秒表跑表 FPGA 设计 VHDL Quartus

名称：秒表跑表 FPGA 设计 VHDL Quartus

软件：Quartus

语言：VHDL

开发板/平台：DE2-115

功能介绍

本项目是一个基于 FPGA 的秒表/跑表设计，采用 VHDL 编写，并使用 Quartus 工程进行开发。设计面向 DE2-115 开发板，主要实现计时、控制和数码管显示等功能，适合作为 FPGA 课程设计、数字逻辑实验、VHDL 模块化设计训练的参考工程。 系统通过板载 50MHz 时钟产生计时所需的 100Hz 时钟节拍，以 10ms 为基本计时单位进行跑表计数。用户可通过开发板按键对跑表状态进行控制，按键输入经过消抖模块处理后再参与系统控制，降低实际硬件运行时由按键抖动带来的误操作。 显示部分使用数码管输出计时结果，工程中包含分频、按键消抖、跑表控制和显示驱动等模块。整体工程已经包含 Quartus 项目文件、VHDL 源码、仿真波形相关文件、编译报告以及开发板约束文件，便于直接打开工程学习、仿真、综合和板级验证。

运行环境

开发语言：VHDL 开发软件：Quartus 适配开发板：DE2-115 工程包含 Quartus 项目文件、VHDL 源码、管脚约束文件、编译输出文件和仿真波形文件，可用于工程编译、功能仿真和开发板下载验证。

设计思路

本设计以 FPGA 实现数字秒表/跑表功能，核心思路是将开发板输入的 50MHz 系统时钟分频为适合计时的低频时钟，其中 100Hz 时钟用于形成 10ms 计时节拍。系统在该节拍基础上完成毫秒级计数累加，再通过 BCD 计数和显示译码实现数码管输出。 按键输入部分加入消抖处理，避免机械按键抖动造成启动、暂停、清零等控制信号误触发。按键经过稳定化处理后再送入跑表控制模块，使计时状态切换更加可靠，适合在真实开发板环境下运行。 显示部分负责把计时数据转换为数码管可显示的段码与位选信号。整体结构将时钟分频、按键消抖、跑表计数控制、BCD/显示驱动分开设计，模块边界清晰，便于学习 VHDL 层次化设计方法，也方便在原工程基础上扩展更多计时模式或显示格式。

模块结构

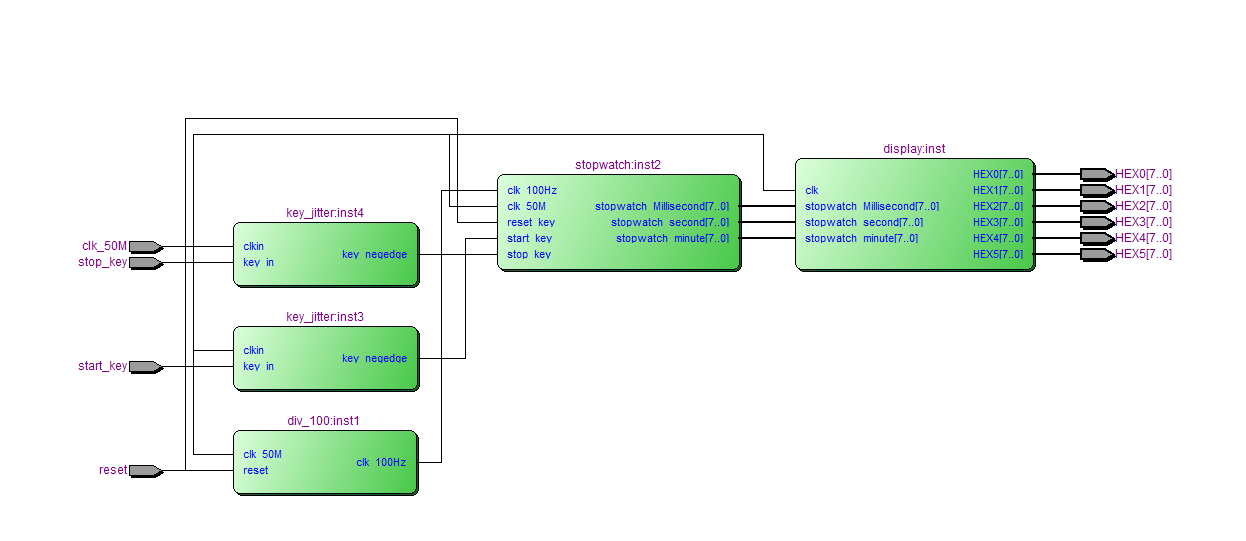

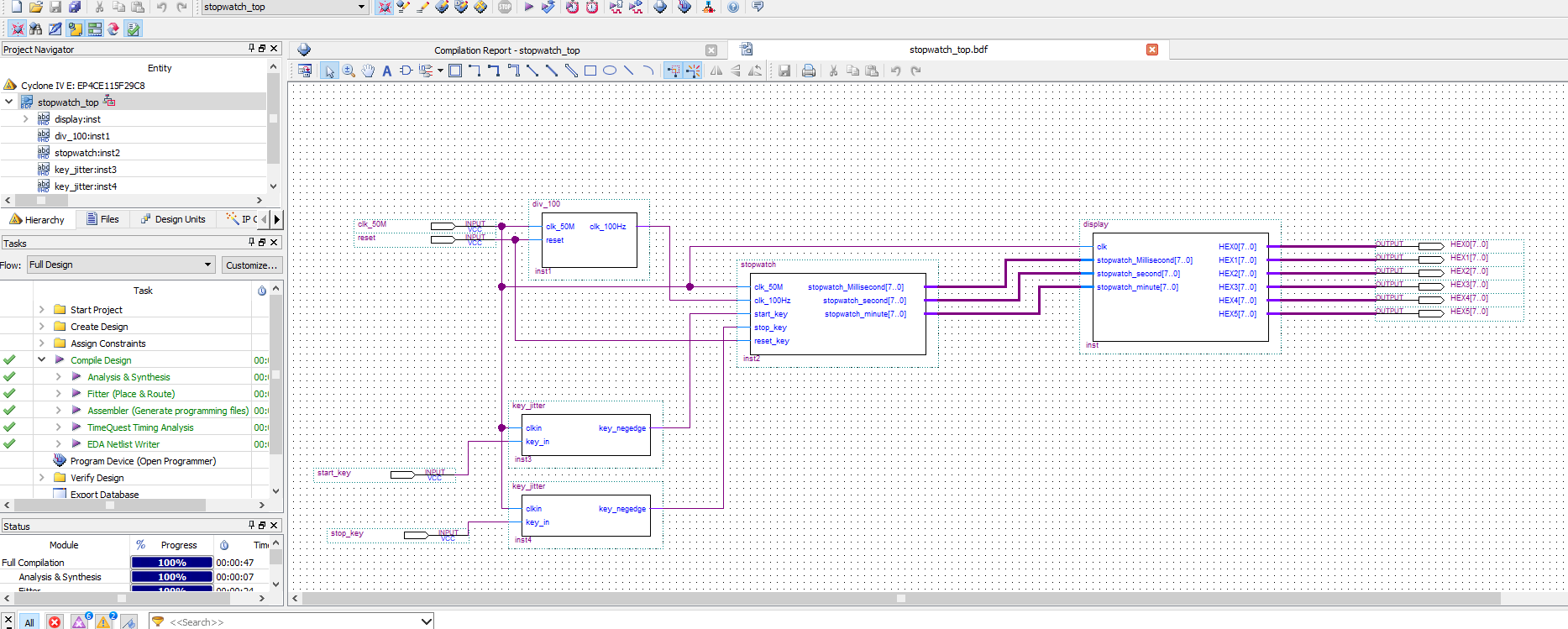

工程主要模块包括： 1. div_100：50MHz 时钟分频模块，输出 100Hz 计时时钟，用于形成 10ms 计时基准。 2. div_10：分频相关模块，用于配合系统时钟与显示扫描等时序需求。 3. key_jitter：按键消抖模块，对机械按键输入进行稳定化处理。 4. stopwatch：跑表控制与计数核心模块，负责计时状态和计数逻辑。 5. BCD：BCD 计数/转换相关模块，用于配合十进制计时显示。 6. display：数码管显示模块，完成计时数据到数码管段码和位选信号的输出。 顶层工程通过原理图/工程文件将各功能模块连接起来，形成完整的秒表系统。

开发板验证

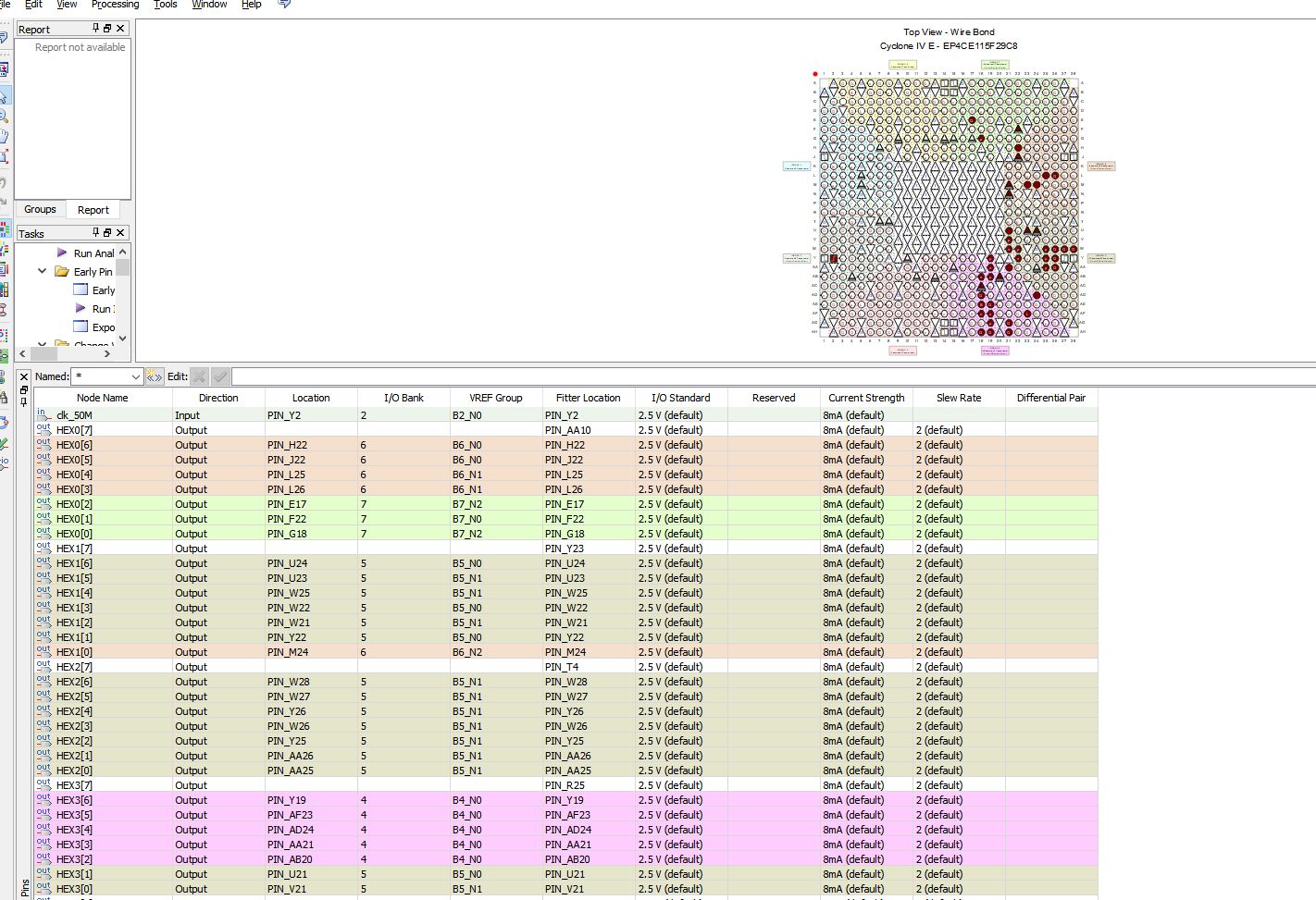

本设计带有 DE2-115 开发板相关的管脚约束与工程配置，可用于在 DE2-115 板卡上进行跑表功能验证。工程中包含针对开发板按键、时钟和数码管显示等外设的引脚分配，便于综合编译后直接下载到板上观察运行效果。 板级验证重点包括 50MHz 时钟输入、复位/控制按键响应、按键消抖后的稳定控制，以及数码管对计时结果的动态显示。结合已生成的 sof 下载文件和 Quartus 工程配置，适合作为 FPGA 数字钟表、计时器、秒表类课程设计或实验项目参考。

演示视频

配套演示视频展示了秒表/跑表设计在开发板上的实际运行效果，可直观看到按键控制与数码管计时显示的工作状态。通过视频可以辅助确认工程下载后的显示方式、控制响应和整体功能表现。

仿真图/仿真说明/设计文档图片

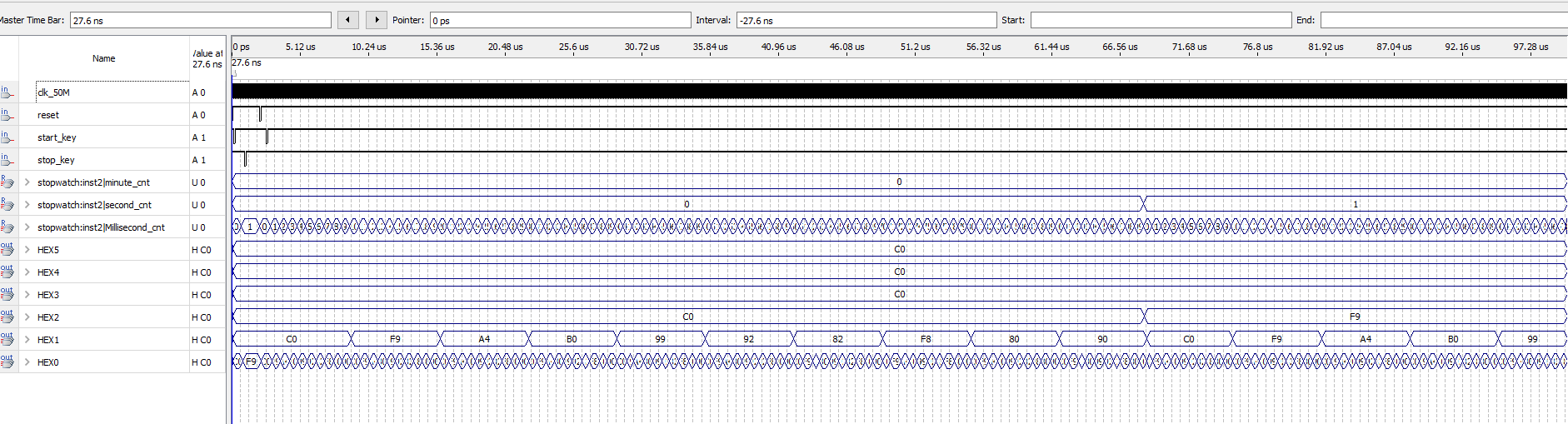

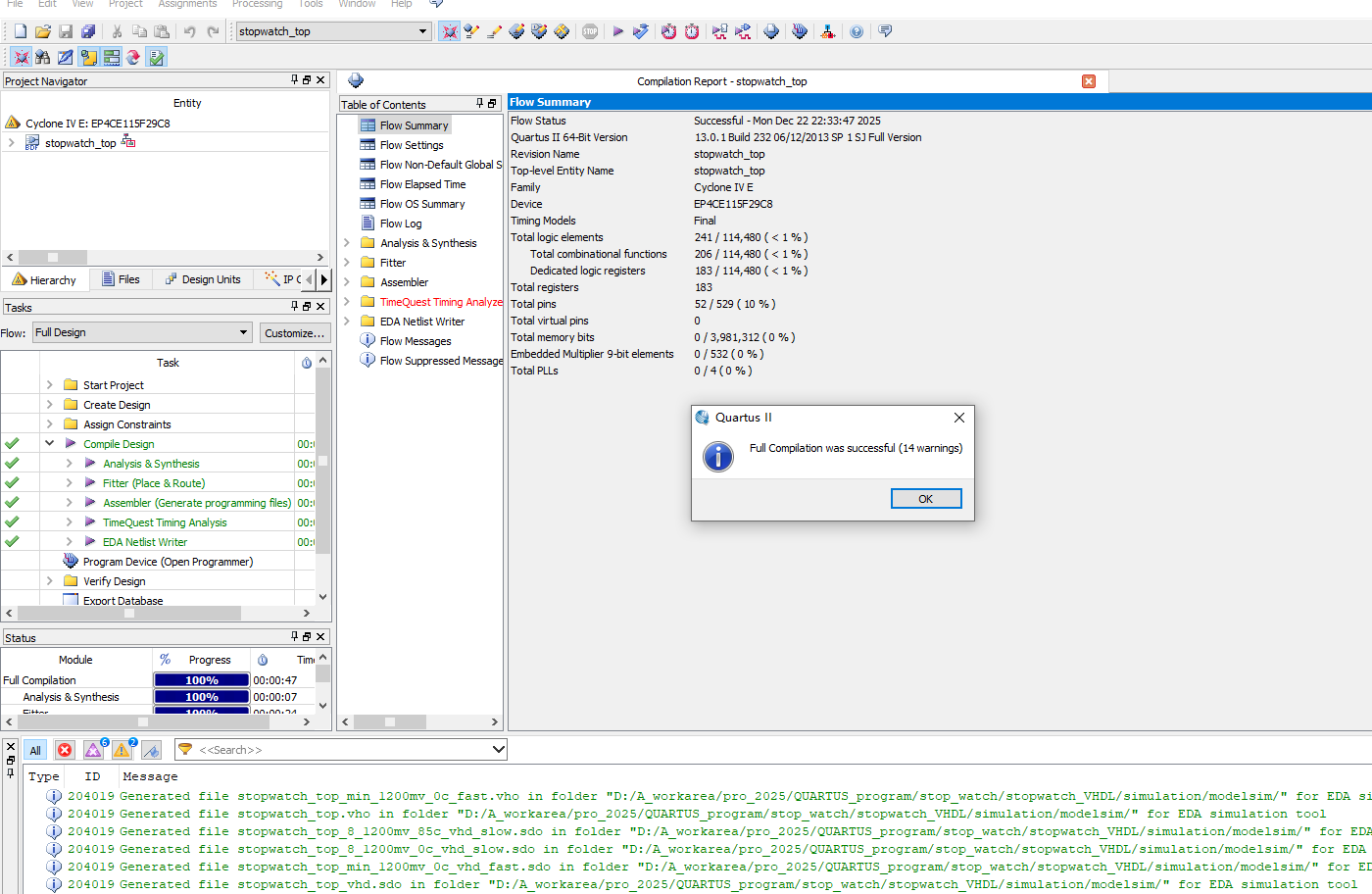

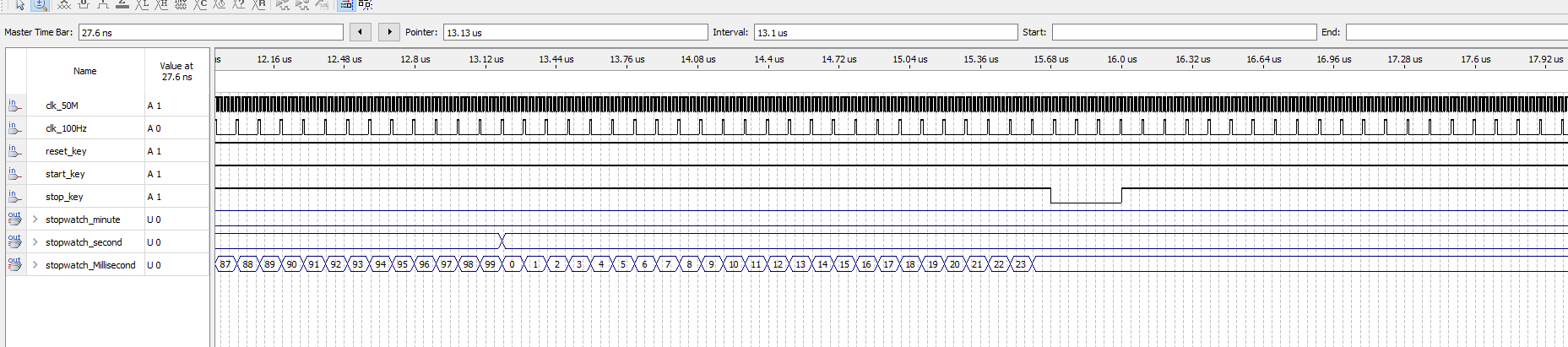

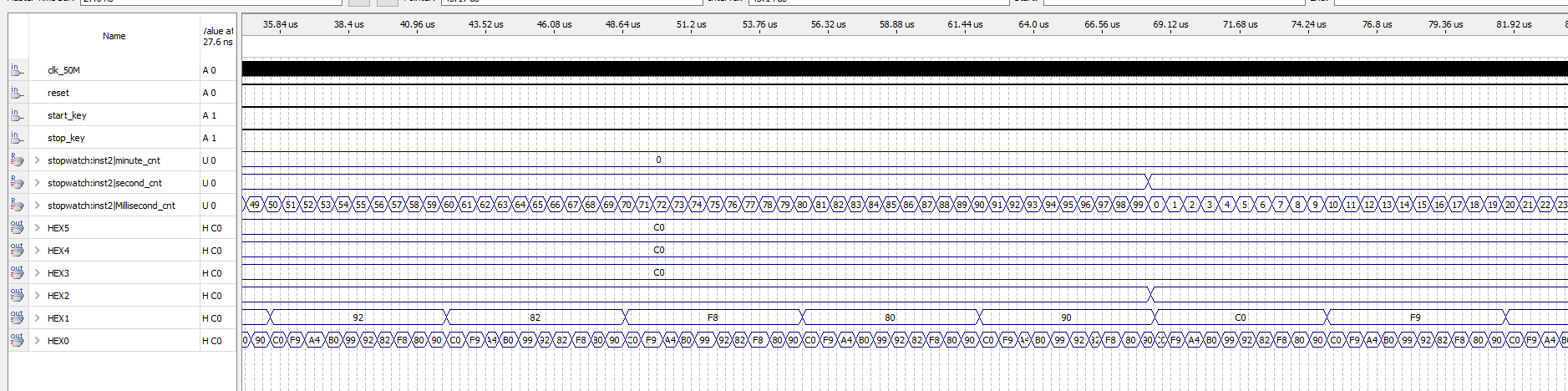

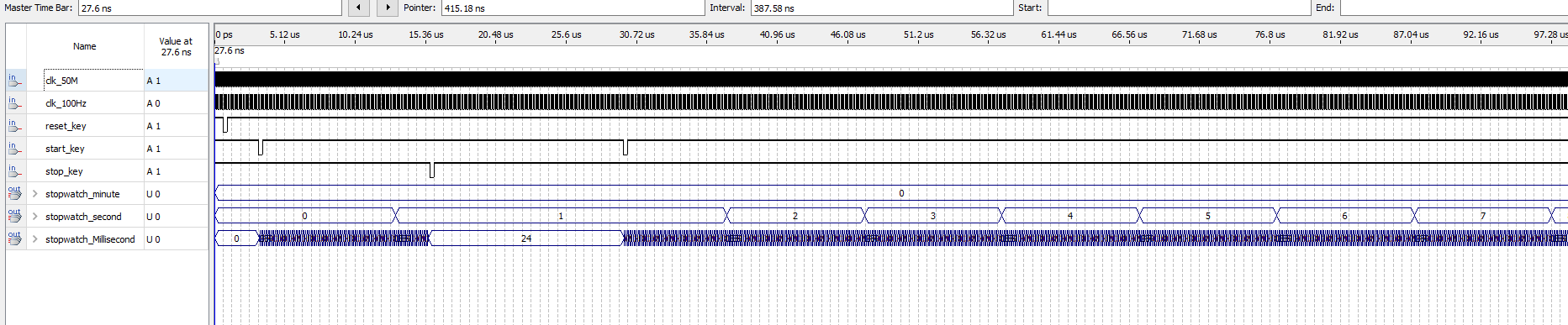

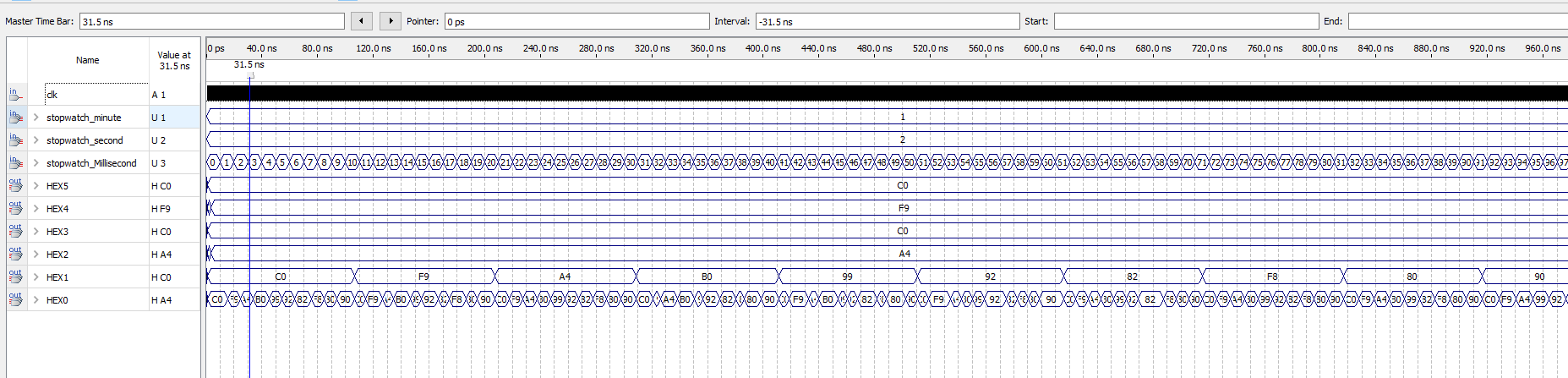

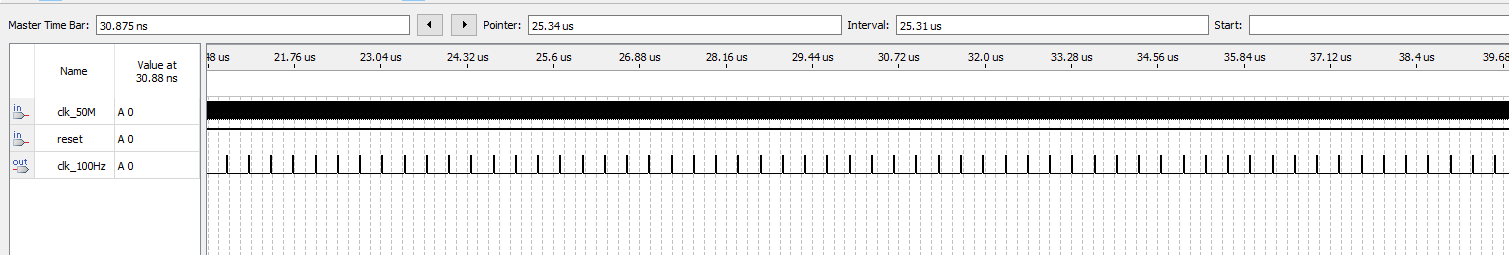

设计文档内容覆盖工程文件、程序文件、程序编译、RTL 图和仿真图等部分，并包含整体仿真图、分频模块仿真、按键消抖仿真、跑表控制模块仿真和显示模块仿真等说明图片。 这些文档图片可用于理解工程结构、模块连接关系和关键模块的仿真表现，便于学习者对照源码分析分频、按键处理、计数控制以及数码管显示流程。

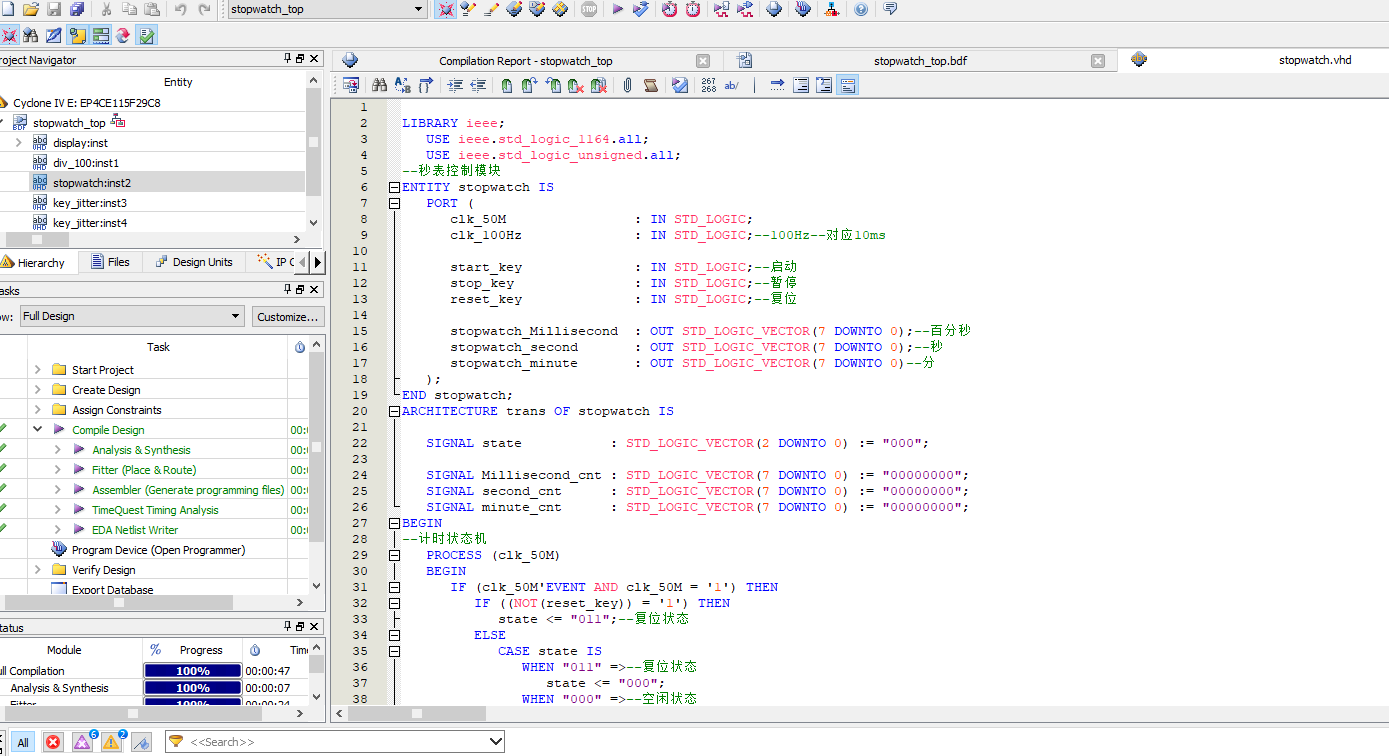

部分代码

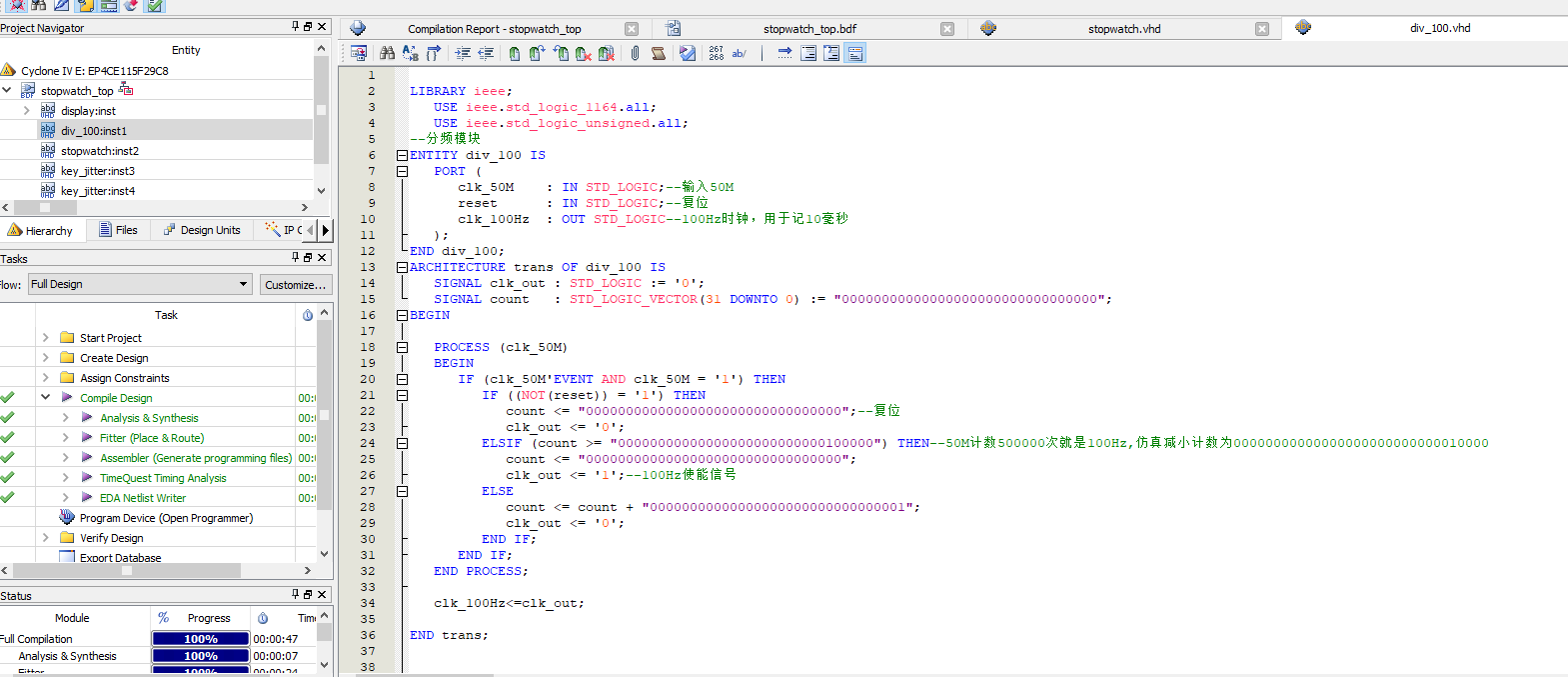

以下展示顶层模块 div_100 的部分代码，完整源码请下载压缩包查看。

ENTITY div_100 IS
   PORT (
      clk_50M    : IN STD_LOGIC;--输入50M
      reset      : IN STD_LOGIC;--复位
      clk_100Hz  : OUT STD_LOGIC--100Hz时钟，用于记10毫秒
   );
END div_100;
