DDS 波形发生器 FPGA 设计 VHDL Quartus Verilog

名称：DDS 波形发生器 FPGA 设计 VHDL Quartus Verilog

软件：Quartus

语言：Verilog

功能介绍

本设计实现一个基于 DDS 思想的 FPGA 波形发生器，顶层模块为 DDS_top。系统通过相位累加、波形查表和输出幅度处理，实现可控数字波形输出，适合用于学习 DDS 基本结构、FPGA 波形产生方法以及 DAC 前端数字接口设计。 设计支持三种波形输出选择：正弦波、方波和三角波。wave_select 为 01 时输出正弦波，10 时输出方波，11 时输出三角波，便于在同一工程中对比不同波形 ROM 和选择逻辑的实现方式。 接口提供初始相位、频率控制字和幅度控制字输入。init_phase 用于设置相位偏移，frequency 用于控制输出波形频率，数值越大输出频率越高；amplitude 用于控制输出幅值，数值越大输出幅度越大。最终数字波形通过 12 位 DA_out 输出，可作为 DAC 数字输入参考。

运行环境

开发软件：Quartus。 设计语言：VHDL。 工程顶层：DDS_top。 仿真相关：包含 test 测试文件及 ModelSim 仿真目录，可用于查看 DDS 波形选择、频率控制、幅度控制等逻辑效果。

设计思路

DDS 的核心思路是通过数字相位控制实现周期波形输出。系统根据输入频率控制字改变相位推进速度，相位变化越快，查表地址变化越快，输出波形频率也随之提高。初始相位输入用于给相位通路增加偏移量，从而改变输出波形的起始相位。 波形数据采用 ROM 查表方式实现，工程中包含正弦波 ROM、方波 ROM 和三角波 ROM，并配有对应的 mif 初始化数据。不同波形使用独立 ROM 存储采样点，顶层根据 wave_select 对三路波形数据进行选择，使同一 DDS 框架能够输出多种常用波形。 幅度控制部分对查表输出进行幅值调节，amplitude 控制字越大，最终输出幅度越大。该结构将频率、相位、波形类型和幅度控制拆分为相对独立的功能模块，便于阅读、仿真和后续扩展。

模块结构

主要模块包括： DDS_top：工程顶层，连接时钟、初始相位、波形选择、频率控制、幅度控制以及 DA_out 输出。 phase：相位相关控制模块，用于 DDS 相位通路处理。 Frequency_ctrl：频率控制模块，用于根据频率控制字影响波形输出频率。 wave_sel：波形选择模块，根据 wave_select 选择正弦波、方波或三角波输出。 sin_ROM、fangbo_ROM、sanjiao_ROM：分别为正弦波、方波、三角波查表 ROM。 mult：幅度相关乘法模块，用于输出幅值调节。 test：Testbench 仿真文件，用于工程功能验证。

演示视频

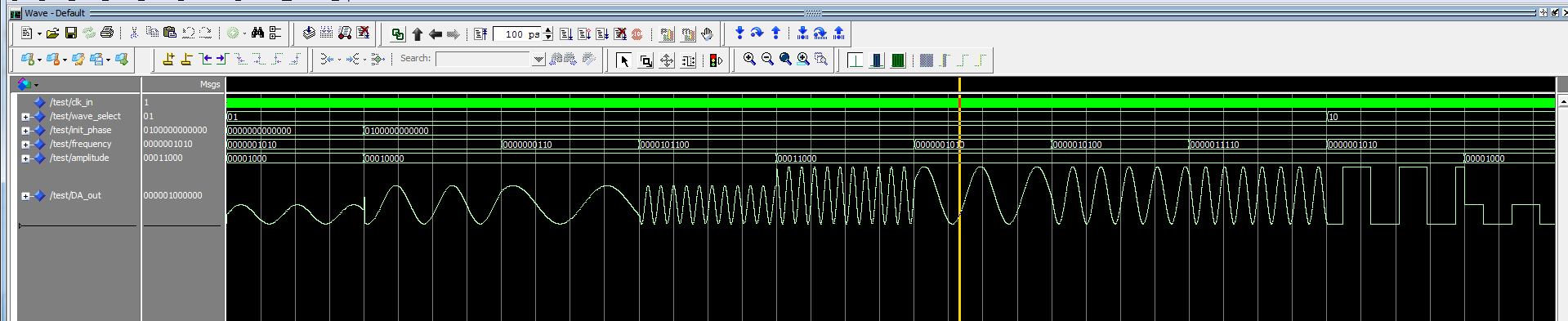

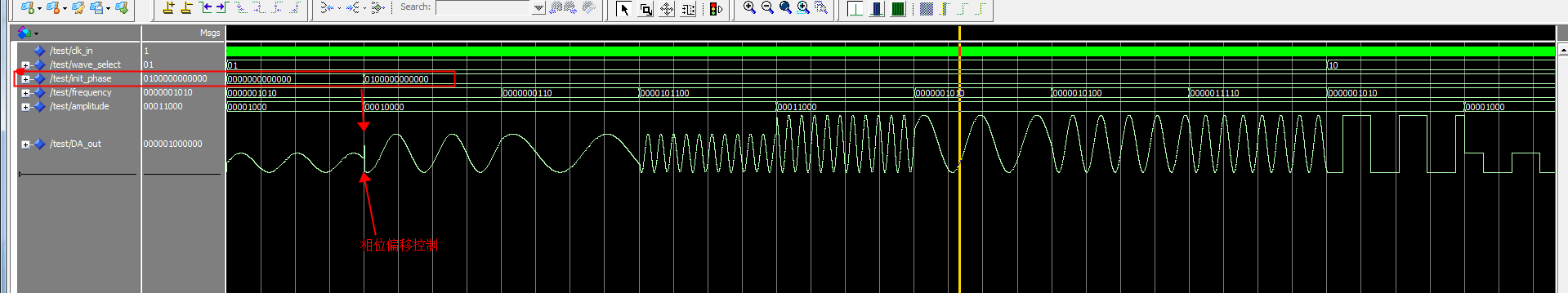

包含仿真演示视频，可用于查看 DDS 波形发生器在仿真环境中的运行效果，重点观察波形选择、频率变化和幅度控制对输出结果的影响。

仿真图/仿真说明/设计文档图片

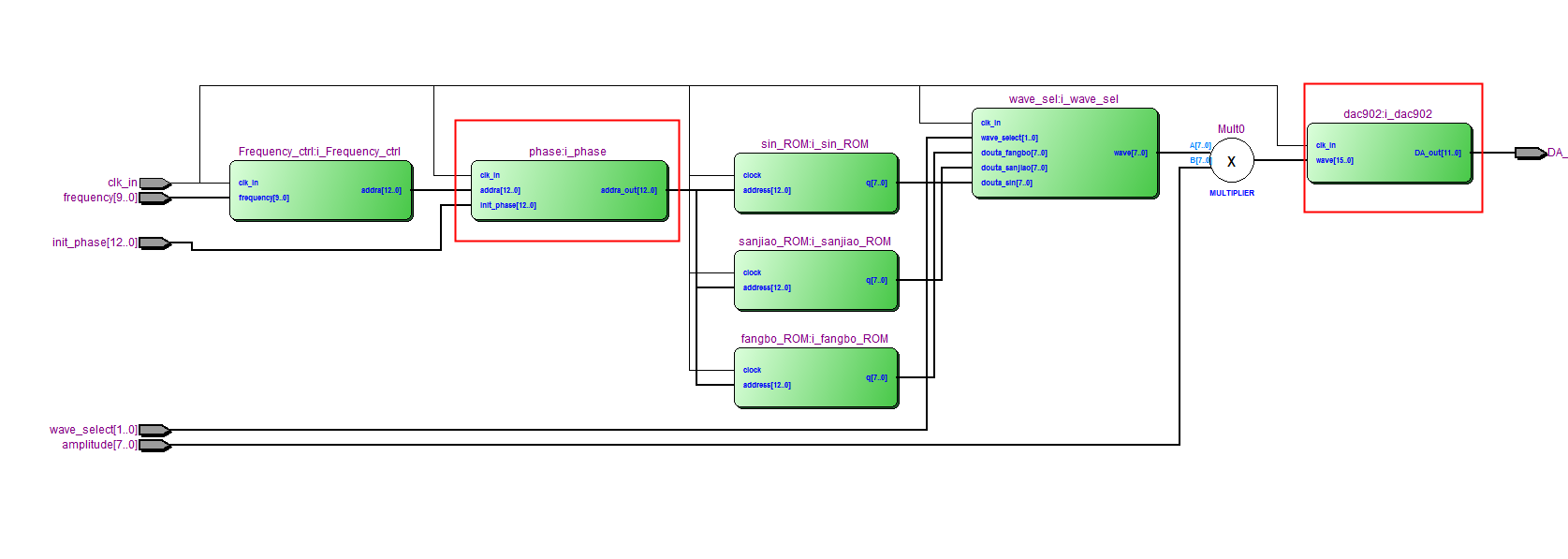

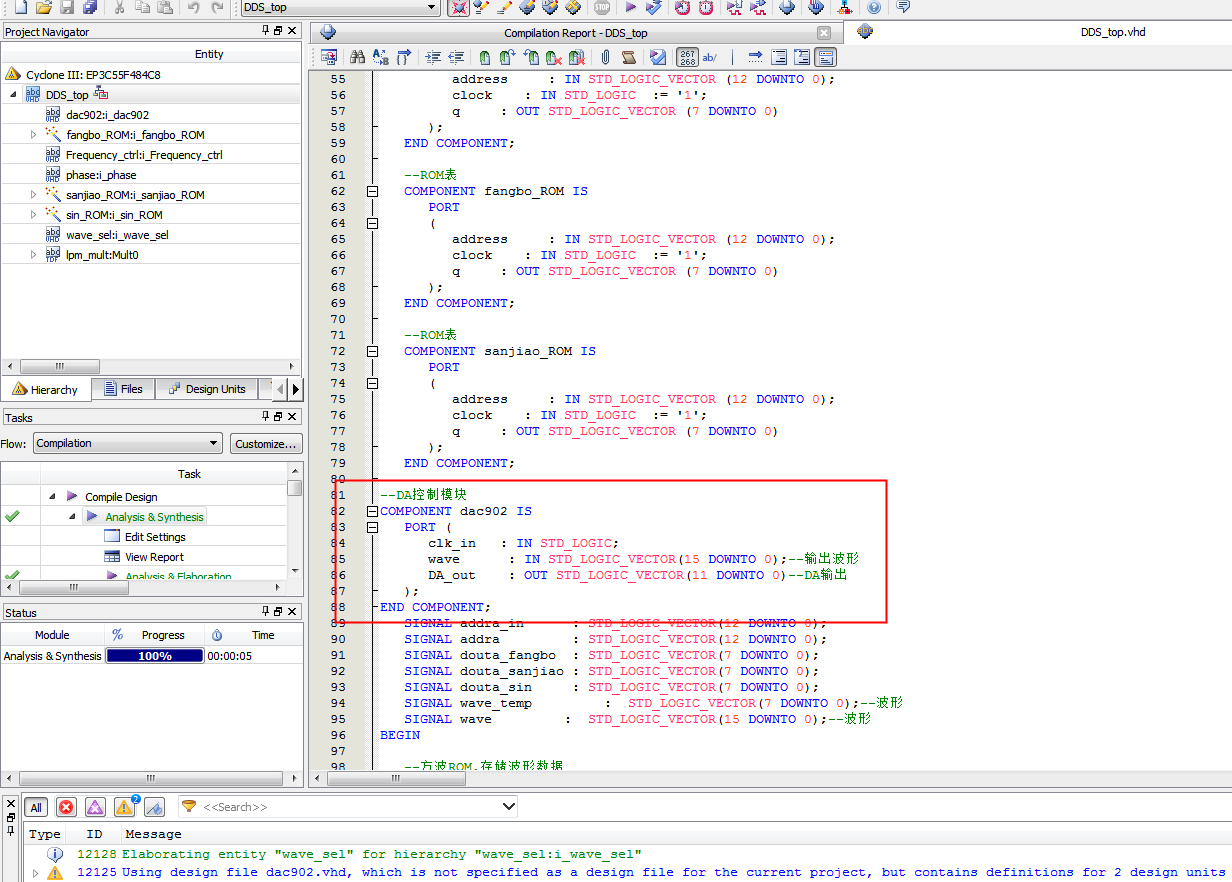

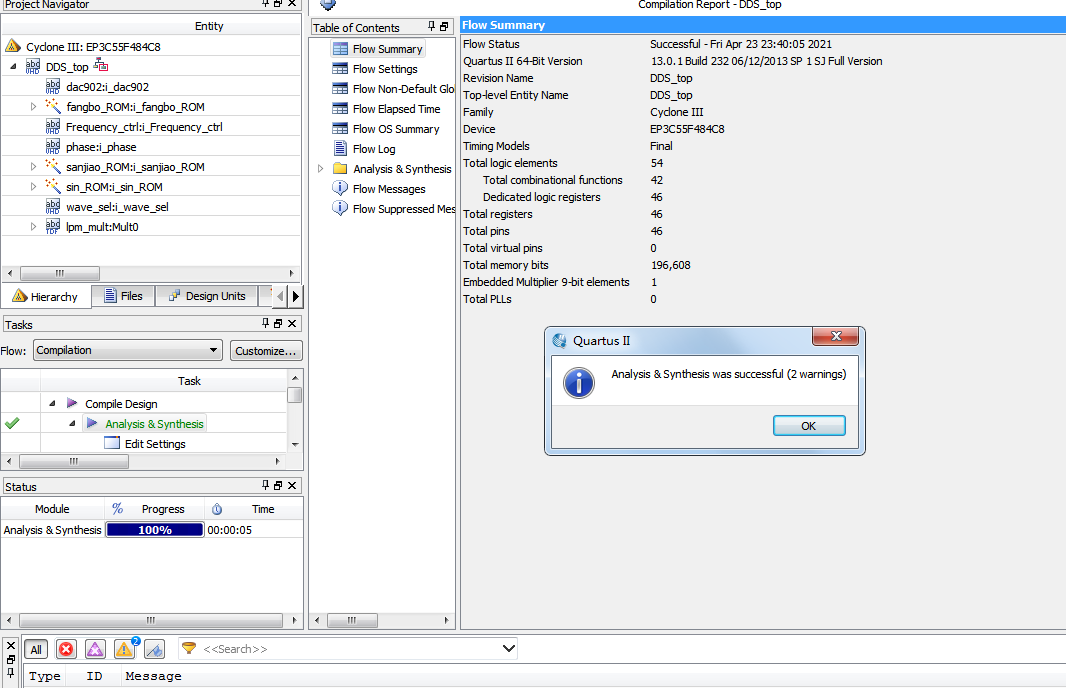

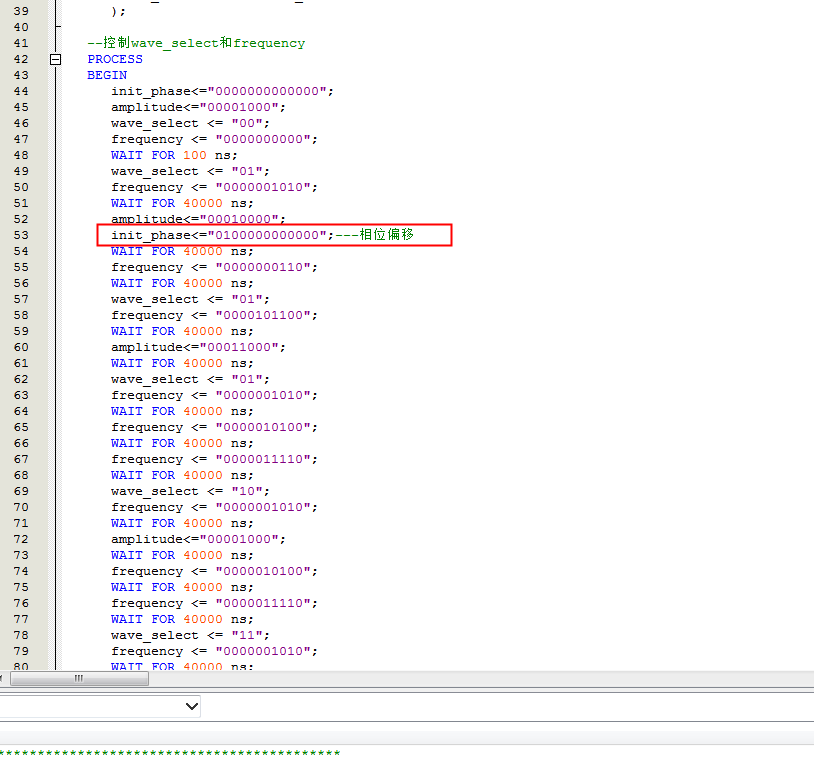

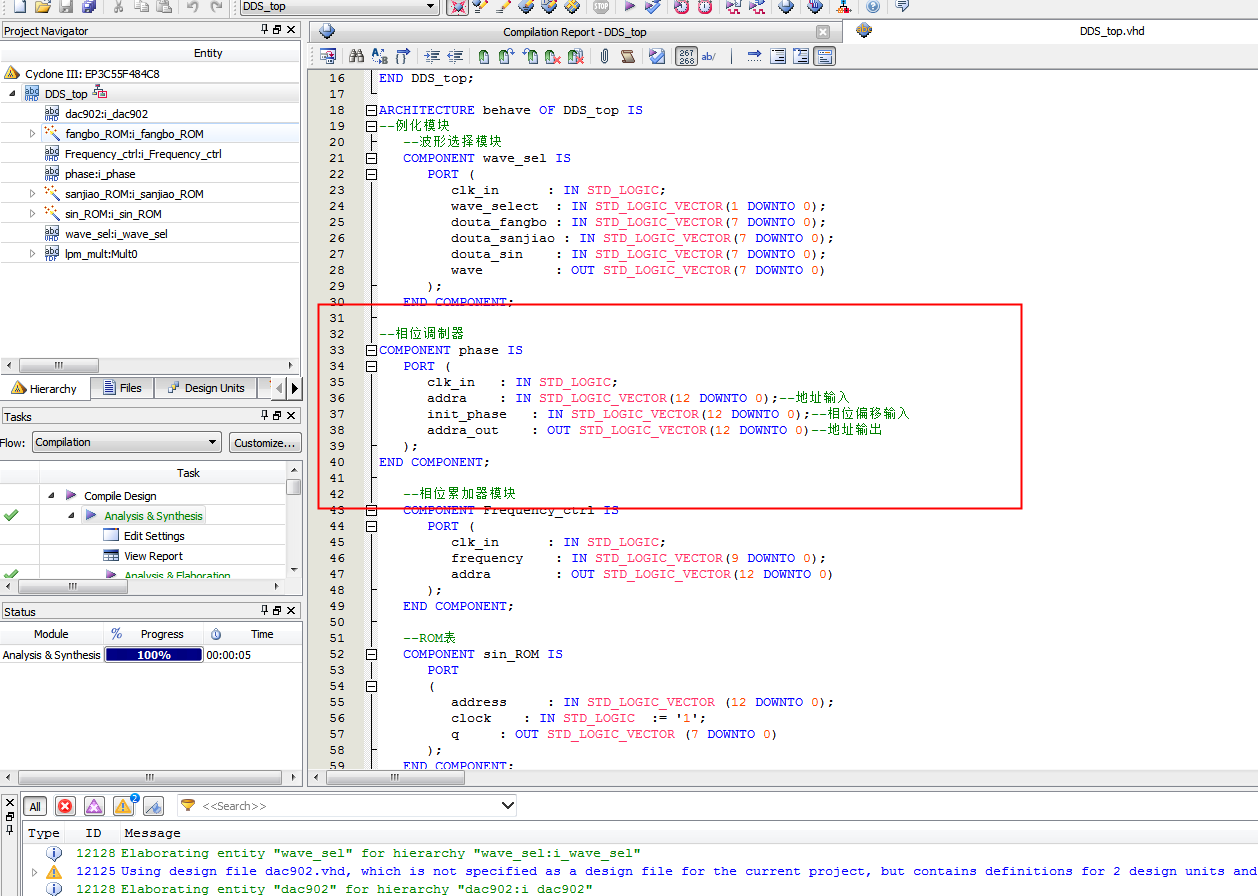

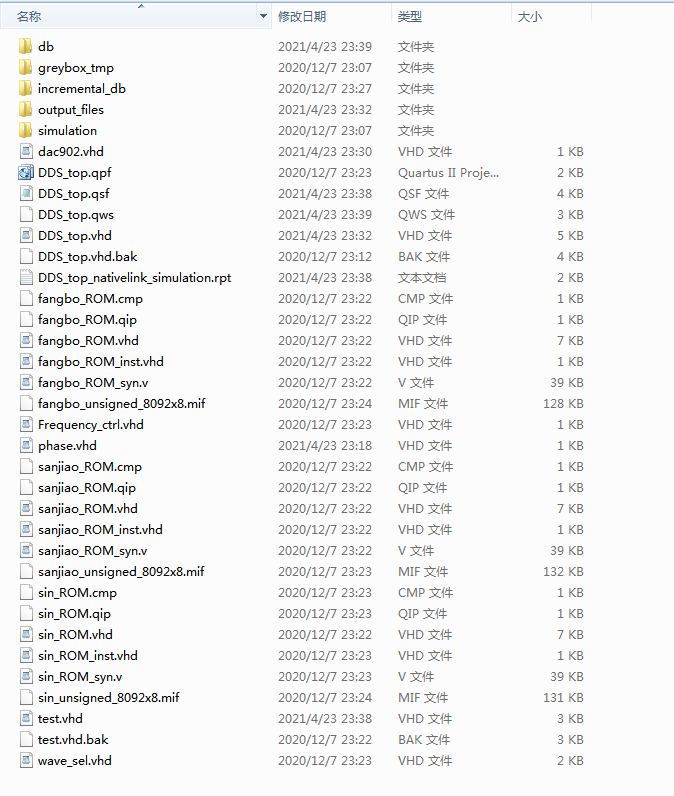

设计文档内容覆盖工程文件、程序文件、程序编译、RTL 图、Testbench 和仿真图等部分。配套图片可用于了解 Quartus 工程结构、编译结果、RTL 结构以及仿真波形展示。

部分代码

以下展示顶层模块 DDS_top 的部分代码，完整源码请下载压缩包查看。

ENTITY DDS_top IS
   PORT (
      clk_in      : IN STD_LOGIC;--时钟
		init_phase   : IN STD_LOGIC_VECTOR(12 DOWNTO 0);--相位偏移输入
      wave_select  : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--01输出sin，10输出方波，11输出三角波
      frequency    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--频率控制字，控制输出波形频率，值越大，频率越大
      amplitude    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--幅值控制字，值越大，幅值越大
		DA_out    : OUT STD_LOGIC_VECTOR(11 DOWNTO 0)--DA输出
   );
END DDS_top;

代码文件（付费下载）
