UART FIFO 周期发送 FPGA 设计 Verilog Quartus

名称：UART FIFO 周期发送 FPGA 设计 Verilog Quartus

软件：Quartus

语言：Verilog

开发板/平台：Cyclone IV FPGA开发板

功能介绍

本设计实现了一个基于 FPGA 的 UART FIFO 周期发送系统，使用 Verilog 编写，在 Quartus 环境下完成工程设计与编译。系统作为下位机运行时，可以按照固定 40ms 周期向上位机串口调试助手发送数据包，适合用于串口通信、定时数据上传、FPGA 与 PC 联调等应用场景。 发送数据包长度为 16 字节，帧格式包含双字节帧头 AA、55，帧计数字节、自定义数据区以及校验和字节。帧计数在每发送一帧后自动递增，便于接收端判断是否丢帧；校验和用于对指定数据区进行和校验，提高串口数据接收解析的可靠性。 UART 通信参数为 115200bps，包含 1bit 起始位、8bit 数据位、1bit 停止位以及 1bit 偶校验位。工程将定时控制、数据组帧、FIFO 缓冲和 UART 发送功能拆分为多个模块，结构清晰，便于学习 UART 发送时序、FIFO 数据缓存以及固定帧协议设计。

运行环境

开发语言：Verilog 开发软件：Quartus 目标工程：uart_fifo_tx_top 适用方向：FPGA UART 串口发送、FIFO 缓冲、固定帧协议、周期性数据上传 板级验证：Cyclone IV FPGA 开发板

设计思路

系统采用定时触发、数据组帧、FIFO 缓冲和 UART 发送的结构。顶层模块以 50MHz 时钟为基础，先通过 timer_40ms 产生固定周期脉冲，每 40ms 触发一次发送流程，使 FPGA 能够按照下位机周期上报数据的需求稳定输出数据包。 数据控制部分由 tx_data_ctrl 负责，根据 40ms 脉冲组织 16 字节数据帧。帧格式包含 AA、55 两个帧头字节，随后放入帧计数字节，帧计数在每发送完一帧后递增，可用于上位机判断数据连续性。中间多个字节作为自定义数据区域，最后一个字节为校验和，校验范围为第 4 到第 15 个字节，便于上位机对一帧数据进行完整性判断。 UART 发送链路通过发送 FIFO 与串口发送模块衔接。数据控制模块将待发送字节写入发送 FIFO，UART 顶层模块从 FIFO 取数并按照串口协议发送，降低了组帧逻辑和串口位时序逻辑之间的耦合。串口协议设置为 115200bps、8 位数据位、1 位起始位、1 位停止位和偶校验位，适合与常用串口调试助手进行通信验证。 顶层 uart_fifo_tx_top 对复位极性进行转换，外部输入为高电平复位，内部模块使用低电平复位 rst_n。接收通道在本设计中不参与功能实现，接收端被固定拉高，发送通道作为核心功能输出 UART_TX。

模块结构

顶层模块为 uart_fifo_tx_top，主要连接 40ms 定时器、发送数据控制模块和 UART 顶层模块。 主要模块包括： 1. timer_40ms：基于系统时钟产生 40ms 周期脉冲，作为数据帧发送触发信号。 2. tx_data_ctrl：负责组织 16 字节发送帧，生成 FIFO 写使能和写入数据。 3. my_uart_top：UART 通信顶层，连接发送 FIFO 和串口发送逻辑，本设计中主要使用发送通道。 4. FIFO_8_256：8 位宽、256 深度 FIFO，用于缓存待发送字节。 5. speed_select：波特率相关选择/控制模块，用于配合 UART 时序生成。 6. my_uart_tx：UART 发送模块，完成串口位级发送。 7. my_uart_rx：UART 接收模块，工程中保留接收能力，但顶层发送设计未使用接收 FIFO 读出功能。 8. tb_uart_fifo_tx_top、tb_tx_data_ctrl、tb_timer_40ms：对应测试平台文件，用于功能仿真参考。

开发板验证

工程提供了 Cyclone IV FPGA 开发板验证相关内容，包含管脚约束分配文件以及开发板实物图片，可用于对照工程引脚、时钟、复位和 UART_TX 输出信号进行硬件连接检查。设计面向 50MHz 时钟输入，复位信号为高电平有效，UART 发送端口输出到外部串口转换模块或板载串口接口。 上板运行时，FPGA 按 40ms 周期组织发送数据帧，上位机可通过串口调试助手接收数据。串口参数为 115200bps，8 位数据位，1 位起始位，1 位停止位，并带偶校验位。接收端重点观察帧头 AA 55、帧计数字节递增以及 16 字节帧长度是否稳定。

演示视频

配套演示视频展示了工程运行效果，可用于查看 FPGA 周期性发送 UART 数据帧以及上位机串口接收显示的实际表现。

仿真图/仿真说明/设计文档图片

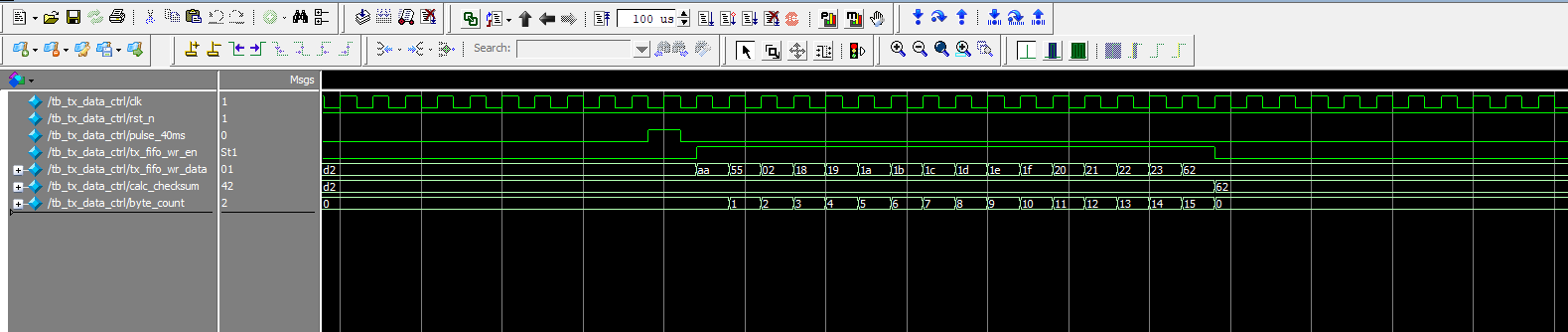

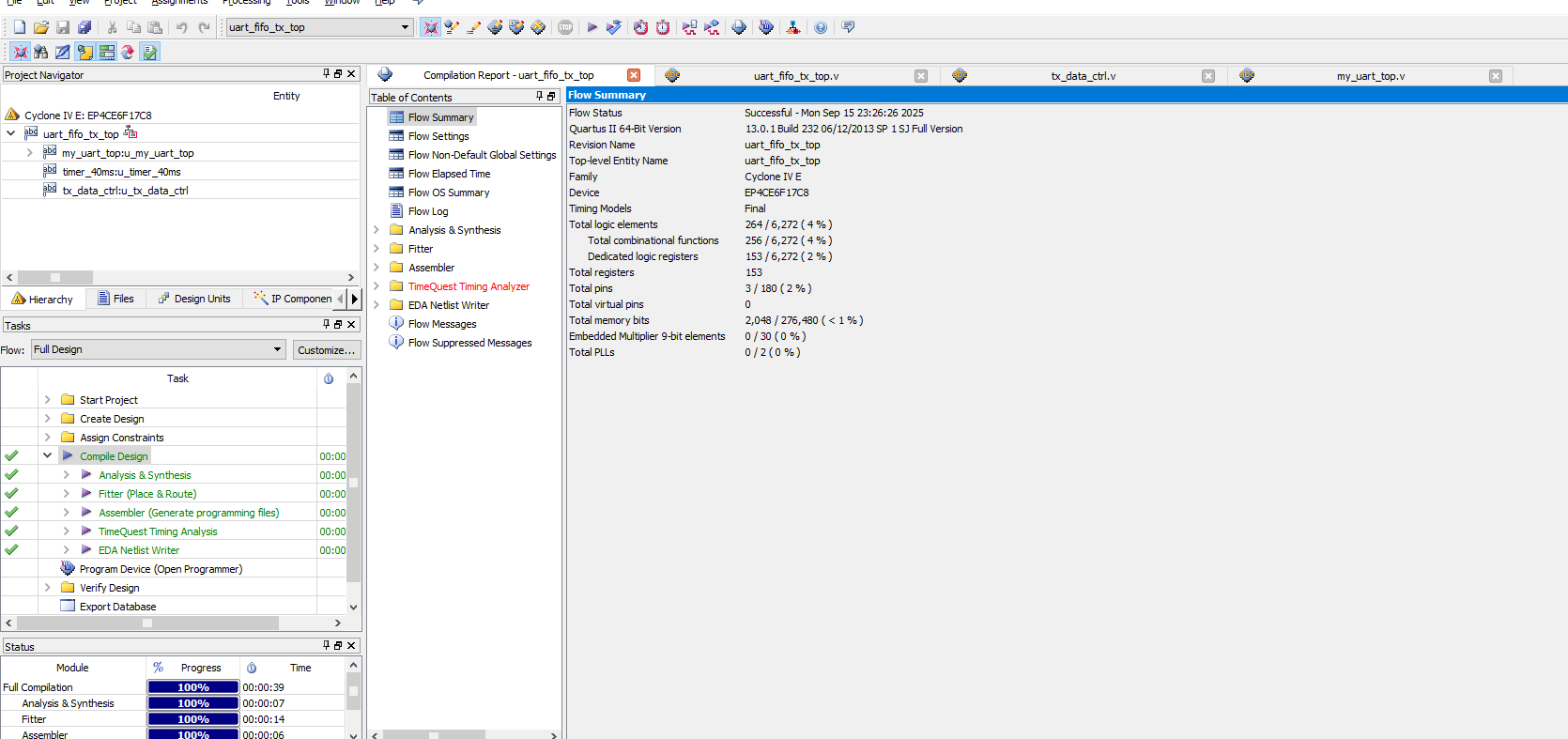

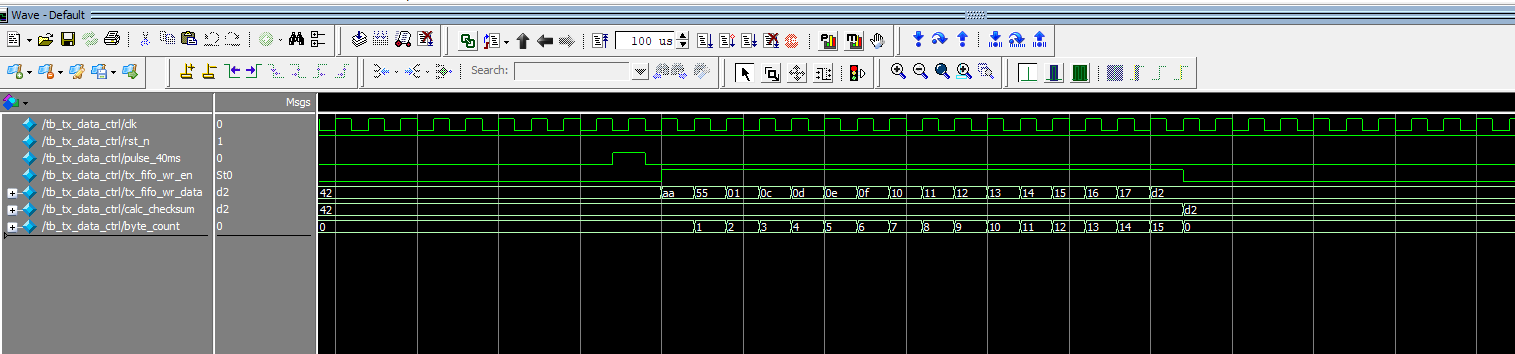

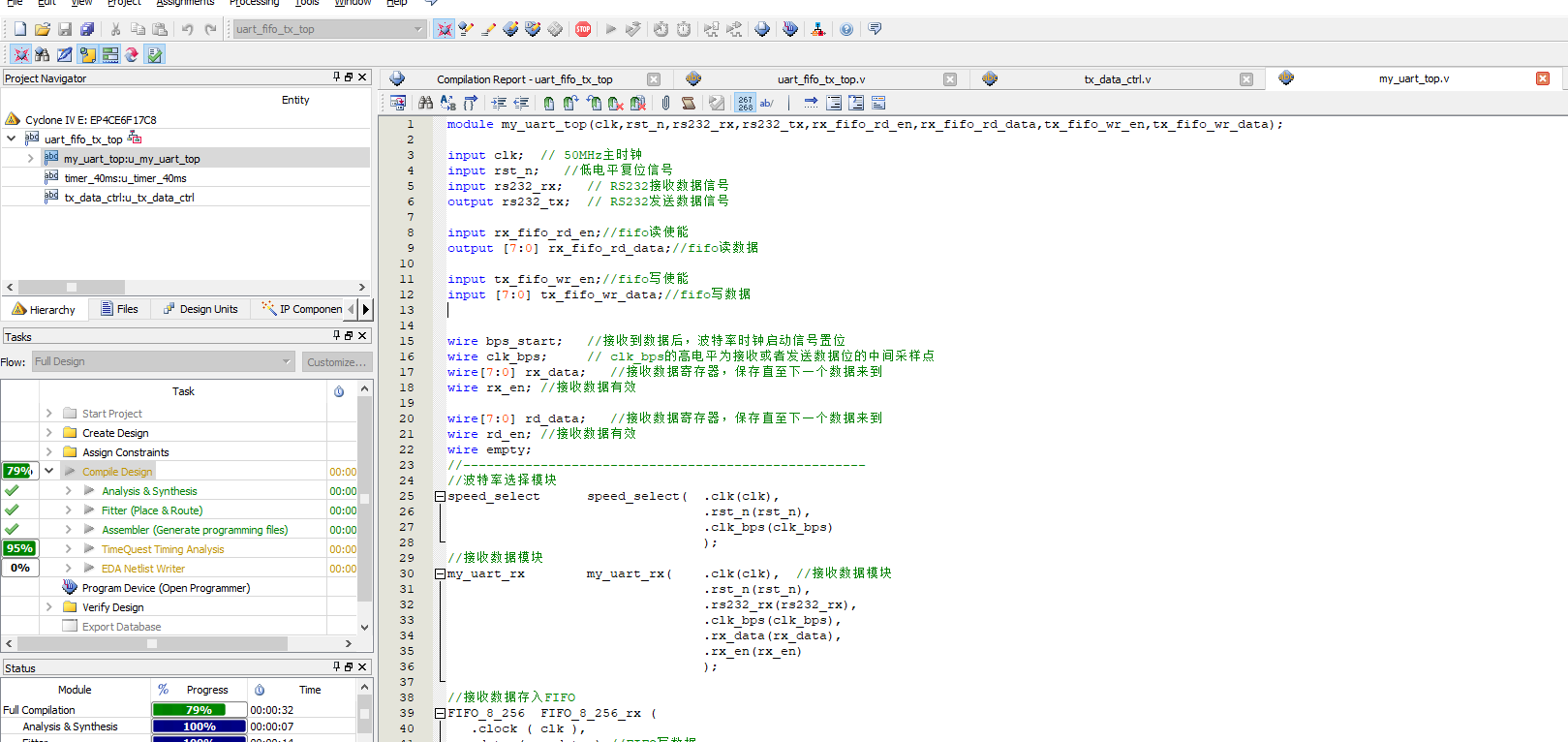

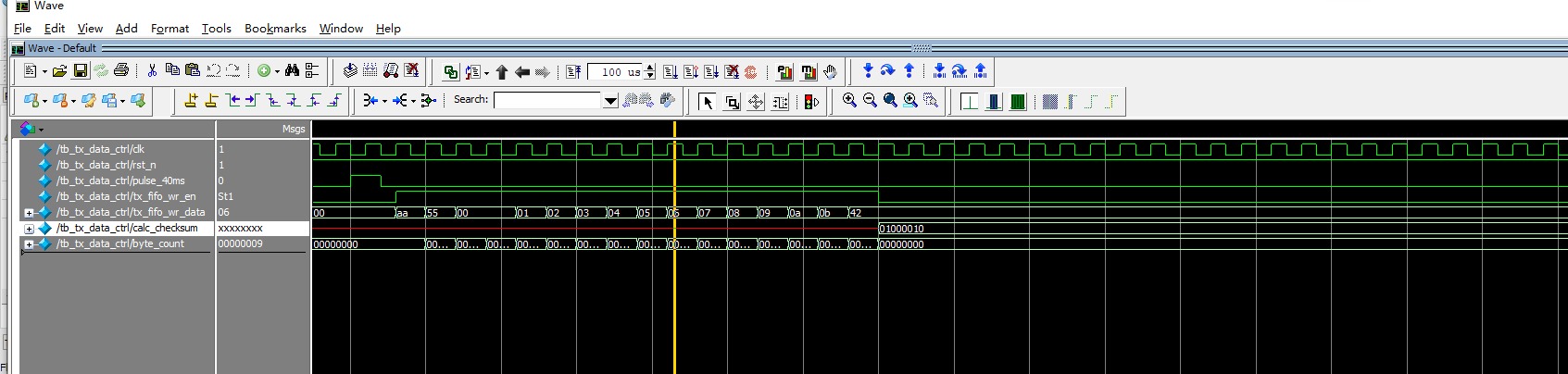

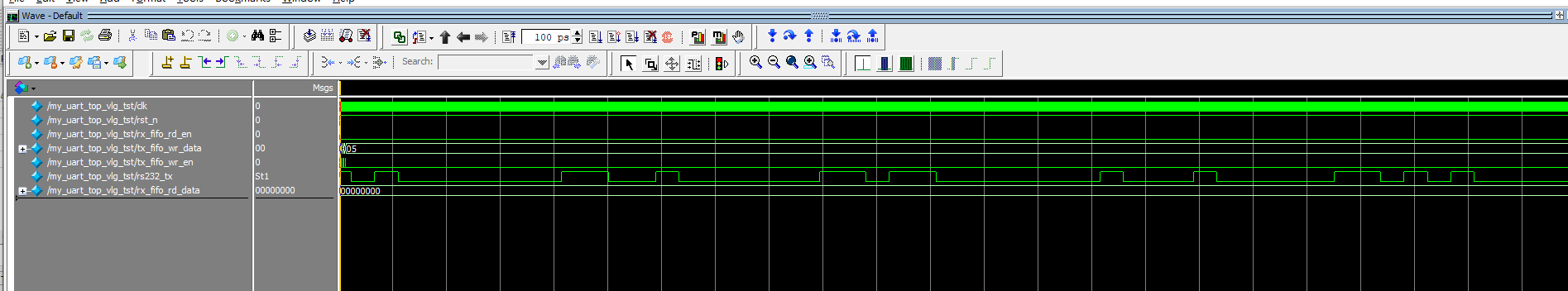

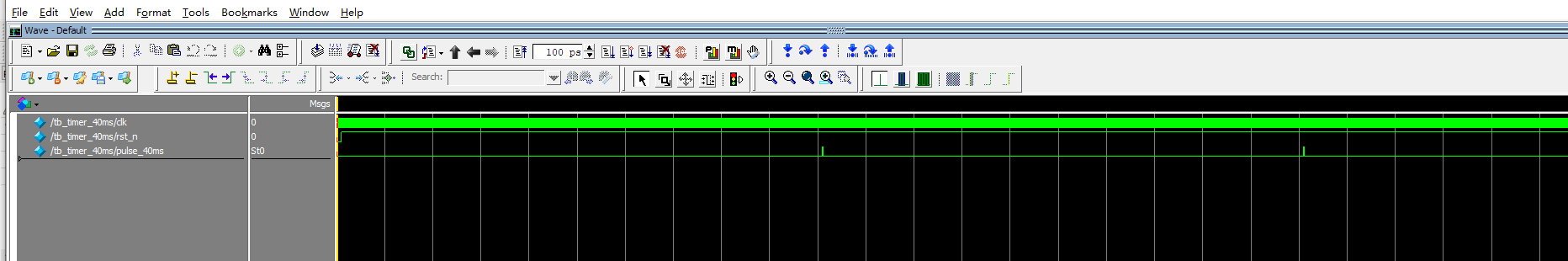

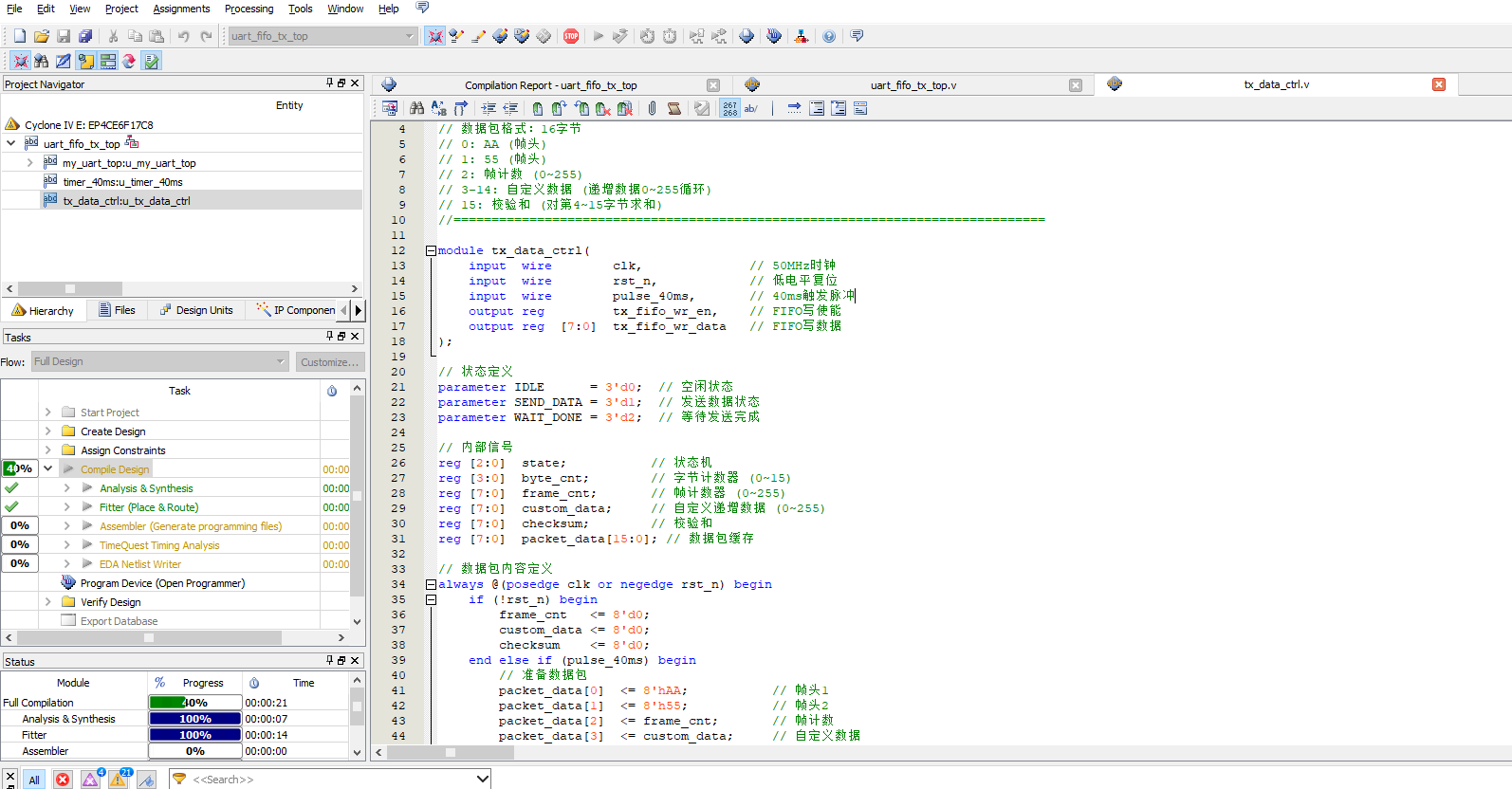

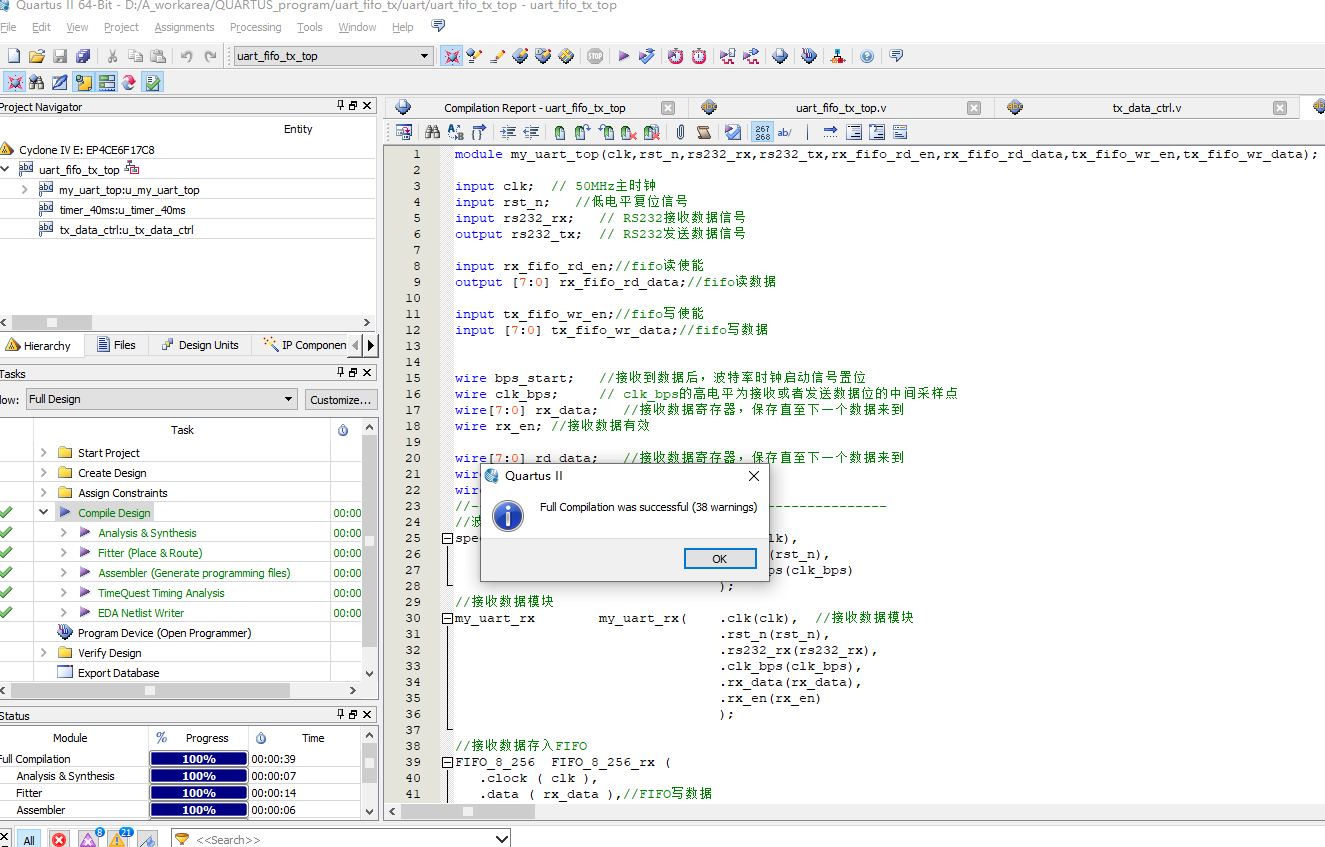

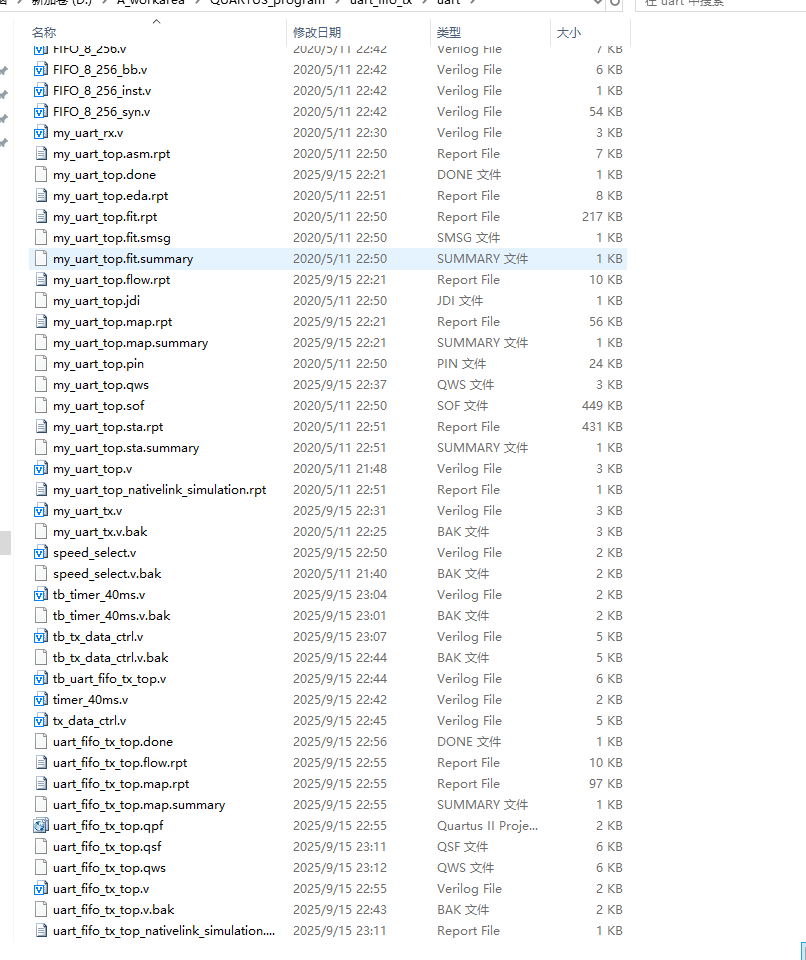

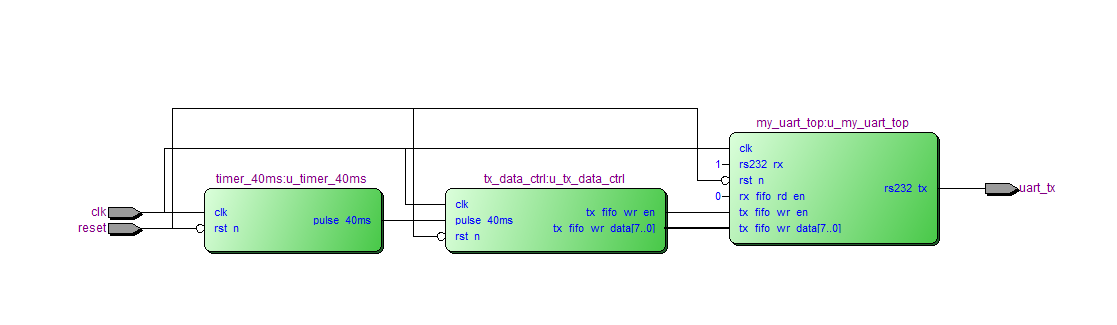

设计文档内容包含工程文件、程序文件、程序编译、RTL 图、仿真图以及 40ms 产生模块、数据控制模块、UART 发送模块和三路数据仲裁等说明。文档图中包含 RTL 结构和仿真相关截图，可用于理解各模块连接关系、定时触发过程和串口发送流程。

部分代码

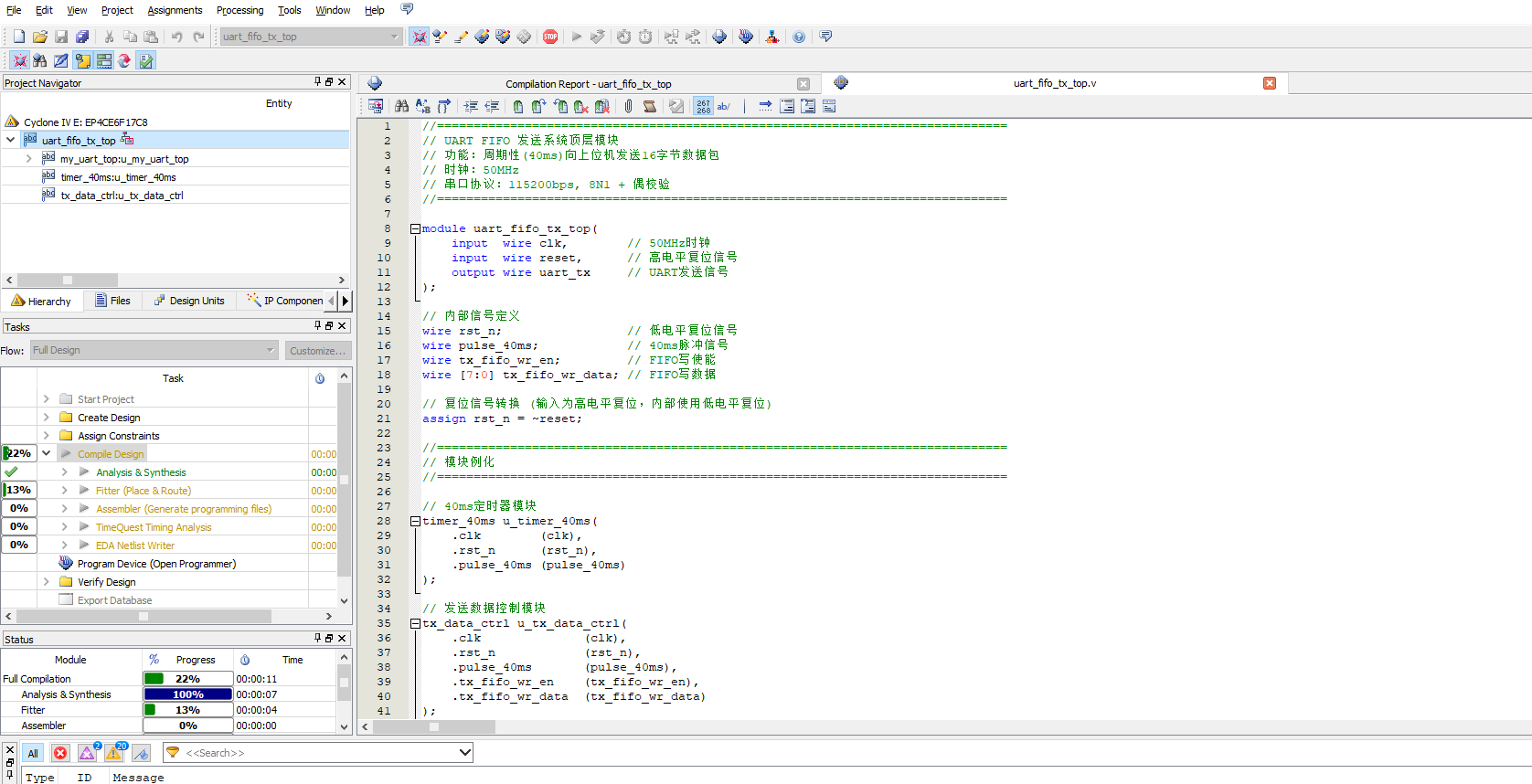

以下展示顶层模块 uart_fifo_tx_top 的部分代码，完整源码请下载压缩包查看。

module uart_fifo_tx_top(
    input  wire clk,        // 50MHz时钟
    input  wire reset,      // 高电平复位信号
    output wire uart_tx     // UART发送信号
);

// 内部信号定义
wire rst_n;                 // 低电平复位信号
wire pulse_40ms;            // 40ms脉冲信号
wire tx_fifo_wr_en;         // FIFO写使能
wire [7:0] tx_fifo_wr_data; // FIFO写数据

// 复位信号转换 (输入为高电平复位，内部使用低电平复位)
assign rst_n = ~reset;

//==============================================================================
// 模块例化
//==============================================================================

// 40ms定时器模块
timer_40ms u_timer_40ms(
    .clk        (clk),
    .rst_n      (rst_n),
    .pulse_40ms (pulse_40ms)
);

// 发送数据控制模块
tx_data_ctrl u_tx_data_ctrl(
    .clk              (clk),
    .rst_n            (rst_n),
    .pulse_40ms       (pulse_40ms),
    .tx_fifo_wr_en    (tx_fifo_wr_en),
    .tx_fifo_wr_data  (tx_fifo_wr_data)
);

// UART顶层模块
my_uart_top u_my_uart_top(
    .clk              (clk),
    .rst_n            (rst_n),
    .rs232_rx         (1'b1),              // 接收端悬空(拉高)
    .rs232_tx         (uart_tx),           // UART发送输出
    .rx_fifo_rd_en    (1'b0),              // 不使用接收FIFO
    .rx_fifo_rd_data  (),                  // 接收数据未使用
    .tx_fifo_wr_en    (tx_fifo_wr_en),     // 发送FIFO写使能
    .tx_fifo_wr_data  (tx_fifo_wr_data)    // 发送FIFO写数据
);

endmodule
