汽车转向灯与灯光控制 FPGA 设计 Verilog Quartus

名称：汽车转向灯与灯光控制 FPGA 设计 Verilog Quartus

软件：Quartus

语言：Verilog

开发板/平台：Cyclone IV FPGA开发板

功能介绍

本设计使用 Verilog 实现汽车转向灯及相关灯光控制，在 Quartus 工程中完成分频、状态控制和数码管显示的模块连接。系统设置左转、右转、紧急、前灯和刹车五路按键输入，输出左右转向灯信号、两位前灯信号、两位后灯信号以及蜂鸣器控制信号，适合用于汽车灯光控制类 FPGA 课程设计与实验演示。

除灯光输出外，系统还将控制模块的状态送入数码管显示模块，通过八位位选和七位段选接口完成扫描显示。灯光节拍与显示扫描节拍分别由分频模块产生，便于围绕按键控制、状态机、计数分频和动态扫描开展学习与调试。

工程配有顶层及各功能模块的波形文件、设计说明图片和开发板运行演示，可用于对照理解模块接口、检查控制时序，并结合上板效果学习从逻辑设计到硬件验证的过程。

运行环境

开发语言为 Verilog，工程使用 Quartus，目标硬件为 Cyclone IV FPGA开发板。工程采用 top 作为顶层模块，具有 Quartus 工程配置、管脚分配、原理图设计文件及编译输出，可用于查看模块连接和开展硬件调试。

仿真环境涉及 ModelSim，配有仿真运行脚本及 Quartus 波形文件。顶层默认分频参数为 BLINK_DIV = 50_000_000、SCAN_DIV = 50_000；运行前应根据实际输入时钟核对分频设置，并确认按键、灯光、蜂鸣器和数码管的硬件连接。

设计思路

设计将时间节拍、灯光控制和状态显示分开实现。顶层统一接入系统时钟，由 clock_divider 产生 blink_tick 与 scan_tick 两路节拍信号，分别供灯光控制和数码管扫描使用。BLINK_DIV 与 SCAN_DIV 作为顶层参数传入分频模块，便于根据输入时钟及观察需求调整节拍；具体闪烁和扫描周期需要结合分频实现与实际时钟计算。

turn_controller 集中接收左转、右转、紧急、前灯及刹车按键，通过状态机组织灯光与蜂鸣器控制，并输出两位 state 状态信号。显示模块直接使用这一状态信号，使控制逻辑与显示逻辑通过明确的接口衔接，便于分别检查状态变化和显示响应。

调试可按分频、控制、显示、顶层联动的顺序进行：先检查节拍产生过程，再观察不同按键条件下的状态与输出，随后检查数码管位选和段选，最后验证完整系统的连接。仿真时可适当缩小分频参数以缩短观察时间，上板时则应按实际时钟与显示需求设置参数。

模块结构

系统由 top、clock_divider、turn_controller 和 sevenseg_display 四个模块组成。

• top：顶层连接模块，接入系统时钟与五路按键，导出灯光、蜂鸣器和数码管接口，并传递分频参数。
• clock_divider：分频模块，输出 blink_tick 和 scan_tick，为灯光控制及显示扫描提供节拍。
• turn_controller：控制模块，接收按键和闪烁节拍，完成状态机及灯光、蜂鸣器控制，输出两位 state 状态信号。
• sevenseg_display：显示模块，接收状态与扫描节拍，输出 bit_sel[7:0] 位选和 seg_sel[6:0] 段选信号。

模块连接关系清晰：分频模块分别向控制模块和显示模块提供节拍，控制模块再向显示模块传递状态，顶层负责汇总外部接口。

开发板验证

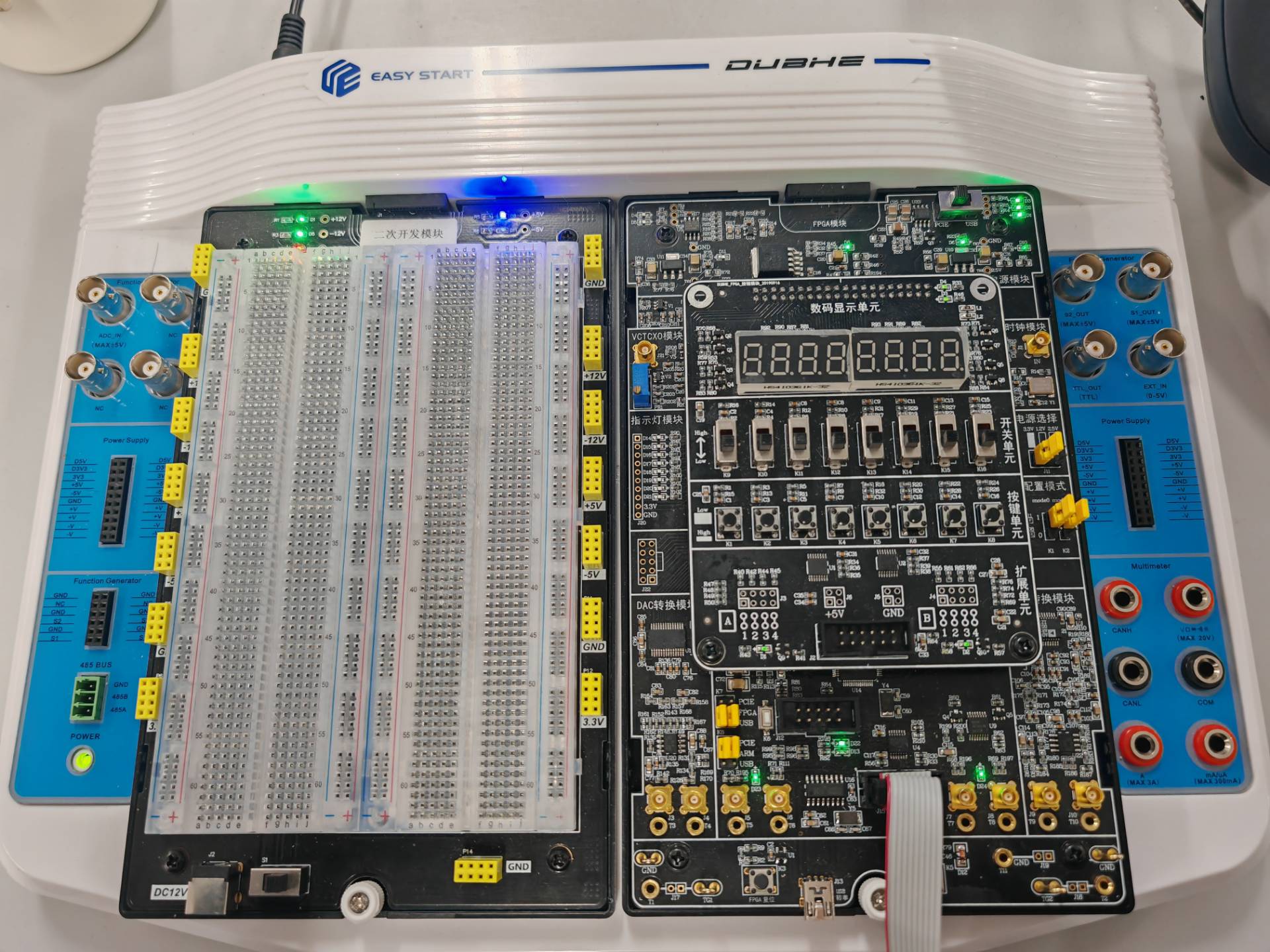

设计已在 Cyclone IV FPGA开发板上完成上板验证，配有开发板实物图片、管脚分配配置和上板演示视频。验证时可结合按键输入，观察左右转向灯、前后灯、蜂鸣器及数码管的响应，并对照控制状态检查各输出之间的配合。

移植到其他开发板时，需要根据实际硬件重新核对时钟输入、按键连接、LED及数码管管脚，同时确认外设的有效电平和数码管段线、位选接线。

演示视频

演示视频与成功上板视频展示汽车灯光控制设计的运行效果，可结合开发板上的按键操作与输出变化，了解灯光控制及状态显示的实际表现。

仿真图/仿真说明/设计文档图片

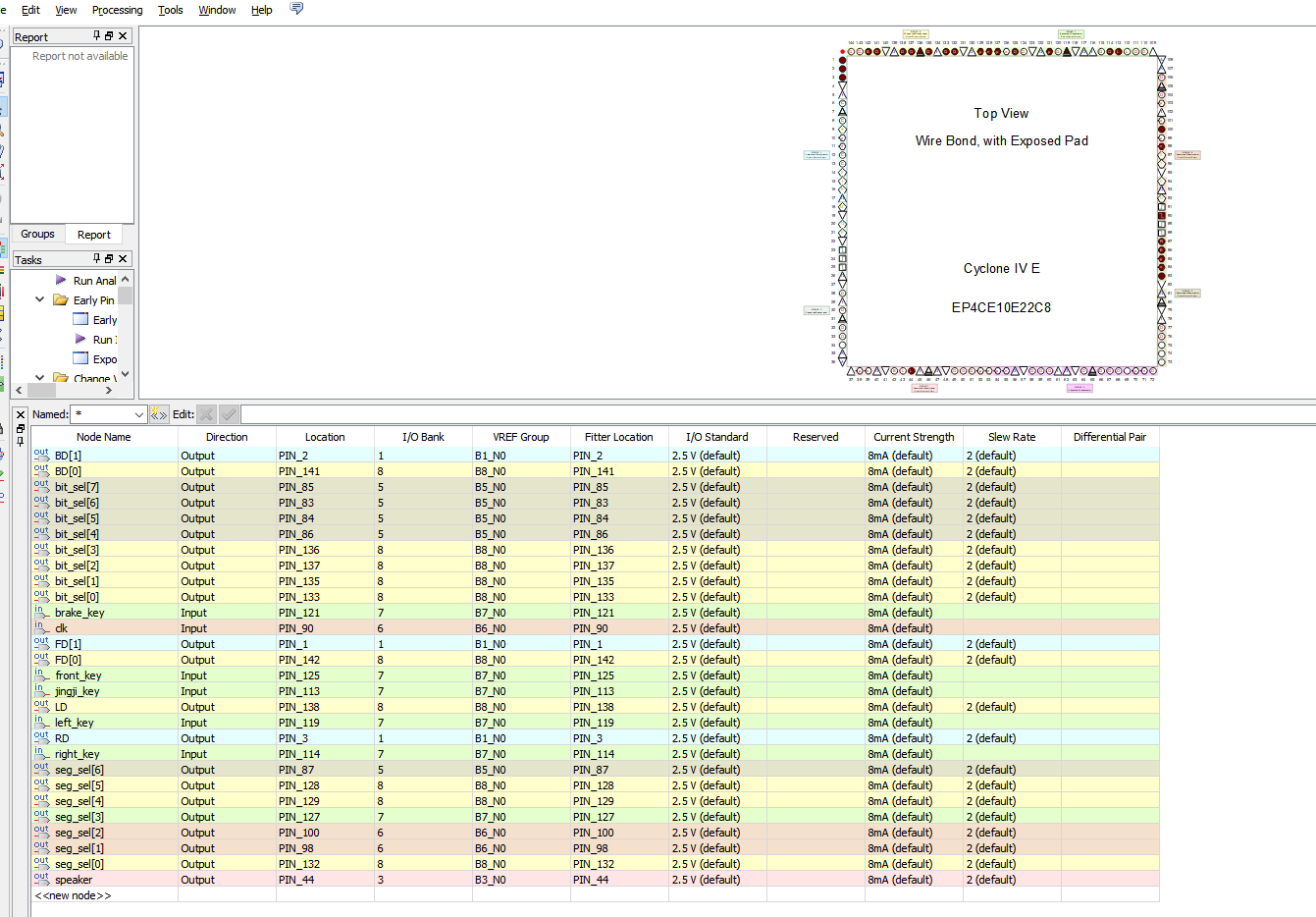

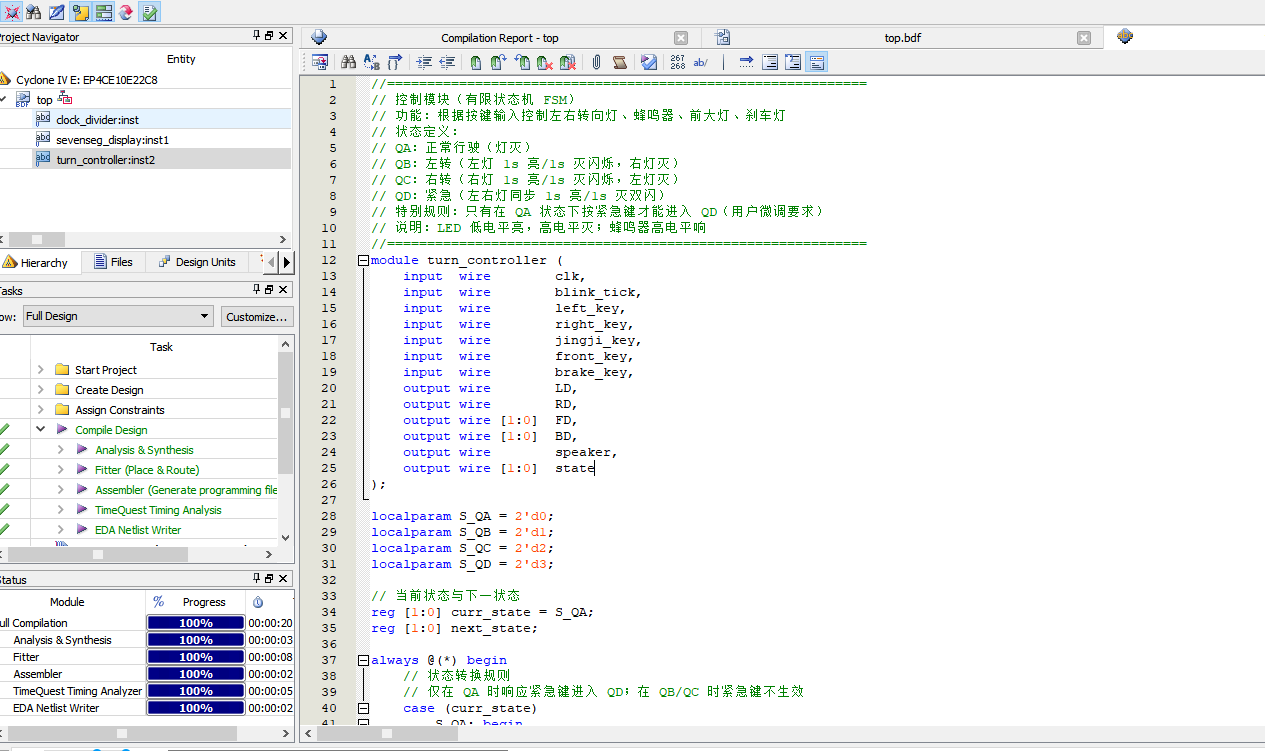

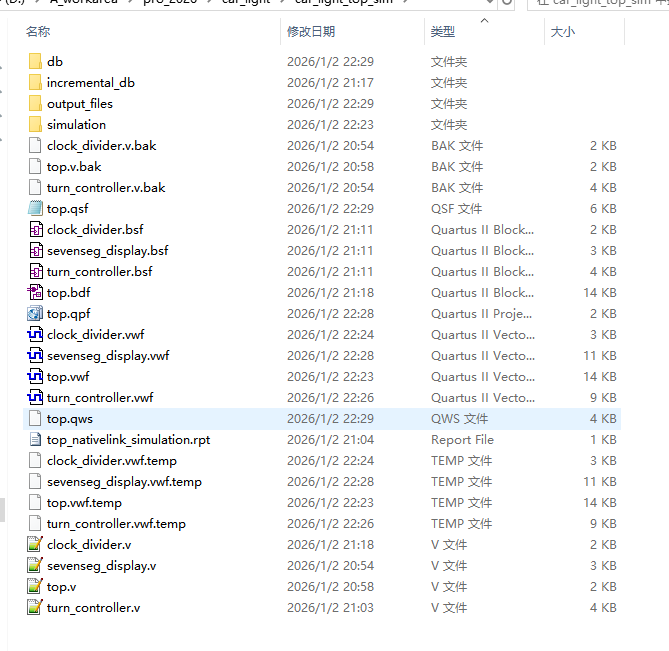

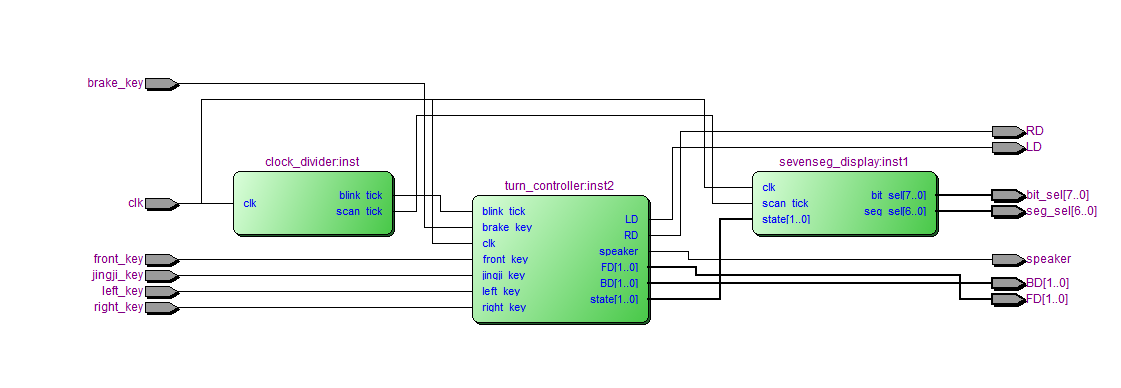

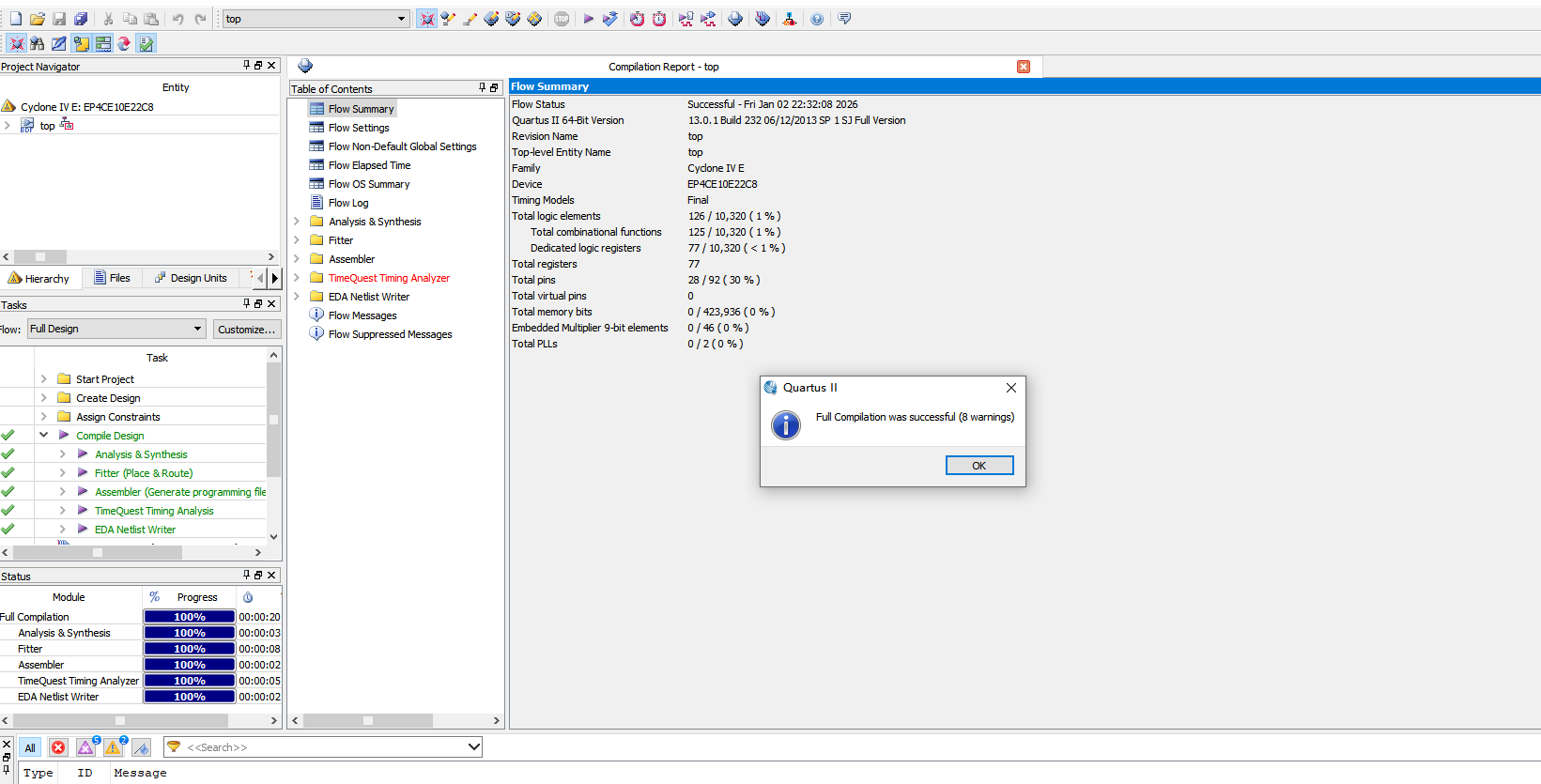

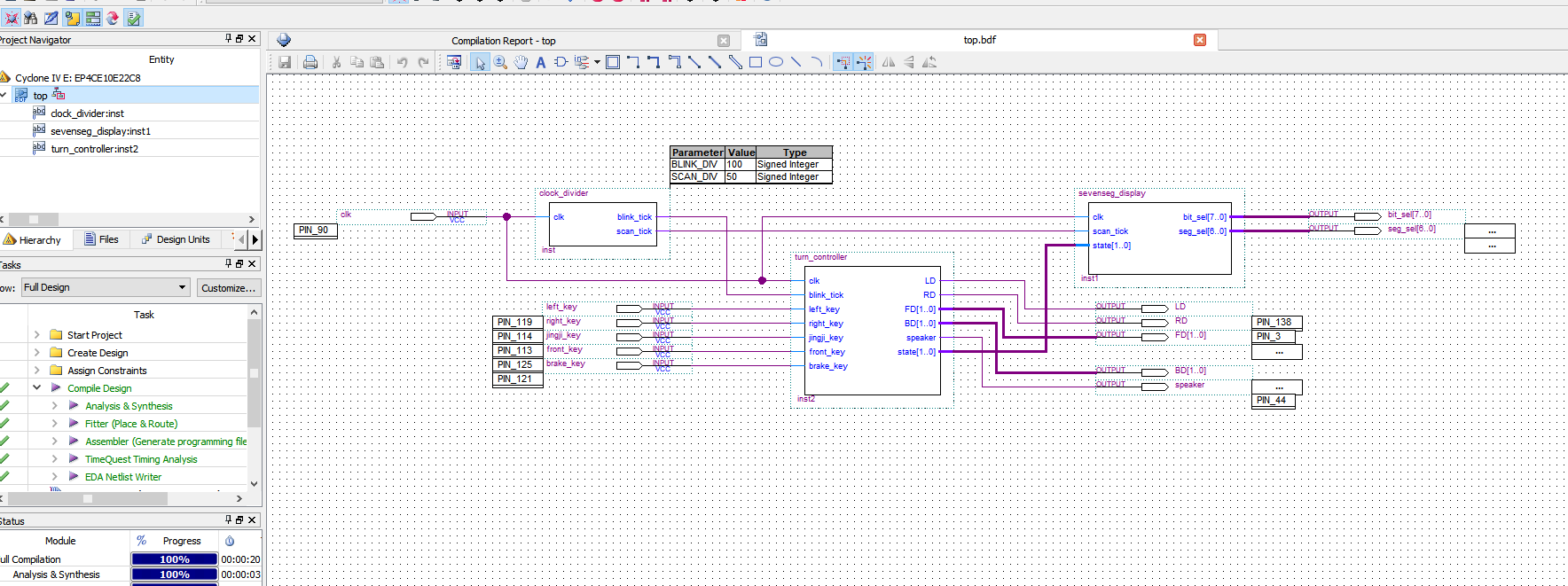

设计说明图片涵盖工程文件、程序文件、程序编译、RTL结构、管脚分配及仿真图，便于对照查看实现结构与工程配置。

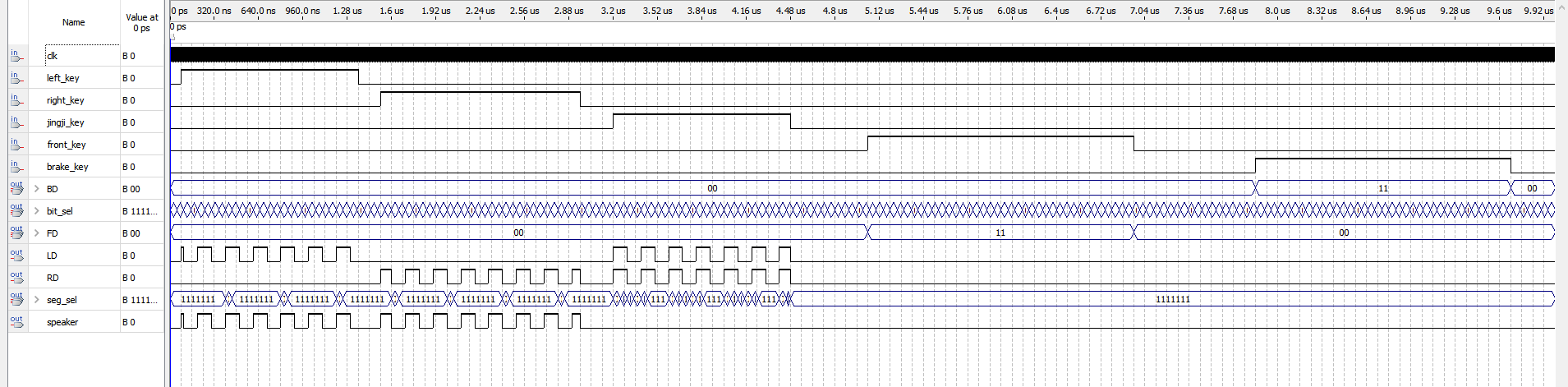

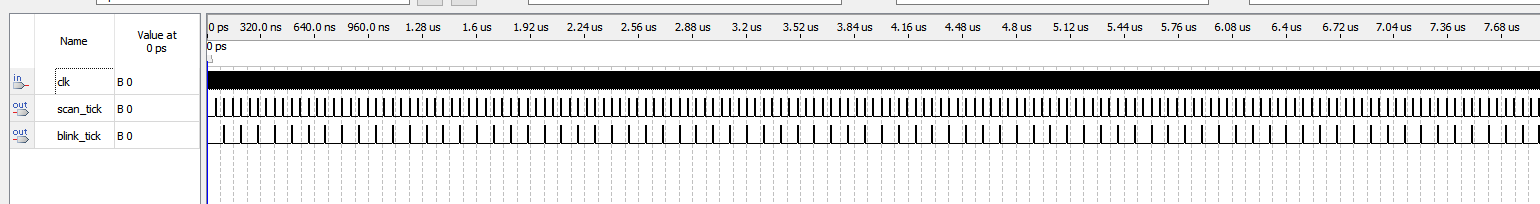

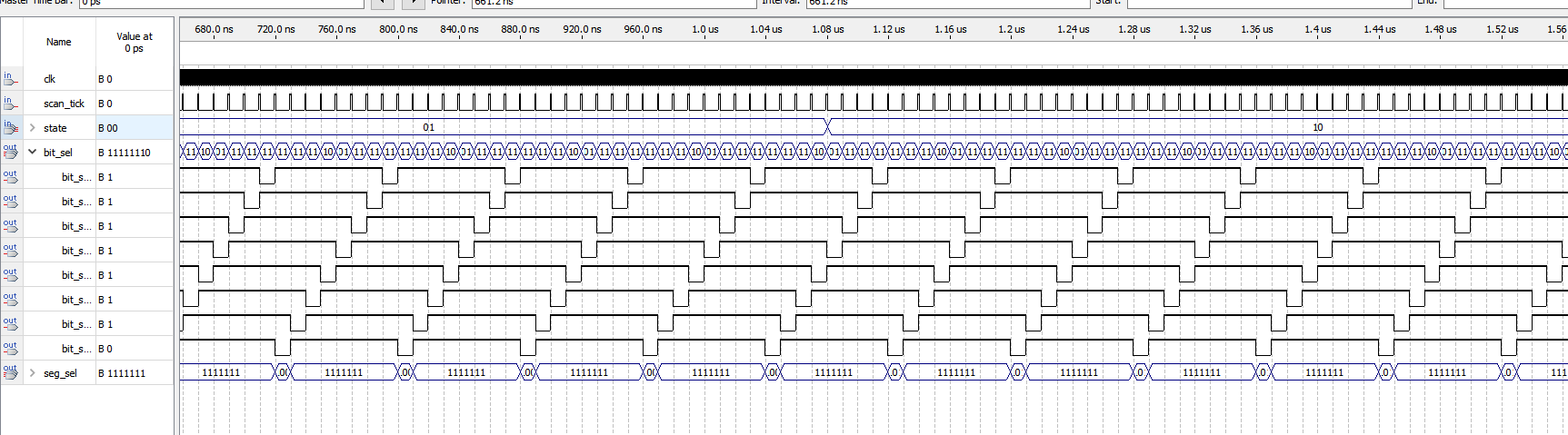

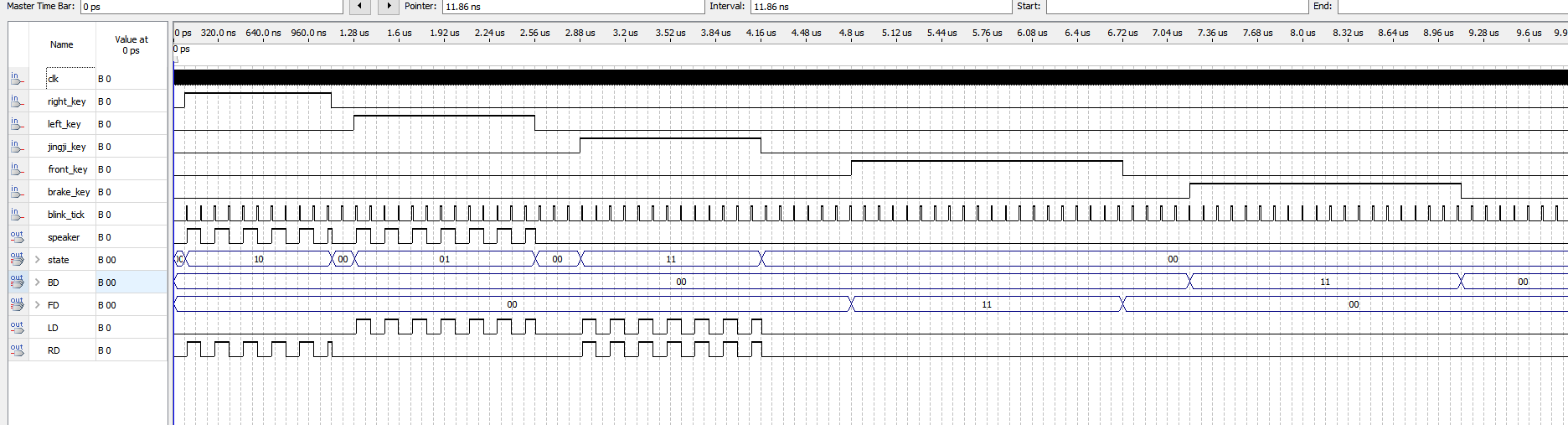

仿真内容覆盖顶层、分频模块、控制模块和显示模块。可结合对应波形文件检查分频节拍、按键与状态之间的关系，以及数码管扫描接口的变化，再通过顶层仿真观察模块联动。

部分代码

以下展示顶层模块 top 的部分代码，完整源码请下载压缩包查看。

module top #(
    parameter BLINK_DIV = 50_000_000,
    parameter SCAN_DIV  = 50_000
) (
    input  wire        clk,
    input  wire        left_key,
    input  wire        right_key,
    input  wire        jingji_key,
    input  wire        front_key,
    input  wire        brake_key,
    output wire        LD,
    output wire        RD,
    output wire [1:0]  FD,
    output wire [1:0]  BD,
    output wire        speaker,
    output wire [7:0]  bit_sel,
    output wire [6:0]  seg_sel
);

// 子模块内部连线
wire blink_tick;
wire scan_tick;
wire [1:0] state;

// 分频模块：产生闪烁与扫描脉冲
clock_divider #(
    .BLINK_DIV(BLINK_DIV),
    .SCAN_DIV(SCAN_DIV)
) u_div (
    .clk(clk),
    .blink_tick(blink_tick),
    .scan_tick(scan_tick)
);

// 控制模块：状态机与灯/蜂鸣器控制
turn_controller u_ctrl (
    .clk(clk),
    .blink_tick(blink_tick),
    .left_key(left_key),
    .right_key(right_key),
    .jingji_key(jingji_key),
    .front_key(front_key),
    .brake_key(brake_key),
    .LD(LD),
    .RD(RD),
    .FD(FD),
    .BD(BD),
    .speaker(speaker),
    .state(state)
);

// 数码管显示模块
sevenseg_display u_disp (
    .clk(clk),
    .scan_tick(scan_tick),
    .state(state),
    .bit_sel(bit_sel),
    .seg_sel(seg_sel)
);

endmodule

代码文件（付费下载）
