四人抢答器 Verilog Quartus

名称：四人抢答器 Verilog Quartus

软件：Quartus

语言：Verilog

开发板/平台：Cyclone IV FPGA开发板

功能介绍

本项目实现一套基于 Verilog 的四人抢答器，适用于 Cyclone IV FPGA 开发板。系统提供复位、抢答开始、加分、减分以及四组选手抢答按键，能够在统一时钟下完成抢答流程控制，并使用四路 LED 指示对应选手的抢答状态。 工程集成倒计时、超时提示和蜂鸣器提示功能。抢答过程中，数码管显示各组选手分数以及倒计时数值；主持人可通过加分键和减分键调整成绩，倒计时结束后由超时指示灯提示。按键消抖模块用于改善机械按键抖动带来的误触发，使控制输入更适合实际开发板操作。 源码包含顶层连接、控制逻辑、显示逻辑和按键消抖模块，并配有 Quartus 工程文件、管脚约束和仿真工程，适合学习 FPGA 状态控制、按键处理、计分器设计及多位数码管数据组织。

运行环境

开发语言：Verilog；开发软件：Quartus；目标硬件：Cyclone IV FPGA 开发板；顶层模块：qiangdaqi。顶层输入包含 20MHz 时钟、复位键、开始键、加分键、减分键和四组选手按键，输出包括四路抢答指示灯、蜂鸣器、超时指示灯以及 HEX0 至 HEX7 数码管数据。工程提供 .qpf、.qsf 和管脚约束文件，可在 Quartus 中打开、编译和配置。

设计思路

设计采用顶层 qiangdaqi 统一连接按键输入、抢答控制和数码管输出。系统以时钟驱动控制状态和倒计时，复位后等待开始操作；开始后由四组选手按键参与抢答，并通过 led_1 至 led_4 指示当前响应的选手。控制模块同时输出当前状态、倒计时、四路分数、蜂鸣器信号和超时指示信号。 按键输入经过 key_jitter 模块处理，加分和减分操作分别通过独立的消抖实例形成稳定控制信号，再送入 control 模块更新分数。display 模块根据状态、倒计时和四路分数生成 HEX0 至 HEX7 的显示数据，其中 HEX0 至 HEX5 用于分数显示，HEX6 和 HEX7 用于倒计时十位与个位。这样的模块划分便于单独调试按键、抢答逻辑和显示逻辑，也方便在 Quartus 工程中进行层次化维护。

模块结构

顶层模块 qiangdaqi 负责系统端口定义和子模块连接，内部产生 score_1 至 score_4、down_time、cur_state、add_score 和 sub_score 等信号。control 模块集中实现抢答状态、倒计时、分数管理、LED 指示、蜂鸣器及超时输出；display 模块根据控制结果驱动八组数码管数据；key_jitter 模块分别对加分键和减分键进行消抖处理。工程同时包含 qiangdaqi、control、display、key_jitter 以及仿真测试模块 qiangdaqi_vlg_tst，层次关系清晰，便于定位和扩展。

开发板验证

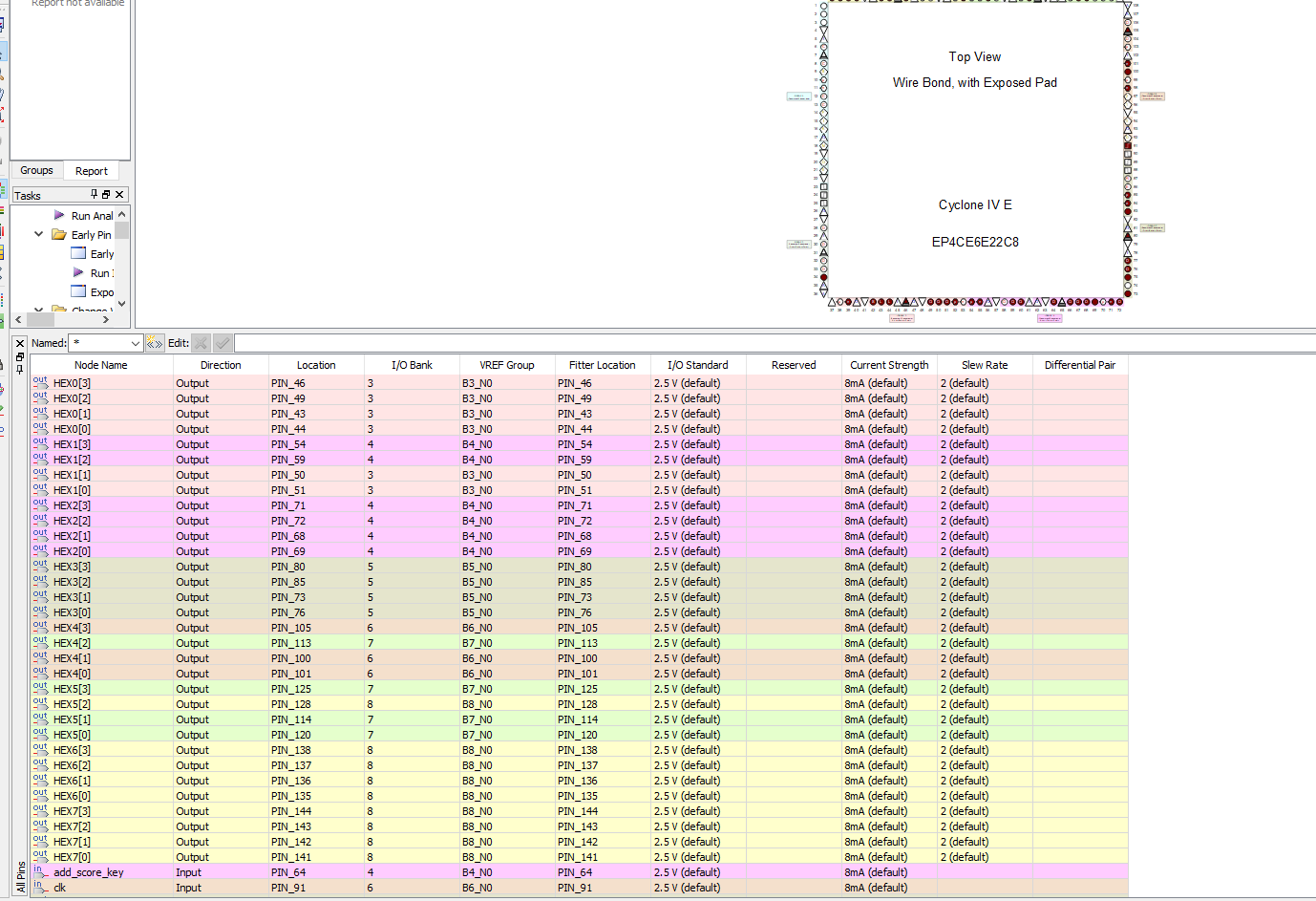

工程提供 Cyclone IV FPGA 开发板的管脚分配与约束文件，可用于将时钟、复位、抢答按键、指示灯、蜂鸣器及数码管信号映射到实际开发板。顶层模块 qiangdaqi 已完成工程配置和输出文件生成，便于在 Quartus 中直接编译并下载验证。上板后可通过开始键启动抢答流程，观察各选手指示灯、超时灯、蜂鸣器以及数码管上的分数和倒计时显示。

演示视频

配套演示视频展示抢答器工程的运行过程，可结合开始键、四组选手按键、加减分按键观察抢答指示、蜂鸣器提示、超时指示和数码管数据显示，便于下载后对照检查实际运行效果。

仿真图/仿真说明/设计文档图片

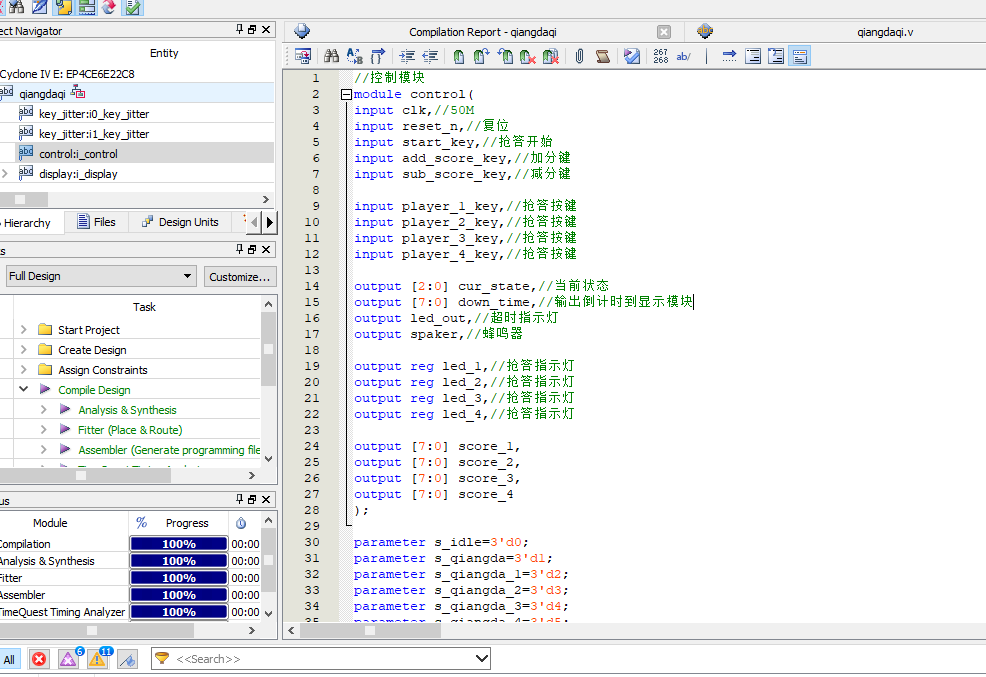

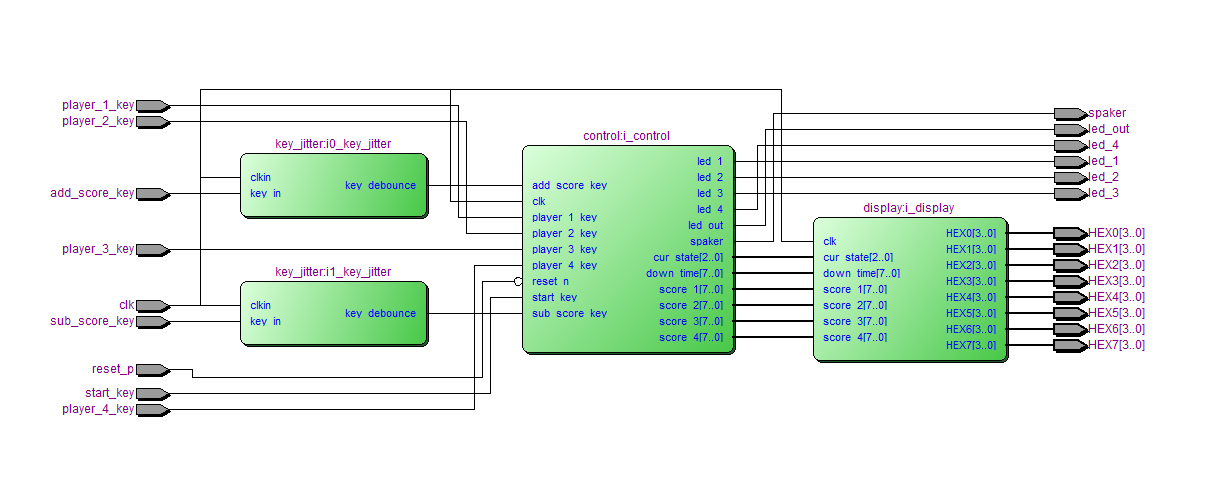

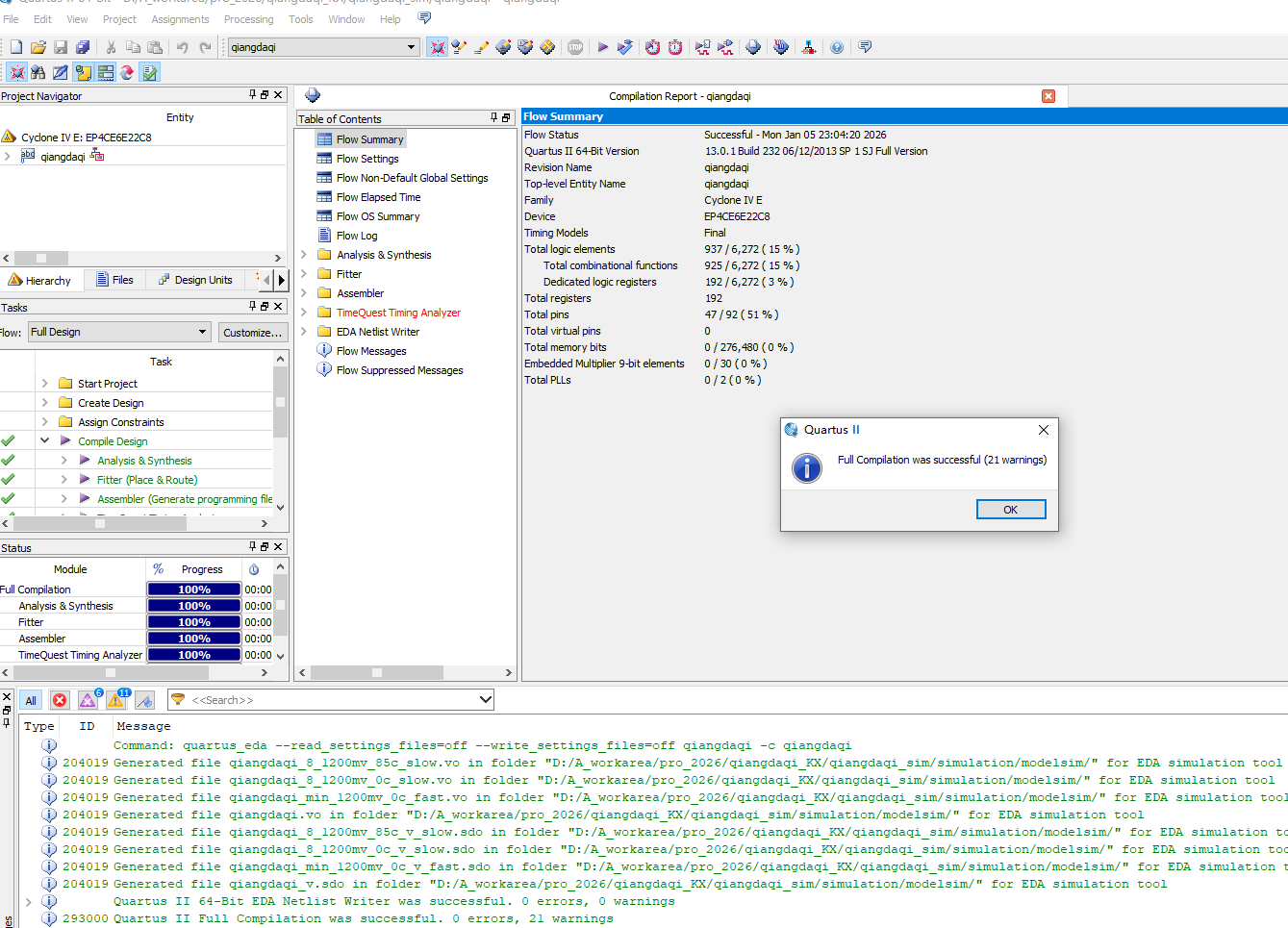

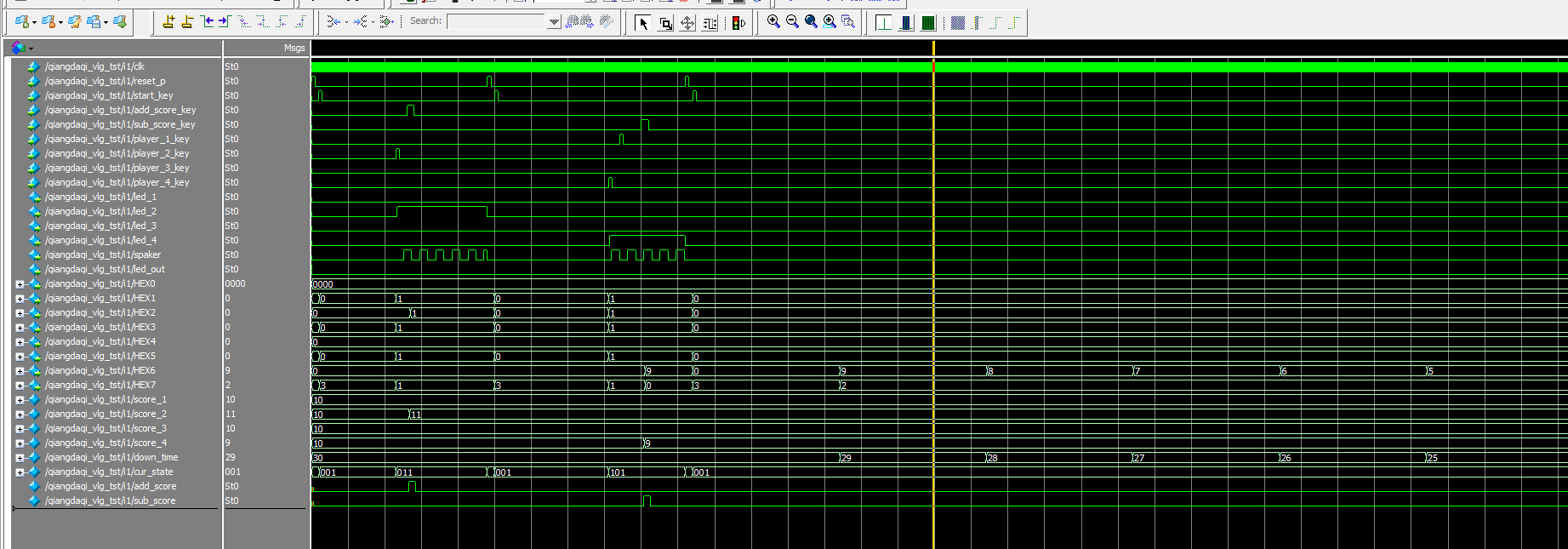

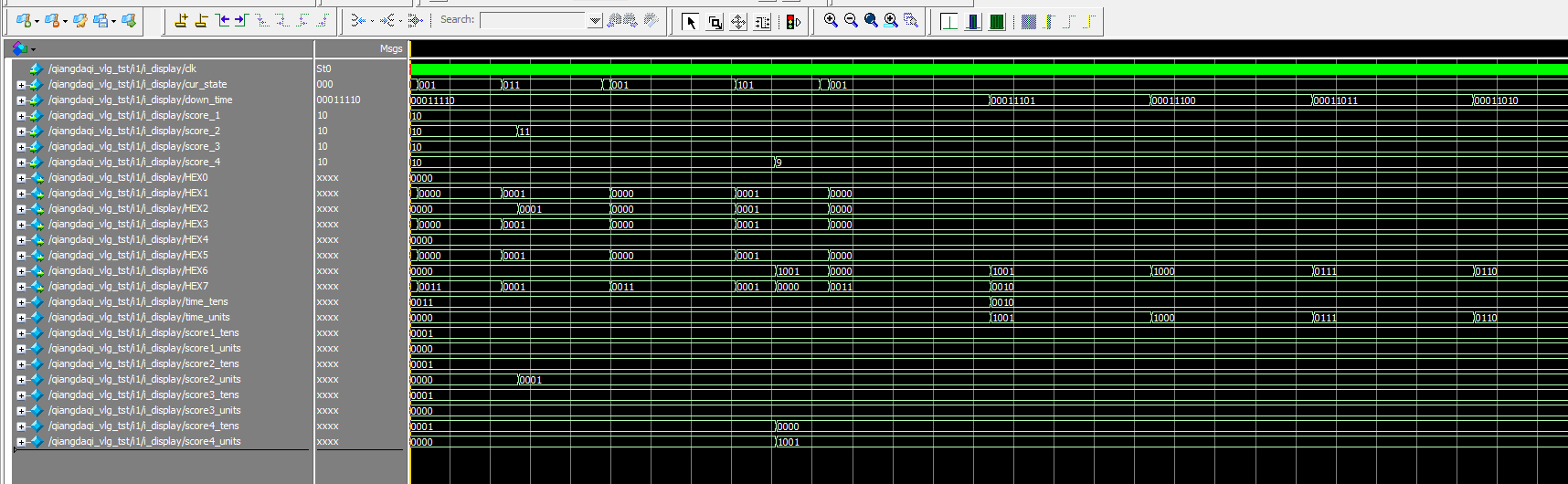

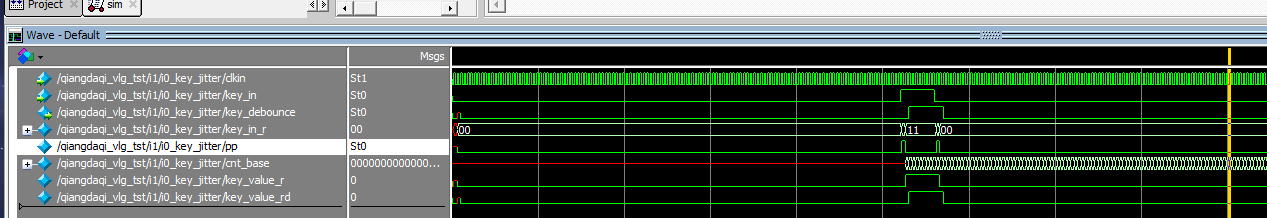

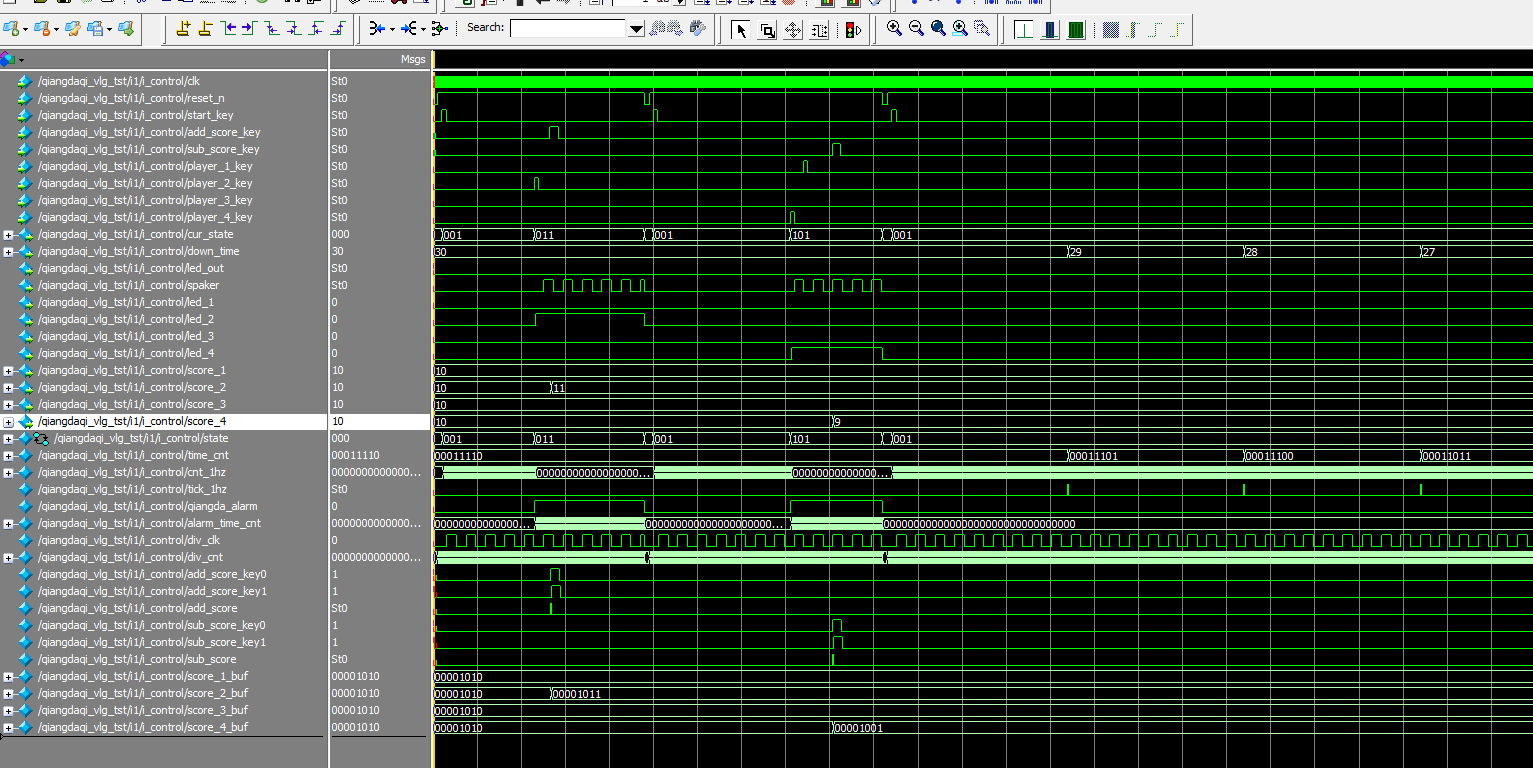

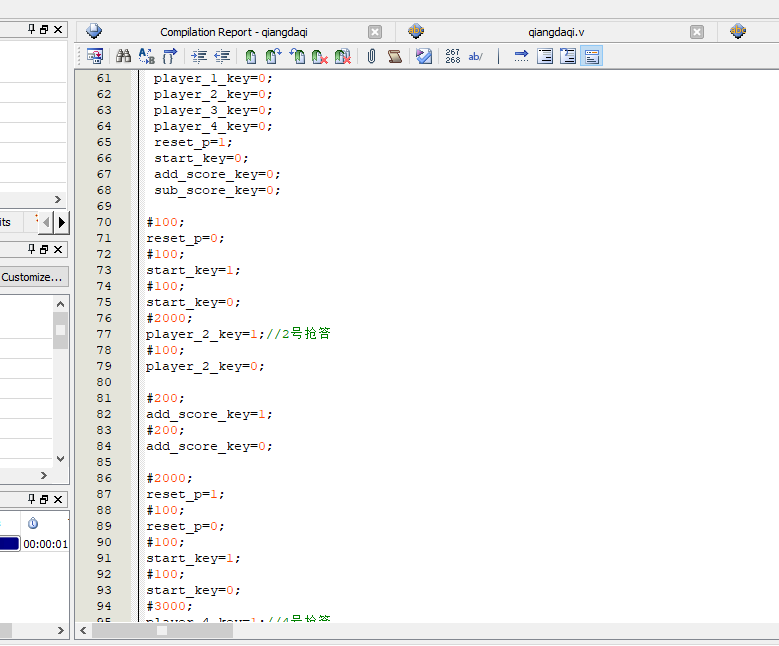

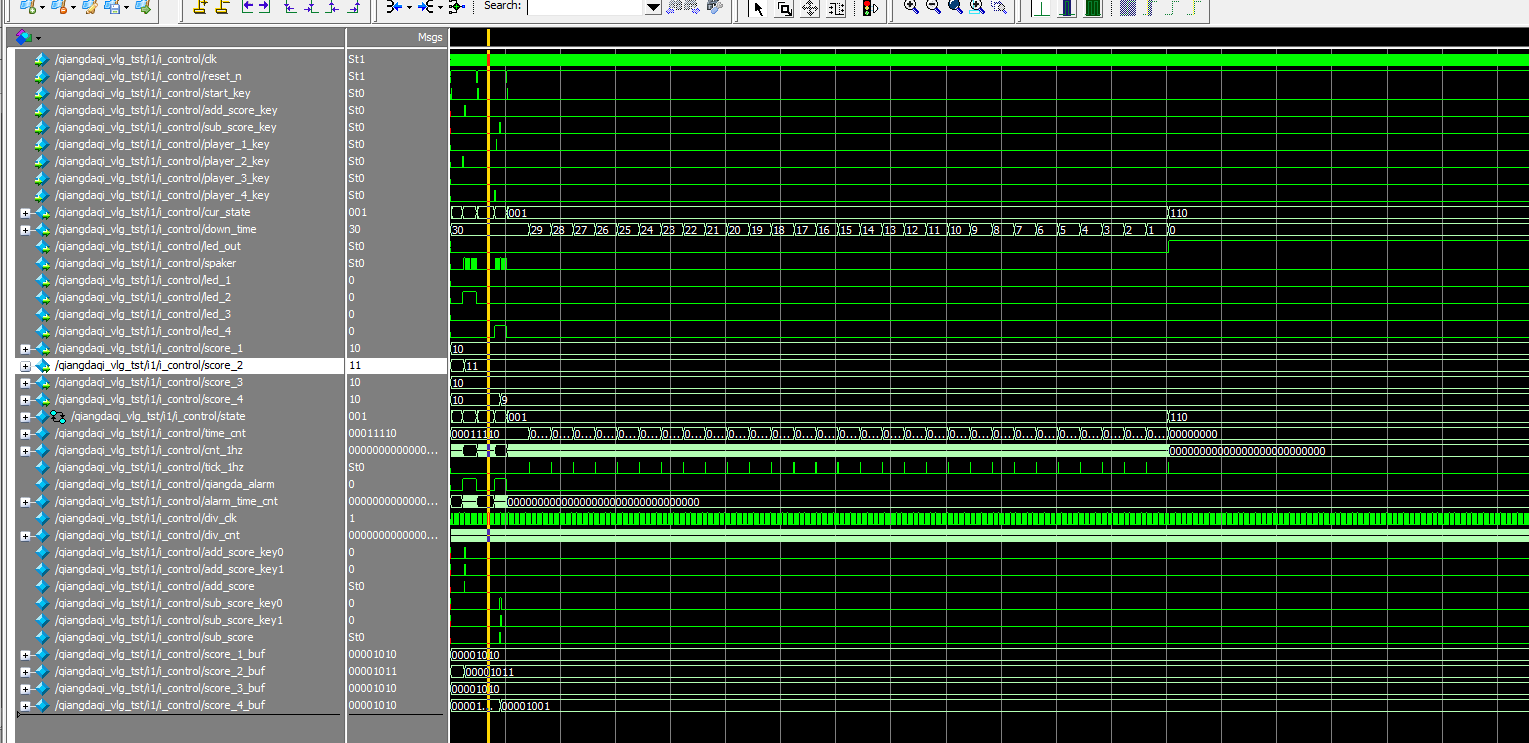

配套设计文档涵盖工程文件、程序文件、编译流程、RTL 结构、管脚分配、仿真图、Testbench、整体仿真以及按键消抖、控制、显示模块说明，并包含对应的设计文档图片，方便结合源码理解各模块的时序关系和信号连接。

部分代码

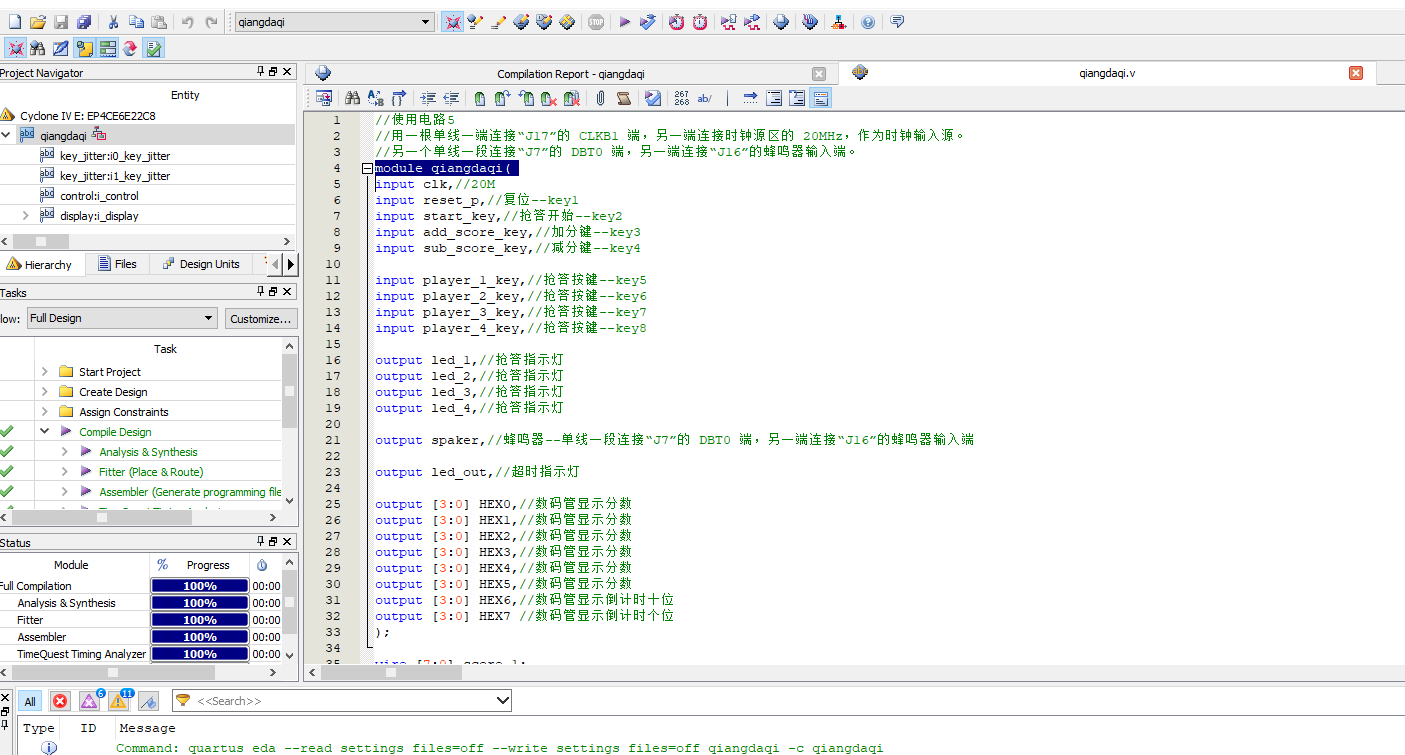

以下展示顶层模块 qiangdaqi 的部分代码，完整源码请下载压缩包查看。

module qiangdaqi(
input clk,//20M
input reset_p,//复位--key1
input start_key,//抢答开始--key2
input add_score_key,//加分键--key3
input sub_score_key,//减分键--key4

input player_1_key,//抢答按键--key5
input player_2_key,//抢答按键--key6
input player_3_key,//抢答按键--key7
input player_4_key,//抢答按键--key8

output led_1,//抢答指示灯
output led_2,//抢答指示灯
output led_3,//抢答指示灯
output led_4,//抢答指示灯

output spaker,//蜂鸣器--单线一段连接“J7”的 DBT0 端，另一端连接“J16”的蜂鸣器输入端

output led_out,//超时指示灯

output [3:0] HEX0,//数码管显示分数
output [3:0] HEX1,//数码管显示分数
output [3:0] HEX2,//数码管显示分数
output [3:0] HEX3,//数码管显示分数
output [3:0] HEX4,//数码管显示分数
output [3:0] HEX5,//数码管显示分数
output [3:0] HEX6,//数码管显示倒计时十位
output [3:0] HEX7 //数码管显示倒计时个位
);

wire [7:0] score_1;
wire [7:0] score_2;
wire [7:0] score_3;
wire [7:0] score_4;
wire [7:0] down_time;

wire [2:0] cur_state;//当前状态

wire add_score;
wire sub_score;

//按键消抖
key_jitter i0_key_jitter(
. clkin (clk),
. key_in(add_score_key),//输入
. key_debounce(add_score)//消抖后按键
);

//按键消抖
key_jitter i1_key_jitter(
. clkin (clk),
. key_in(sub_score_key),//输入
. key_debounce(sub_score)//消抖后按键
);


//控制模块
control i_control(
. clk(clk),//50M
. reset_n(~reset_p),//复位
. start_key(start_key),//抢答开始
. add_score_key(add_score),//加分键
. sub_score_key(sub_score),//减分键

. player_1_key(player_1_key),//抢答按键
. player_2_key(player_2_key),//抢答按键
. player_3_key(player_3_key),//抢答按键
. player_4_key(player_4_key),//抢答按键
. spaker(spaker),//蜂鸣器

. led_1(led_1),//抢答指示灯
. led_2(led_2),//抢答指示灯
. led_3(led_3),//抢答指示灯
. led_4(led_4),//抢答指示灯
. cur_state (cur_state),//当前状态
. down_time(down_time),//倒计时
. led_out(led_out),//超时指示灯

. score_1(score_1),
. score_2(score_2),
. score_3(score_3),
. score_4(score_4)
);

//显示模块
display i_display
(
. clk(clk),
. cur_state (cur_state),//当前状态
. down_time(down_time),
. score_1(score_1),
. score_2(score_2),
. score_3(score_3),
. score_4(score_4),

. HEX0(HEX0),//数码管段选
. HEX1(HEX1),//数码管段选
. HEX2(HEX2),//数码管段选
. HEX3(HEX3), //数码管段选
. HEX4(HEX4),//数码管段选
. HEX5(HEX5), //数码管段选
. HEX6(HEX6),//数码管段选
. HEX7(HEX7)  //数码管段选
);


endmodule
