VGA 小球游戏显示控制 Verilog Quartus

名称：VGA 小球游戏显示控制 Verilog Quartus

软件：Quartus

语言：Verilog

功能介绍

这是一个使用 Verilog 实现的 VGA 小球游戏显示控制设计，工程以 `vga_controller_top` 为顶层模块。顶层接收时钟、复位和上下两个按键输入，输出 VGA 水平同步、垂直同步及 12 位 RGB 颜色信号，形成从按键输入到像素画面输出的完整控制链路。 设计将 VGA 扫描时序、像素坐标生成、按键消抖和图形绘制拆分为独立模块。图形生成模块接收像素坐标、有效显示区标志和按键状态，负责形成显示颜色数据；顶层完成各模块连接，便于按信号路径理解和修改游戏控制及画面逻辑。 工程适合用于学习 FPGA 上的 VGA 时序组织、坐标驱动图形显示、模块化 Verilog 设计以及按键输入处理。Quartus 工程文件和管脚配置可作为工程配置与硬件接口分配的参考。

运行环境

硬件描述语言：Verilog。开发软件：Quartus。工程顶层模块：`vga_controller_top`。

设计思路

设计采用模块化结构，将时钟生成、复位同步、VGA 扫描时序、按键消抖与图形生成分开处理。输入时钟经 PLL 产生设计使用的时钟；复位信号经过同步后供各模块使用，降低复位释放与时钟边沿不同步带来的影响。 VGA 时序模块产生水平和垂直同步信号、当前像素坐标以及有效显示区标志。两个按键分别经过消抖处理，再组合成控制信号送入图形生成模块。图形模块依据像素坐标、显示区状态和按键输入生成 RGB 像素数据，并将游戏画面与 VGA 同步信号一并送到顶层输出。

模块结构

顶层模块 `vga_controller_top` 连接并管理各功能模块：`pll` 生成内部时钟；`aiso_rst` 完成复位同步；`vga_sync` 输出 VGA 同步信号、像素坐标和显示有效标志；两个 `debounce` 实例分别处理上下按键；`graphic_generator` 根据控制输入与像素坐标生成 RGB 数据及分数信号。`display` 模块也位于工程源码中。

开发板验证

工程包含 VGA 管脚约束与分配配置，可用于配套开发板的接口连接与验证。顶层设计提供 VGA 水平、垂直同步信号及 12 位 RGB 输出，并以两个按键输入控制画面中的游戏图形。

仿真图/仿真说明/设计文档图片

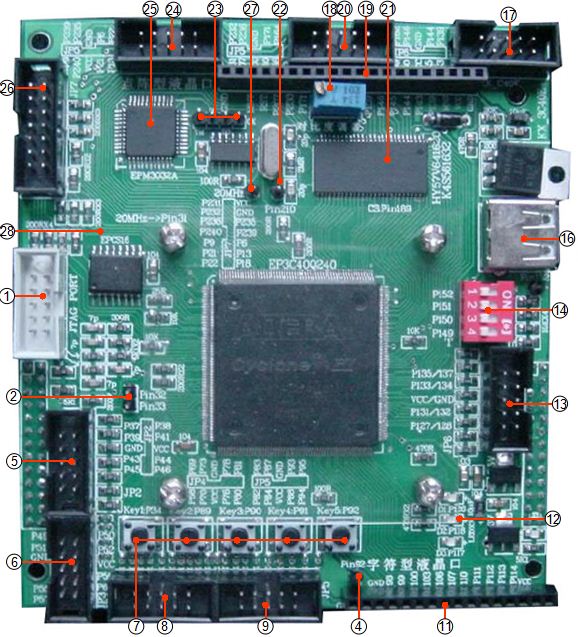

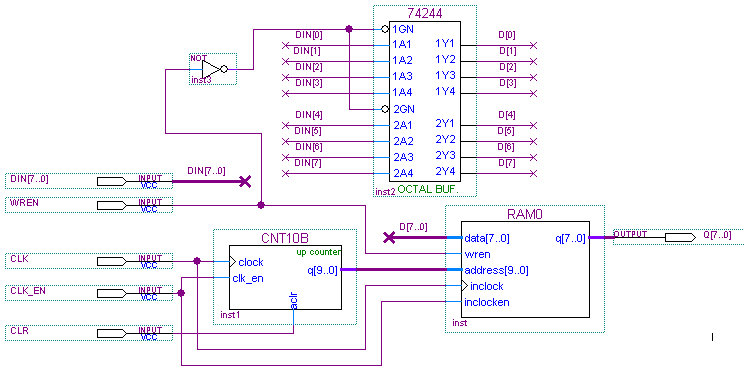

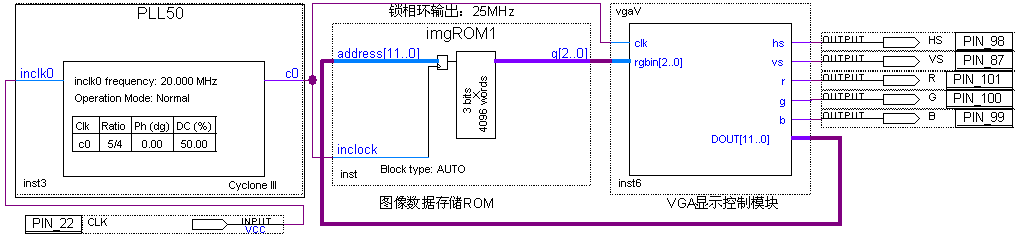

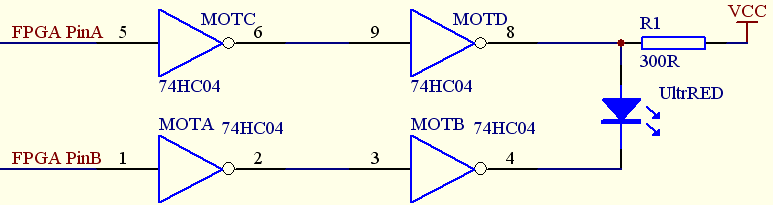

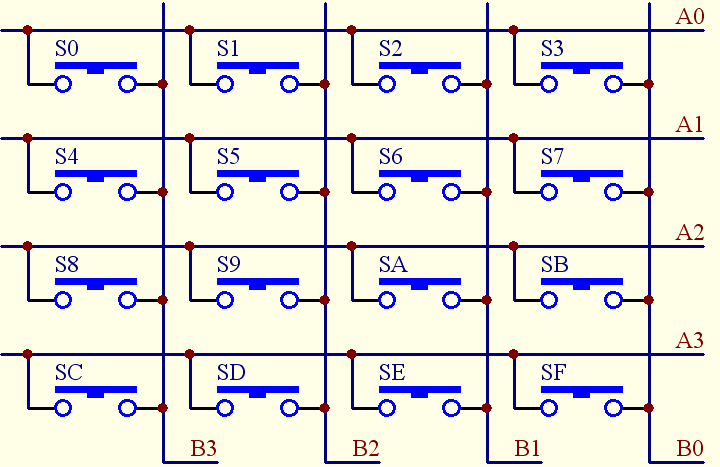

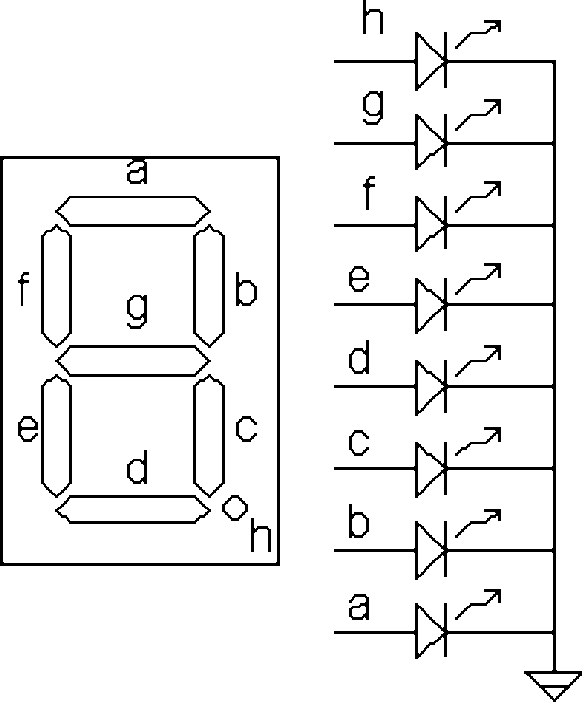

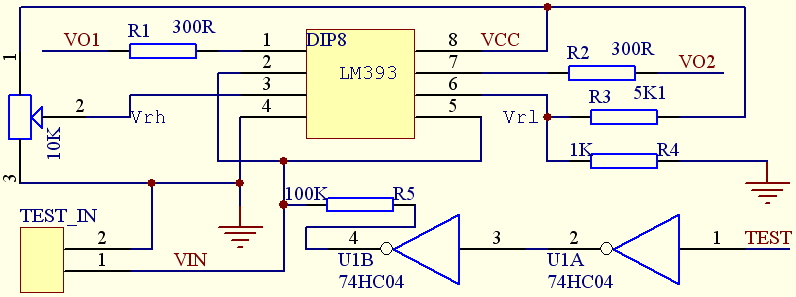

工程包含 ModelSim 仿真目录及 Quartus 编译、时序相关输出文件，可用于了解工程仿真与实现流程。配套文档图片可展示实验设备及相关设计资料。未据此描述具体仿真波形或仿真结果。

部分代码

以下展示顶层模块 vga_controller_top 的部分代码，完整源码请下载压缩包查看。

module vga_controller_top(clk_20M, rst, btn_up, btn_down, hsync, vsync, rgb);
   input         clk_20M;//时钟
   input         rst;//复位
   input         btn_up;//上按键
   input         btn_down;//下按键
   output        hsync;//VGA水平同步信号
   output        vsync;//VGA垂直同步信号
   output [11:0] rgb;//RGB信号


   wire          clk;
   wire          video_on;
   wire          rst_s;
   wire [9:0]    pixel_x;
   wire [9:0]    pixel_y;
   wire          db_btn_up;
   wire          db_btn_down;

   wire [1:0]    btn_up_dowm;
   wire [7:0]    score;
   wire          hsync_buf;
   wire          vsync_buf;
   wire [11:0]   rgb_buf;
   //信号输出
   assign hsync = hsync_buf;
   assign vsync = vsync_buf;
   assign rgb = rgb_buf;

	//PLL模块
pll	pll_inst (
	.inclk0 ( clk_20M ),
	.c0 ( clk )//50M
	);

   //复位信号同步模块
   aiso_rst u0(.clk(clk), .reset(rst), .reset_s(rst_s));

   //VGA时序控制模块
   vga_sync u1(.clk(clk), .rst(rst_s), .VGA_CLK(), .VGA_BLANK_N(), .hsync(hsync_buf), .vsync(vsync_buf), .pixel_x(pixel_x), .pixel_y(pixel_y), .video_on(video_on));

   //按键信号控制模块
   debounce u2(.clk(clk), .reset(rst_s), .sw(btn_up), .db(db_btn_up));

   //按键信号控制模块
   debounce u3(.clk(clk), .reset(rst_s), .sw(btn_down), .db(db_btn_down));
   //将上下控制按键信号拼接为一个2位的信号
   assign btn_up_dowm = ({db_btn_down, db_btn_up});


   //调用图形控制模块
   graphic_generator u4(.clk(clk), .rst(rst_s), .btn(btn_up_dowm), .pixel_x(pixel_x), .pixel_y(pixel_y), .video_on(video_on), .score(score), .rgb(rgb_buf));

endmodule
