16位有符号时序乘法器设计 Verilog Vivado

名称：16位有符号时序乘法器设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本工程实现一个 16 位有符号时序乘法器，输入为 signed [15:0] 的 in_a 和 in_b，输出为 signed [31:0] 的 product_out，并通过 done 信号指示运算完成。模块在 start 脉冲到来后锁存输入，按照逐位移位累加方式完成乘法计算，支持正数、负数以及正负混合运算。 工程配套 Vivado 项目文件、Verilog 顶层模块和 testbench，可用于学习可综合时序算法的 RTL 写法。测试内容覆盖 0*0、1*1、255*38、负数符号翻转、-123*456、321*-789、-32768 边界值以及 32767*32767 等典型场景，并加入随机测试向量，适合验证有符号乘法的数据通路和完成握手机制。

运行环境

开发环境为 Xilinx Vivado，工程文件为 mul16_seq.xpr，主设计语言为 Verilog。项目包含 mul16_seq.v、testbench.v 以及 Vivado 仿真工程配置，可直接打开工程后运行行为级仿真，查看状态机、累加器、移位寄存器、done 和 product_out 的时序变化。

设计思路

设计采用经典的移位累加乘法算法，并通过两状态有限状态机控制运算流程。启动信号有效时，模块先记录两个 16 位有符号输入的符号，利用补码取反加一得到操作数绝对值，再将一个操作数扩展到 32 位作为被乘数，另一个操作数装入 16 位乘数寄存器。随后进入计算状态，每个时钟周期检查乘数最低位，最低位为 1 时把当前被乘数累加到部分积寄存器中，同时执行被乘数左移和乘数右移。 为了处理有符号结果，模块使用输入符号位异或得到最终符号，并在完成 16 次逐位运算后组合为 32 位有符号乘积。bit_counter 用于记录已经处理的位数，acc_next 组合逻辑用于提前计算当前周期的累加值，从而在最后一拍直接得到正确结果。该结构不依赖乘法器 IP，便于学习时序乘法、符号处理、状态机和寄存器级数据通路的实现方法。

模块结构

顶层模块为 mul16_seq，负责输入锁存、符号判断、移位累加、计数和结果输出；内部由 S_IDLE 空闲状态和 S_CALC 计算状态组成。multiplicand_reg 保存扩展后的被乘数，multiplier_reg 保存待处理的乘数位，acc_reg 保存部分乘积，bit_counter 统计 16 位运算进度，result_sign 保存最终符号。工程同时包含 tb_mul16_seq 测试平台，用于产生时钟、启动信号和多组有符号输入并检查结果。

演示视频

演示视频展示了 16 位有符号时序乘法器工程的运行过程，可结合 Vivado 工程进行操作步骤和结果观察。

仿真图/仿真说明/设计文档图片

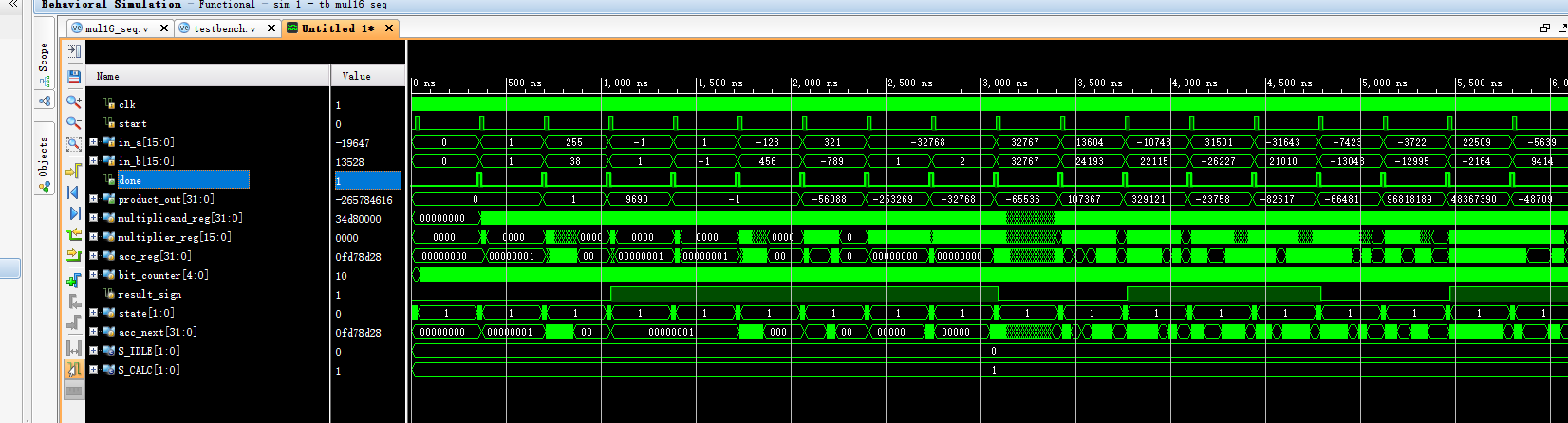

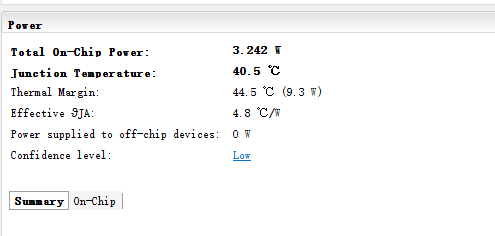

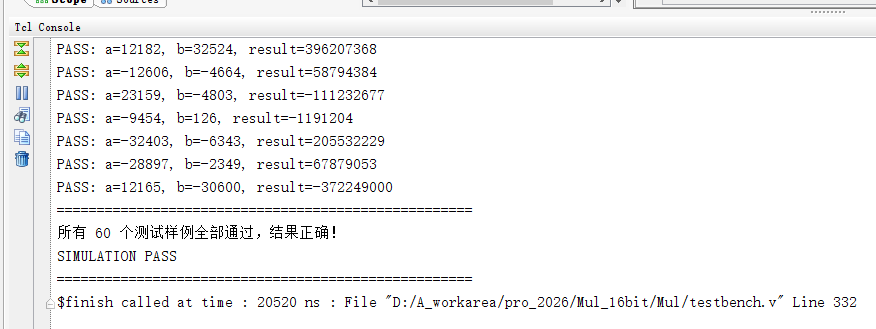

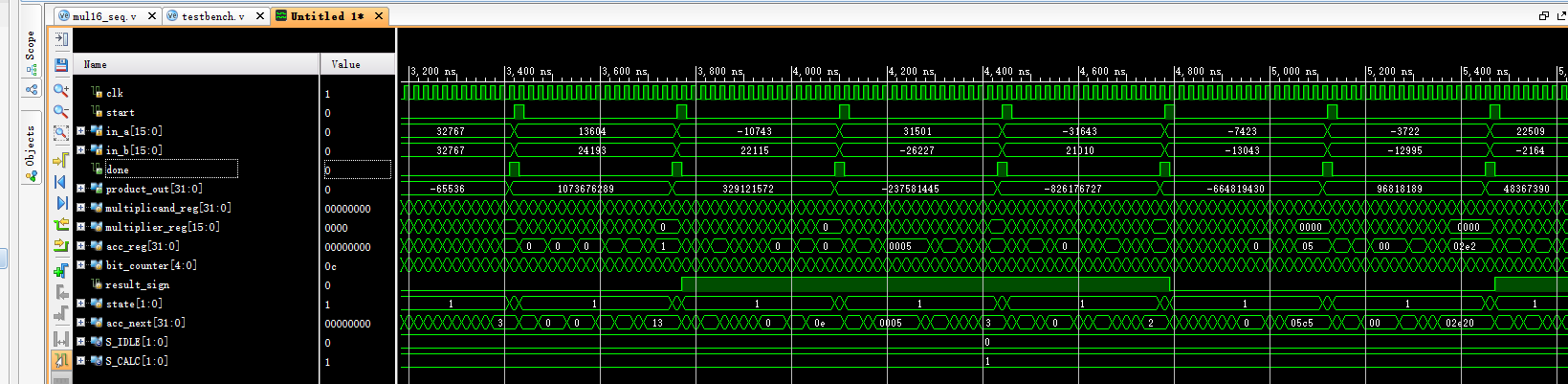

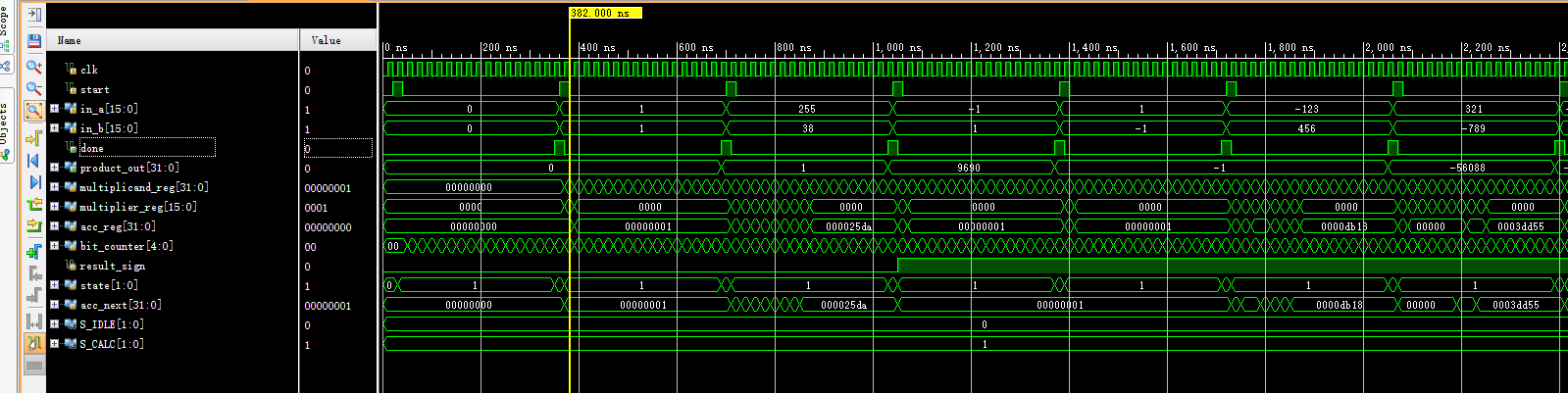

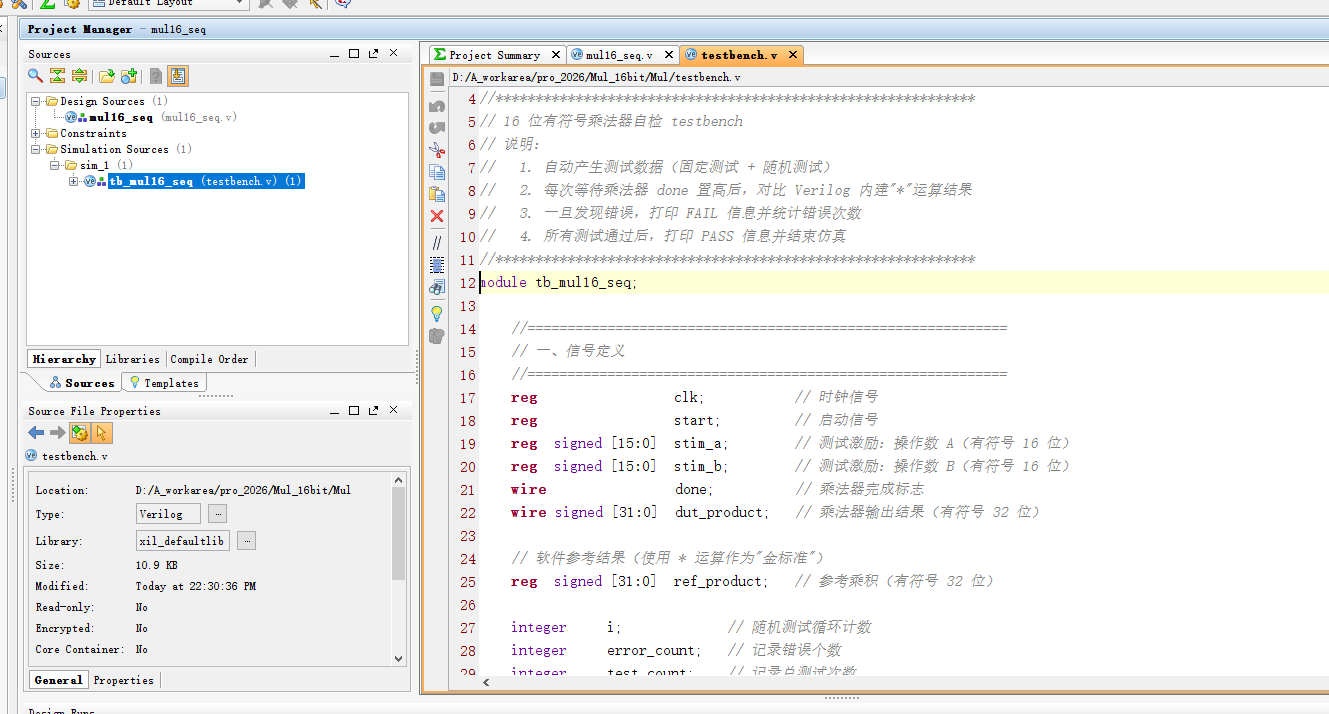

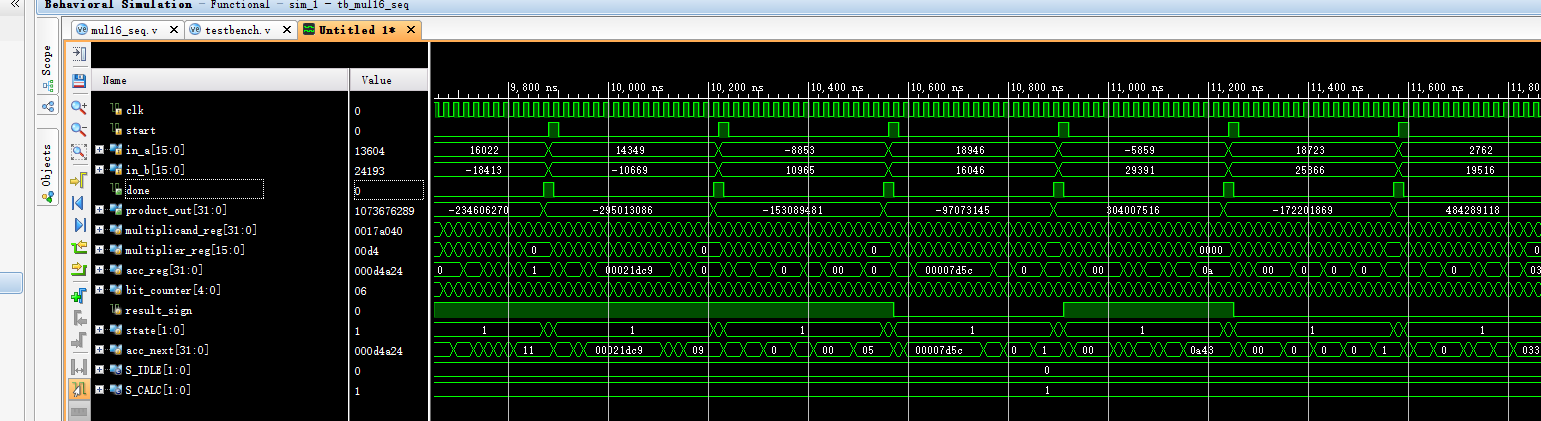

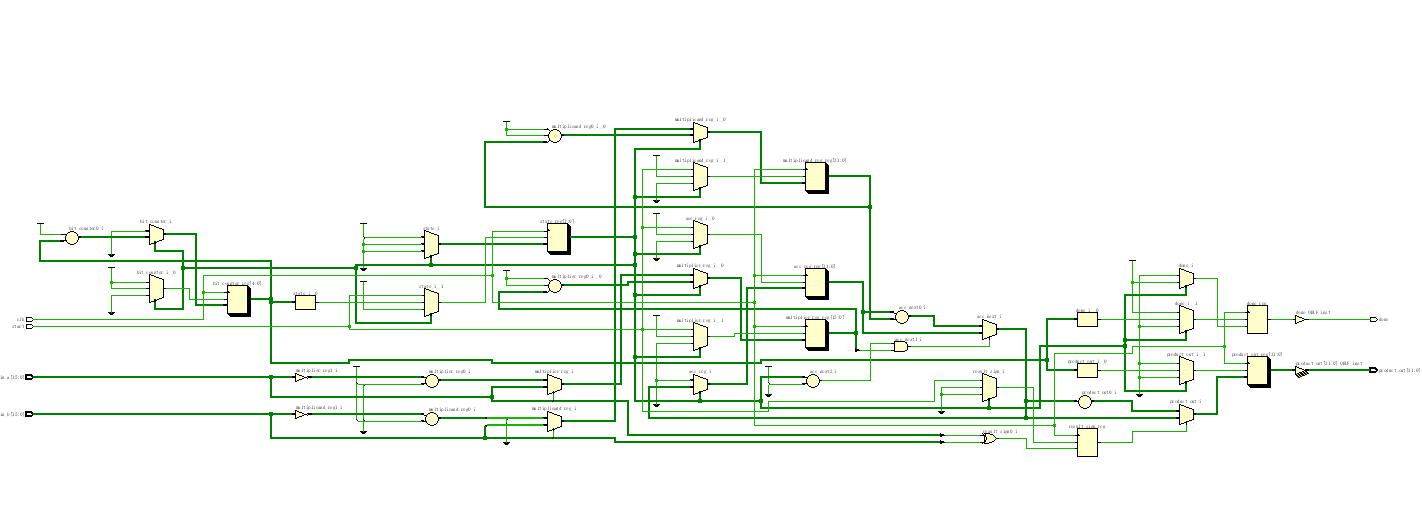

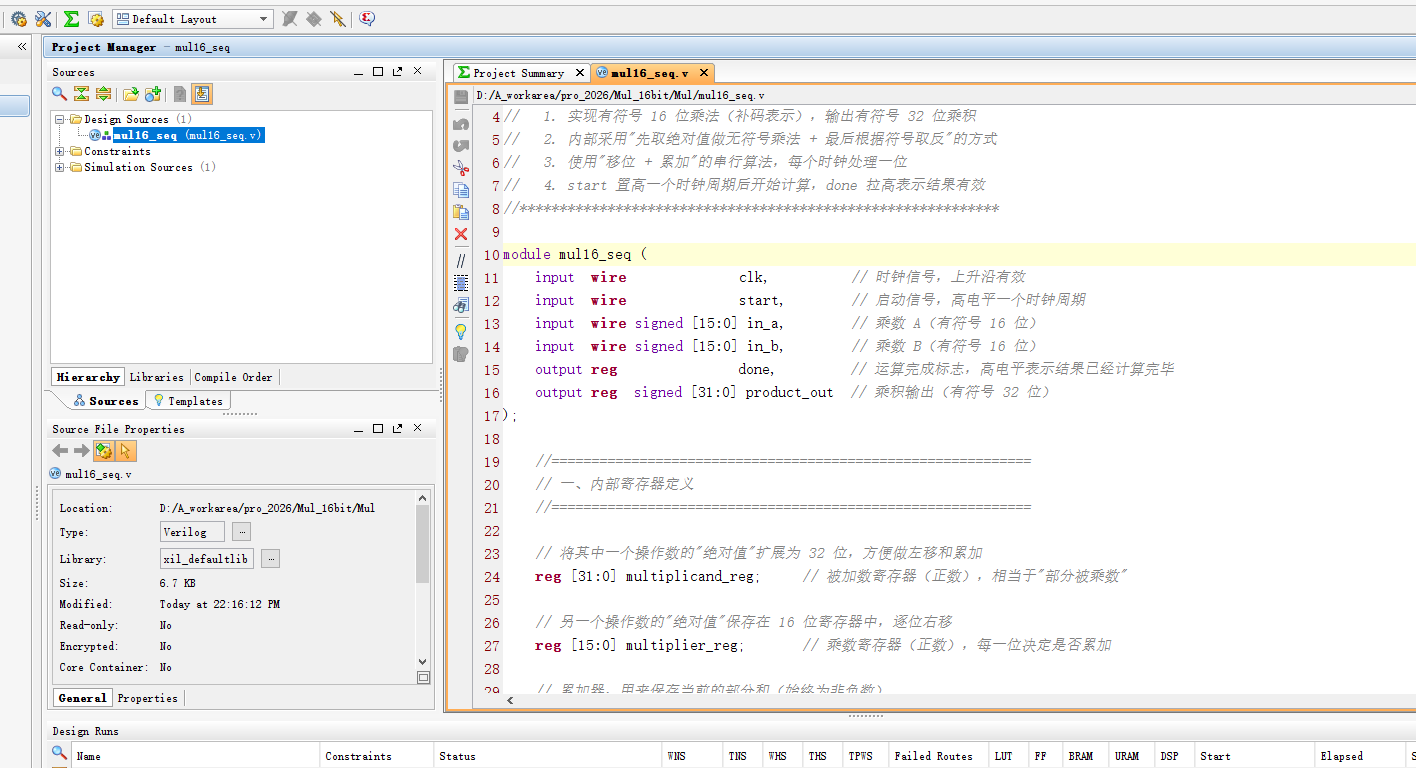

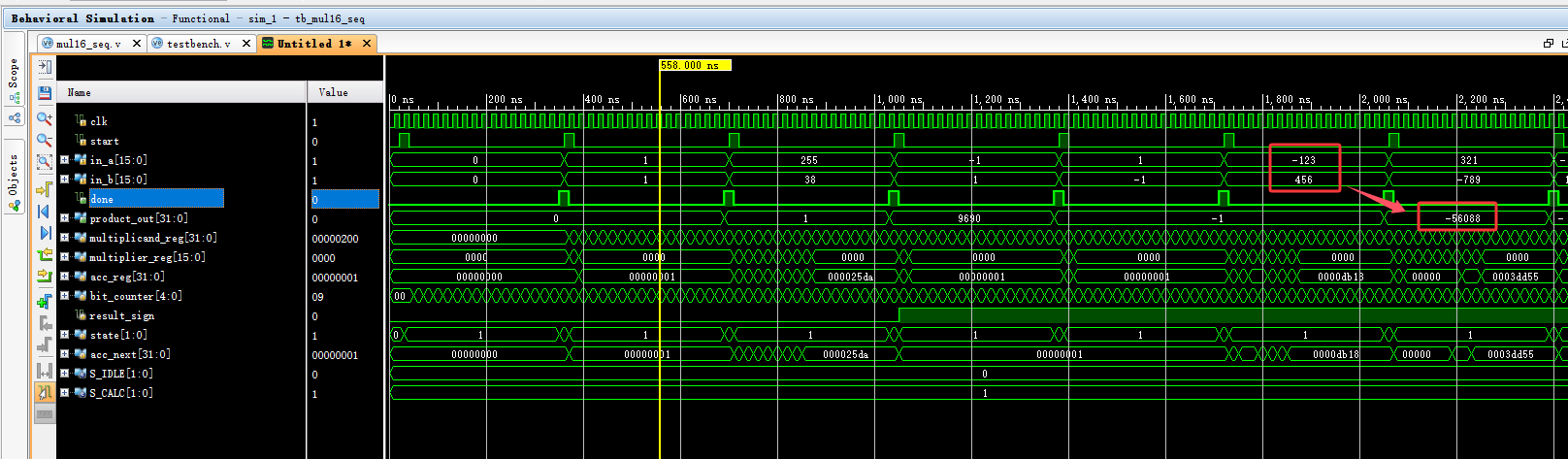

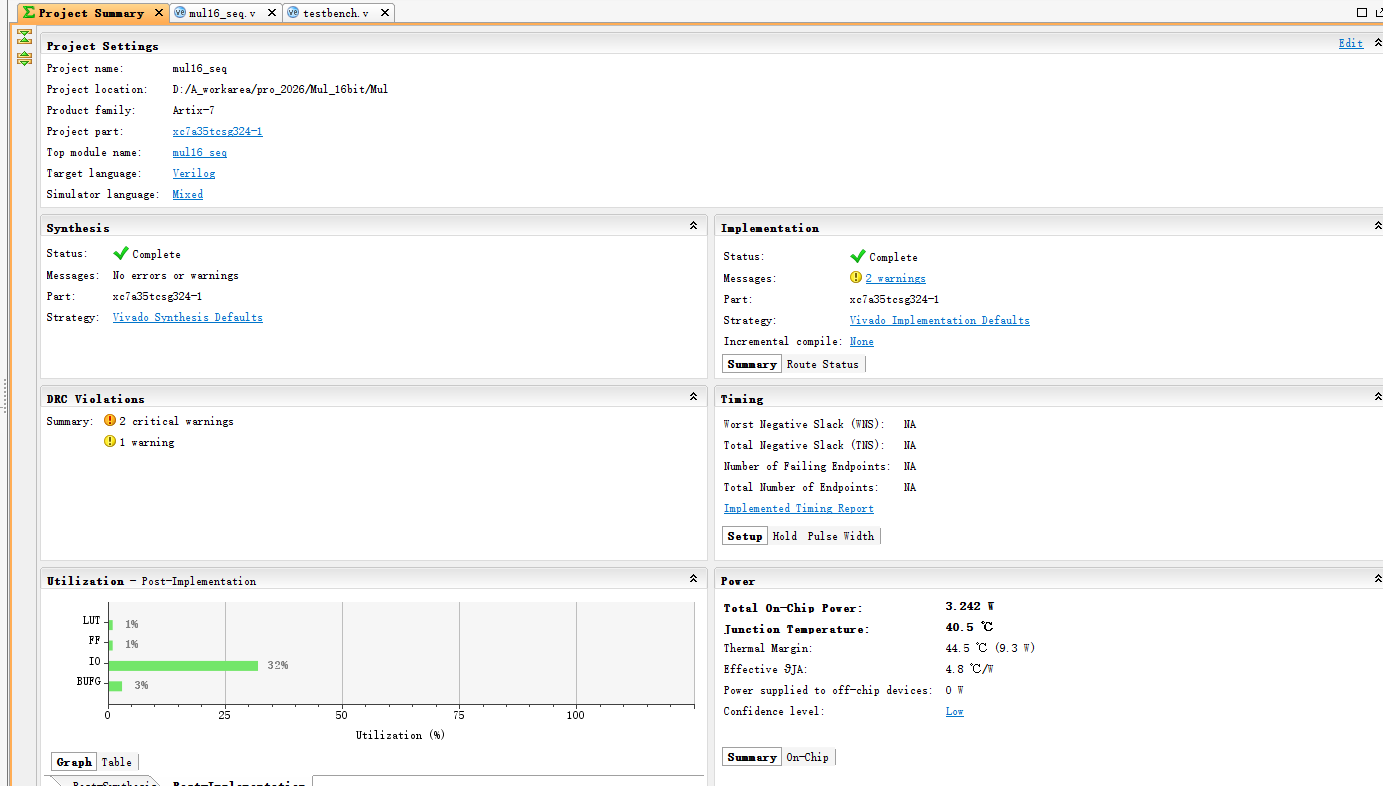

设计文档包含工程结构、程序编译、RTL 结构、Testbench 和仿真说明，并配有对应设计文档图片。仿真测试包括 10 组固定测试用例和 50 组随机测试用例，覆盖零值、正负号组合、16 位边界输入及最大正数乘法；测试输出显示 60 组样例全部通过，结果与参考乘积一致。

部分代码

以下展示顶层模块 mul16_seq 的部分代码，完整源码请下载压缩包查看。

module mul16_seq (
    input  wire              clk,          // 时钟信号，上升沿有效
    input  wire              start,        // 启动信号，高电平一个时钟周期
    input  wire signed [15:0] in_a,        // 乘数 A（有符号 16 位）
    input  wire signed [15:0] in_b,        // 乘数 B（有符号 16 位）
    output reg               done,         // 运算完成标志，高电平表示结果已经计算完毕
    output reg  signed [31:0] product_out  // 乘积输出（有符号 32 位）
);

    //============================================================
    // 一、内部寄存器定义
    //============================================================

    // 将其中一个操作数的"绝对值"扩展为 32 位，方便做左移和累加
    reg [31:0] multiplicand_reg;     // 被加数寄存器（正数），相当于"部分被乘数"

    // 另一个操作数的"绝对值"保存在 16 位寄存器中，逐位右移
    reg [15:0] multiplier_reg;       // 乘数寄存器（正数），每一位决定是否累加

    // 累加器，用来保存当前的部分和（始终为非负数）
    reg [31:0] acc_reg;              // 部分乘积寄存器（正数）

    // 计数器，用来记录已经处理了多少位（最多 16 位）
    reg [4:0]  bit_counter;          // 范围足够覆盖 0~16

    // 记录结果的符号：0 表示正数或 0，1 表示负数
    reg        result_sign;          // 最终结果的符号位

    // 简单的状态机定义
    localparam S_IDLE  = 2'b00;      // 空闲状态，等待 start
    localparam S_CALC  = 2'b01;      // 计算状态，进行移位与累加
    reg [1:0] state;                 // 当前状态

    // 用于保存"下一拍累加器的值"，方便在最后一拍直接输出结果
    reg [31:0] acc_next;             // 下一个周期的部分乘积（正数）

    //============================================================
    // 二、组合逻辑：根据当前最低位决定是否累加
    //============================================================
    // 说明：
    //   - 在计算状态下，如果乘数寄存器的最低位为 1，
    //     则需要把当前的 multiplicand_reg 加到部分和 acc_reg 中；
    //   - 如果最低位为 0，则保持 acc_reg 不变。
    //   - 这里使用组合逻辑提前计算 acc_next，便于在最后一拍使用。
    //============================================================
    always @(*) begin
        if (state == S_CALC && multiplier_reg[0] == 1'b1) begin
            acc_next = acc_reg + multiplicand_reg;  // 需要累加
        end else begin
            acc_next = acc_reg;                     // 不需要累加
        end
    end

    //============================================================
    // 三、时序逻辑：状态机与寄存器更新
    //============================================================
    // 说明：
    //   - 所有寄存器都在时钟上升沿更新
    //   - 无异步复位，为了简化仿真，初始值在 initial 代码块中给出
    //   - 实际工程中可根据需要增加复位信号
    //============================================================
    initial begin
        state            = S_IDLE;          // 上电后默认处于空闲状态
        multiplicand_reg = 32'd0;
        multiplier_reg   = 16'd0;
        acc_reg          = 32'd0;
        bit_counter      = 5'd0;
        result_sign      = 1'b0;
        product_out      = 32'sd0;
        done             = 1'b0;
    end

    // 主状态机与运算过程
    always @(posedge clk) begin
        case (state)
            //----------------------------------------------------
            // 空闲状态：等待 start 信号
            //----------------------------------------------------
            S_IDLE: begin
                done        <= 1'b0;      // 空闲时 done 置 0
                bit_counter <= 5'd0;      // 计数器清零

                if (start == 1'b1) begin
                    // 计算最终结果的符号：两个操作数符号位异或
                    result_sign <= in_a[15] ^ in_b[15];

                    // 对输入取绝对值，只对幅值做无符号乘法
                    // 说明：这里使用补码取反加一的方式求绝对值
                    //       例如：-3 的补码为 ...1101，取绝对值后得到 3
                    if (in_b[15] == 1'b1) begin
                        multiplicand_reg <= {16'd0, (~in_b + 16'sd1)}; // |in_b|
                    end else begin
                        multiplicand_reg <= {16'd0, in_b};             // 正数直接使用
                    end

                    if (in_a[15] == 1'b1) begin
                        multiplier_reg   <= (~in_a + 16'sd1);          // |in_a|
                    end else begin
                        multiplier_reg   <= in_a;                      // 正数直接使用
                    end

                    // 清空累加器
                    acc_reg          <= 32'd0;

                    // 进入计算状态
                    state            <= S_CALC;
                end
            end

            //----------------------------------------------------
            // 计算状态：每个时钟周期处理一位
            //----------------------------------------------------
            S_CALC: begin
                // 首先更新累加器（是否加 multiplicand_reg 由 acc_next 决定）
                acc_reg <= acc_next;

                // 准备下一位运算：被加数左移一位，乘数右移一位
                multiplicand_reg <= multiplicand_reg << 1;
                multiplier_reg   <= multiplier_reg >> 1;

// ... 以下代码略，完整源码请下载压缩包查看

代码文件（付费下载）
