模型机时序部件设计 Verilog Quartus

名称：模型机时序部件设计 Verilog Quartus

软件：Quartus

语言：Verilog

功能介绍

该工程使用 Verilog 实现模型机中的五类基础时序部件：状态切换模块 SM、8 位指令寄存器 IR、1 位状态寄存器 PSW、8 位程序计数器 PC，以及由 4 个 8 位寄存器组成的通用寄存器组。模块覆盖时钟触发、条件装载、状态保持、计数递增和寄存器选择读写等常见时序逻辑功能，适合用于计算机组成原理及数字系统课程中的时序部件设计与 Quartus 工程实践。 各模块均采用时钟下降沿更新状态。SM 在使能有效时翻转输出；IR 和 PSW 根据各自使能采样输入；PC 可装载输入值或递增计数，装载信号优先；寄存器组通过独立的源、目的选择信号读出对应数据，并由写使能和目的地址控制写入。工程提供各模块的 Verilog 源码及 Quartus 工程文件，可用于理解模块划分、控制信号作用和时序电路的基本实现方式。

运行环境

硬件描述语言：Verilog 开发软件：Quartus 工程器件设置为 MAX II 系列，型号 EPM0T144I-5。

设计思路

本设计围绕模型机中的基础时序部件展开，采用 Verilog 描述状态保持、指令保存、程序计数和寄存器读写等行为。各模块统一以时钟下降沿作为状态更新时刻，通过使能或控制信号决定是否装载新数据；未满足更新条件时，寄存器保持当前值。 SM 模块在使能有效时翻转输出，用于演示简单状态切换；IR 在装载使能有效时保存 8 位输入；PSW 在使能有效时采样并保存 1 位状态输入。PC 支持装载外部 8 位数据，也可在递增控制有效时加一，装载控制优先于递增控制。 寄存器组由 4 个 8 位寄存器构成，源寄存器和目的寄存器分别通过 2 位选择信号进行组合读出；写使能有效时，目的寄存器选择信号决定被写入的寄存器。工程配有 Quartus 仿真工程文件，可用于观察各模块的控制与时序行为，并结合时序分析结果了解建立、保持及工作频率等指标。

模块结构

工程顶层模块为 `pc`，主要设计模块包括： - `sm`：带使能的状态翻转模块。 - `ir`：带装载使能的 8 位指令寄存器。 - `psw`：带使能的 1 位状态寄存器。 - `pc`：支持数据装载与加一操作的 8 位程序计数器。 - `reg_group`：包含 4 个 8 位寄存器，提供源、目的寄存器选择读出及条件写入。 Quartus 工程文件为 `timing_comp.qpf` 和 `timing_comp.qsf`，配有各模块的波形工程文件。

开发板验证

工程包含 Quartus 管脚约束与分配文件，可用于配合目标开发板进行引脚配置与验证。

仿真图/仿真说明/设计文档图片

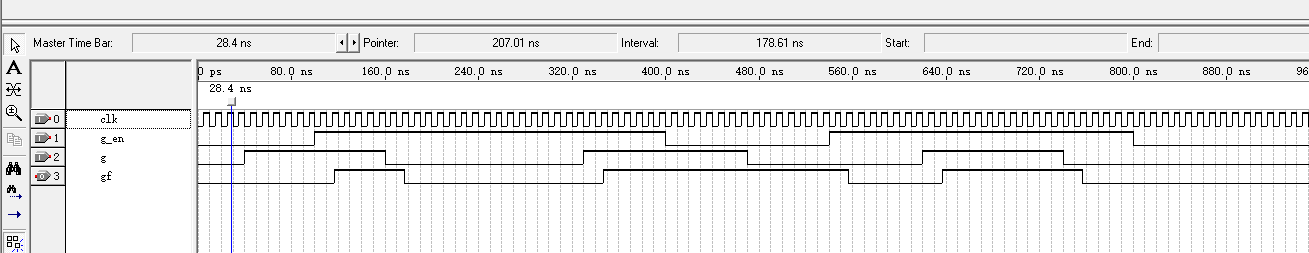

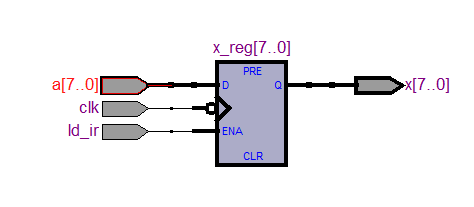

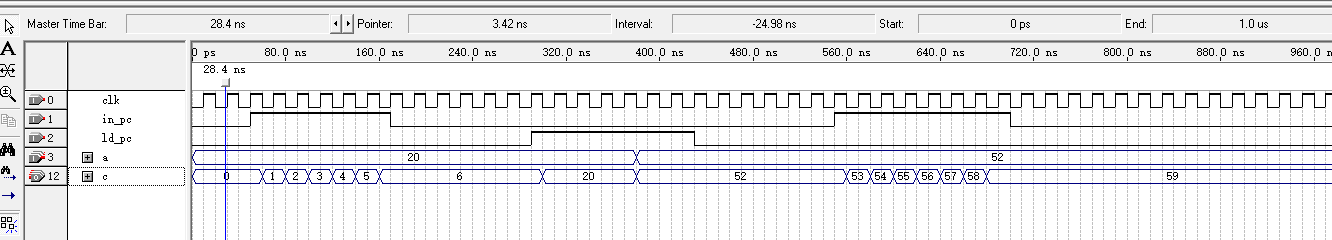

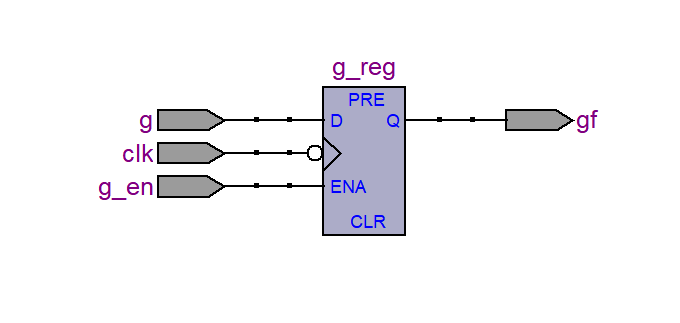

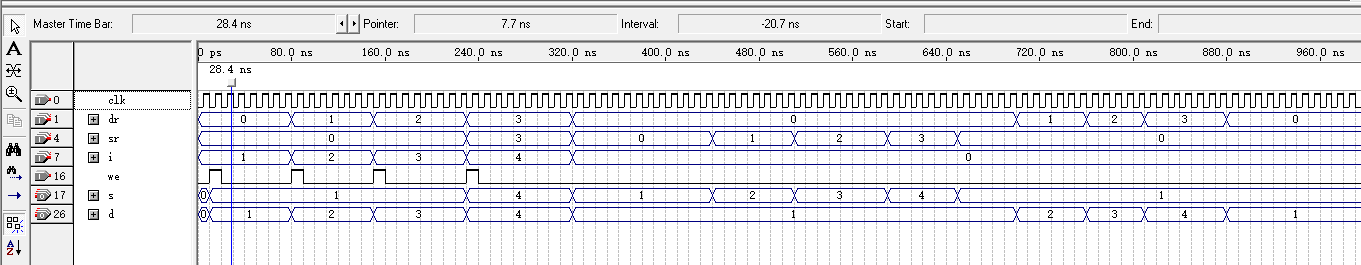

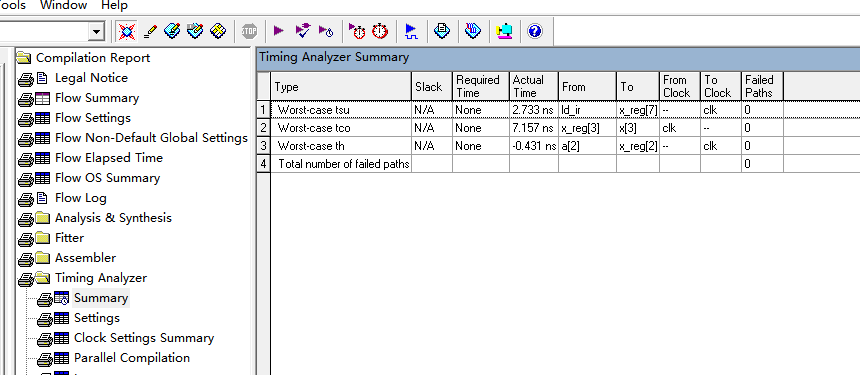

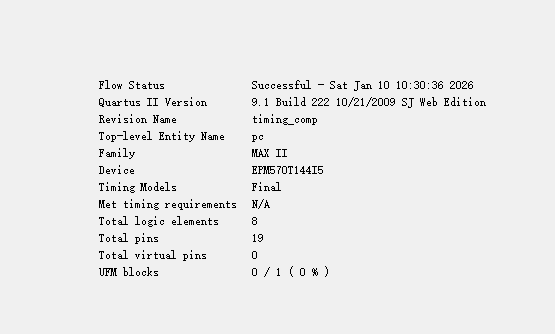

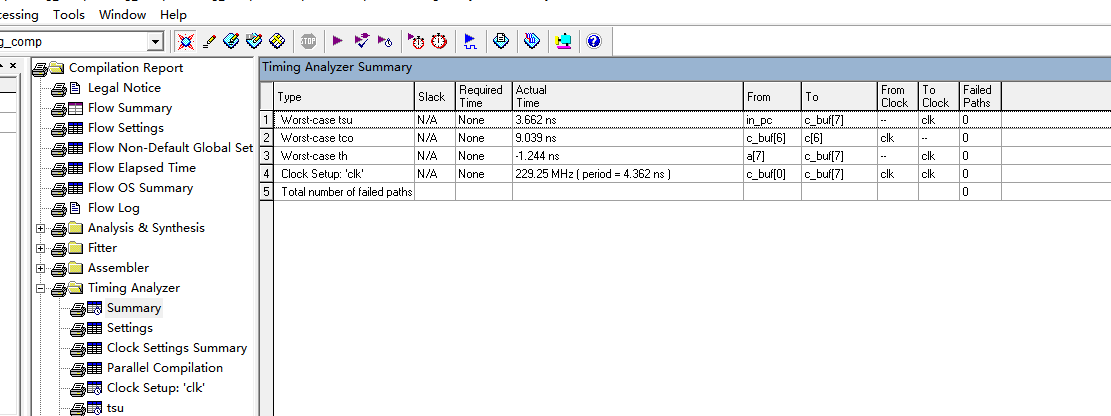

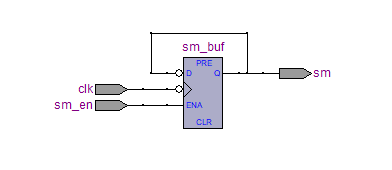

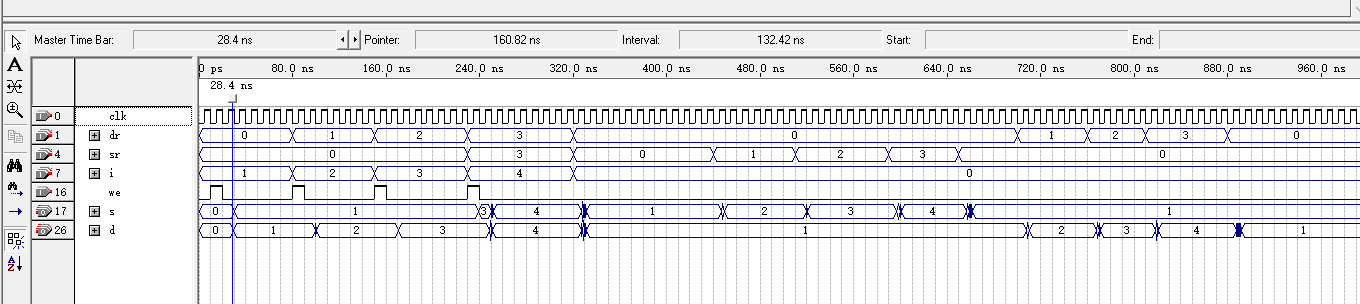

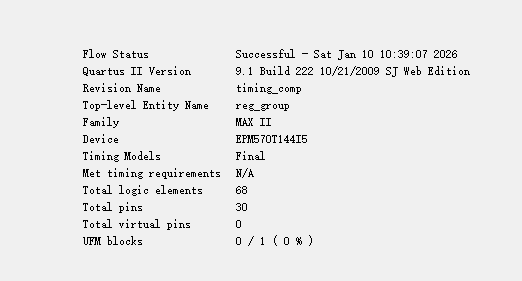

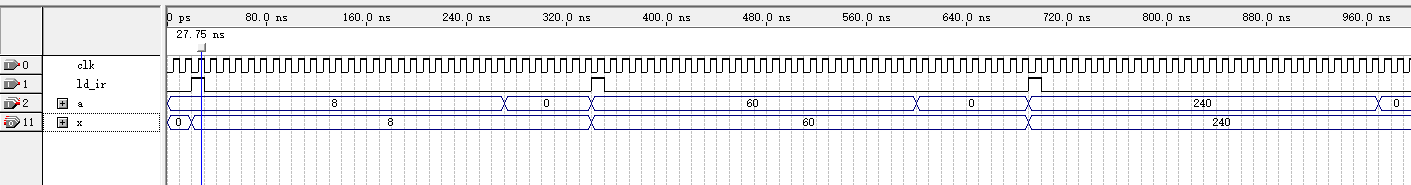

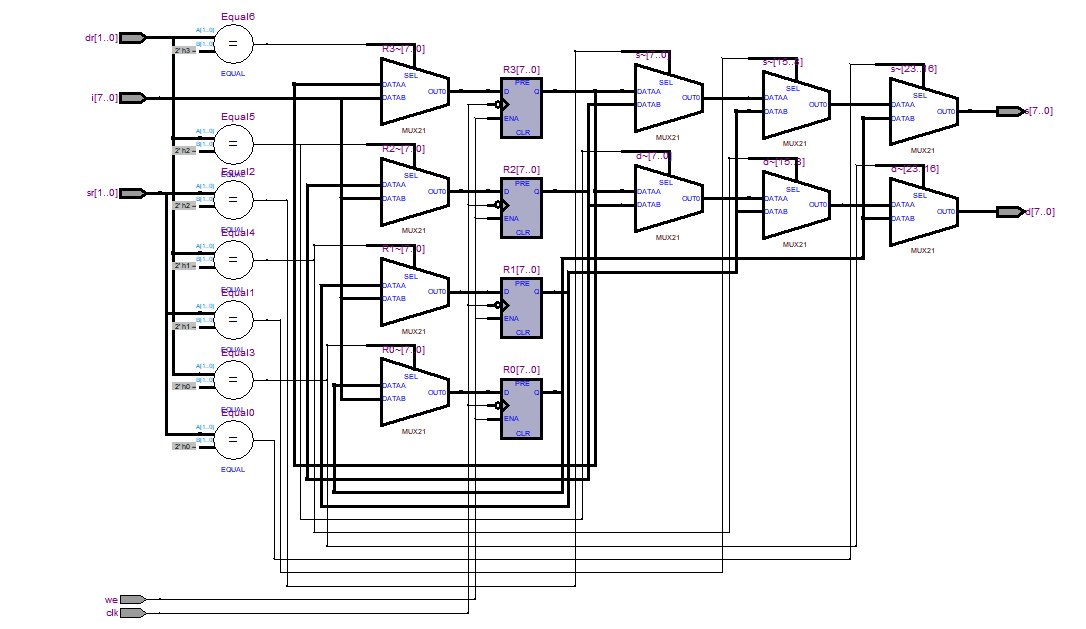

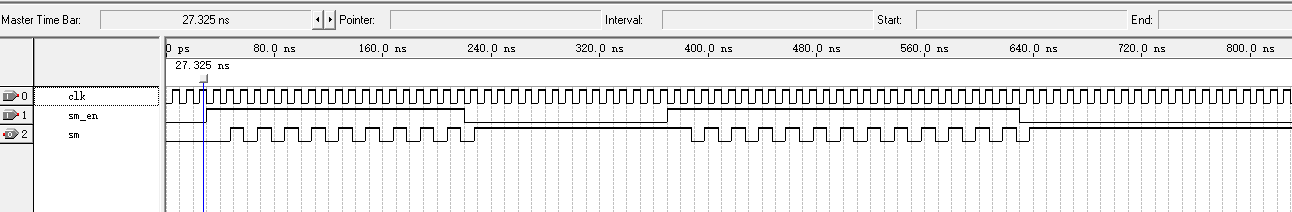

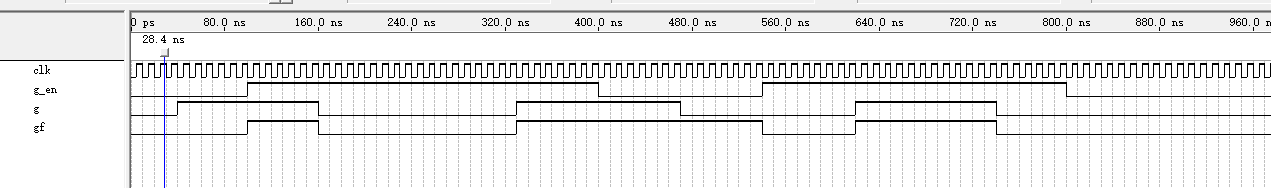

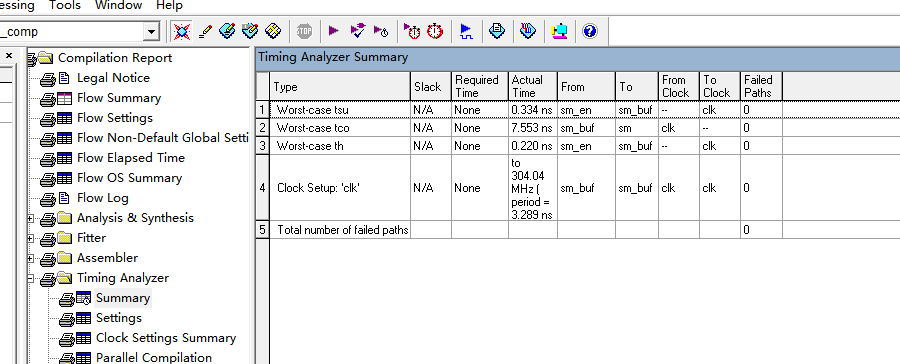

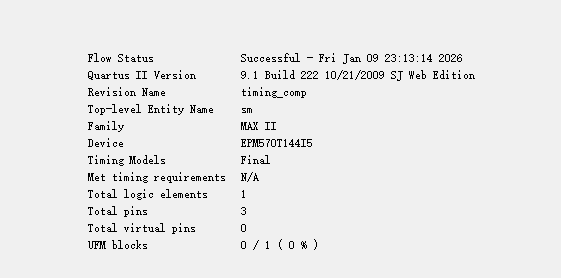

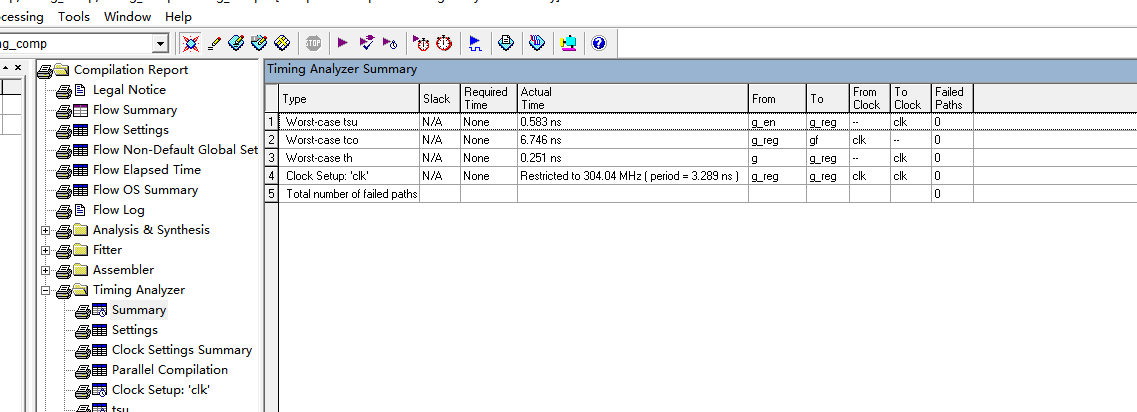

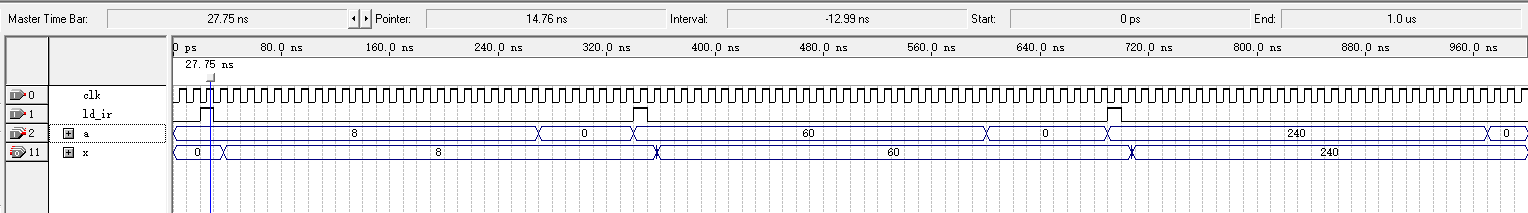

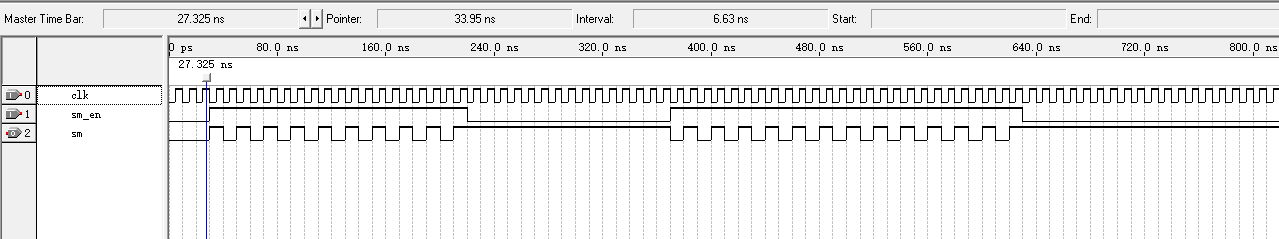

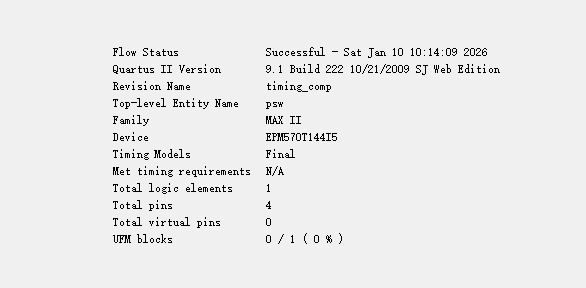

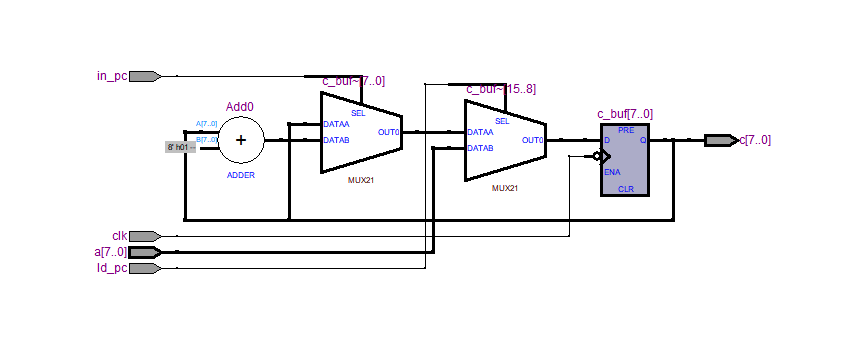

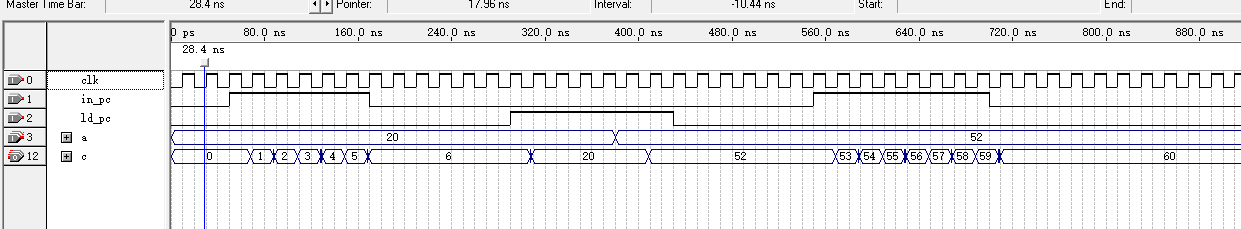

工程配有 SM、IR、PSW、PC 和寄存器组的 Quartus 波形文件，以及 ModelSim 仿真相关工程文件，可用于查看功能仿真和时序仿真过程。设计文档配有各模块的 RTL 视图、仿真波形及时序分析图片。

部分代码

以下展示顶层模块 pc 的部分代码，完整源码请下载压缩包查看。

module pc(
input clk,//时钟
input ld_pc,//装载控制信号
input in_pc,//自加1控制信号
input [7:0] a, //8位输入
output [7:0] c //8位输出
);
reg [7:0] c_buf=8'd0;
always@(negedge clk)//下降沿
	if(ld_pc)
		c_buf<=a;//8位输入
	else if(in_pc)
		c_buf<=c_buf+8'd1;//自加1

assign c = c_buf;

endmodule

代码文件（付费下载）
