FPGA DDS 信号发生器 Verilog Quartus

名称：FPGA DDS 信号发生器 Verilog Quartus

软件：Quartus

语言：Verilog

开发板/平台：Cyclone IV FPGA开发板

功能介绍

本工程实现基于 FPGA 的 DDS 信号发生器，采用 Verilog 与 Quartus 工程组织方式，面向 Cyclone IV FPGA 开发环境。设计通过 ROM 查表产生波形采样数据，并提供 DAC 数据及时钟接口；顶层还包含 ADC 数据采集和数码管显示连接，可用于搭建信号输出与输入观测的实验平台。 工程结构涵盖 DDS 主体、波形 ROM、按键消抖、参数控制、显示格式化及 LCD1602 驱动等功能模块，适合参考 FPGA 波形发生器的模块划分、顶层接口连接和外设显示实现。随附的工程文件与管脚分配设置便于在 Quartus 中查看和配置项目。

运行环境

硬件平台：Cyclone IV FPGA 开发板及高速 AD/DA 接口模块。开发软件：Quartus。设计语言：Verilog。

设计思路

设计以 FPGA 为核心，通过数字查表方式生成周期波形，并将采样数据送往 DAC 输出。顶层 adda_test 使用 ROM 地址作为波形采样索引，在时钟边沿更新地址并将 ROM 数据连接到 DAC 数据端；DAC 时钟直接由系统时钟提供，形成连续的数字波形输出链路。 顶层同时采集 ADC 的 8 位输入数据，在复位释放后锁存到内部寄存器，并将数据拆分为十进制各位，交由数码管模块显示。工程还包含 DDS、波形 ROM、按键消抖、参数控制、显示格式化和 LCD 驱动等模块，可用于组织波形数据生成与人机交互相关逻辑。

模块结构

工程顶层为 adda_test，连接波形 ROM、数码管显示模块，并处理 ADC 输入数据及 DAC 输出接口。DDS 相关模块包括 dds_top、dds、wave_rom，以及正弦、三角和方波 ROM；交互显示部分包括按键消抖、DDS 参数控制、显示格式化、LCD1602 顶层与驱动模块。

开发板验证

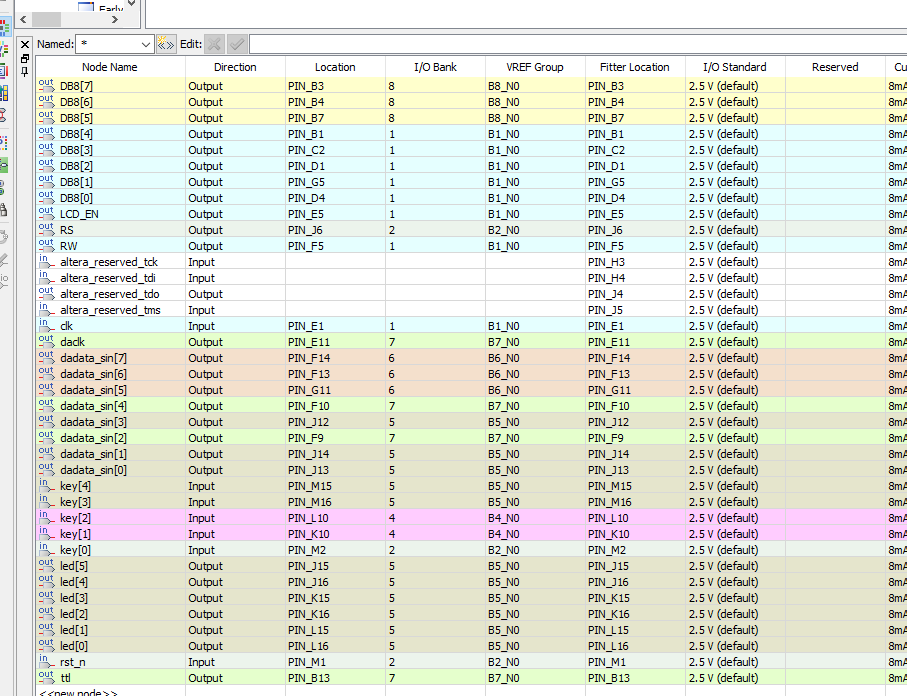

工程提供了 Cyclone IV FPGA 开发板的管脚分配文件，可用于对应引脚配置与硬件验证。顶层设计连接 DAC 数据与时钟输出、ADC 数据与时钟输入，并包含数码管显示接口。

演示视频

演示视频展示 DDS 信号发生器的运行过程，可结合 FPGA 输出及外接转换模块观察信号生成效果。

仿真图/仿真说明/设计文档图片

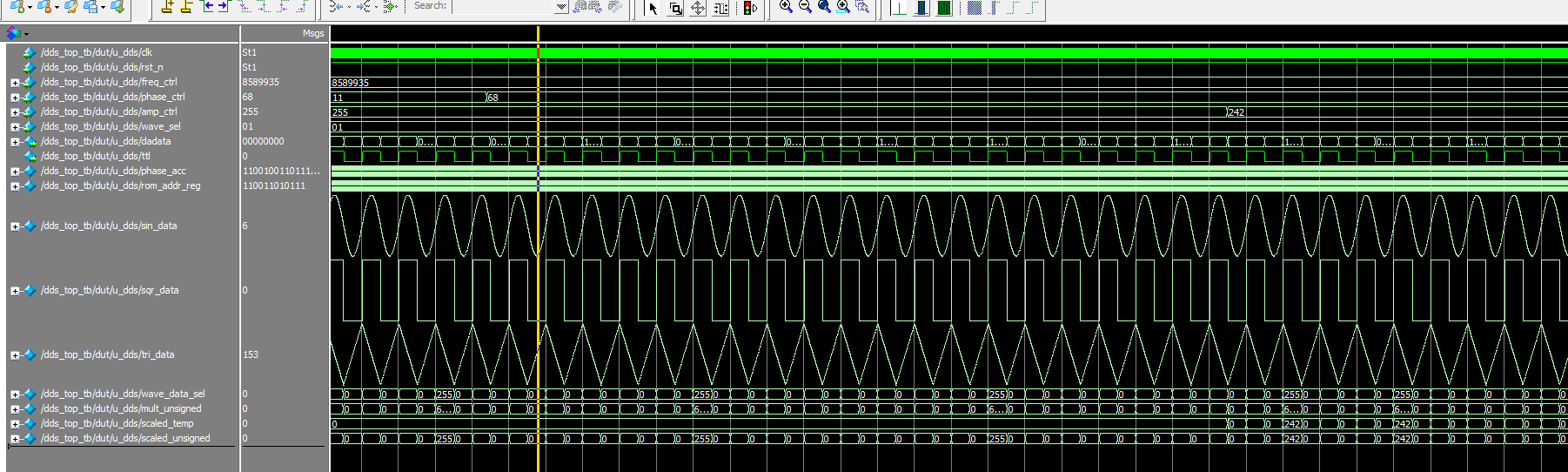

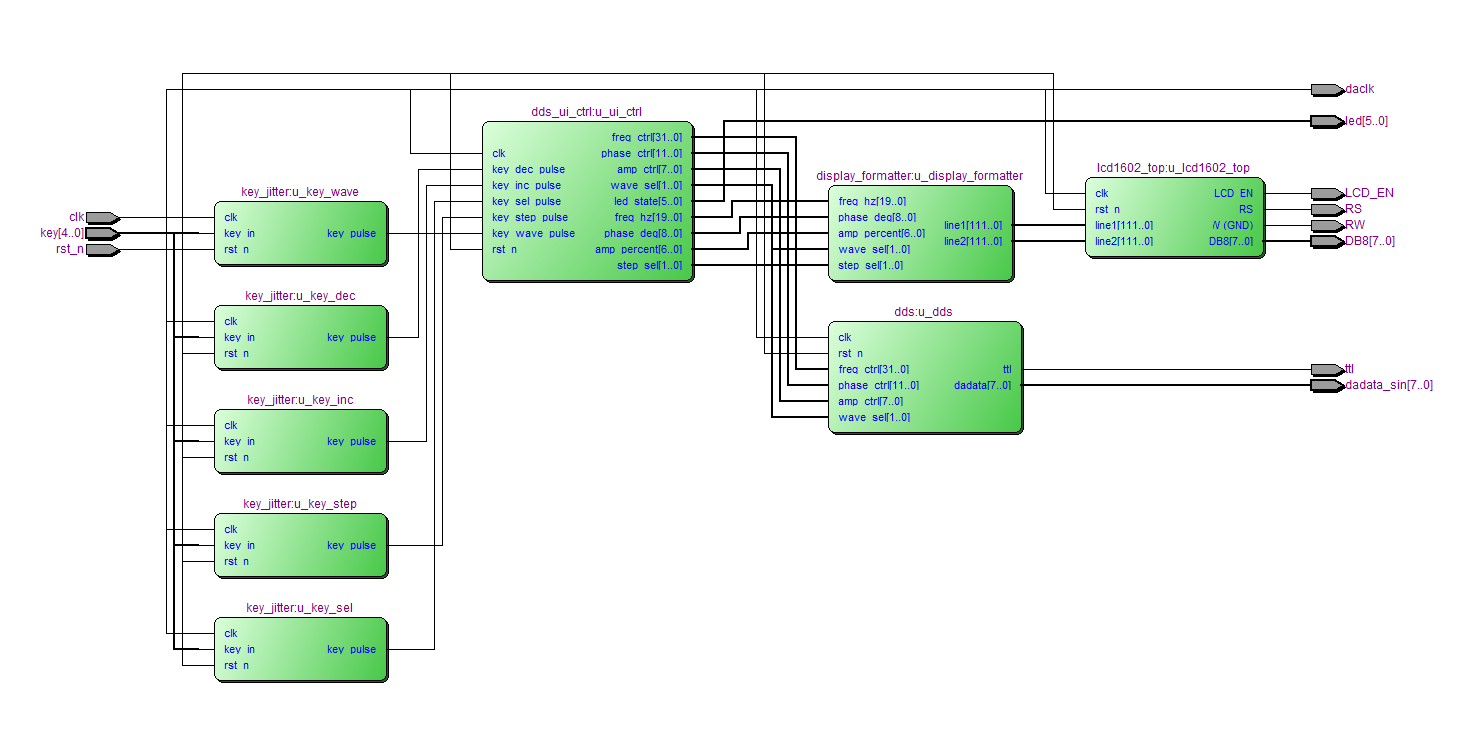

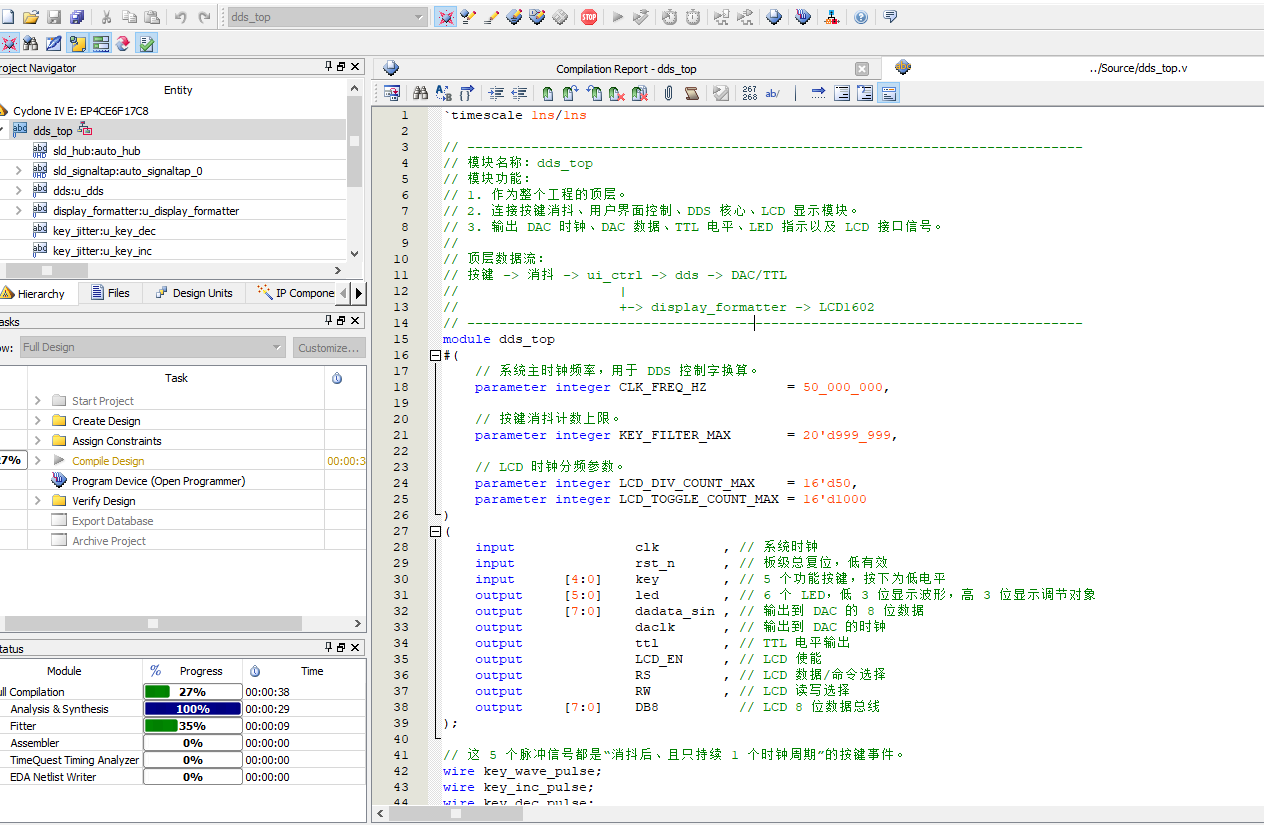

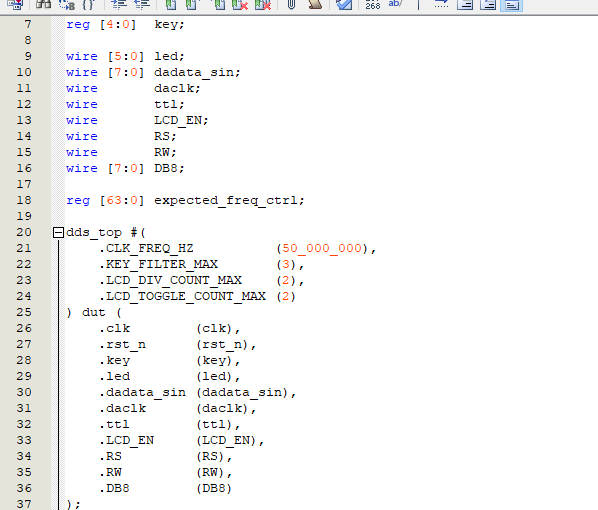

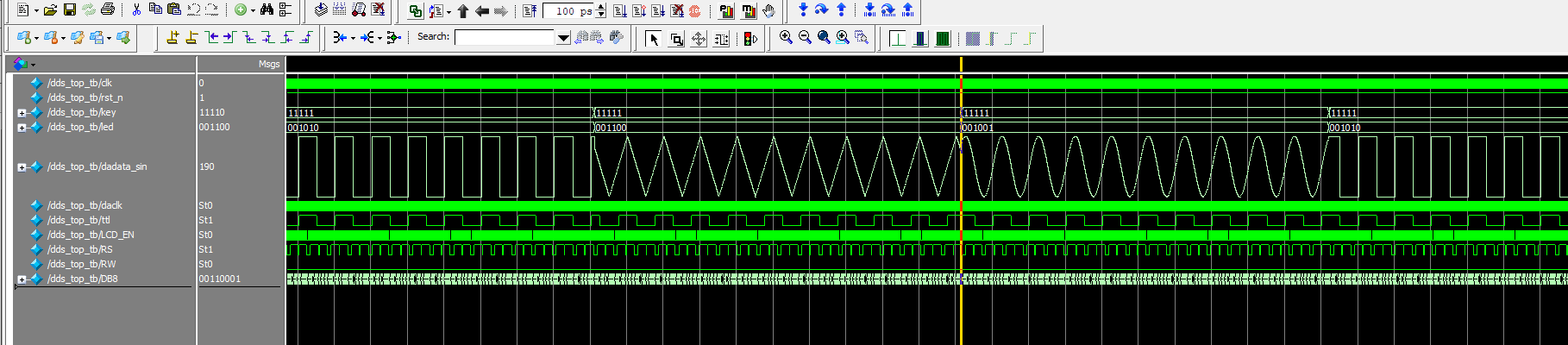

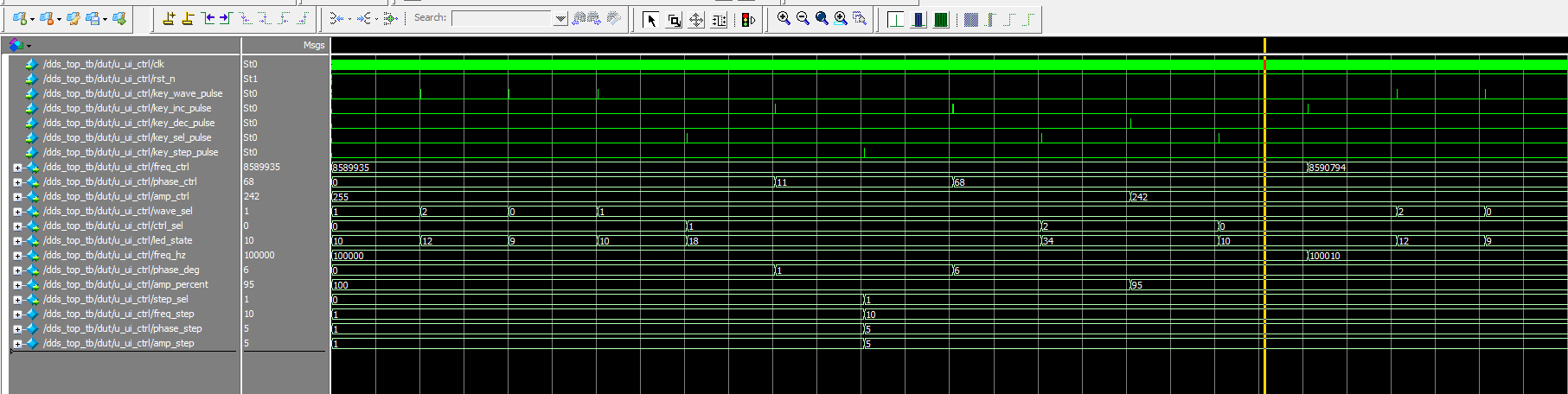

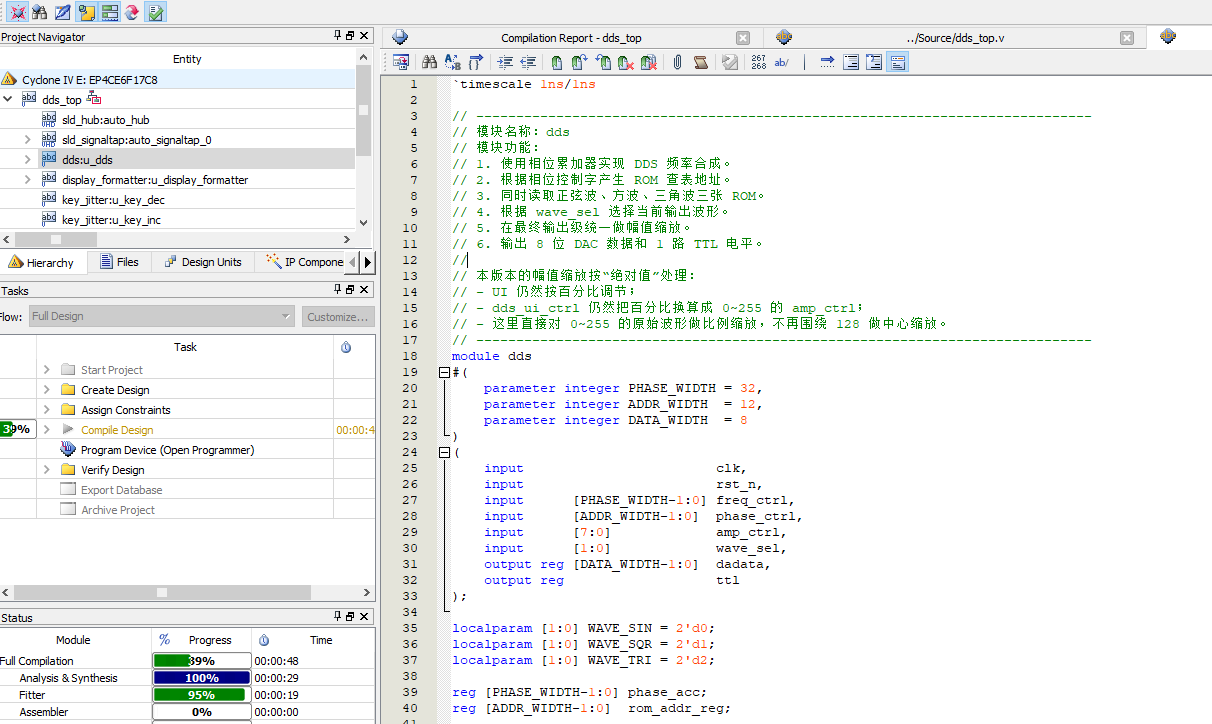

提供的设计文档图片涵盖工程文件、程序编译、RTL 图、管脚分配、Testbench，以及顶层波形输出控制和 DDS 频率控制字、相位控制字、幅度控制字相关仿真图。可结合这些图示了解模块连接与控制信号关系。

部分代码

以下展示顶层模块 adda_test 的部分代码，完整源码请下载压缩包查看。

module adda_test(
    input clk,            //fpga clock
	 input	rst_n,
	 output daclk,
    output [7:0] dadata,       //DA data
	 output adclk,
	 input [7:0] addata,         //AD data
	output	ad_test,
	output 		[5:0]	sm_bit	,//数码管位选输出引脚
	output 		[7:0] 	sm_seg	//数码管段选输出引脚
    );

reg	[31:0]	cnt=0;
reg [8:0] rom_addr;
reg [7:0] ad_data=0;
wire 	[7:0] rom_data;
wire	[3:0]	ge;
wire	[3:0]	shi;
wire	[3:0]	bai;
wire	[3:0]	qian;
wire	[3:0]	wan;
wire	[3:0]	swan;
reg		[7:0]	ttl_data=0;
reg				ad_clk=0;
reg		[15:0]	ad_clk_div_cnt=0;
assign	swan	=ad_data/100000%10;
assign	wan		=ad_data/10000%10;
assign	qian	=ad_data/1000%10;
assign	bai		=ad_data/100%10;
assign	shi		=ad_data/10%10;
assign	ge		=ad_data%10;
assign dadata=rom_data;             //DA output the data from ROM
assign daclk=clk;
assign adclk=clk;//ad_clk;
assign	ad_test=ad_data[0]&ad_data[1]&ad_data[2]&ad_data[3]&ad_data[4]&ad_data[5]&ad_data[6]&ad_data[7];
always @(negedge clk)begin
	if(ad_clk_div_cnt==16'hffff)
		ad_clk_div_cnt<=0;
	else
		ad_clk_div_cnt<=ad_clk_div_cnt+1;
end
always @(negedge clk)begin
	if(ad_clk_div_cnt==0)
		ad_clk<=~ad_clk;
	else
		;
end
//DA output sin waveform
always @(negedge clk)begin
	if(cnt==1)
		cnt<=0;
	else
		cnt<=cnt+1;
end
always @(negedge clk)
begin
	if(cnt==0)
		rom_addr <= rom_addr + 1'b1 ;
	else;
end

always @(posedge clk or negedge rst_n)begin
	if(!rst_n)
		ad_data<=0;
	else //if(ad_data<addata)
      ad_data <= addata ;
	//else;
end


rom rom_inst (
  .clock(clk), // input clka
  .address(rom_addr), // input [8 : 0] addra
  .q(rom_data) // output [7 : 0] douta
);

//数码管显示模块
	smg Usmg(
	.clk		(clk		),
	.rst_n		(rst_n		),
	.swan		(swan		),
	.wan		(wan		),
	.qian		(qian		),
	.bai		(bai		),
	.shi		(shi		),
	.ge			(ge			),
	.sm_bit		(sm_bit		),
	.sm_seg		(sm_seg		)
	);


endmodule
