vivado序列检测器verilog代码ego1开发板验证

名称：vivado序列检测器verilog代码ego1开发板验证（代码在文末下载）

软件：VIVADO

语言：Verilog

代码功能：

设计一个111序列检测器。

要求:当检测到3个或3个以上的1时,输出为1,其他输入情况输出为0.

画出状态转移图,完成 Verilog描述。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在ego1开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

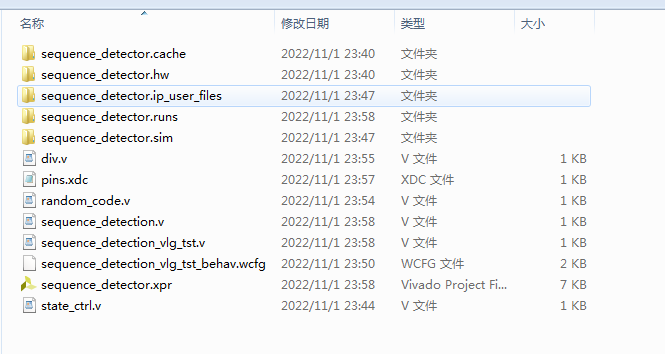

1. 工程文件

2. 程序文件

3. 程序编译

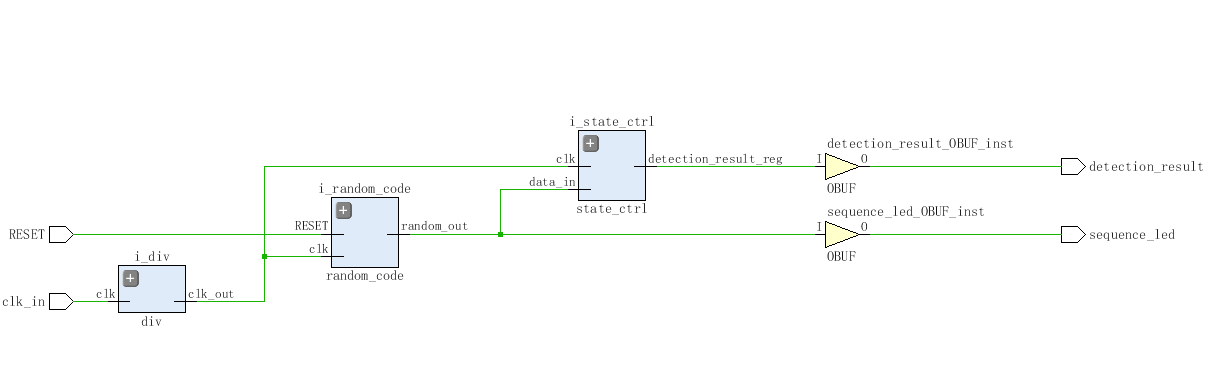

4. RTL图

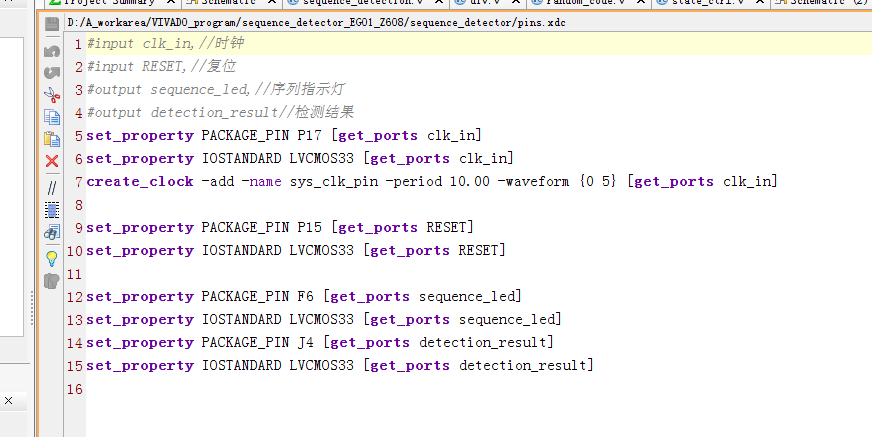

5. 管脚分配

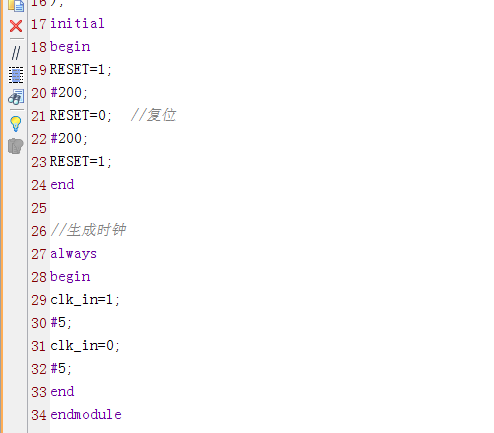

6. Testbench

7. 仿真图

整体仿真图

分频模块

随机序列产生模块

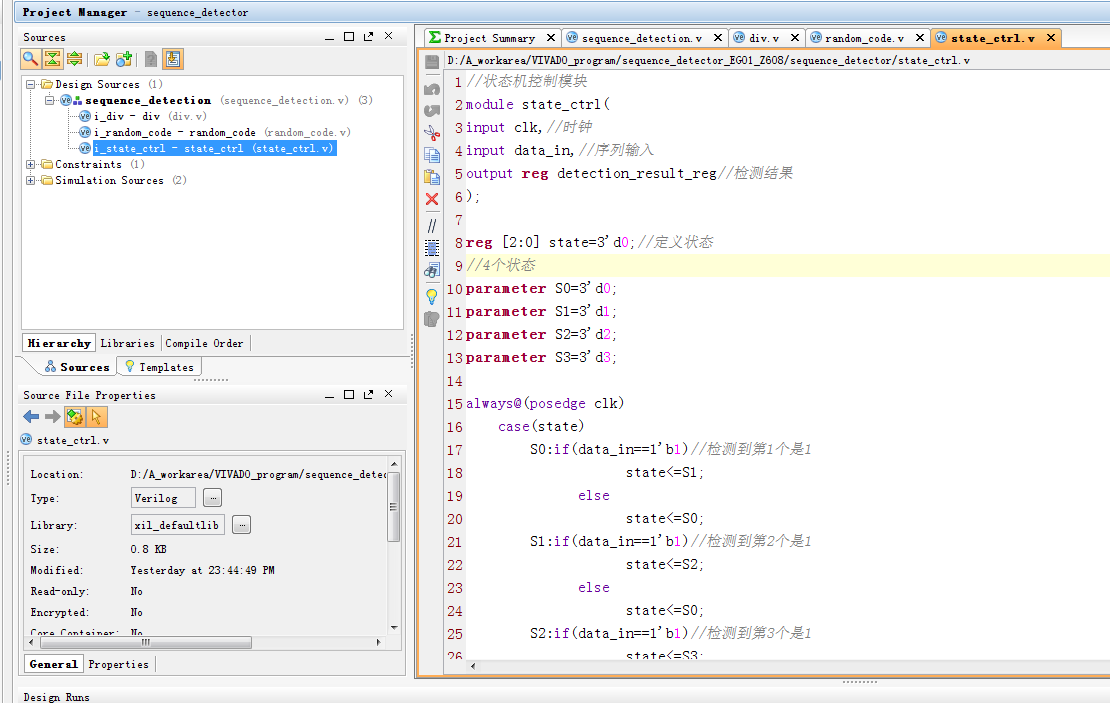

状态机控制模块

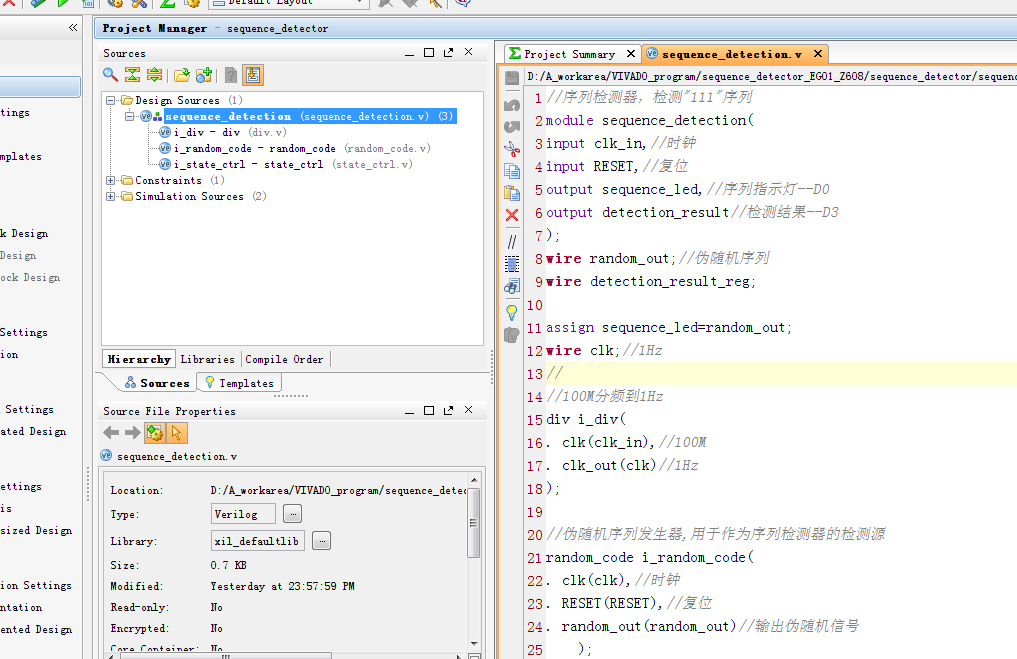

部分代码展示:

//序列检测器，检测"111"序列
module sequence_detection(
input clk_in,//时钟
input RESET,//复位
output sequence_led,//序列指示灯--D0
output detection_result//检测结果--D3
);
wire random_out;//伪随机序列
wire detection_result_reg;
assign sequence_led=random_out;
wire clk;//1Hz
//
//100M分频到1Hz
div i_div(
. clk(clk_in),//100M
. clk_out(clk)//1Hz
);
//伪随机序列发生器,用于作为序列检测器的检测源
random_code i_random_code(
. clk(clk),//时钟
. RESET(RESET),//复位
. random_out(random_out)//输出伪随机信号
    );
//状态机控制模块
state_ctrl i_state_ctrl(
. clk(clk),//时钟
. data_in(random_out),//序列输入
. detection_result_reg(detection_result)//检测结果
);
endmodule
