数字密码锁Verilog代码Quartus远程云端平台

名称：Quartus电子密码锁Verilog代码远程云端平台

软件：Quartus

语言：Verilog

代码功能：

电子密码锁

通过开关控制是否开始输入密码

可以通过按键控制输入密码

密码输入错误则报警

输入密码10秒内没有开锁则报警

开锁后数码管显示OP

内置初始密码1234

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在远程云端平台验证，远程云端平台如下，其他远程云端平台可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

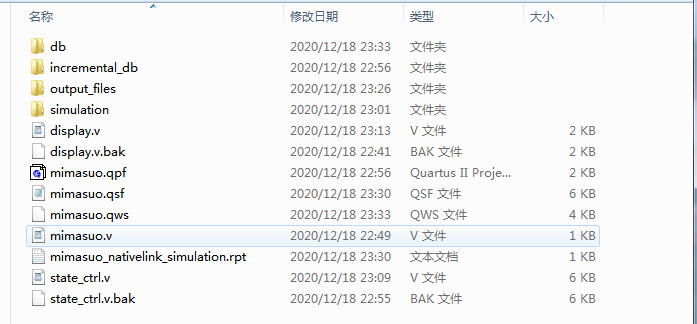

1. 工程文件

2. 程序文件

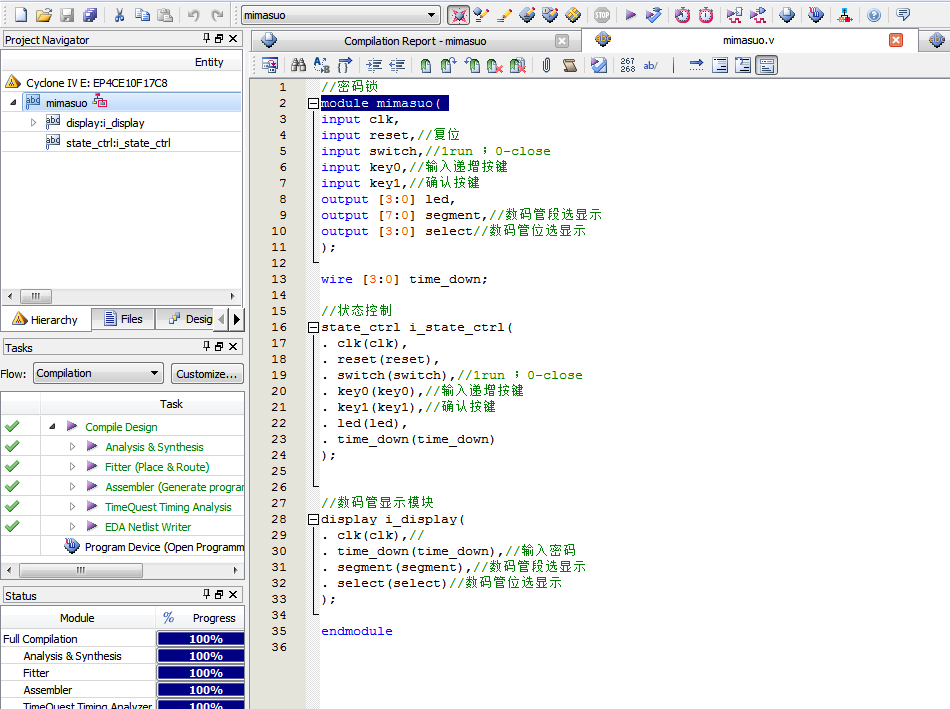

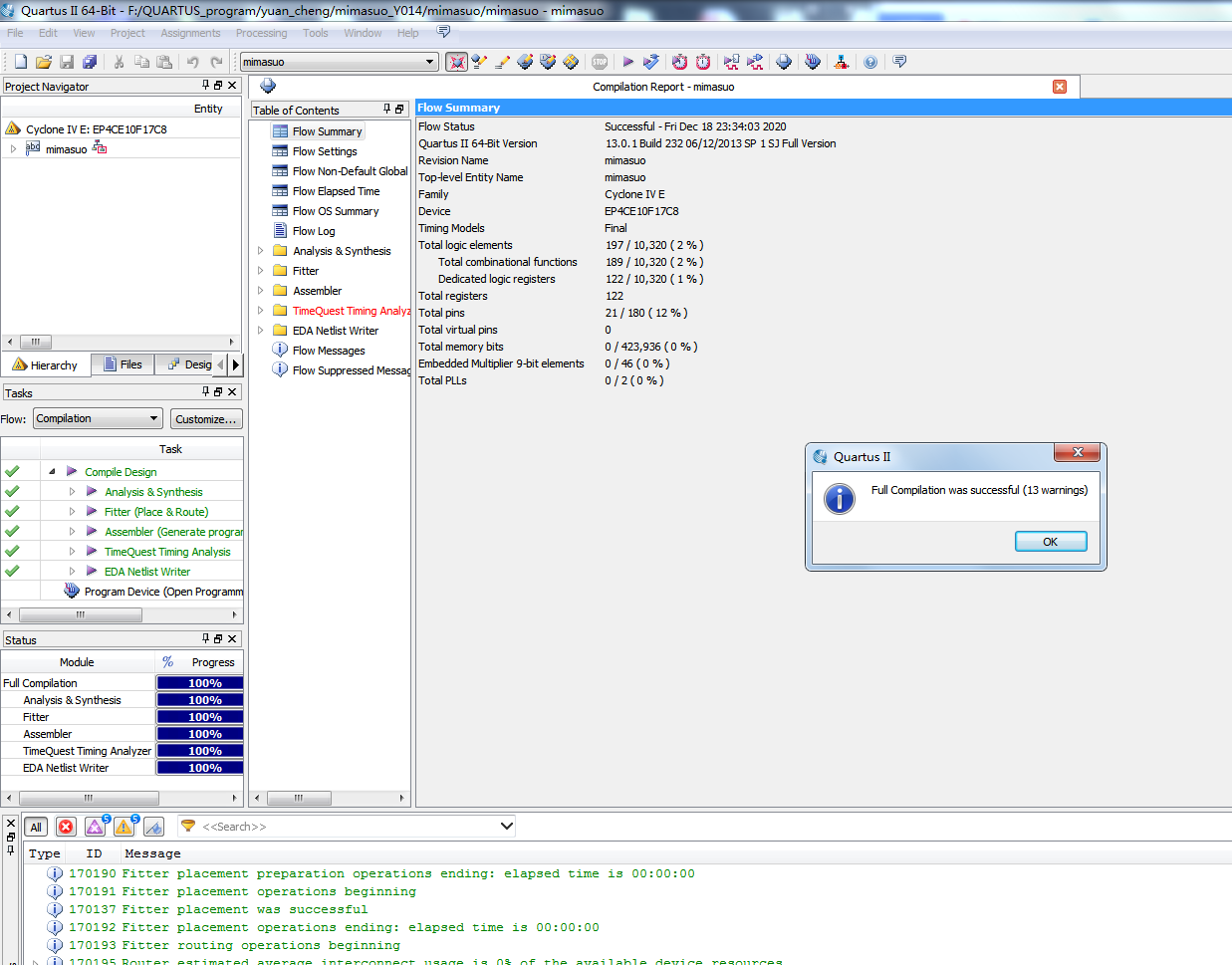

3. 程序编译

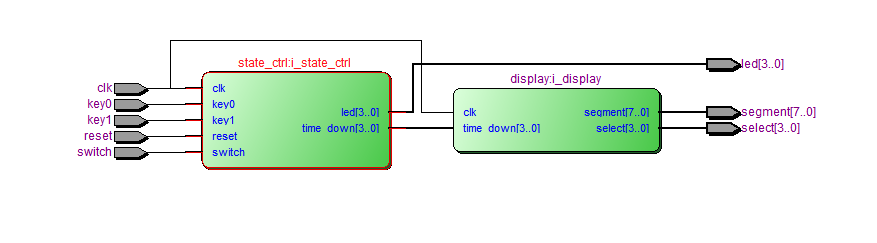

4. RTL图

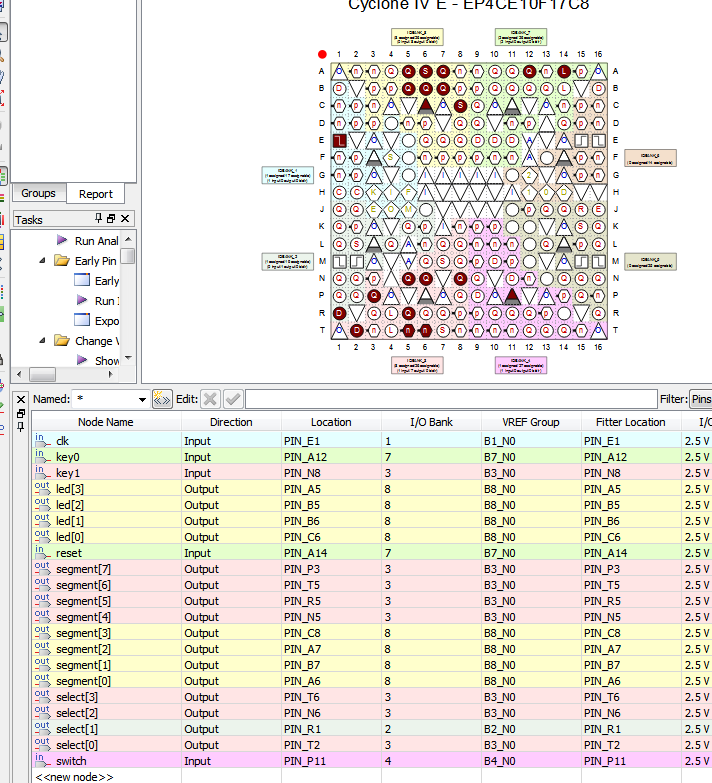

5. 管脚分配

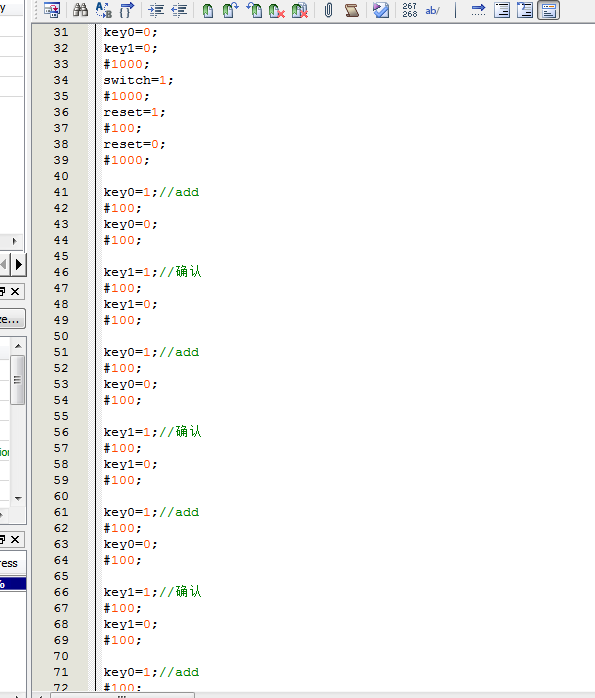

6. Testbench

7. 仿真图

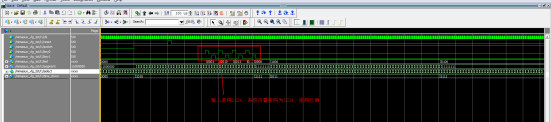

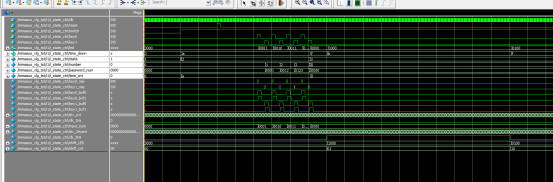

整体仿真图

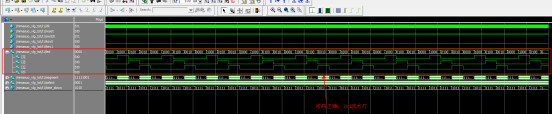

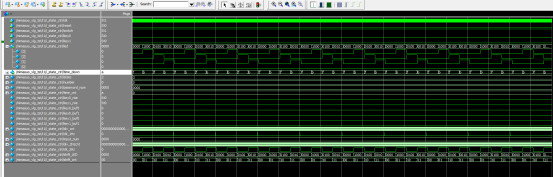

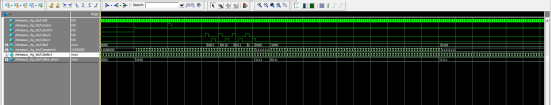

状态控制模块仿真图

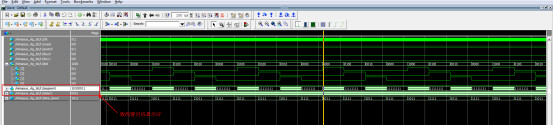

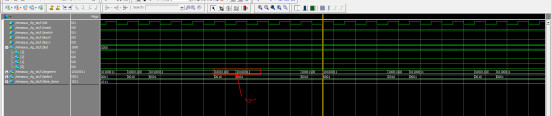

显示模块仿真图

部分代码展示:

//密码锁
module mimasuo(
input clk,
input reset,//复位
input switch,//1run ；0-close
input key0,//输入递增按键
input key1,//确认按键
output [3:0] led,
output [7:0] segment,//数码管段选显示
output [3:0] select//数码管位选显示
);
wire [3:0] time_down;
//状态控制
state_ctrl i_state_ctrl(
. clk(clk),
. reset(reset),
. switch(switch),//1run ；0-close
. key0(key0),//输入递增按键
. key1(key1),//确认按键
. led(led),
. time_down(time_down)
);
//数码管显示模块
display i_display(
. clk(clk),//
. time_down(time_down),//输入密码
. segment(segment),//数码管段选显示
. select(select)//数码管位选显示
);
endmodule

代码文件（付费下载）：
