智能抢答器Verilog代码Quartus远程云端平台

名称：Quartus智能抢答器Verilog代码远程云端平台

软件：Quartus

语言：Verilog

代码功能：

设计要求    (1)设计语言为Veri1og,硬件开发平台为 Spartan-3E开发板。数码管显示倒计时5秒;每名选手抢到后由数码管显示其得分增加1,一共进行    (2)设计基于FPGA的智能抢答器的设计,要求有四名参赛选手,每次抢答由5轮    (3)采用层次化的设计。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在远程云端平台验证，远程云端平台如下，其他远程云端平台可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

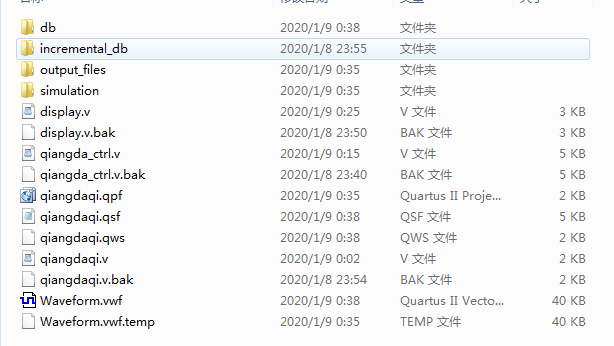

1. 工程文件

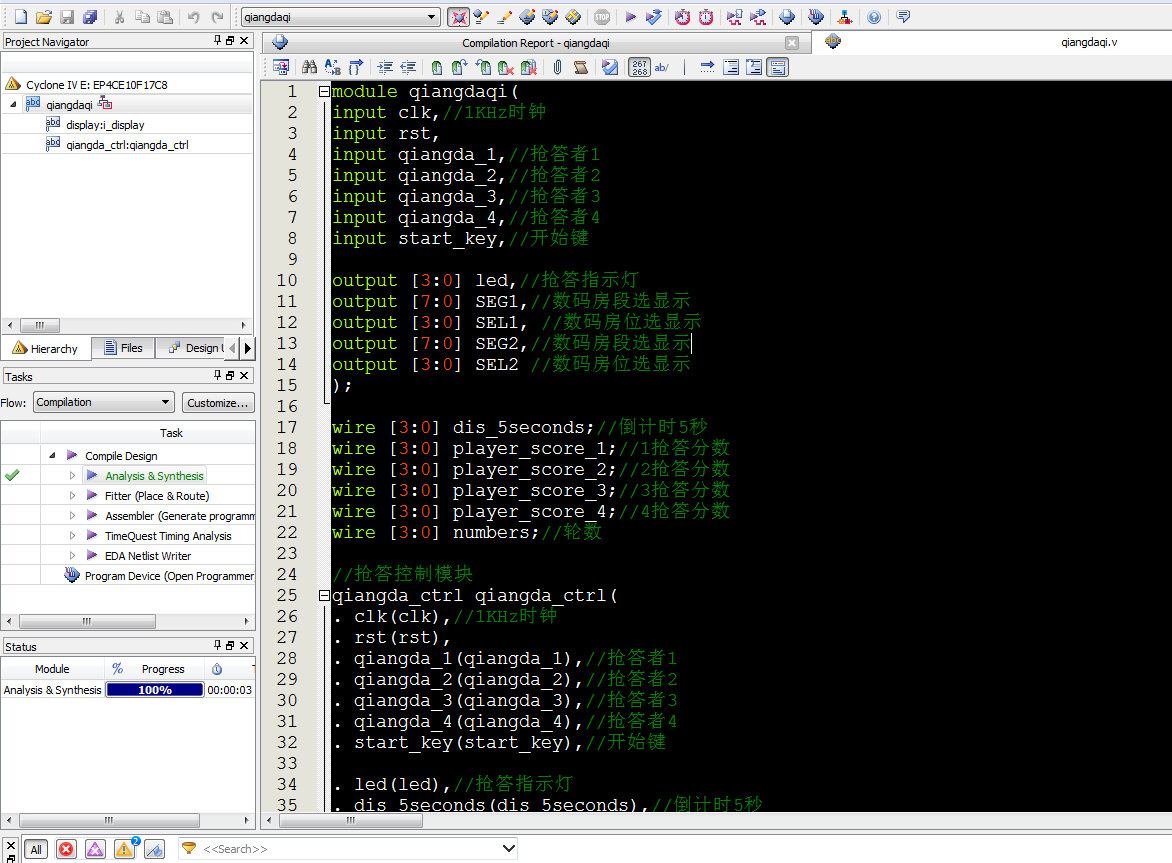

2. 程序文件

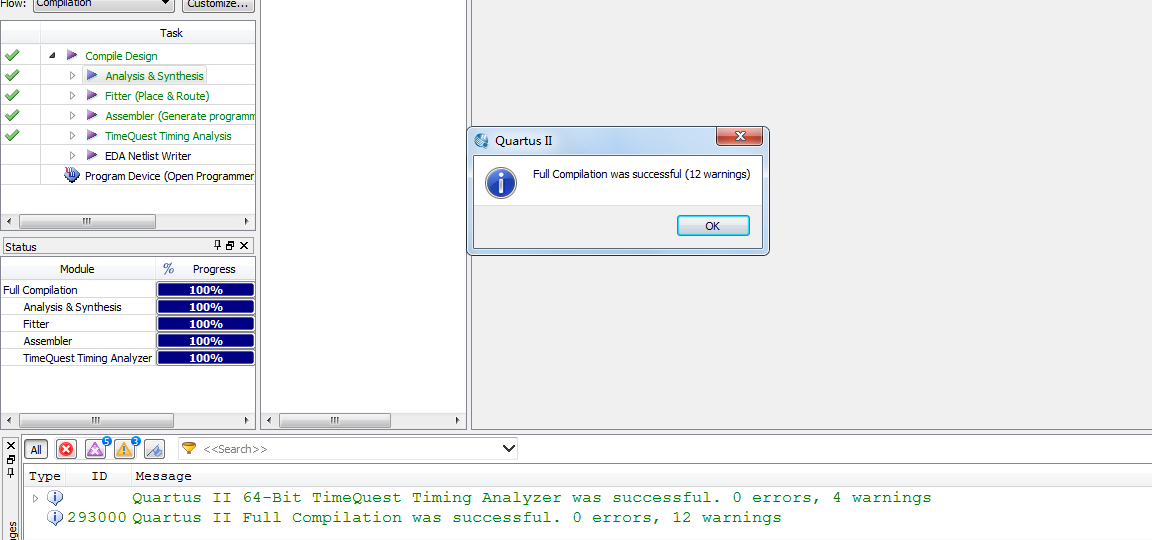

3. 程序编译

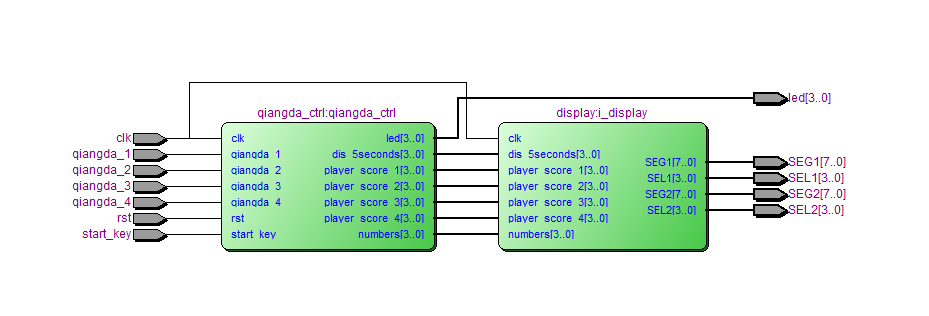

4. RTL图

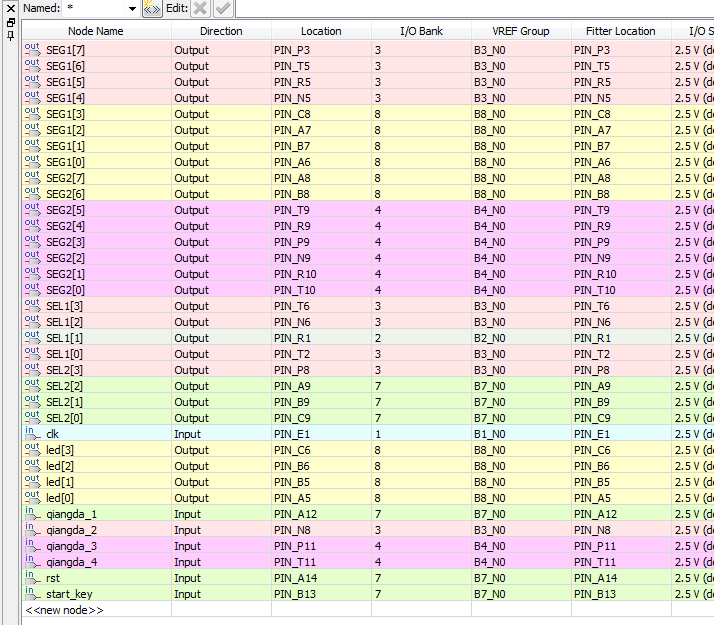

5. 管脚分配

6. 仿真文件

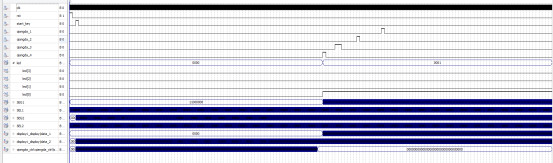

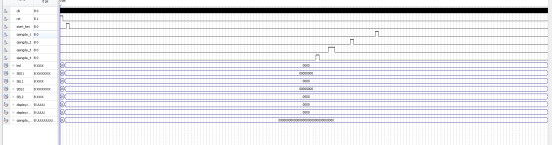

7. 仿真图

部分代码展示:

module qiangdaqi(
input clk,//1KHz时钟
input rst,
input qiangda_1,//抢答者1
input qiangda_2,//抢答者2
input qiangda_3,//抢答者3
input qiangda_4,//抢答者4
input start_key,//开始键
output [3:0] led,//抢答指示灯
output [7:0] SEG1,//数码房段选显示
output [3:0] SEL1, //数码房位选显示
output [7:0] SEG2,//数码房段选显示
output [3:0] SEL2 //数码房位选显示
);
wire [3:0] dis_5seconds;//倒计时5秒
wire [3:0] player_score_1;//1抢答分数
wire [3:0] player_score_2;//2抢答分数
wire [3:0] player_score_3;//3抢答分数
wire [3:0] player_score_4;//4抢答分数
wire [3:0] numbers;//轮数
//抢答控制模块
qiangda_ctrl qiangda_ctrl(
. clk(clk),//1KHz时钟
. rst(rst),
. qiangda_1(qiangda_1),//抢答者1
. qiangda_2(qiangda_2),//抢答者2
. qiangda_3(qiangda_3),//抢答者3
. qiangda_4(qiangda_4),//抢答者4
. start_key(start_key),//开始键
. led(led),//抢答指示灯
. dis_5seconds(dis_5seconds),//倒计时5秒
. player_score_1(player_score_1),//1抢答分数
. player_score_2(player_score_2),//2抢答分数
. player_score_3(player_score_3),//3抢答分数
. player_score_4(player_score_4),//4抢答分数
. numbers(numbers)//轮数
);
//数码管显示模块
display i_display(
. clk(clk),//
. dis_5seconds(dis_5seconds),//倒计时5秒
. player_score_1(player_score_1),//1抢答分数
. player_score_2(player_score_2),//2抢答分数
. player_score_3(player_score_3),//3抢答分数
. player_score_4(player_score_4),//4抢答分数
. numbers(numbers),//轮数
. SEG1(SEG1),//数码房段选显示
. SEL1(SEL1), //数码房位选显示
. SEG2(SEG2),//数码房段选显示
. SEL2(SEL2) //数码房位选显示
);
endmodule

代码文件（付费下载）：
