Quartus移动公厕控制器Verilog代码远程云端平台

名称：Quartus移动公厕控制器Verilog代码远程云端平台

软件：Quartus

语言：Verilog

代码功能：

设计基于FPGA的移动公厕控制器的设计,要求在景区内设立两个移动公厕A、B,用红

绿、黄三种颜色共6盏灯来代表女，男，暂用。要求显示为A绿,B红5秒;A黄、B红10秒;A

红,B绿4秒;A红,B黄8秒。用数码管倒计时显示当前时间。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在远程云端平台验证，远程云端平台如下，其他远程云端平台可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

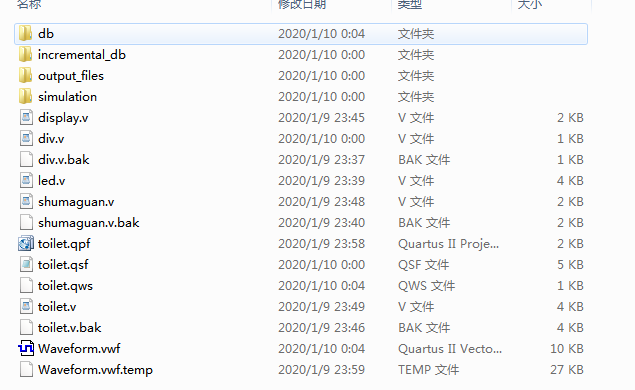

1. 工程文件

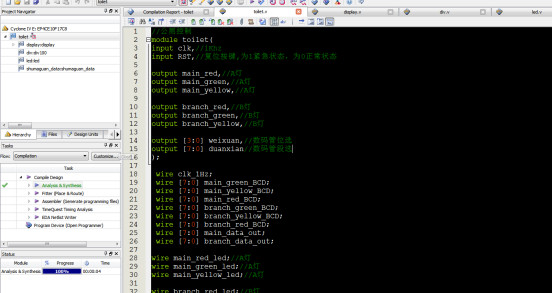

2. 程序文件

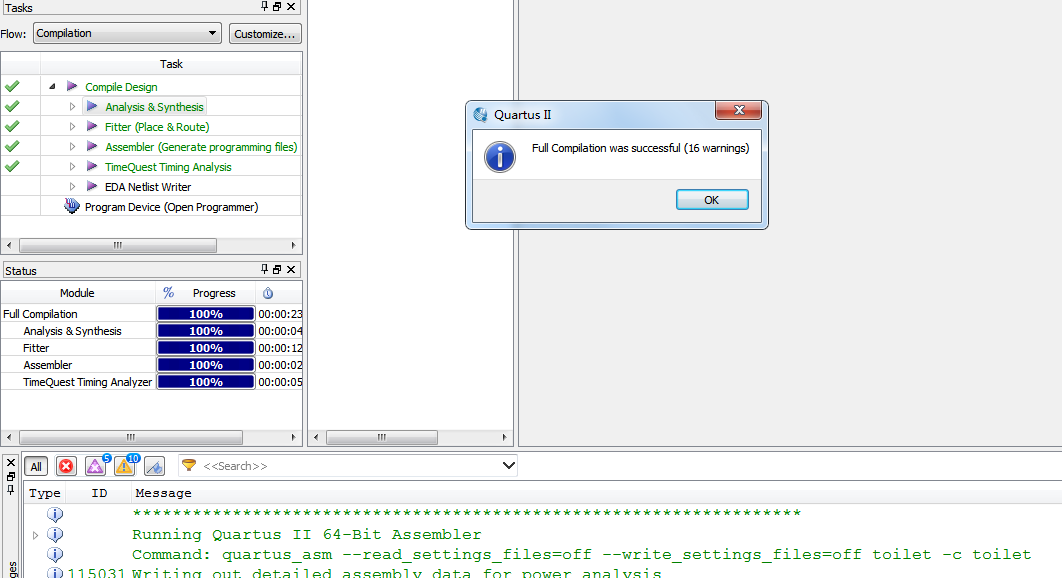

3. 程序编译

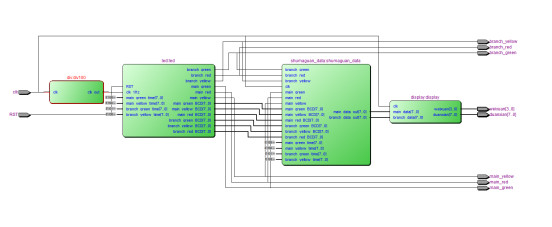

4. RTL图

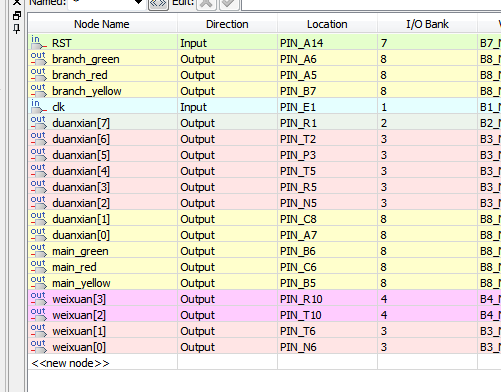

5. 管脚分配

6. 仿真文件

7. 仿真图

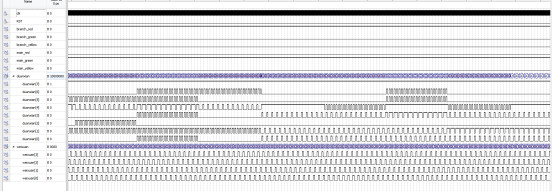

整体仿真图，可以看到6个灯的对应变化

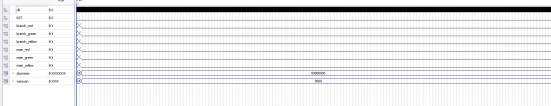

数码管控制的仿真图

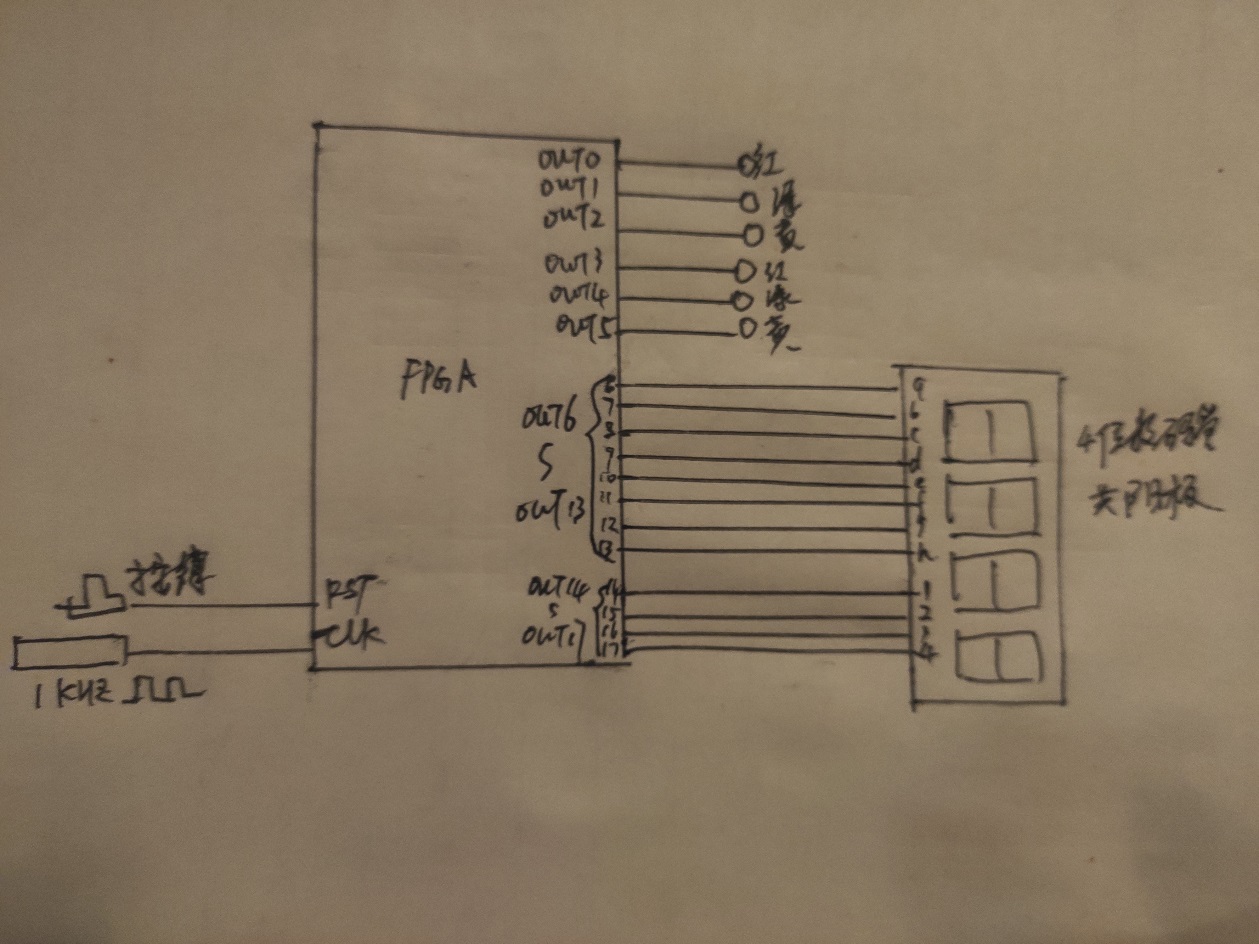

由于无法登录远程平台，只好手绘原理图如下：

部分代码展示:

//公厕控制
module toilet(
input clk,//1Khz
input RST,//复位按键,为1紧急状态，为0正常状态
output main_red,//A灯
output main_green,//A灯
output main_yellow,//A灯
output branch_red,//B灯
output branch_green,//B灯
output branch_yellow,//B灯
output [3:0] weixuan,//数码管位选
output [7:0] duanxian//数码管段选
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//A灯
wire main_green_led;//A灯
wire main_yellow_led;//A灯
wire branch_red_led;//B灯
wire branch_green_led;//B灯
wire branch_yellow_led;//B灯
assign main_red=main_red_led;//A灯
assign main_green=main_green_led;//A灯
assign main_yellow=main_yellow_led ;//A灯
assign branch_red=branch_red_led;//B灯
assign branch_green=branch_green_led;//B灯
assign branch_yellow=branch_yellow_led ;//B灯
//分频模块
div div100
(
. clk(clk),
. clk_out(clk_1Hz)
);
//调整时间
wire [7:0]main_green_time;
wire [7:0]main_yellow_time;
wire [7:0]branch_green_time;
wire [7:0]branch_yellow_time;
assign main_green_time=8'd59;//A绿灯59s
assign main_yellow_time=8'd10;//A黄灯时间设置为10秒
assign branch_yellow_time=8'd8;//B黄灯时间设置为8秒
assign branch_green_time=8'd49;//B绿灯49s
///////////////////////////////
reg [7:0] display_main;
reg [7:0] display_branch;
////////////////////////////////
//交通灯控制模块
led led(
. clk_1Hz(clk_1Hz),
. RST(RST),//紧急按键,为1紧急状态，为0正常状态
. main_red(main_red_led),//A灯
. main_green(main_green_led),//A灯
. main_yellow(main_yellow_led),//A灯
. branch_red(branch_red_led),//B灯
. branch_green(branch_green_led),//B灯
. branch_yellow(branch_yellow_led),//B灯
. main_green_time(main_green_time),
. main_yellow_time(main_yellow_time),
. branch_green_time(branch_green_time),
. branch_yellow_time(branch_yellow_time),
. main_green_BCD(main_green_BCD),//绿灯时间计数
. main_yellow_BCD(main_yellow_BCD),//黄灯时间计数
. main_red_BCD(main_red_BCD),//红灯时间计数
. branch_green_BCD(branch_green_BCD),//绿灯时间计数
. branch_yellow_BCD(branch_yellow_BCD),//黄灯时间计数
. branch_red_BCD(branch_red_BCD)//红灯时间计数
);
//显示数据生成模块
shumaguan_data shumaguan_data(
. clk(clk),
. main_red(main_red_led),//A灯
. main_green(main_green_led),//A灯
. main_yellow(main_yellow_led),//A灯
. branch_red(branch_red_led),//B灯
. branch_green(branch_green_led),//B灯
. branch_yellow(branch_yellow_led),//B灯
. main_green_BCD(main_green_BCD),//绿灯时间计数
. main_yellow_BCD(main_yellow_BCD),//黄灯时间计数
. main_red_BCD(main_red_BCD),//红灯时间计数
. branch_green_BCD(branch_green_BCD),//绿灯时间计数
. branch_yellow_BCD(branch_yellow_BCD),//黄灯时间计数
. branch_red_BCD(branch_red_BCD),//红灯时间计数
. main_green_time(main_green_time),
. main_yellow_time(main_yellow_time),
. branch_green_time(branch_green_time),
. branch_yellow_time(branch_yellow_time),
. main_data_out(main_data_out),//A数码管数据显示
. branch_data_out(branch_data_out)//B数码管数据显示
);
display display
(
. clk(clk),
. main_data(main_data_out),//A数码管数据显示
. branch_data(branch_data_out),//B数码管数据显示
. weixuan(weixuan),//位选,高电平亮
. duanxian(duanxian)//段选,高电平亮
);
endmodule
