Quartus篮球比赛定时器verilog代码青创QC-FPGA开发板

名称：Quartus篮球比赛定时器verilog代码青创QC-FPGA开发板

软件：Quartus

语言：Verilog

代码功能：

1. 定时时间为30秒，按递减方式计时，每隔1秒定时器减1。

2. 定时器的时间用2位数码管进行显示；

3. 设置两个外部控制开关，控制定时器的直接复位、启动计时、暂停、连续计时；

4. 当定时器减到0时，保持计时器显示为0，同时发出报警信号。

另外，本代码还有支持24秒的工程文件

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在青创QC-FPGA开发板验证，青创QC-FPGA开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

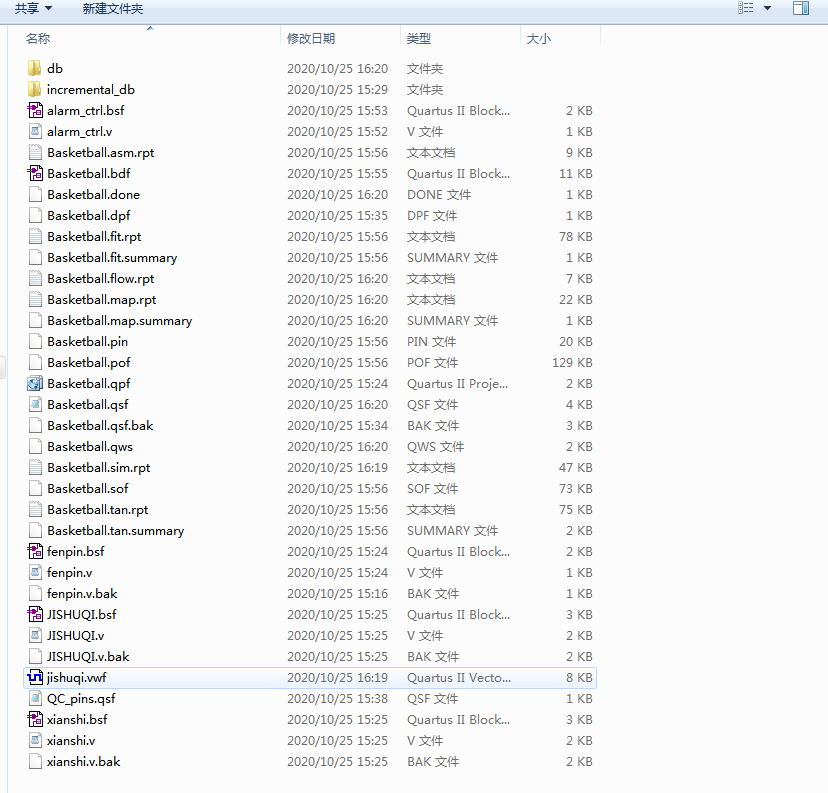

1. 工程文件

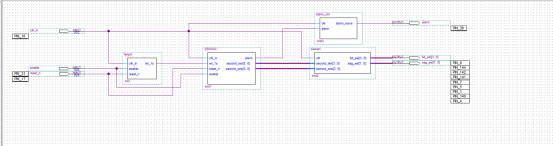

2. 顶层原理图

3. 程序文件

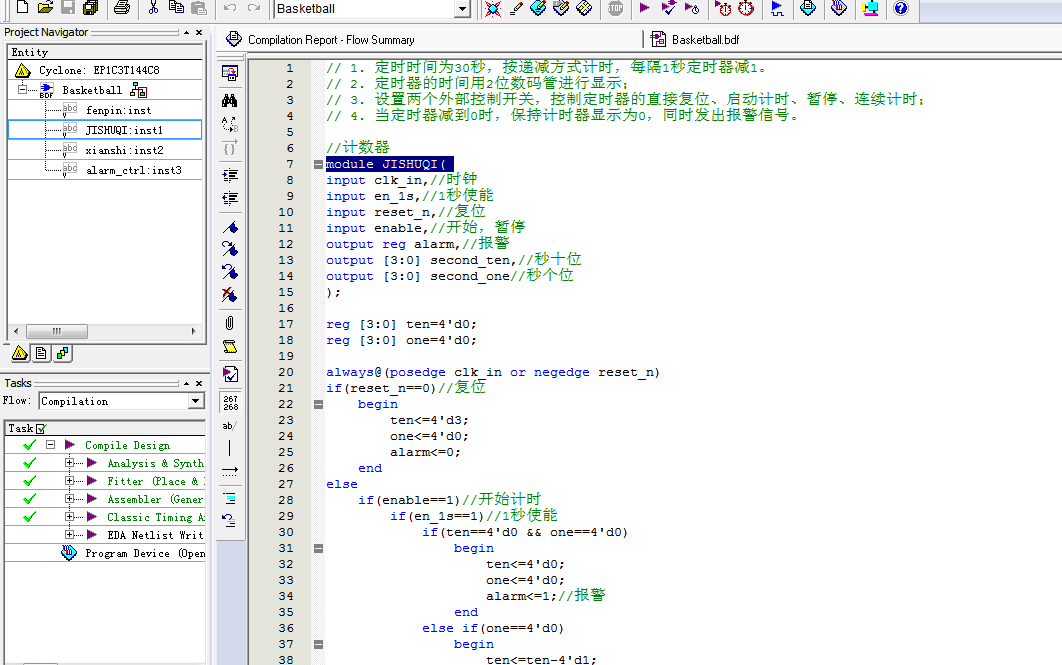

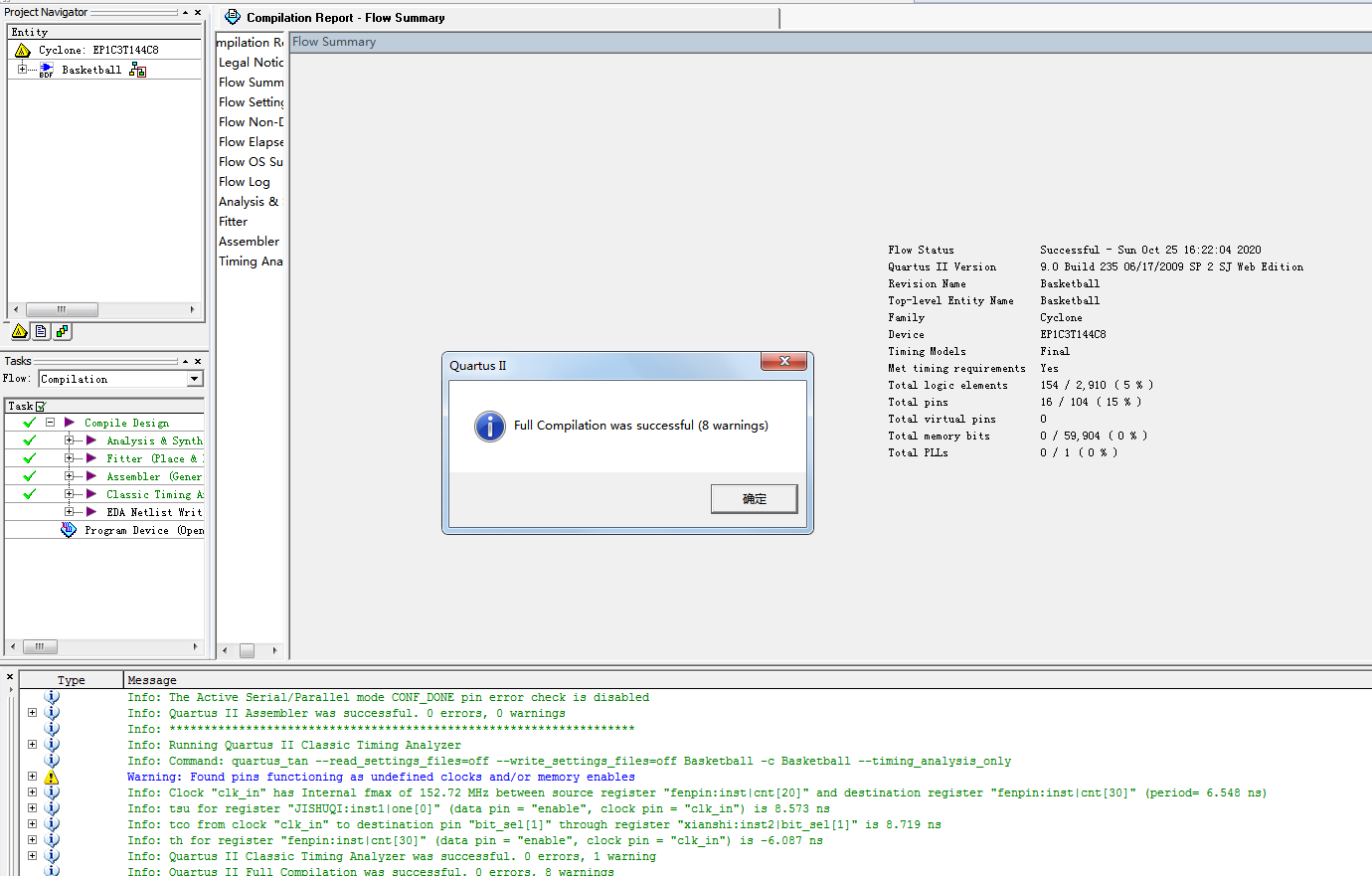

编译

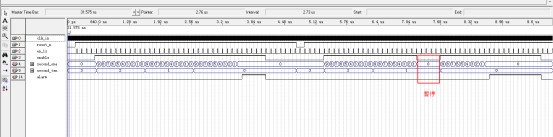

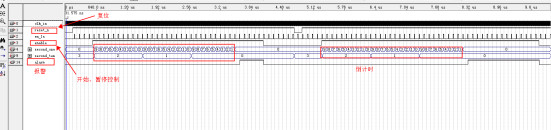

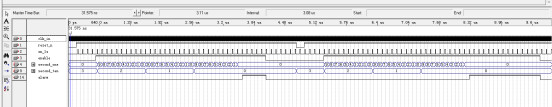

4. 仿真图

部分代码展示:

// 1. 定时时间为30秒，按递减方式计时，每隔1秒定时器减1。
// 2. 定时器的时间用2位数码管进行显示；
// 3. 设置两个外部控制开关，控制定时器的直接复位、启动计时、暂停、连续计时；
// 4. 当定时器减到0时，保持计时器显示为0，同时发出报警信号。
//计数器
module JISHUQI(
input clk_in,//时钟
input en_1s,//1秒使能
input reset_n,//复位
input enable,//开始，暂停
output reg alarm,//报警
output [3:0] second_ten,//秒十位
output [3:0] second_one//秒个位
);
reg [3:0] ten=4'd0;
reg [3:0] one=4'd0;
always@(posedge clk_in or negedge reset_n)
if(reset_n==0)//复位
begin
ten<=4'd3;
one<=4'd0;
alarm<=0;
end
else
if(enable==1)//开始计时
if(en_1s==1)//1秒使能
if(ten==4'd0 && one==4'd0)
begin
ten<=4'd0;
one<=4'd0;
alarm<=1;//报警
end
else if(one==4'd0)
begin
ten<=ten-4'd1;
one<=4'd9;
alarm<=0;
end
else
begin
ten<=ten;
one<=one-4'd1;
alarm<=0;
end
else
begin
ten<=ten;
one<=one;
alarm<=alarm;
end
else //暂停
begin
ten<=ten;
one<=one;
alarm<=0;
end
assign second_ten=ten;
assign second_one=one;
endmodule
