Quartus直流电机verilog代码青创QC-FPGA开发板

名称：Quartus直流电机verilog代码青创QC-FPGA开发板

软件：Quartus

语言：Verilog

代码功能：

直流电机控制

1、可以控制正转、反转、复位

2、具有16级调速开关，控制速度                                                                                                                           FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在青创QC-FPGA开发板验证，青创QC-FPGA开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

直流电机设计文档.doc

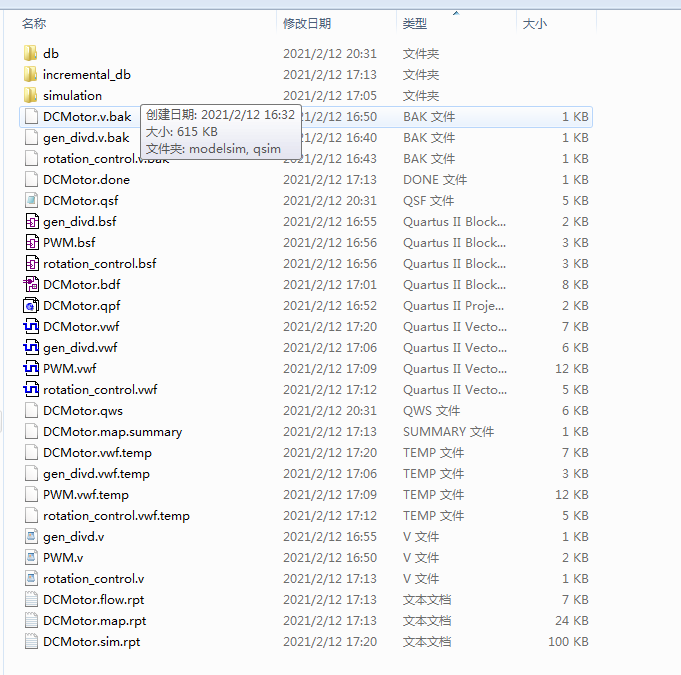

1. 工程文件

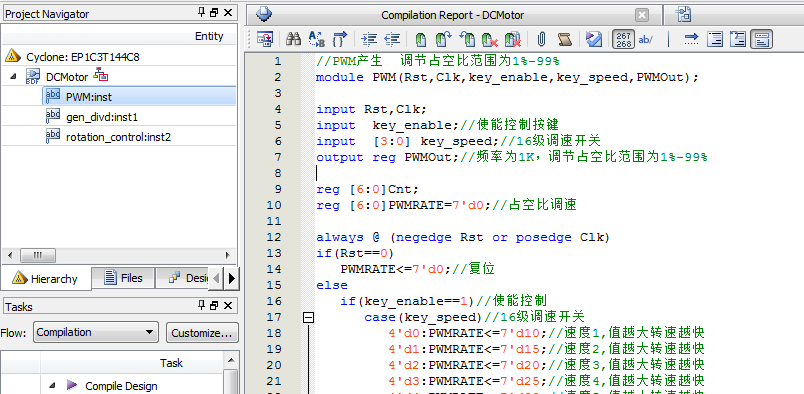

2. 程序文件

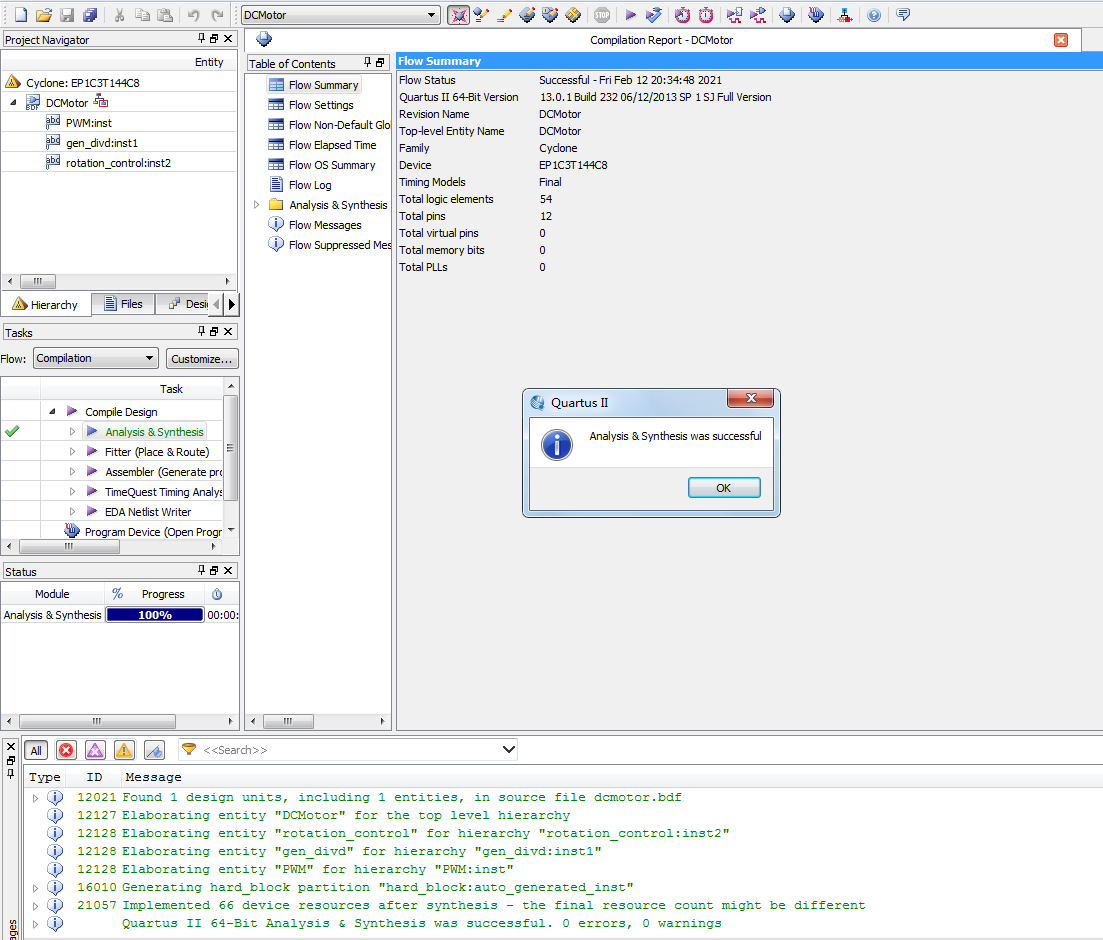

3. 程序编译

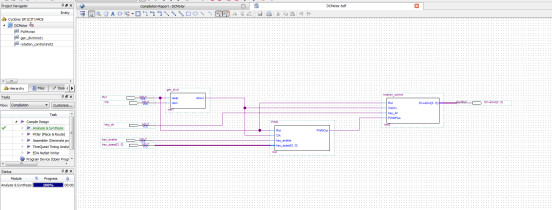

4. RTL图

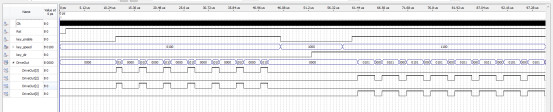

5. 仿真图

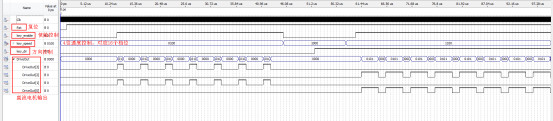

整体仿真图

分频模块

Pwm波产生模块

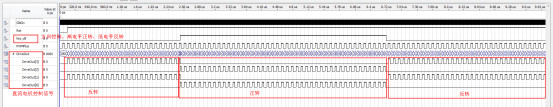

方向控制模块

部分代码展示:

//divdFACTOR--分频系数，实际分频数为divdFACTOR*2
//divdWIDTH--分频计数器的位宽，实际位宽为divdWIDTH+1,该位宽所能表达的最大值>divdFACTOR
//产生100k的时钟
//50分频,分频不能太大，否则会导致前一个高电平和下一个高电平接不上，从而导致电机不能转起来
module gen_divd(reset,clkin,clkout);
input reset,clkin;
output clkout;
parameter divdWIDTH=7;//分频计数器的位宽，实际位宽为divdWIDTH+1,该位宽所能表达的最大值>divdFACTOR
parameter divdFACTOR=25;//分频系数是divdFACTOR*2
reg clkout;
reg [divdWIDTH:0] cnt;
//5MHz计数25翻转一次，得到50分频的输出，100KHz
always @ (negedge reset or posedge clkin)
if(!reset)//复位
begin
cnt<=0;
clkout<=0;
end
else
begin
cnt<=cnt+1'b1;//计数
if(cnt==(divdFACTOR-1))//计数25反转一下
begin
cnt<=0;
clkout<=~clkout;//翻转
end
end
endmodule
