Quartus定时器设计verilog代码仿真

名称：Quartus定时器设计verilog代码仿真

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的时长可调的定时器

设计要求:4个按键K1~K4,1个

LED。

(1)K1是复位按键,按下后LED灭

(2)按下K2~K4后松开,分别等待10

秒、20秒和30秒后,LED灯亮;直到

K1再次按下后LED灭。

设计任务:编写HDL代码,进行功能仿

真,开发板调试。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

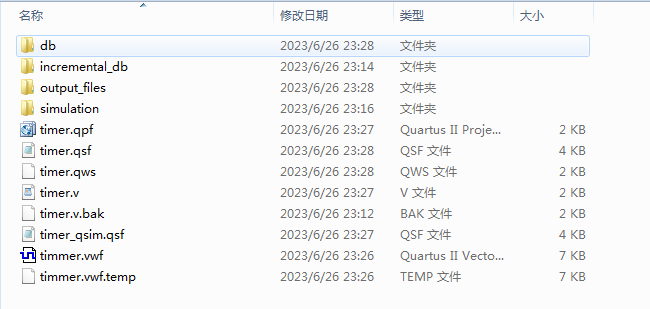

1. 工程文件

2. 程序文件

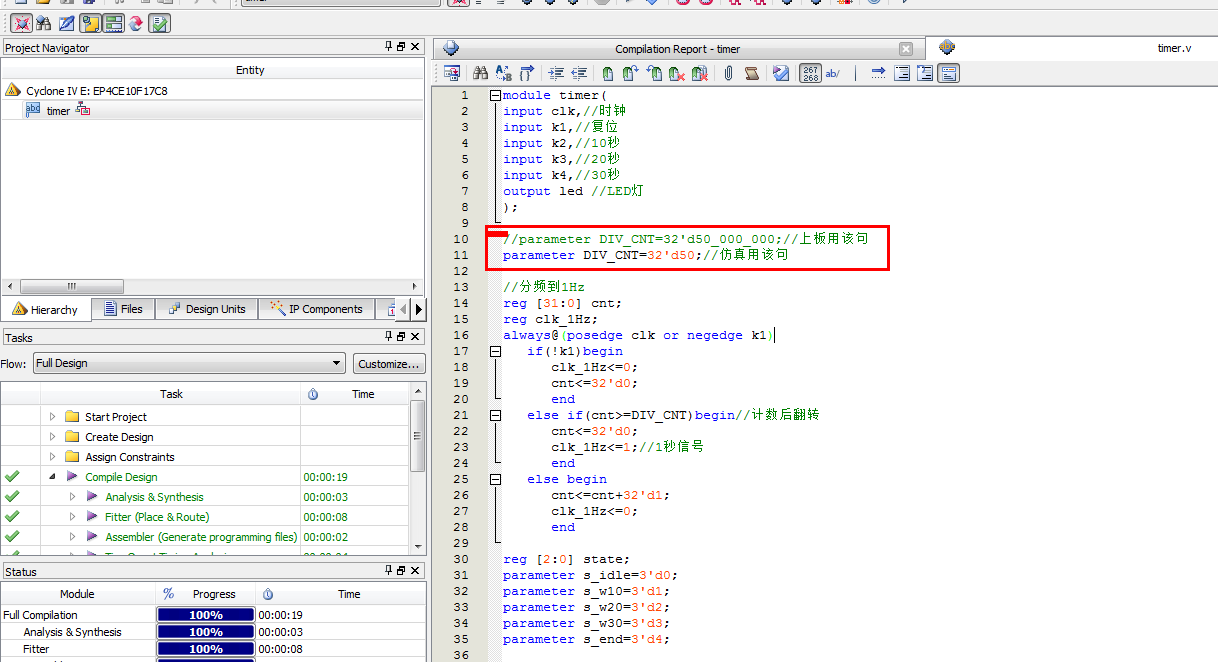

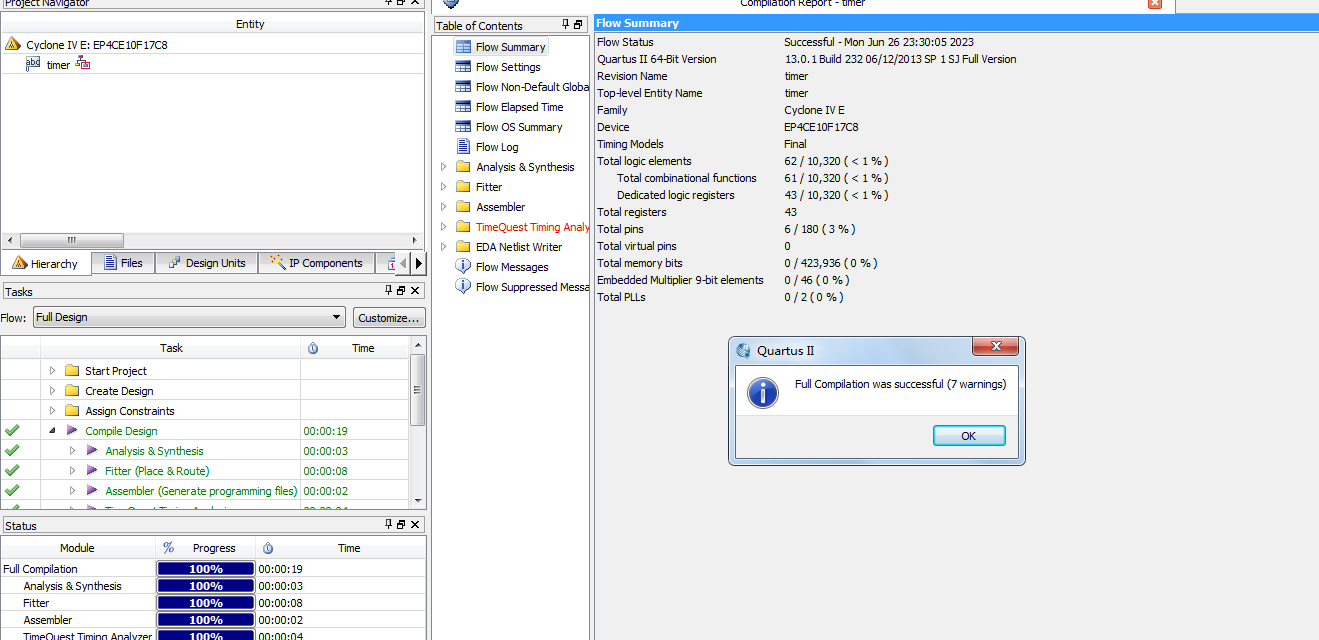

3. 程序编译

4. 管脚分配

5. 仿真图

部分代码展示:

module timer(
input clk,//时钟
input k1,//复位
input k2,//10秒
input k3,//20秒
input k4,//30秒
output led //LED灯
);
parameter DIV_CNT=32'd50_000_000;//上板用该句
//parameter DIV_CNT=32'd50;//仿真用该句
//分频到1Hz
reg [31:0] cnt;
reg clk_1Hz;
always@(posedge clk or negedge k1)
if(!k1)begin
clk_1Hz<=0;
cnt<=32'd0;
end
else if(cnt>=DIV_CNT)begin//计数后翻转
cnt<=32'd0;
clk_1Hz<=1;//1秒信号
end
else begin
cnt<=cnt+32'd1;
clk_1Hz<=0;
end
reg [2:0] state;
parameter s_idle=3'd0;
parameter s_w10=3'd1;
parameter s_w20=3'd2;
parameter s_w30=3'd3;
parameter s_end=3'd4;

代码文件（付费下载）：
