20进制加减计数器（进制可改）Verilog代码Quartus 开发板

名称：20进制加减计数器（进制可改）Verilog代码Quartus  开发板

软件：Quartus

语言：Verilog

代码功能：做课程设计，要求仅使用2位数码管，另外2位要熄灭，点亮的2位依次显示00到19，两个按键，第一个按键每按一下数值加1，第二个按键每按一下数值减1。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

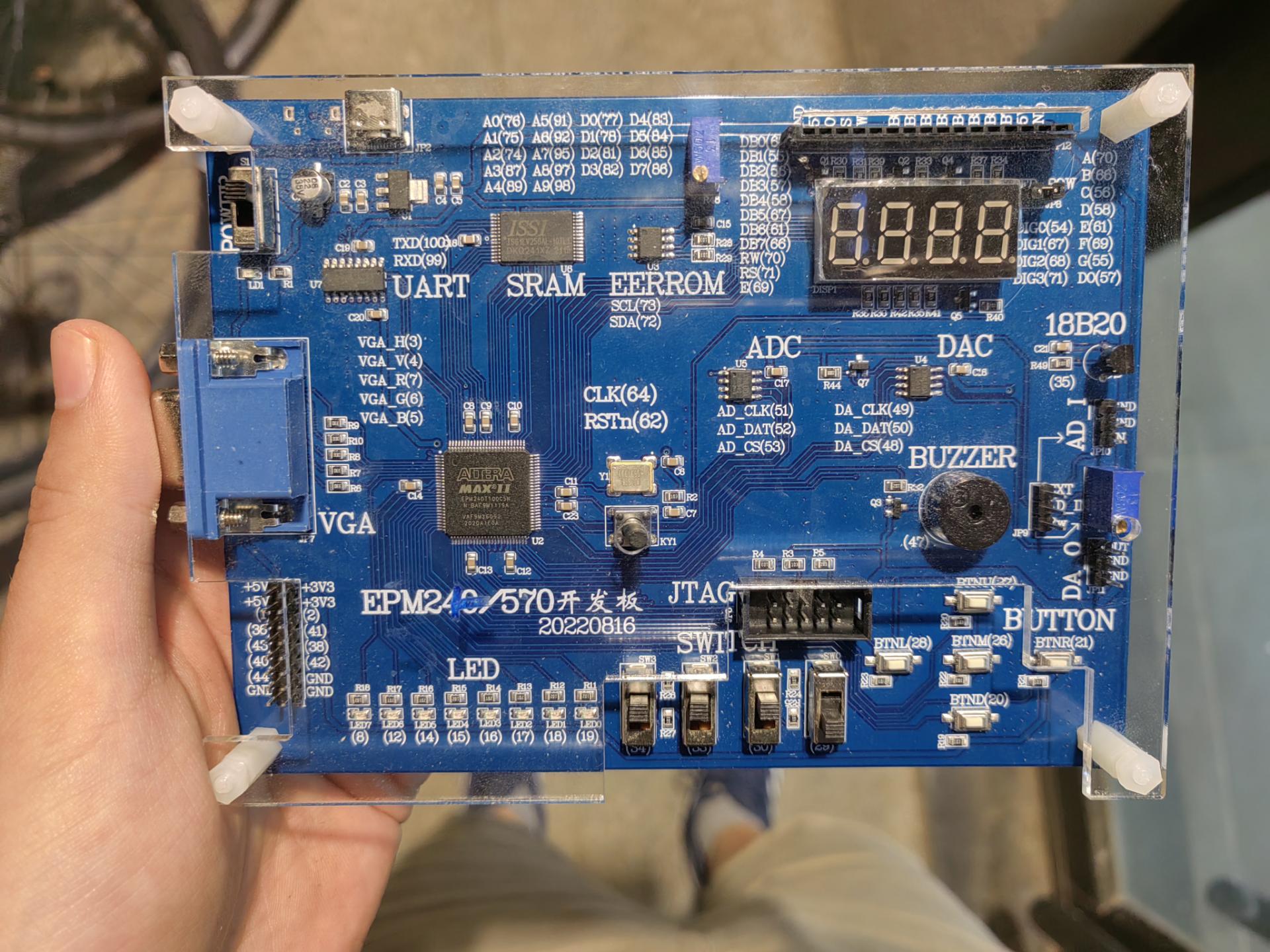

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

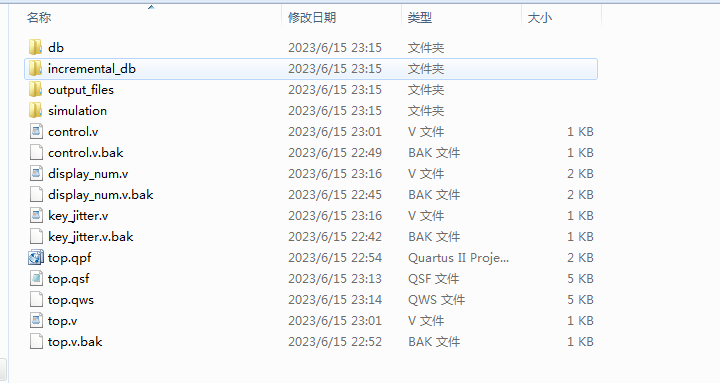

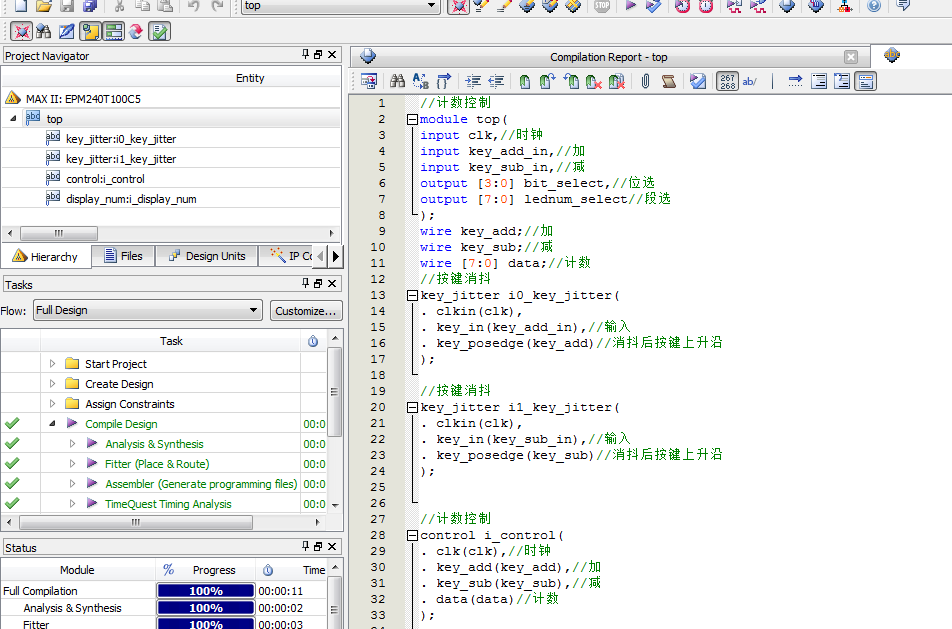

1. 工程文件

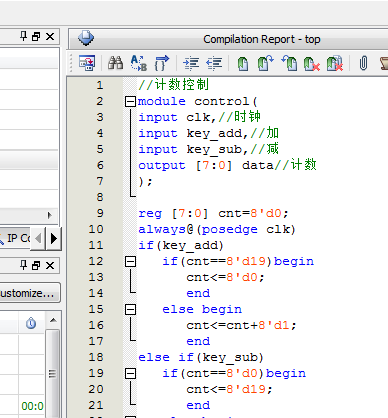

2. 程序文件

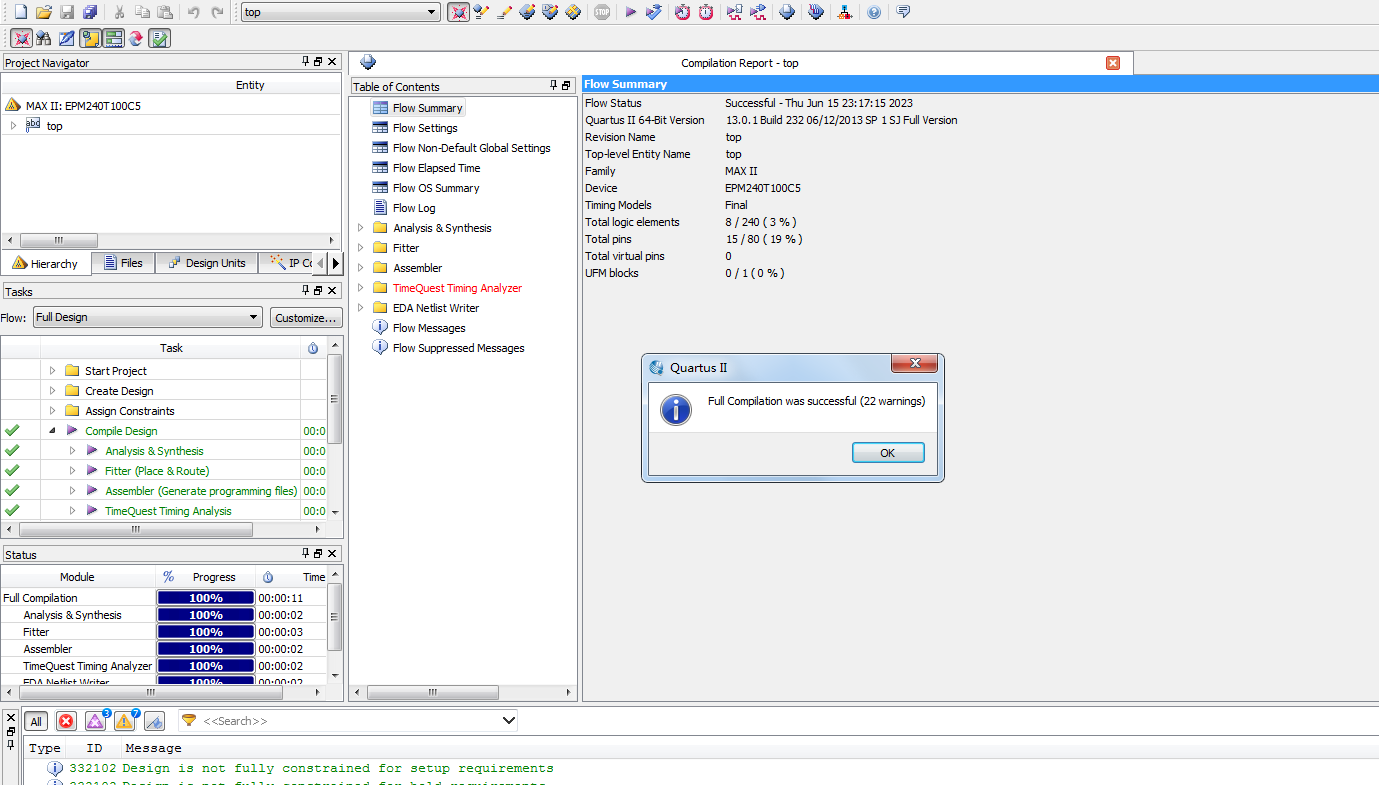

3. 程序编译

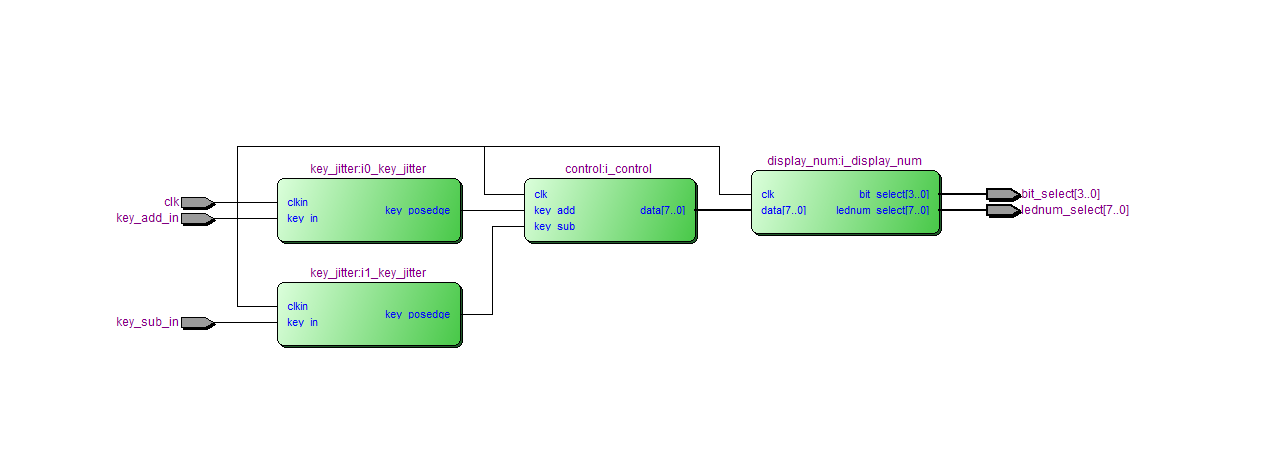

4. RTL图

5. 管脚分配

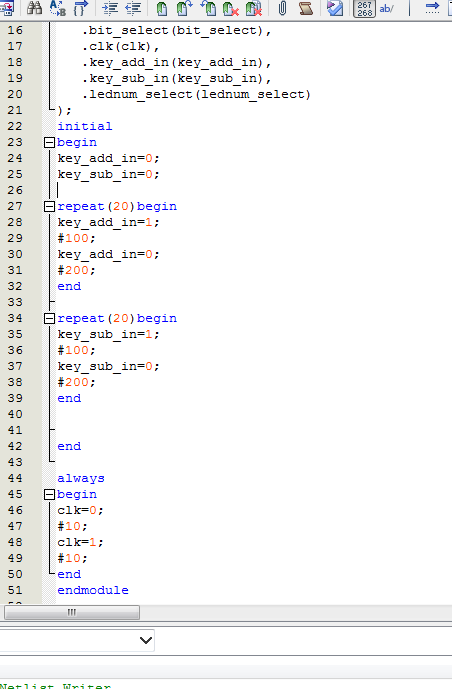

6. Testbench

7. 仿真图

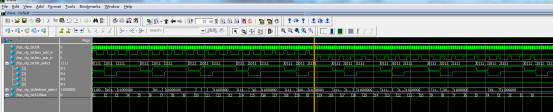

整体仿真图

按键消抖模块

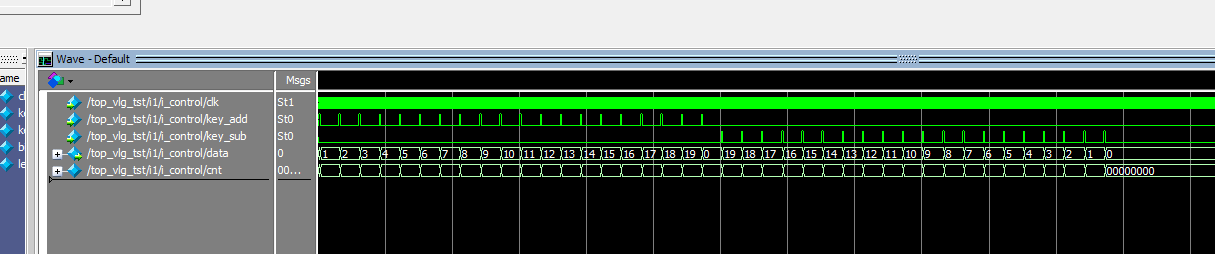

控制模块

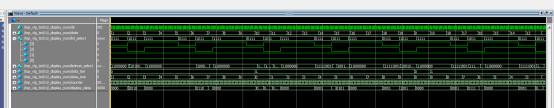

显示模块

部分代码展示:

`timescale 1ns / 1ps
//显示模块
module display_num(
input clk,
input [4:0] data,//计数
output reg [3:0] bit_select,//位选
output reg [7:0] lednum_select//段选
);
wire [3:0] data_ten;
wire [3:0] data_one;
assign data_ten=data/10;//计数10位
assign data_one=data%10;//计数个位
reg[15:0]counter='d0;
always@(posedge clk)
begin
    counter<=counter+16'd1;
end
reg [3:0] display_data=4'd0;
always@(posedge clk)
begin
case(counter[15:14])
2'd0:display_data<=data_ten;//十位
2'd1:display_data<=data_one;//个位
2'd2:display_data<=0;//
2'd3:display_data<=0;//
      default:;
endcase
end
always@(posedge clk)
begin
        case(counter[15:14])
            2'd0: bit_select<=(4'b0111);//数码管位选
            2'd1: bit_select<=(4'b1011);
            2'd2: bit_select<=(4'b1111);
            2'd3: bit_select<=(4'b1111);
            default:bit_select<=(4'b1111);
        endcase
case(display_data)
0 : lednum_select= (8'hc0); //数码管段选
1 : lednum_select= (8'hf9);
2 : lednum_select= (8'ha4);
3 : lednum_select= (8'hb0);
4 : lednum_select= (8'h99);
5 : lednum_select= (8'h92);
6 : lednum_select= (8'h82);
7 : lednum_select= (8'hf8);
8 : lednum_select= (8'h80);
9 : lednum_select= (8'h90);
endcase
end
endmodule
