智能台灯设计Verilog代码Quartus仿真

名称：智能台灯设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

智能台灯设计

1. 系统可自动感受环境光强度，并依据环境光强度调节台灯亮度。

2. 实现定时休息提醒功能，每20分钟提醒用户注意休息眼睛。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

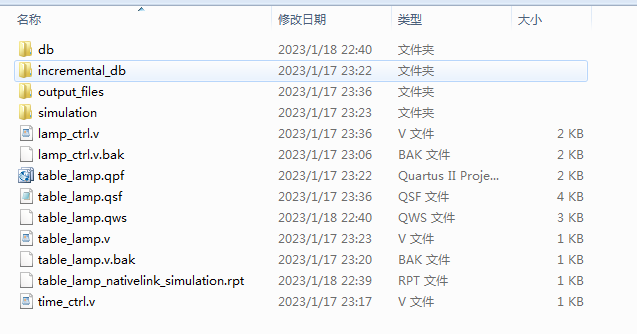

1. 工程文件

2. 程序文件

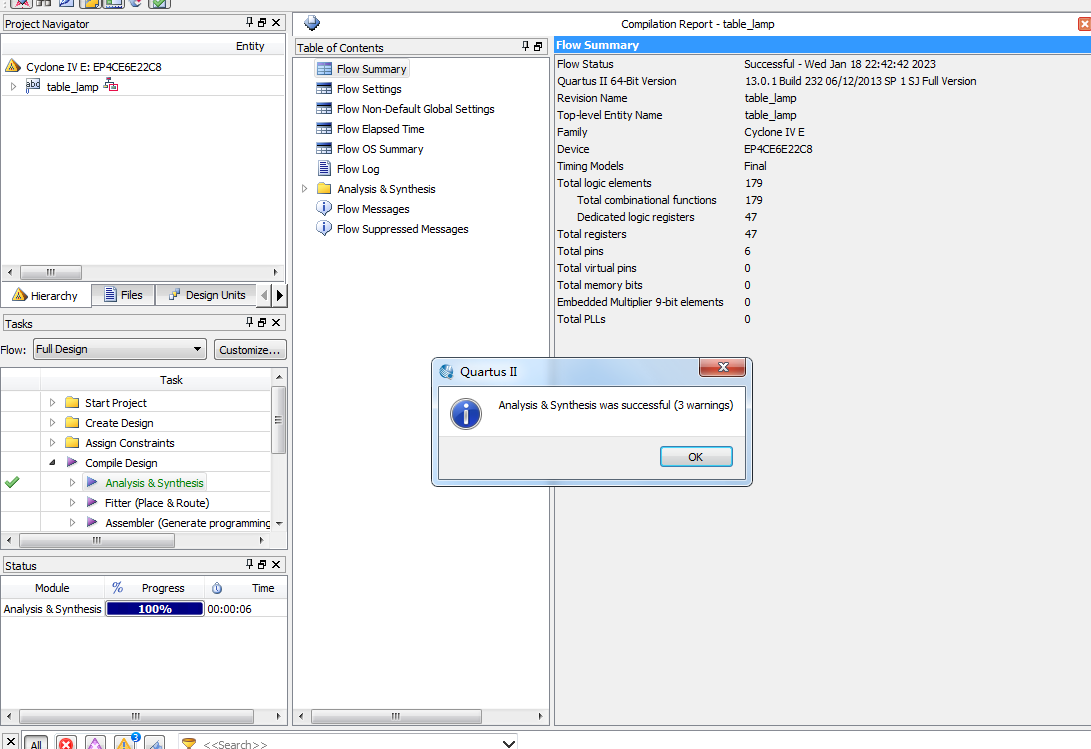

3. 程序编译

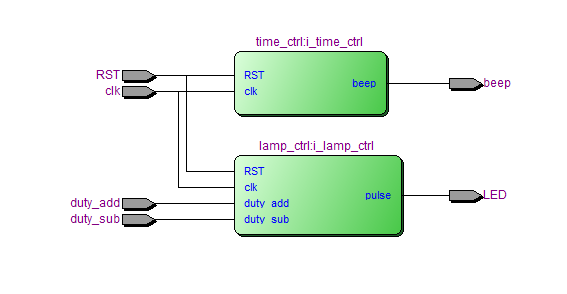

4. RTL图

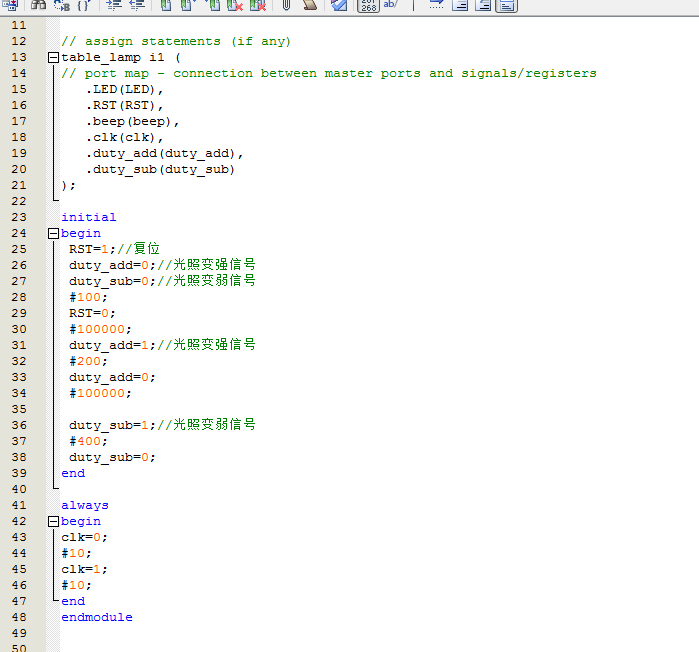

5. 仿真文件（testbench）

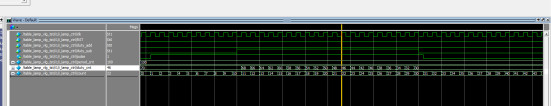

6. 仿真图

整体仿真图

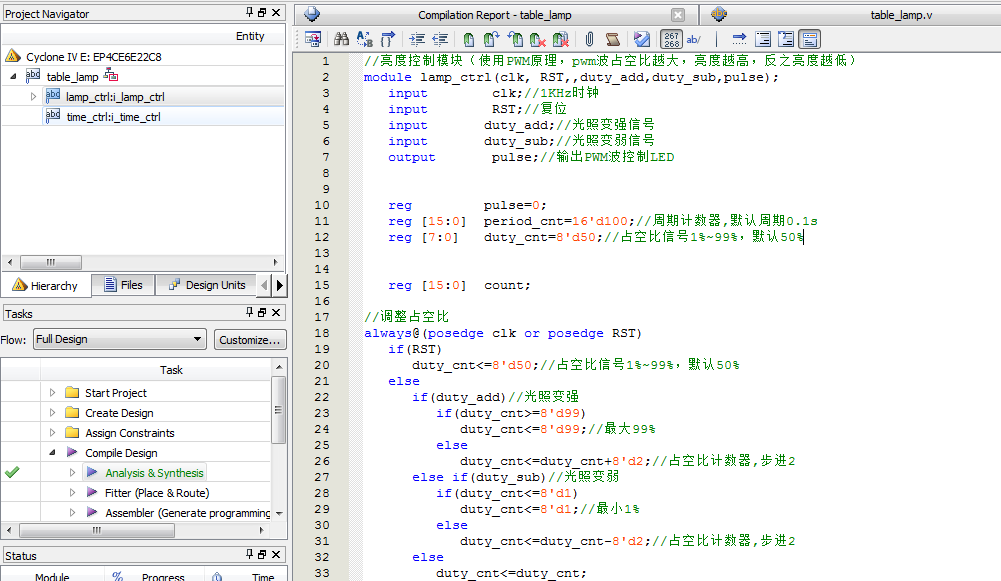

亮度控制模块

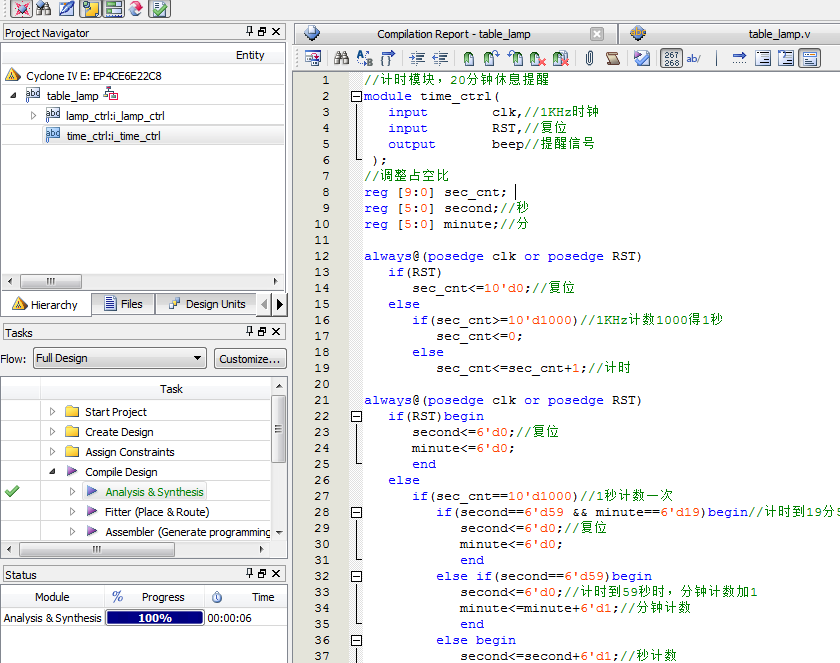

计时模块

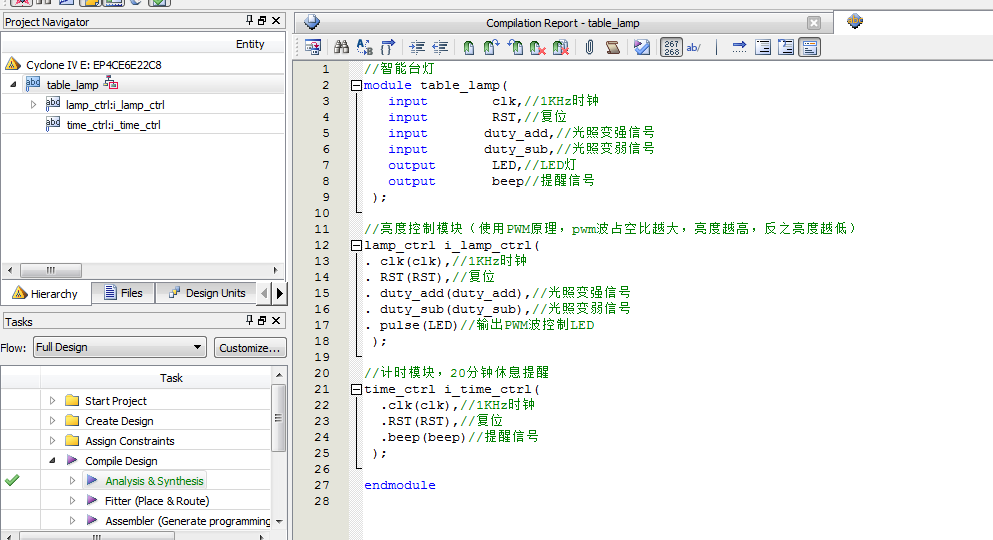

部分代码展示:

//智能台灯
module table_lamp(
   input        clk,//1KHz时钟
   input        RST,//复位
   input  duty_add,//光照变强信号
   input  duty_sub,//光照变弱信号
   output       LED,//LED灯
   output       beep//提醒信号
 );

//亮度控制模块（使用PWM原理，pwm波占空比越大，亮度越高，反之亮度越低）
lamp_ctrl i_lamp_ctrl(
. clk(clk),//1KHz时钟
. RST(RST),//复位
. duty_add(duty_add),//光照变强信号
. duty_sub(duty_sub),//光照变弱信号
. pulse(LED)//输出PWM波控制LED
 );

//计时模块，20分钟休息提醒
time_ctrl i_time_ctrl(
  .clk(clk),//1KHz时钟
  .RST(RST),//复位
  .beep(beep)//提醒信号
 );

endmodule
