十字路口交通灯控制器带左转灯Verilog代码Quartus仿真

名称：十字路口交通灯控制器带左转灯Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

 （1）设计任务—交通灯控制器

利用VerilogHDL语言设计一个十字路口交通灯控制器，其示意图如下图1所示，A方向与B方向各设红（R），黄（Y），绿（G），和左拐（L）四种灯，四种灯按合理的顺序亮灭，并能将灯亮的时间以倒计时的形式显示出来。

  两个方向这种灯亮的时间应该能够非常方便地进行设置和修改，此外假设A方向是主干路，车流量大，因此A方向同行的时间应该比B方向长一些。

                                      图1

（2）交通的控制器状态表

  交通灯控制器的状态转换表如表1所示，表中1表示灯亮，0表示灯灭。A方向和B方向的红、黄、绿和左拐灯分别用R1、Y1、G1、L1和R2、Y2、G2、L2来表示。

从状态转换表中可以看出，每个方向四种灯依次按如下顺序点亮，并不断循环：

绿灯- 黄灯 左拐灯 黄灯 红灯。

并且没个方向红灯亮的时间与另一方向绿、黄、左拐、黄灯亮的时间相等。黄灯所起的作用是用来在绿灯和左拐灯后进行缓冲，以提醒行人该方向马上要禁行了。

其中A方向红、绿、黄、左拐灯亮的时间分别为：55秒、40秒、5秒和15秒，B方向红、绿、黄、左拐灯亮的时间分别为：65秒、30秒、5秒和15秒。要求输出的灯亮时间用BCD码。

A是55秒，B是65秒(因为A是主干路)

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

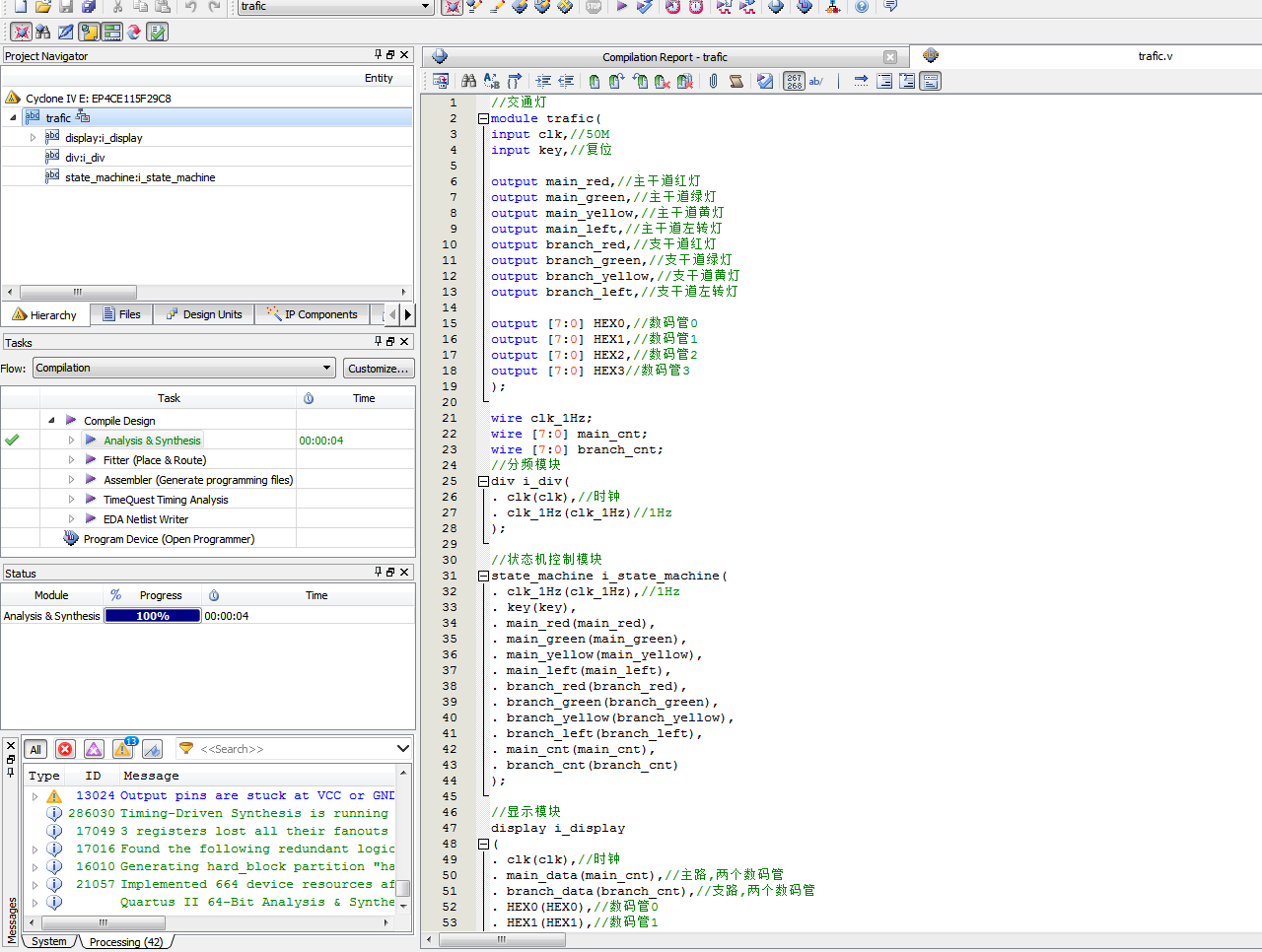

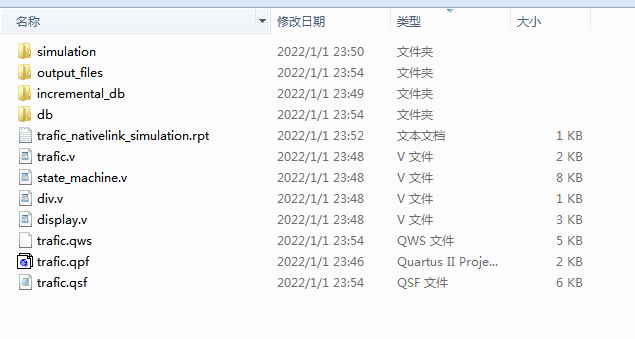

1. 工程文件

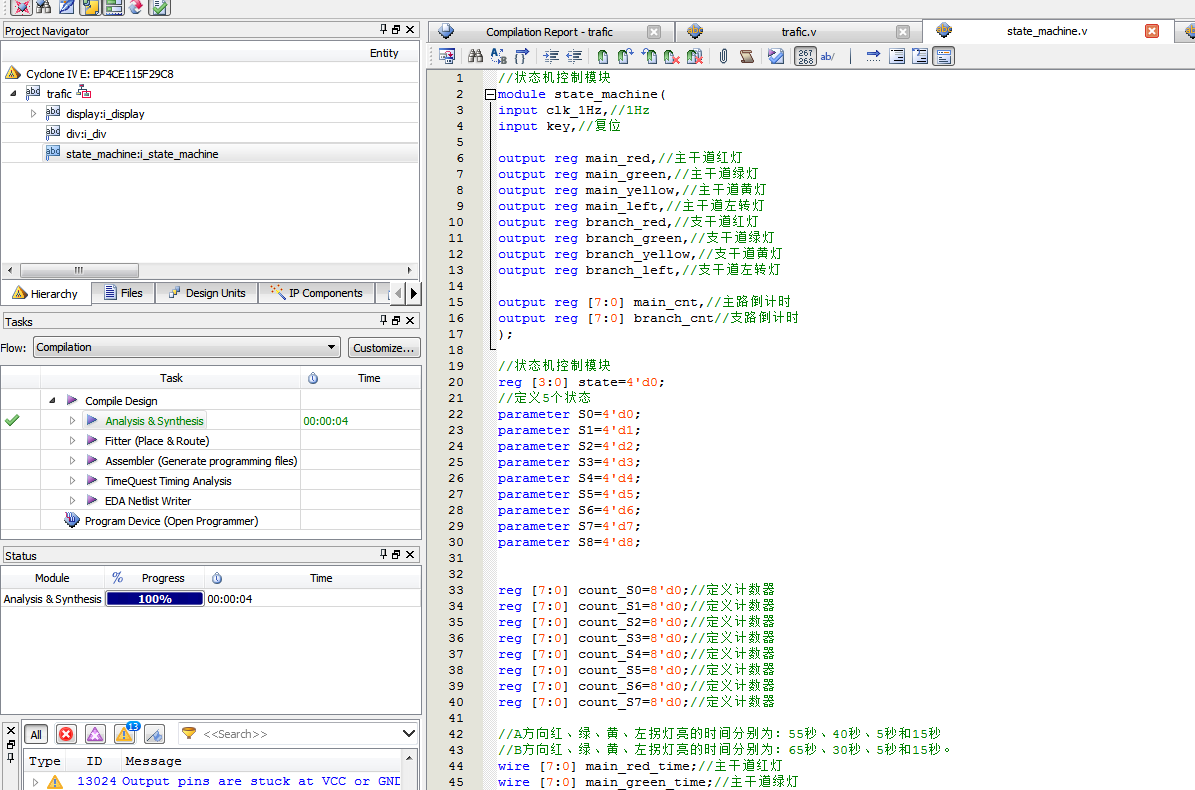

2. 程序文件

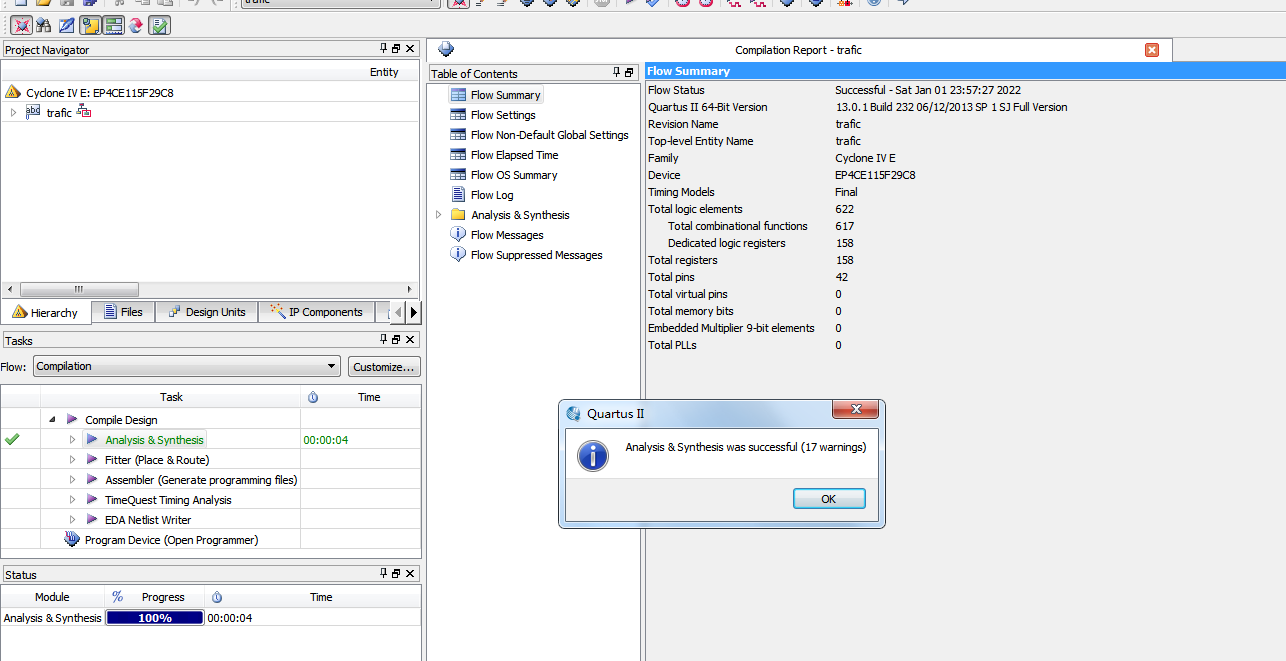

3. 程序编译

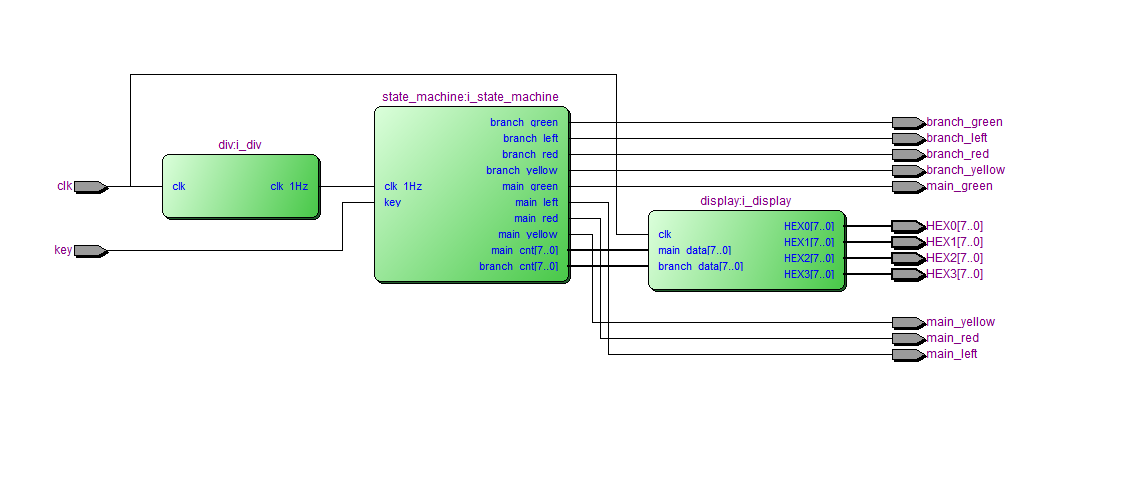

4. RTL图

5. Testbench（仿真代码）

6. 仿真图

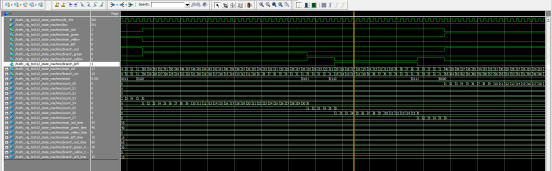

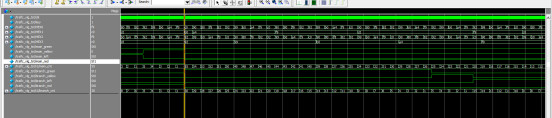

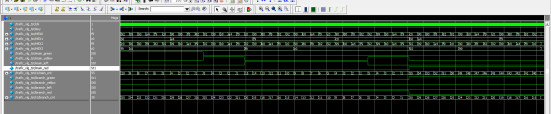

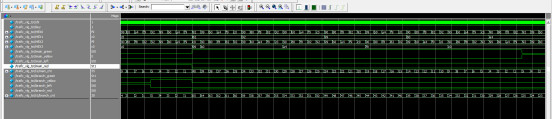

整体仿真图

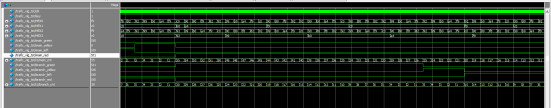

分频模块仿真图

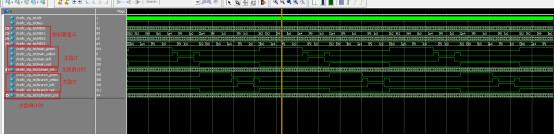

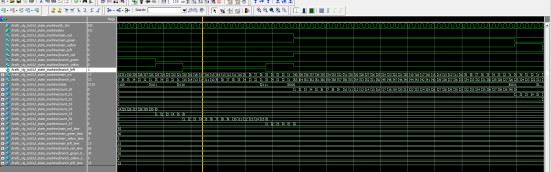

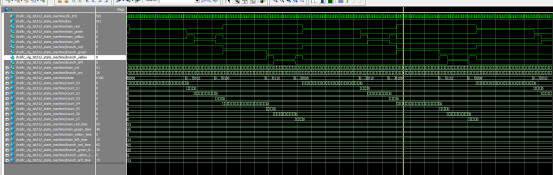

状态机控制模块仿真图

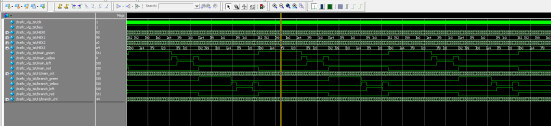

显示模块仿真图

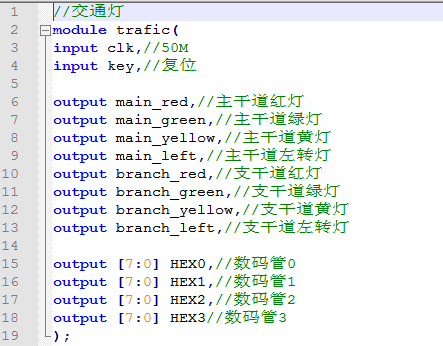

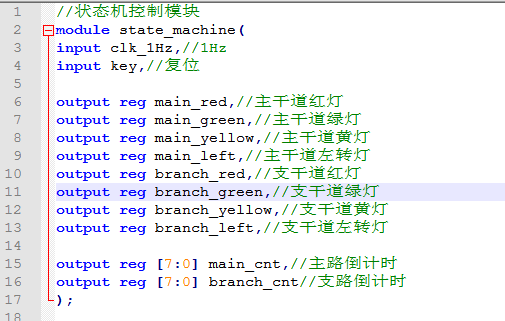

部分代码展示:

//交通灯
module trafic(
input clk,//50M
input key,//复位
output main_red,//主干道红灯
output main_green,//主干道绿灯
output main_yellow,//主干道黄灯
output main_left,//主干道左转灯
output branch_red,//支干道红灯
output branch_green,//支干道绿灯
output branch_yellow,//支干道黄灯
output branch_left,//支干道左转灯
output [7:0] HEX0,//数码管0
output [7:0] HEX1,//数码管1
output [7:0] HEX2,//数码管2
output [7:0] HEX3//数码管3
);
wire clk_1Hz;
wire [7:0] main_cnt;
wire [7:0] branch_cnt;
//分频模块
div i_div(
. clk(clk),//时钟
. clk_1Hz(clk_1Hz)//1Hz
);

代码文件（付费下载）：
