32位加法器设计Verilog代码Quartus仿真

名称：32位加法器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

32位加法器设计

1、设计32位加法器，输入输出均为32位，有进位输出

2、首先设计16位加法器

3、调用16位加法器，组成32位加法器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

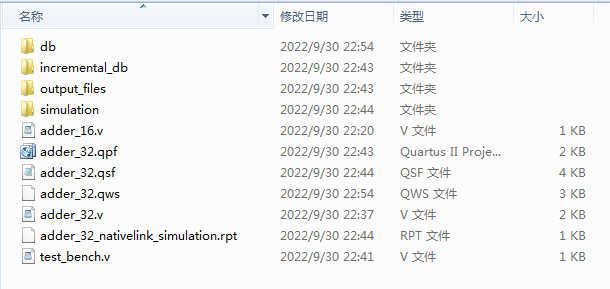

1. 工程文件

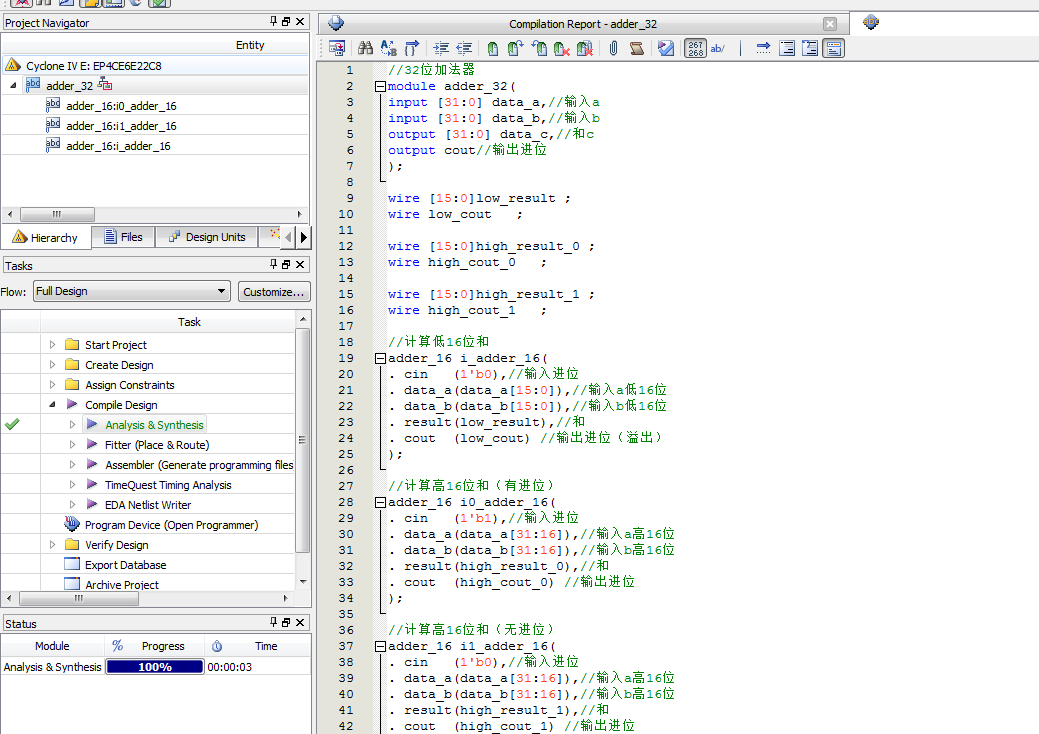

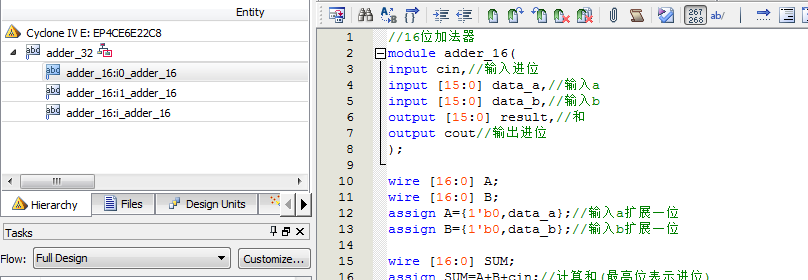

2. 程序文件

3. 程序编译

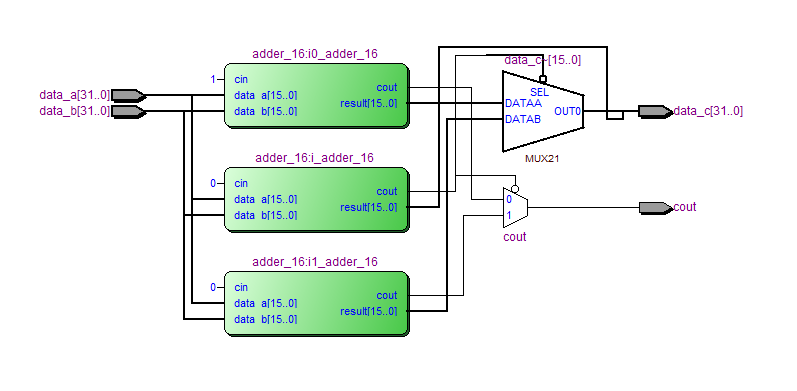

4. RTL图

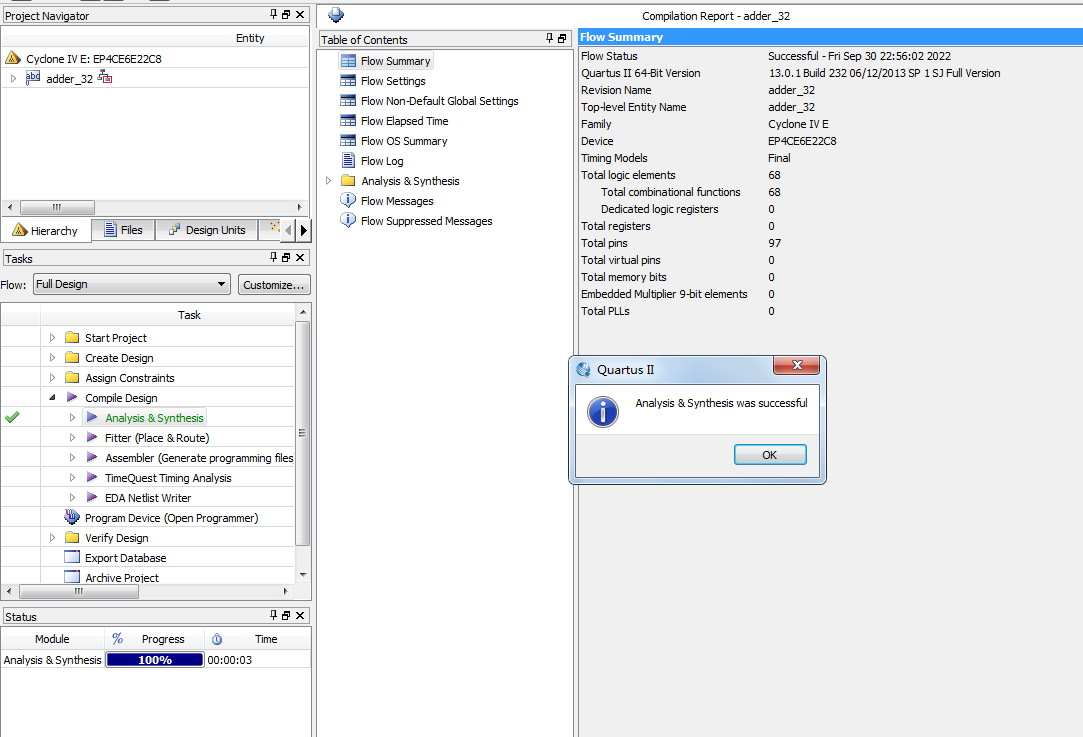

5. 资源占用

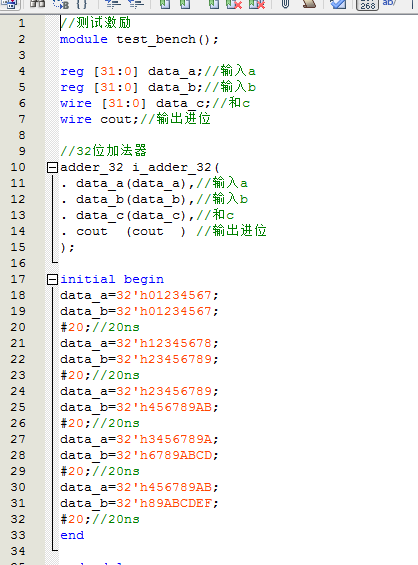

6. Testbench

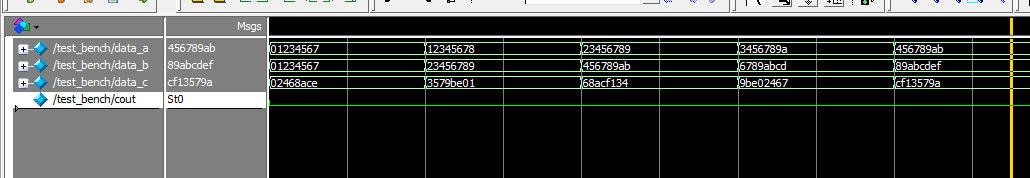

7. 仿真图

部分代码展示:

//32位加法器
module adder_32(
input [31:0] data_a,//输入a
input [31:0] data_b,//输入b
output [31:0] data_c,//和c
output cout//输出进位
);
wire [15:0]low_result ;
wire low_cout   ;
wire [15:0]high_result_0 ;
wire high_cout_0   ;
wire [15:0]high_result_1 ;
wire high_cout_1   ;
//计算低16位和
adder_16 i_adder_16(
. cin   (1'b0),//输入进位
. data_a(data_a[15:0]),//输入a低16位
. data_b(data_b[15:0]),//输入b低16位
. result(low_result),//和
. cout  (low_cout) //输出进位（溢出）
);
//计算高16位和（有进位）
adder_16 i0_adder_16(
. cin   (1'b1),//输入进位
. data_a(data_a[31:16]),//输入a高16位
. data_b(data_b[31:16]),//输入b高16位
. result(high_result_0),//和
. cout  (high_cout_0) //输出进位
);
//计算高16位和（无进位）
adder_16 i1_adder_16(
. cin   (1'b0),//输入进位
. data_a(data_a[31:16]),//输入a高16位
. data_b(data_b[31:16]),//输入b高16位
. result(high_result_1),//和
. cout  (high_cout_1) //输出进位
);

代码文件（付费下载）：
