基于FPGA的16QAM调制VHDL代码Quartus仿真

名称：基于FPGA的16QAM调制VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

16QAM调制过程可以简化为下图，I路Q路分别乘以cos和sin，再相加即得到调制信号

包含正余弦产生模块、有符号乘法器模块、有符号加法器模块以及编码映射

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

仿真文档.doc

1. 整体仿真

16QAM调制过程可以简化为下图，I路Q路分别乘以cos和sin，再相加即得到调制信号。

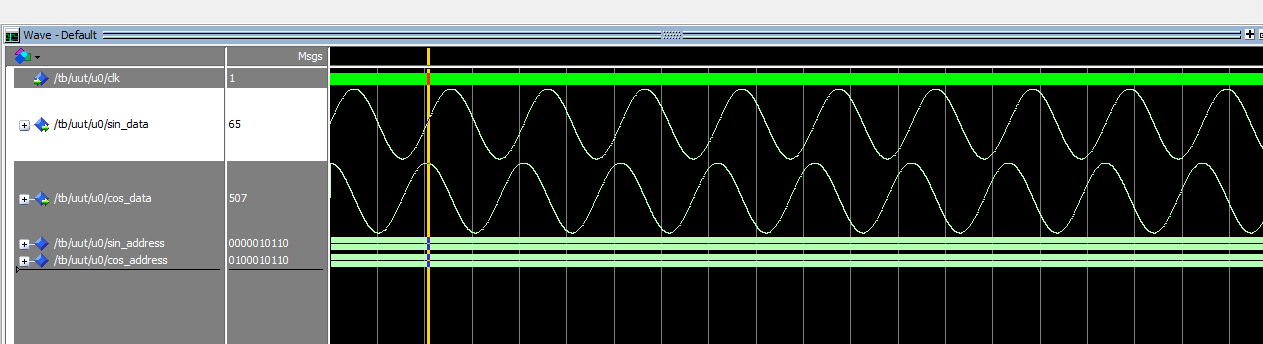

2. DDS模块仿真，用于产生sin和cos

地址sin_address累加，cos_address累加，依次读取ROM里面所存的sin和cos值。输出波形如上图所示。

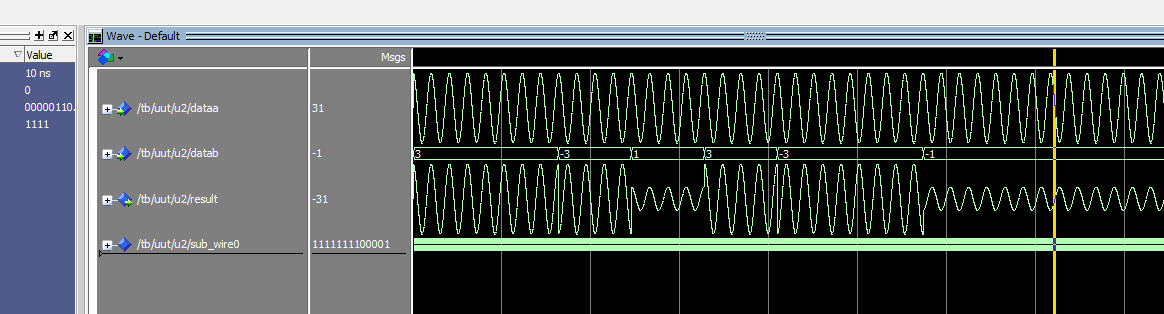

3. 相乘模块仿真

Dataa信号和datab信号相乘得到result信号。可以看到result的幅值包络与datab有关。

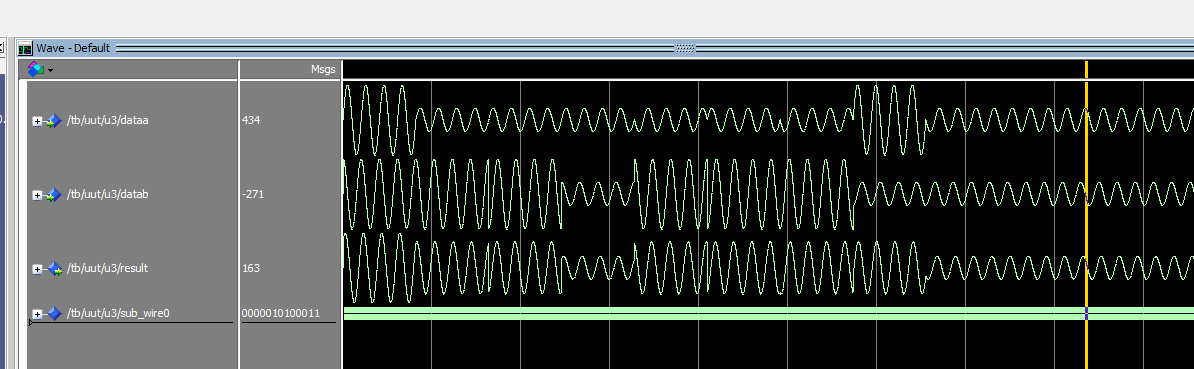

4. 相加模块仿真

相加模块将dataa得值和datab得值相加，得到result得值。result得值即为16QAM调制波形

部分代码展示:

library IEEE;
use IEEE.std_logic_1164.all;
use IEEE.std_logic_unsigned.all;
use IEEE.std_logic_arith.all;
entity QAM is
port(
    clk:in std_logic;--时钟输入
    DataIn:in std_logic_vector(3 downto 0);--DDS数据输出
 DataOut:out std_logic_vector(12 downto 0)--DDS数据输出
    );
end QAM;
architecture behave of QAM is
signal sin_data:std_logic_vector(9 downto 0);
signal cos_data:std_logic_vector(9 downto 0);
signal MULT0_data:std_logic_vector(2 downto 0);
signal MULT1_data:std_logic_vector(2 downto 0);
signal MULT0_result:std_logic_vector(12 downto 0);
signal MULT1_result:std_logic_vector(12 downto 0);
component DDS is
port(
 clk:in std_logic;--时钟输入
 sin_data:out std_logic_vector(9 downto 0);--DDS数据输出
 cos_data:out std_logic_vector(9 downto 0)--DDS数据输出
 );
end component;
component MULT IS
PORT
(
dataa: IN STD_LOGIC_VECTOR (9 DOWNTO 0);
datab: IN STD_LOGIC_VECTOR (2 DOWNTO 0);
result: OUT STD_LOGIC_VECTOR (12 DOWNTO 0)
);
END component;
component add IS
PORT
(
dataa: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
datab: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
result: OUT STD_LOGIC_VECTOR (12 DOWNTO 0)
);
END component;
begin
u0: DDS port map(clk=>clk,sin_data=>sin_data,cos_data=>cos_data);
u1: MULT port map(dataa=>sin_data,datab=>MULT0_data,result=>MULT0_result);
u2: MULT port map(dataa=>cos_data,datab=>MULT1_data,result=>MULT1_result);
u3: add port map(dataa=>MULT0_result,datab=>MULT1_result,result=>DataOut);
process(DataIn)begin
case DataIn is
when "0000" =>
MULT0_data <= "011";
MULT1_data <= "011";
when "0001" =>
MULT0_data <= "001";
MULT1_data <= "011";
when "0011" =>
MULT0_data <= "111";
MULT1_data <= "011";
when "0010" =>
MULT0_data <= "101";
MULT1_data <= "011";
when "0110" =>
MULT0_data <= "101";
MULT1_data <= "001";
when "0111" =>
MULT0_data <= "111";
MULT1_data <= "001";
when "0101" =>
MULT0_data <= "001";
MULT1_data <= "001";
when "0100" =>
MULT0_data <= "011";
MULT1_data <= "001";
when "1100" =>
MULT0_data <= "011";
MULT1_data <= "111";
when "1101" =>
MULT0_data <= "011";
MULT1_data <= "111";
when "1111" =>
MULT0_data <= "111";
MULT1_data <= "111";
when "1110" =>
