可控脉冲发生器(PWM)VHDL代码Quartus仿真

名称：可控脉冲发生器(PWM)VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

可控脉冲发生器(PWM)

选用语言:VHDL

输入时钟50MHZ

将50MHZ的时钟分频为1HZ和2HZ,将分频后的

时钟信号(1HZ和2HZ)当做可控脉冲的信号输入

其中要求

1.由拨动开关控制所选的输入信号(低电平时1HZ,高电平时2HZ)

2.由四个拨动开关控制pwm信号的脉宽调制(实现0~15种模式共16种波形的输出),预留标准输出口

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

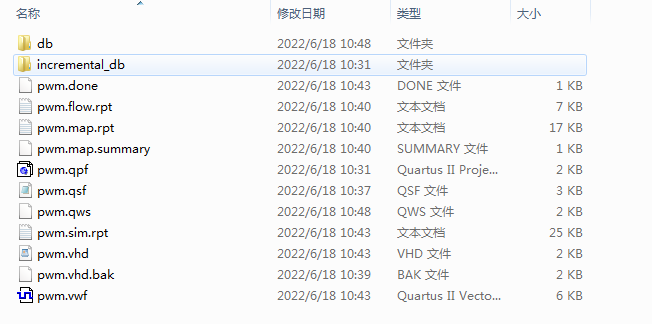

1. 工程文件

2. 程序文件

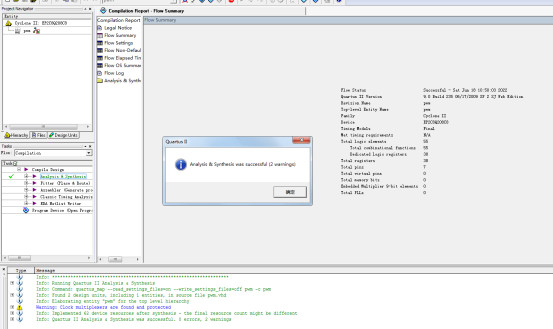

3. 程序编译

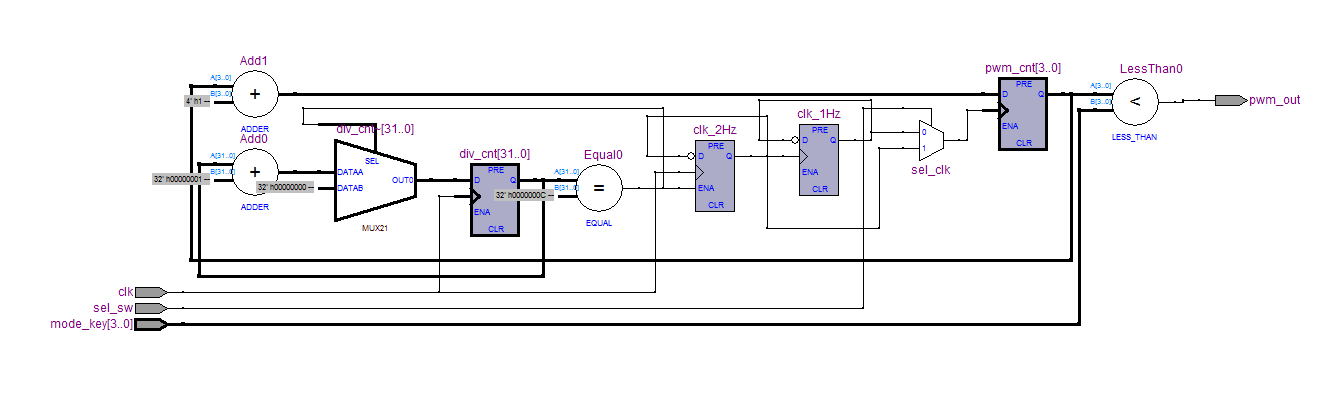

4. RTL图

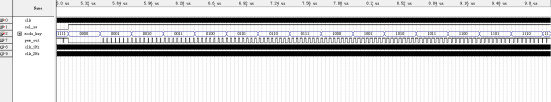

5. 仿真图

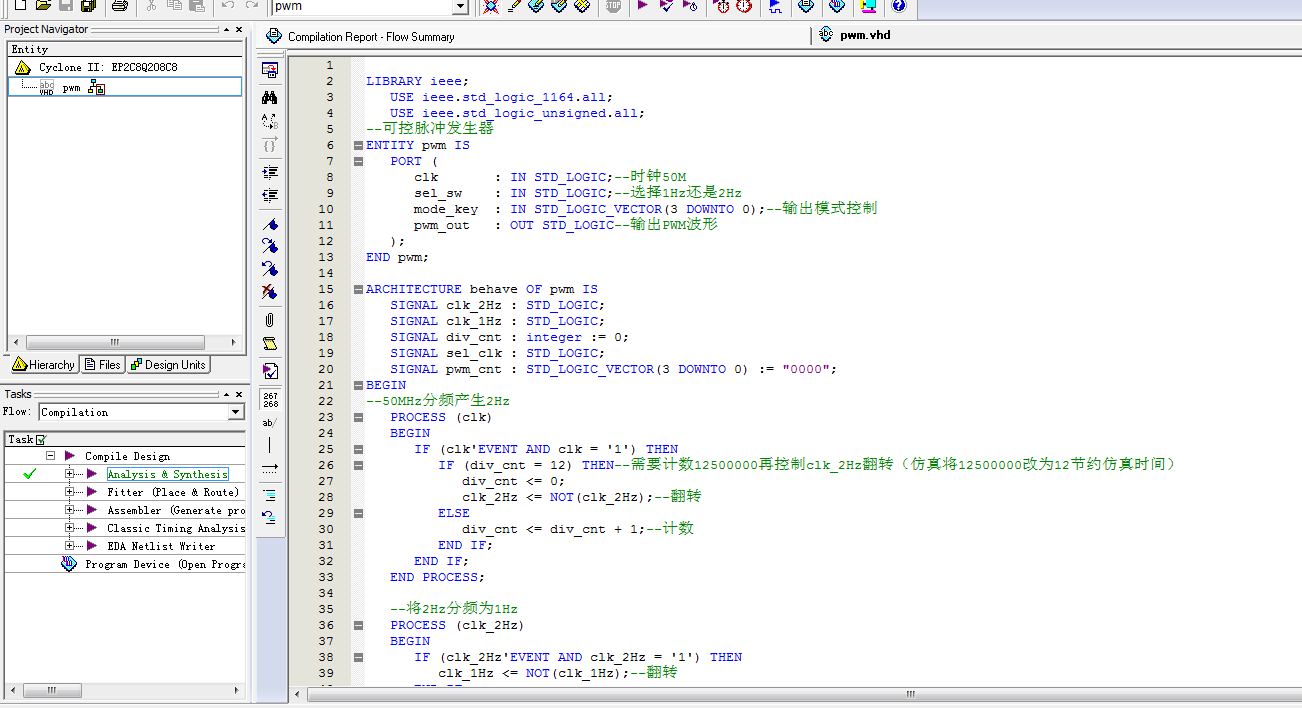

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--可控脉冲发生器
ENTITY pwm IS
   PORT (
      clk       : IN STD_LOGIC;--时钟50M
      sel_sw    : IN STD_LOGIC;--选择1Hz还是2Hz
      mode_key  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--输出模式控制
      pwm_out   : OUT STD_LOGIC--输出PWM波形
   );
END pwm;
ARCHITECTURE behave OF pwm IS
   SIGNAL clk_2Hz : STD_LOGIC;
   SIGNAL clk_1Hz : STD_LOGIC;
   SIGNAL div_cnt : integer := 0;
   SIGNAL sel_clk : STD_LOGIC;
   SIGNAL pwm_cnt : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
BEGIN
--50MHz分频产生2Hz
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (div_cnt = 12) THEN--需要计数12500000再控制clk_2Hz翻转（仿真将12500000改为12节约仿真时间）
            div_cnt <= 0;
            clk_2Hz <= NOT(clk_2Hz);--翻转
         ELSE
            div_cnt <= div_cnt + 1;--计数
         END IF;
      END IF;
   END PROCESS;

   --将2Hz分频为1Hz
   PROCESS (clk_2Hz)
   BEGIN
      IF (clk_2Hz'EVENT AND clk_2Hz = '1') THEN
         clk_1Hz <= NOT(clk_1Hz);--翻转
      END IF;
   END PROCESS;

代码文件（付费下载）：
