基于FPGA的数字电子钟VHDL代码Quartus仿真

名称：基于FPGA的数字电子钟VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

数字电子钟

1)设计一个能显示秒、分、时的24小时数字钟

2)用数码管显示出时，分，秒，复位显示00:00:00

3)通过按键可对时，分，秒进行设置

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

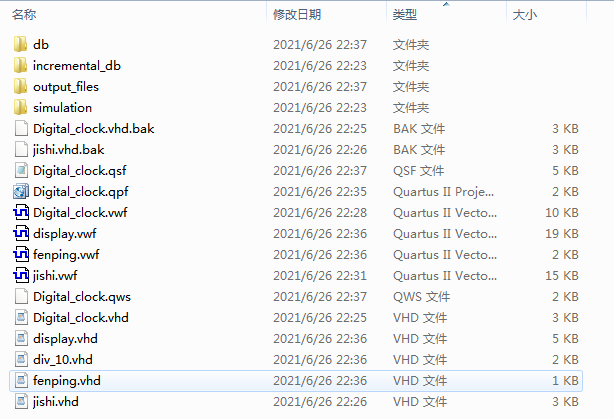

1. 工程文件

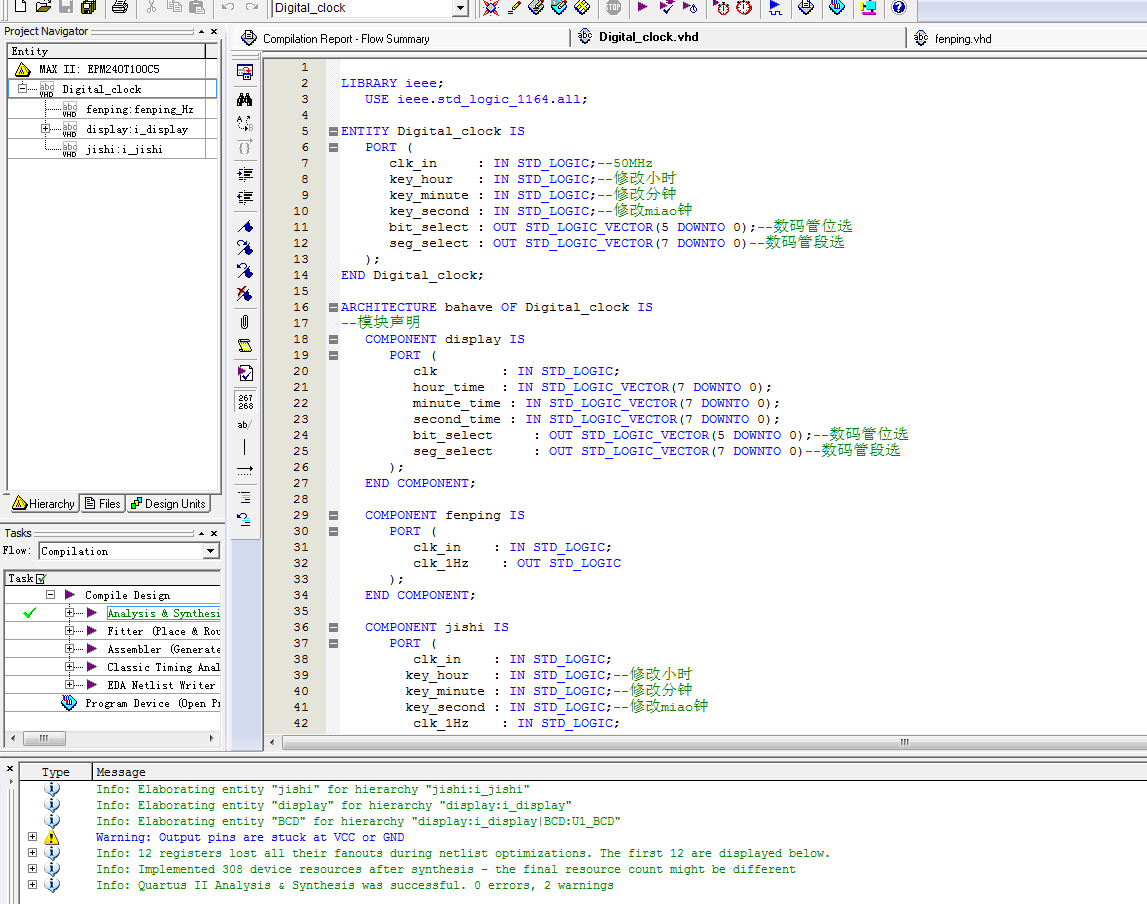

2. 程序文件

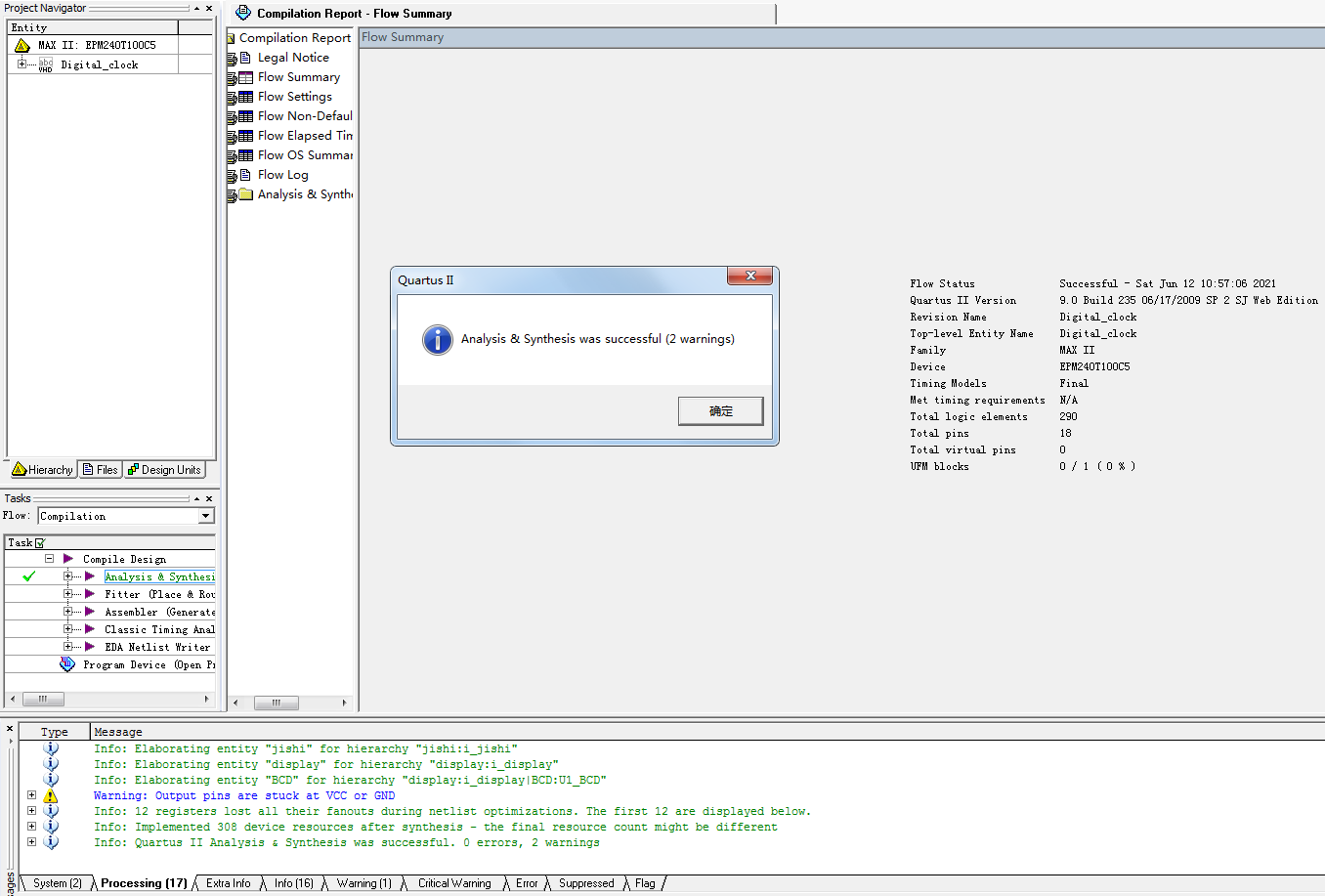

3. 程序编译

4. RTL图

5. 仿真图

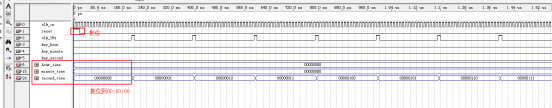

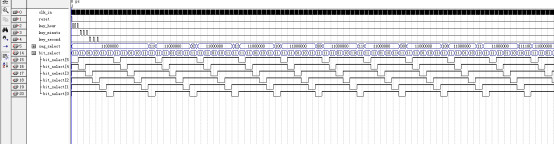

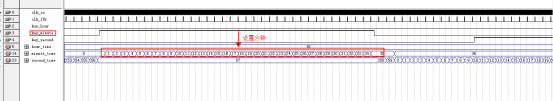

整体仿真图

分频模块仿真

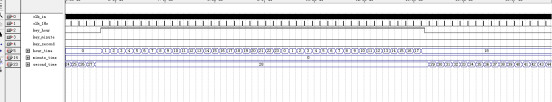

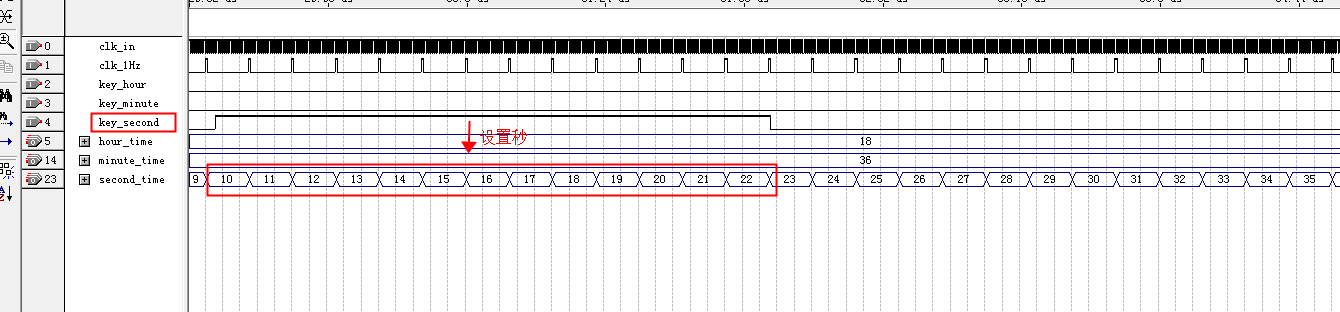

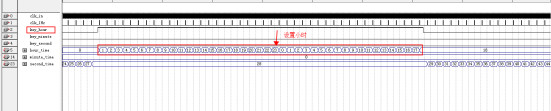

计时模块

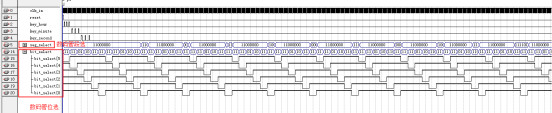

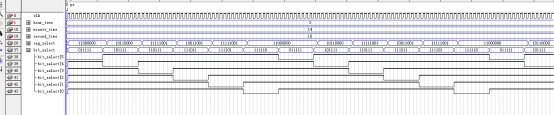

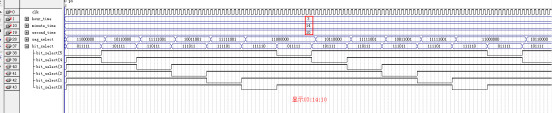

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY Digital_clock IS
   PORT (
      clk_in     : IN STD_LOGIC;--50MHz
      reset     : IN STD_LOGIC;--reset
  key_hour   : IN STD_LOGIC;--修改小时
  key_minute : IN STD_LOGIC;--修改分钟
  key_second : IN STD_LOGIC;--修改miao钟
      bit_select : OUT STD_LOGIC_VECTOR(5 DOWNTO 0);--数码管位选
      seg_select : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END Digital_clock;
ARCHITECTURE bahave OF Digital_clock IS
--模块声明
   COMPONENT display IS
      PORT (
         clk        : IN STD_LOGIC;
         hour_time  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
 bit_select     : OUT STD_LOGIC_VECTOR(5 DOWNTO 0);--数码管位选
 seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
      );
   END COMPONENT;
   COMPONENT fenping IS
      PORT (
         clk_in    : IN STD_LOGIC;
         clk_1Hz    : OUT STD_LOGIC
      );
   END COMPONENT;

   COMPONENT jishi IS
      PORT (
         clk_in    : IN STD_LOGIC;
         reset     : IN STD_LOGIC;--reset
key_hour   : IN STD_LOGIC;--修改小时
key_minute : IN STD_LOGIC;--修改分钟
key_second : IN STD_LOGIC;--修改miao钟
         clk_1Hz    : IN STD_LOGIC;
         hour_time  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

   SIGNAL hour_time         : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL minute_time       : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL second_time       : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL clk_1Hz           : STD_LOGIC;
BEGIN
   --分频到1Hz
   fenping_Hz : fenping
      PORT MAP (
         clk_in  => clk_in,
         clk_1Hz  => clk_1Hz
      );


   --计时模块
   i_jishi : jishi
      PORT MAP (
         clk_in      => clk_in,
         reset   =>reset,
 key_hour=> key_hour,
 key_minute=> key_minute,
 key_second => key_second,--修改miao钟
         clk_1Hz      => clk_1Hz,
         hour_time    => hour_time,--时
         minute_time  => minute_time,--分
         second_time  => second_time--秒
      );

   --显示模块
   i_display : display
      PORT MAP (
         clk                => clk_in,
         hour_time          => hour_time,
         minute_time        => minute_time,
         second_time        => second_time,
 bit_select     =>bit_select,--数码管位选
 seg_select     =>seg_select--数码管段选
      );

END bahave;
