基于FPGA的自动售货机设计Verilog代码Quartus仿真

名称：基于FPGA的自动售货机设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

自动售货机设计

要求

1.利用外部按键当作外部的输入,利用数码管、蜂鸣器和LED作为输出表示。

2.外部输入有1元的按键、0.5元的按键和选择商品的按键。

3.无论什么按键按下,蜂鸣器都要出声音

4.共有两种商品,一种商品2.5元,另一种商品3.5元。

5.在投钱之前,必须要选择商品,如果没有选择,则默认第一种(2.5元)。投钱的过程中,不允许更换商品。每次卖出商品或者钱数被清零的话,商品也要恢复默认。

6.第一个数码管显示选择的商品(1:优表2.5元商品。2:代表3.5元的商品)

7.最后两个数码管显示当前所投入的钱数(中间的点需要点亮）

8.2.5元的商品卖出采用1个LED亮1s来表示。3.5元的商品卖出采用2个LED亮1s来表示

9.找零的话,采用1个LED呼吸灯(呼吸4S)。

10.投钱过程中,需要倒计时,倒计时的时间为1min。如果1min之内没有连续投入钱币,则钱数自动清零。倒计时,显示在第二个和第三个数码管上

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

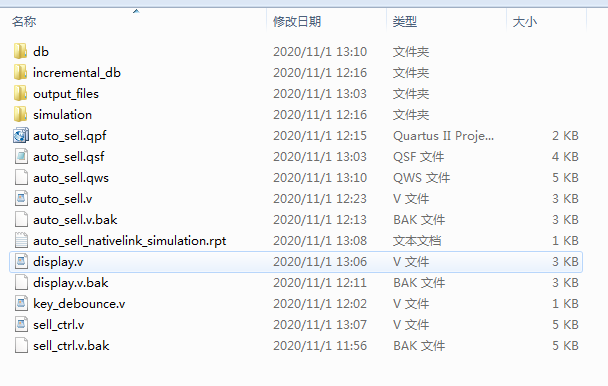

1. 工程文件

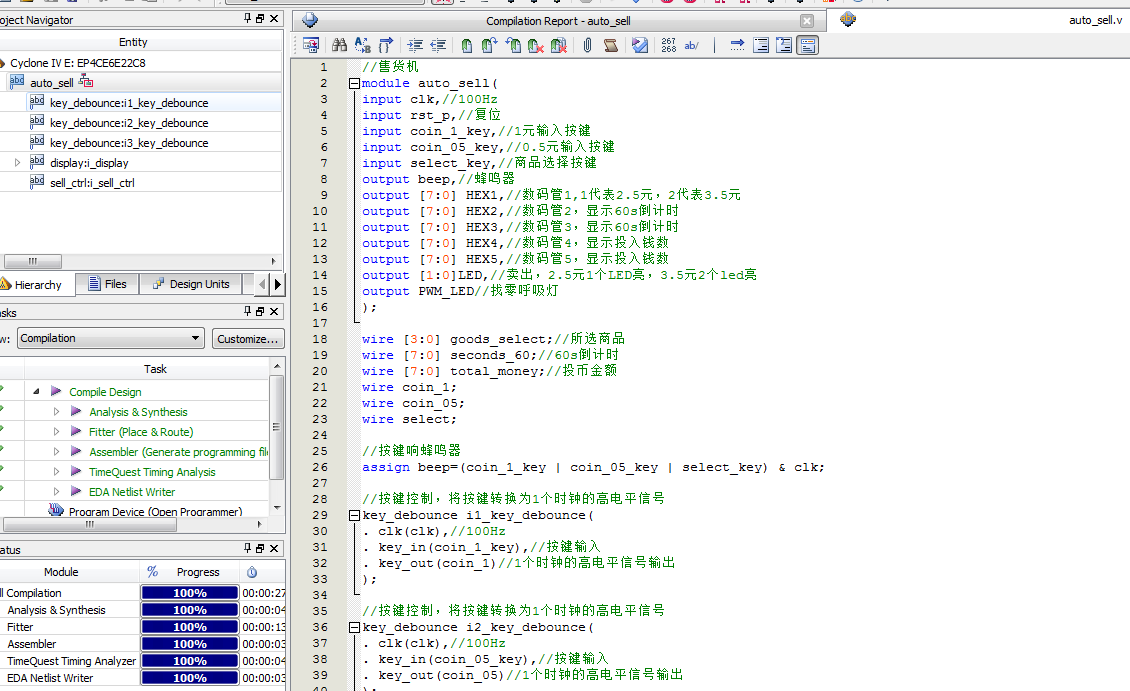

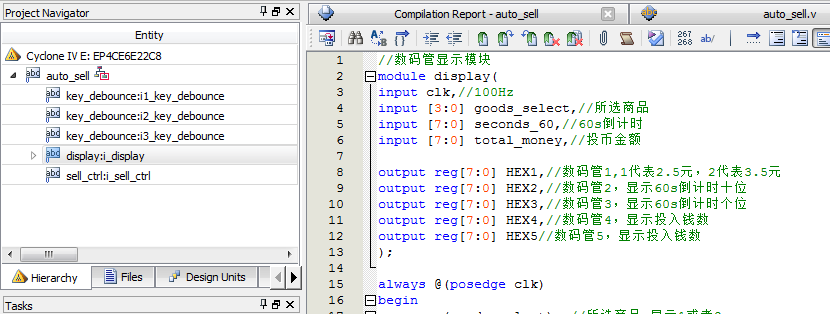

2. 程序文件

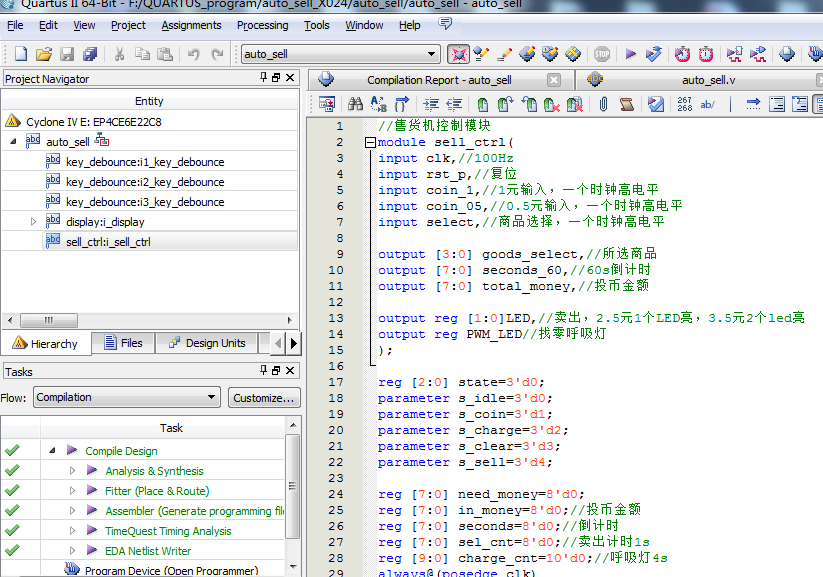

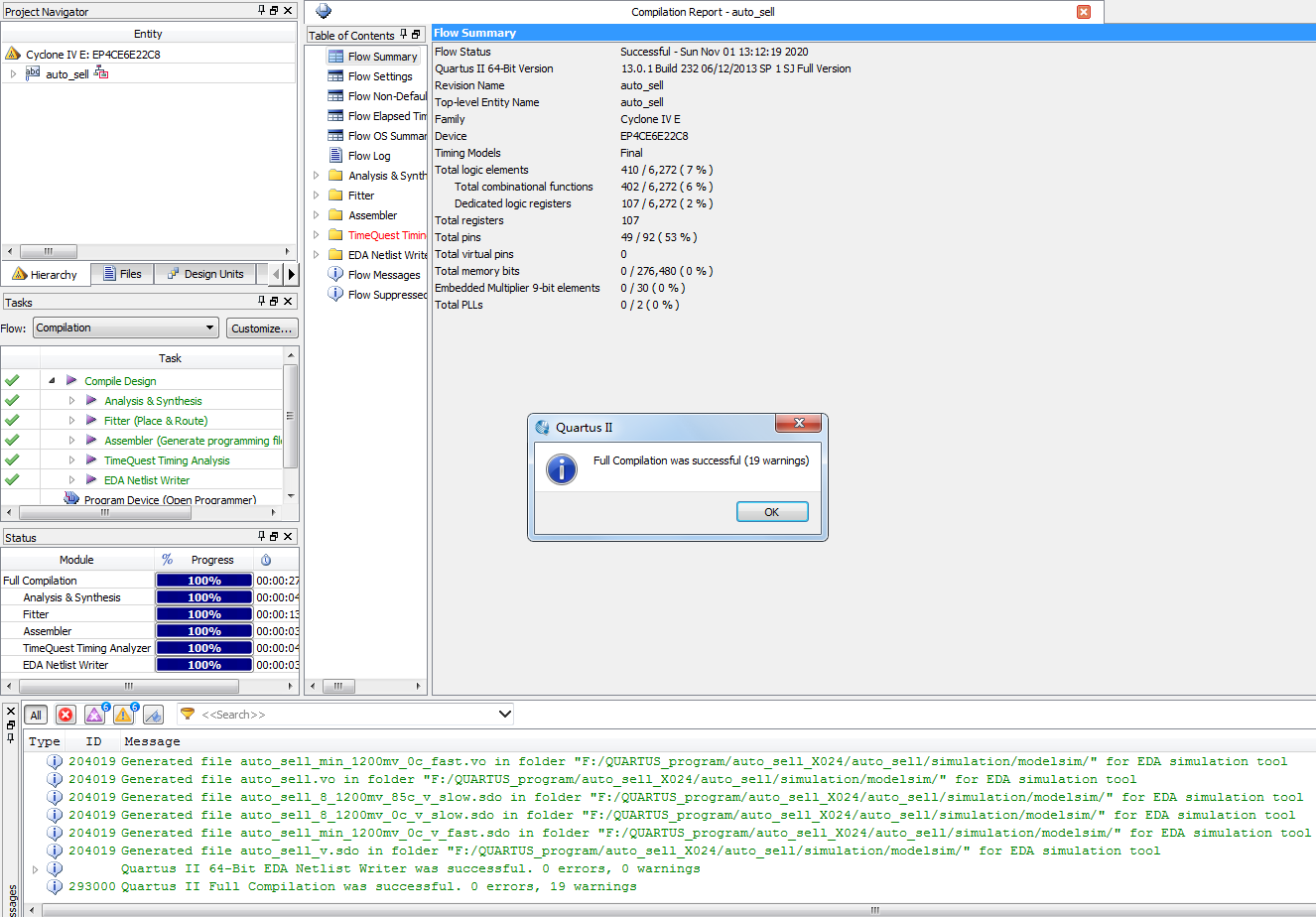

3. 程序编译

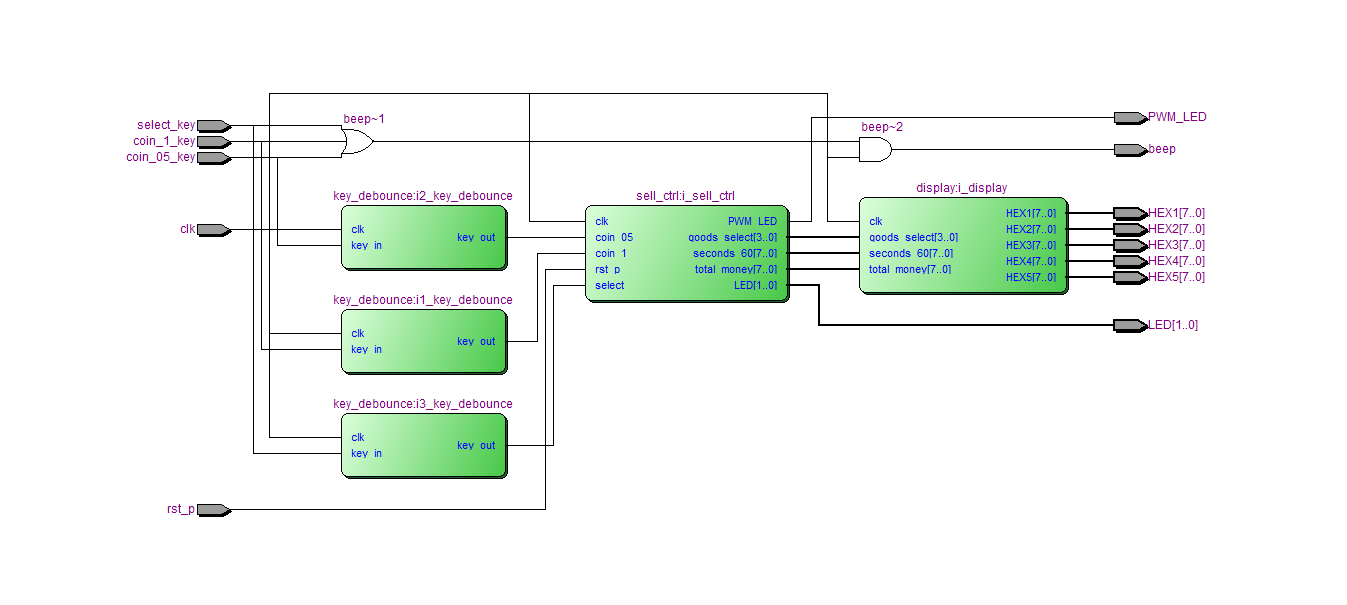

4. RTL图

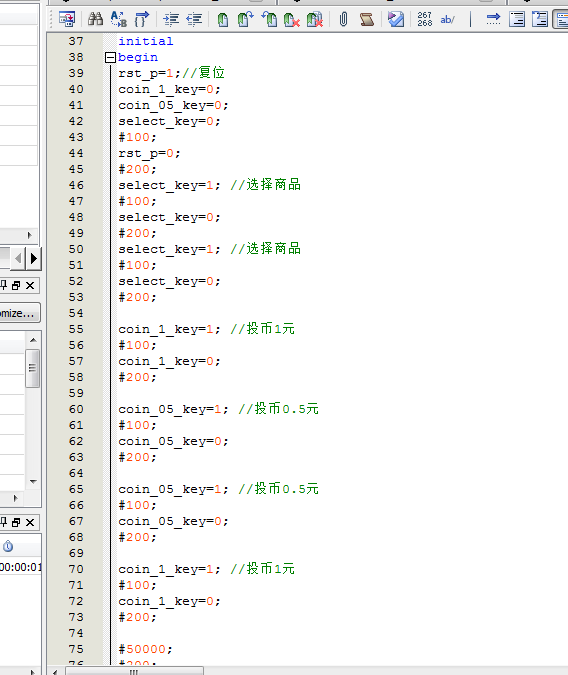

5. Testbench

6. 仿真图

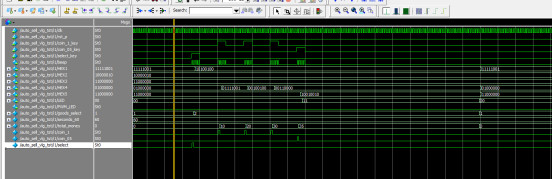

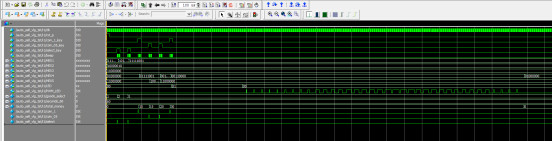

整体仿真图

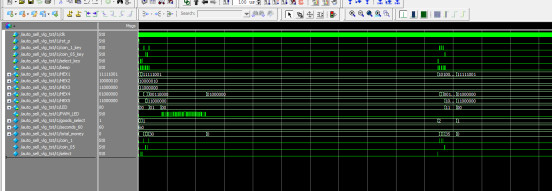

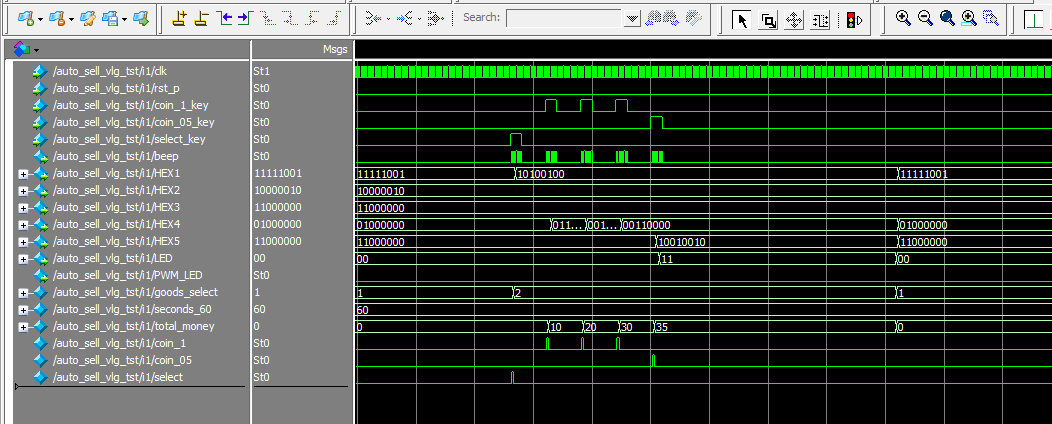

下图为选择2.5元商品，投币1+0.5+0.5+1=3元，有找零的仿真过程

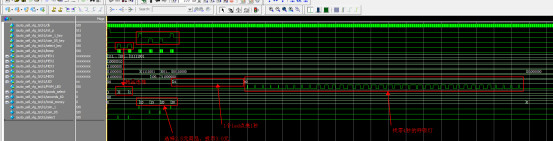

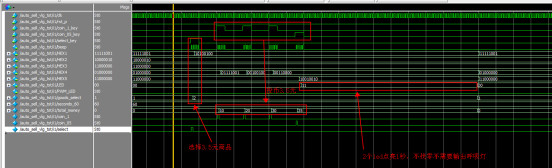

下图为选择3.5元商品，投币1+1+1+0.5=3.5元，没有找零的仿真过程

可以看到led点亮1秒后，回到默认选择2.5元商品（goods_select=1）

部分代码展示:

//售货机
module auto_sell(
input clk,//100Hz
input rst_p,//复位
input coin_1_key,//1元输入按键
input coin_05_key,//0.5元输入按键
input select_key,//商品选择按键
output beep,//蜂鸣器
output [7:0] HEX1,//数码管1,1代表2.5元，2代表3.5元
output [7:0] HEX2,//数码管2，显示60s倒计时
output [7:0] HEX3,//数码管3，显示60s倒计时
output [7:0] HEX4,//数码管4，显示投入钱数
output [7:0] HEX5,//数码管5，显示投入钱数
output [1:0]LED,//卖出，2.5元1个LED亮，3.5元2个led亮
output PWM_LED//找零呼吸灯
);
wire [3:0] goods_select;//所选商品
wire [7:0] seconds_60;//60s倒计时
wire [7:0] total_money;//投币金额
wire coin_1;
wire coin_05;
wire select;
//按键响蜂鸣器
assign beep=(coin_1_key | coin_05_key | select_key) & clk;
//按键控制，将按键转换为1个时钟的高电平信号
key_debounce i1_key_debounce(
. clk(clk),//100Hz
. key_in(coin_1_key),//按键输入
. key_out(coin_1)//1个时钟的高电平信号输出
);
//按键控制，将按键转换为1个时钟的高电平信号
key_debounce i2_key_debounce(
. clk(clk),//100Hz
. key_in(coin_05_key),//按键输入
. key_out(coin_05)//1个时钟的高电平信号输出
);
//按键控制，将按键转换为1个时钟的高电平信号
key_debounce i3_key_debounce(
. clk(clk),//100Hz
. key_in(select_key),//按键输入
. key_out(select)//1个时钟的高电平信号输出
);
//售货机控制模块
sell_ctrl i_sell_ctrl(
. clk(clk),//100Hz
. rst_p(rst_p),//复位
. coin_1(coin_1),//1元输入，一个时钟高电平
. coin_05(coin_05),//0.5元输入，一个时钟高电平
. select(select),//商品选择，一个时钟高电平
. goods_select(goods_select),//所选商品
. seconds_60(seconds_60),//60s倒计时
. total_money(total_money),//投币金额
. LED(LED),//卖出，2.5元1个LED亮，3.5元2个led亮
. PWM_LED(PWM_LED)//找零呼吸灯
);
//数码管显示模块
display i_display(
. clk(clk),//100Hz
. goods_select(goods_select),//所选商品
. seconds_60(seconds_60),//60s倒计时
. total_money(total_money),//投币金额
. HEX1(HEX1),//数码管1,1代表2.5元，2代表3.5元
. HEX2(HEX2),//数码管2，显示60s倒计时十位
. HEX3(HEX3),//数码管3，显示60s倒计时个位
. HEX4(HEX4),//数码管4，显示投入钱数
. HEX5(HEX5)//数码管5，显示投入钱数
);
endmodule
