基于FPGA的交通灯设计Verilog代码ISE basys2开发板

名称：基于FPGA的交通灯设计Verilog代码ISE  basys2开发板

软件：ISE

语言：Verilog

代码功能：

简易交通灯设计

十字路口交通灯：红灯10s,黄灯1秒,绿灯9秒

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

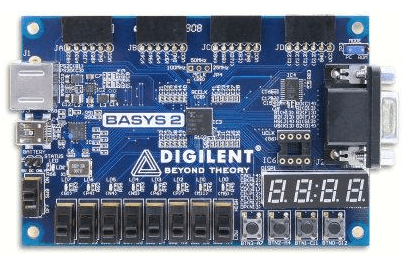

本代码已在basys2开发板验证，basys2开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

交通灯设计.doc

1. 工程文件

2. 程序文件

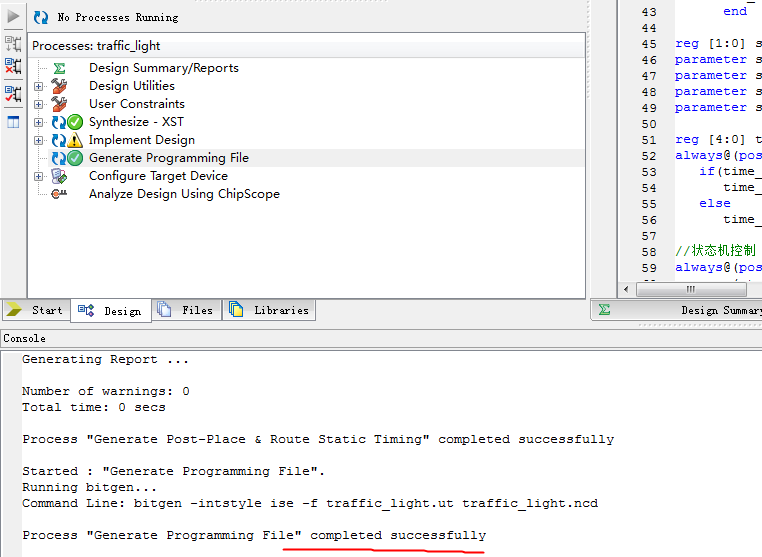

3. 程序编译

4. 管脚约束

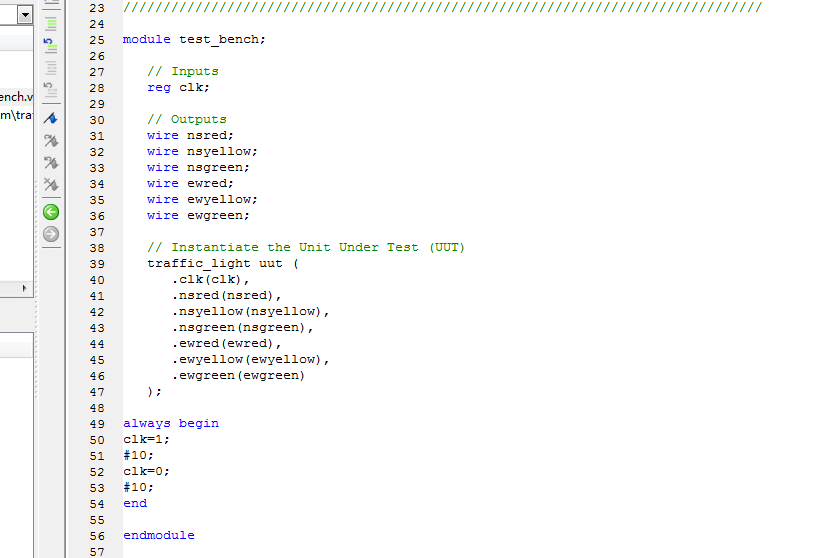

5. Testbench

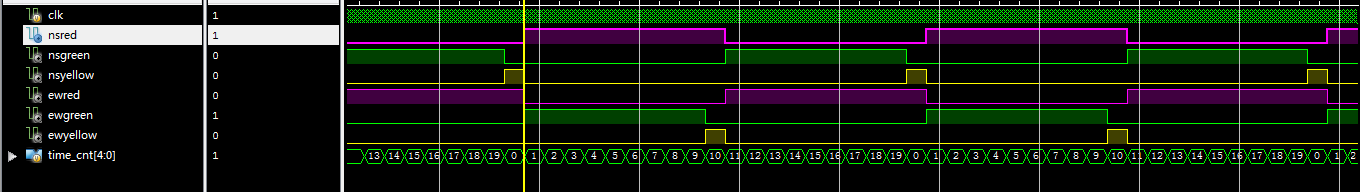

6. 仿真图

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date:    21:12:41 09/04/2019
// Design Name:
// Module Name:    traffic_light
// Project Name:
// Target Devices:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
// BASYS2
//////////////////////////////////////////////////////////////////////////////////
//红灯10s,黄灯1秒,绿灯9秒
module traffic_light(
    input clk,//50M
    output reg nsred,
    output reg nsyellow,
    output reg nsgreen,
    output reg ewred,
    output reg ewyellow,
    output reg ewgreen
    );
//50M分频到1Hz
reg [31:0] cnt='d0;
reg clk_1hz=0;//1Hz时钟信号
always@(posedge clk)
if(cnt==32'd25_000_000) begin//分频50_000_000，得1HZ
cnt<=32'd0;
clk_1hz<=~clk_1hz;
end
else begin
   cnt<=cnt+32'd1;
clk_1hz<=clk_1hz;
end
reg [1:0] state=2'd0;
parameter s_nsyellow=2'd0;
parameter s_nsgreen=2'd1;
parameter s_ewyellow=2'd2;
parameter s_ewgreen=2'd3;
reg [4:0] time_cnt=5'd0;//时间计数器,1s计数一次
always@(posedge clk_1hz)
if(time_cnt>=5'd19)//红灯10s,黄灯1秒,绿灯9秒,一个周期20s
time_cnt<=5'd0;
else
time_cnt<=time_cnt+5'd1;
