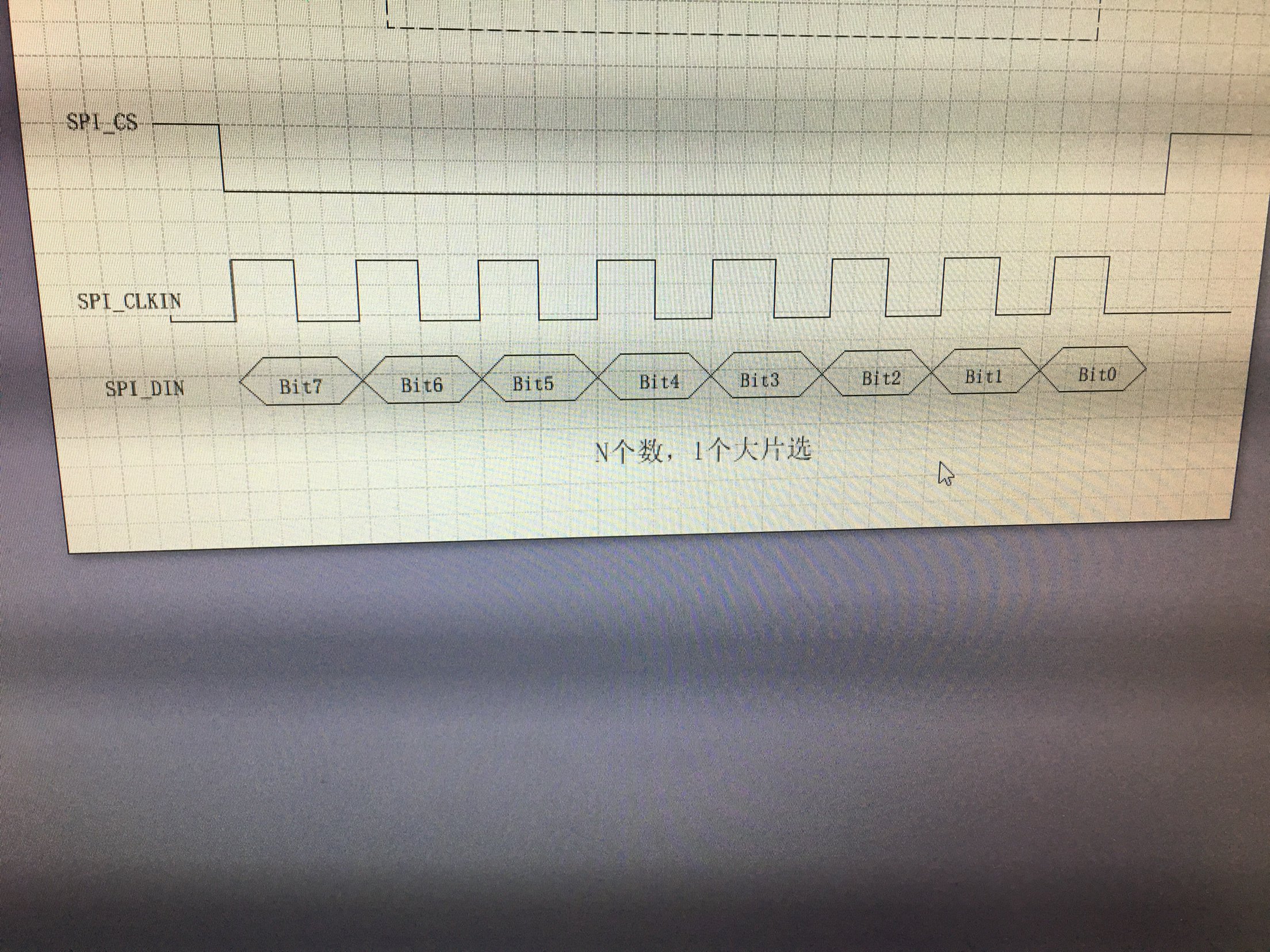

基于FPGA的SPI时序图设计VHDL代码VIVADO仿真

名称：基于FPGA的SPI时序图设计VHDL代码VIVADO仿真

软件：VIVADO

语言：VHDL

代码功能：

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

SPI设计文档.doc

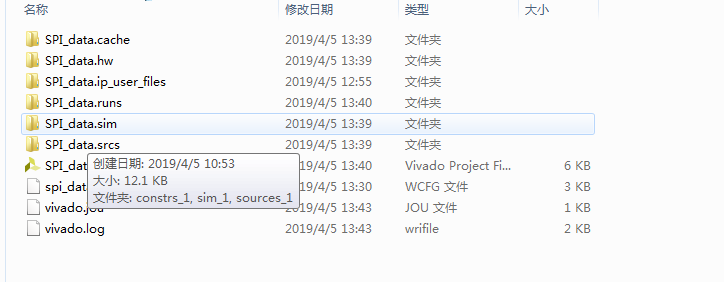

1.工程文件

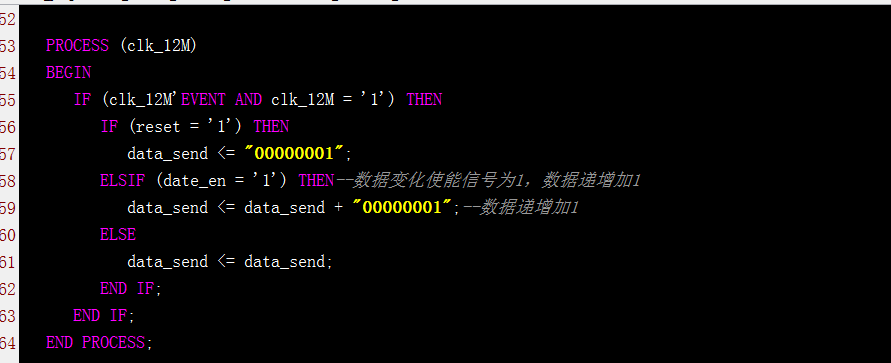

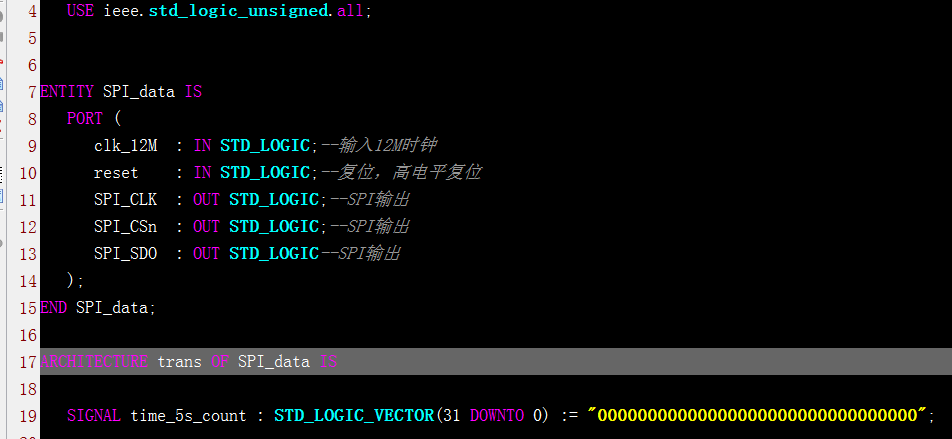

2.程序文件

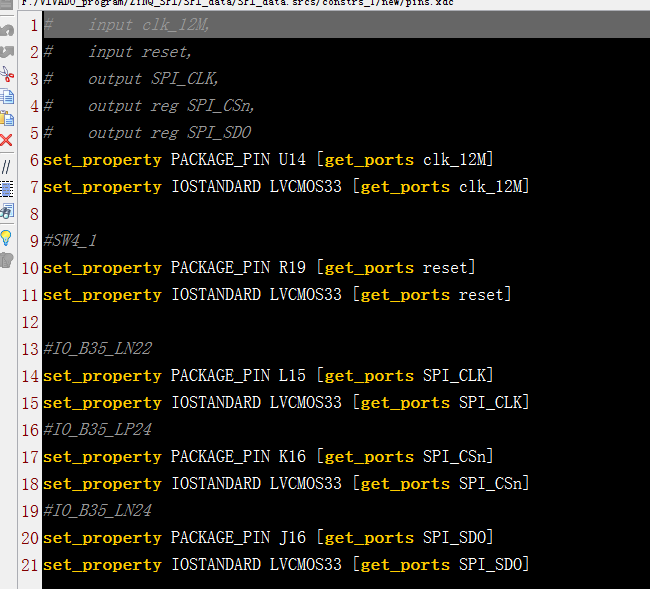

3.管脚约束文件

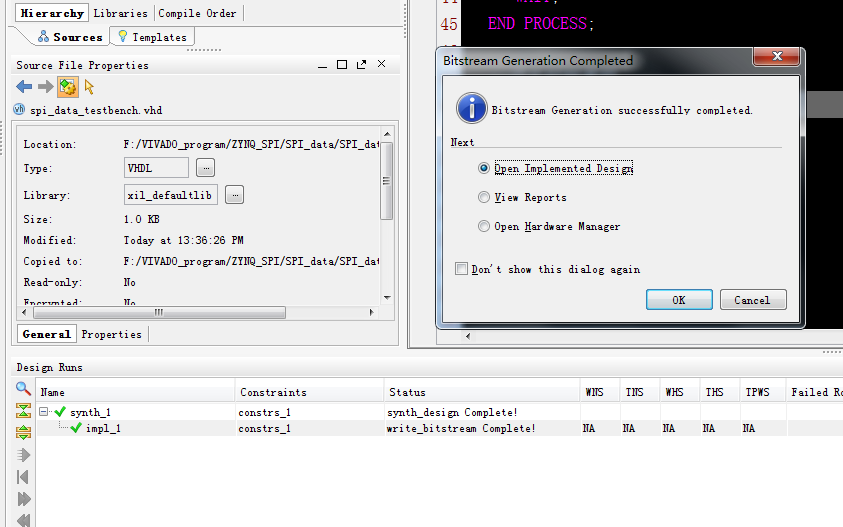

4.程序编译综合

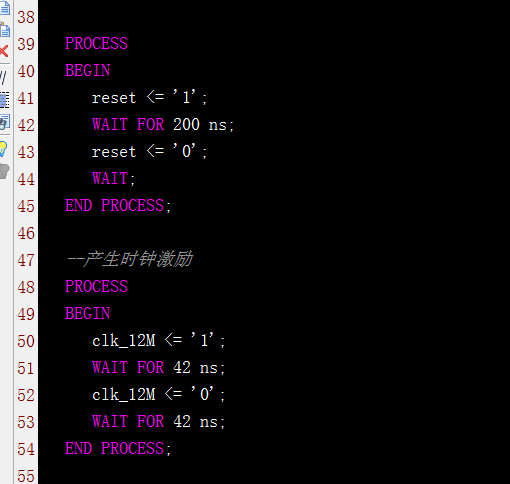

5.Testbench

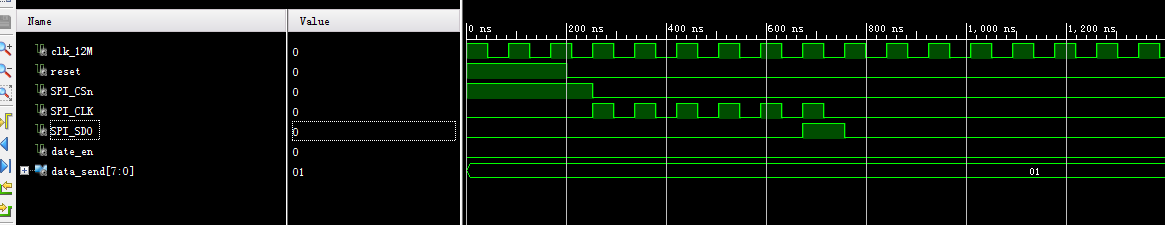

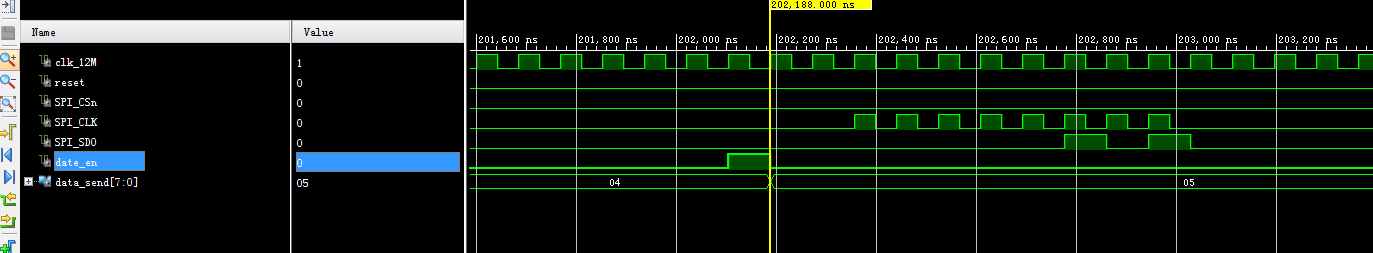

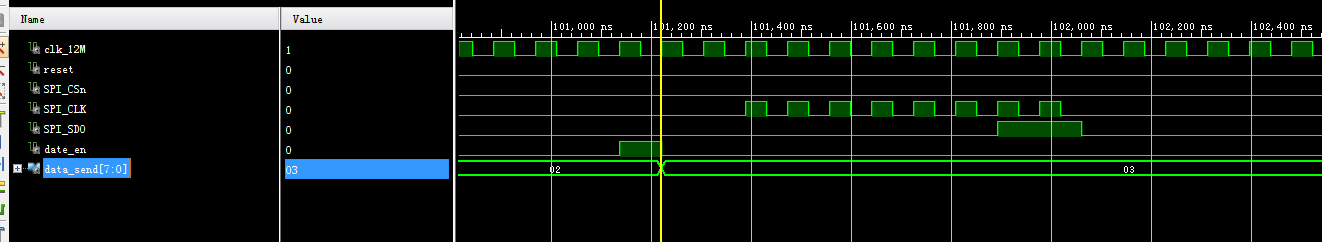

6.仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY spi_data_testbench IS
END spi_data_testbench;
ARCHITECTURE trans OF spi_data_testbench IS

COMPONENT SPI_data IS
   PORT (
      clk_12M  : IN STD_LOGIC;
      reset    : IN STD_LOGIC;
      SPI_CLK  : OUT STD_LOGIC;
      SPI_CSn  : OUT STD_LOGIC;
      SPI_SDO  : OUT STD_LOGIC
   );
END COMPONENT;

   SIGNAL clk_12M : STD_LOGIC;
   SIGNAL reset   : STD_LOGIC;
   SIGNAL SPI_CLK : STD_LOGIC;
   SIGNAL SPI_CSn : STD_LOGIC;
   SIGNAL SPI_SDO : STD_LOGIC;
BEGIN



   i_SPI_data : SPI_data
      PORT MAP (
         clk_12m  => clk_12M,
         reset    => reset,
         spi_clk  => SPI_CLK,
         spi_csn  => SPI_CSn,
         spi_sdo  => SPI_SDO
      );

代码文件（付费下载）：
