交通灯控制器设计Verilog代码VIVADO仿真

名称：交通灯控制器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

交通灯控制器设计

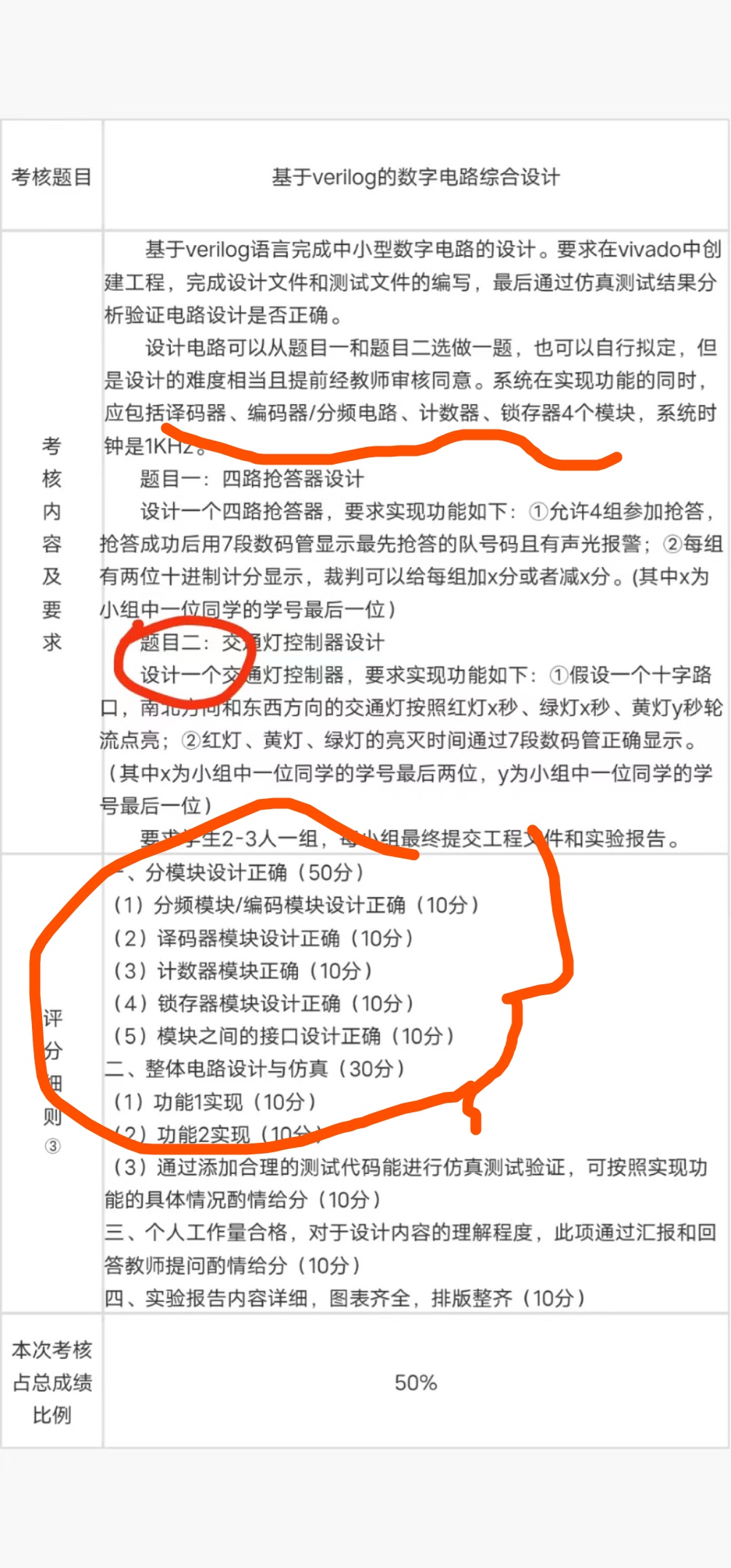

要求实现功能如下:①假设一个十字路口南北方向和东西方向的交通灯按照红灯x秒、绿灯x秒、黄灯y秒轮

流点亮;②红灯、黄灯、绿灯的亮灭时间诵过7段数码管正确显示。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

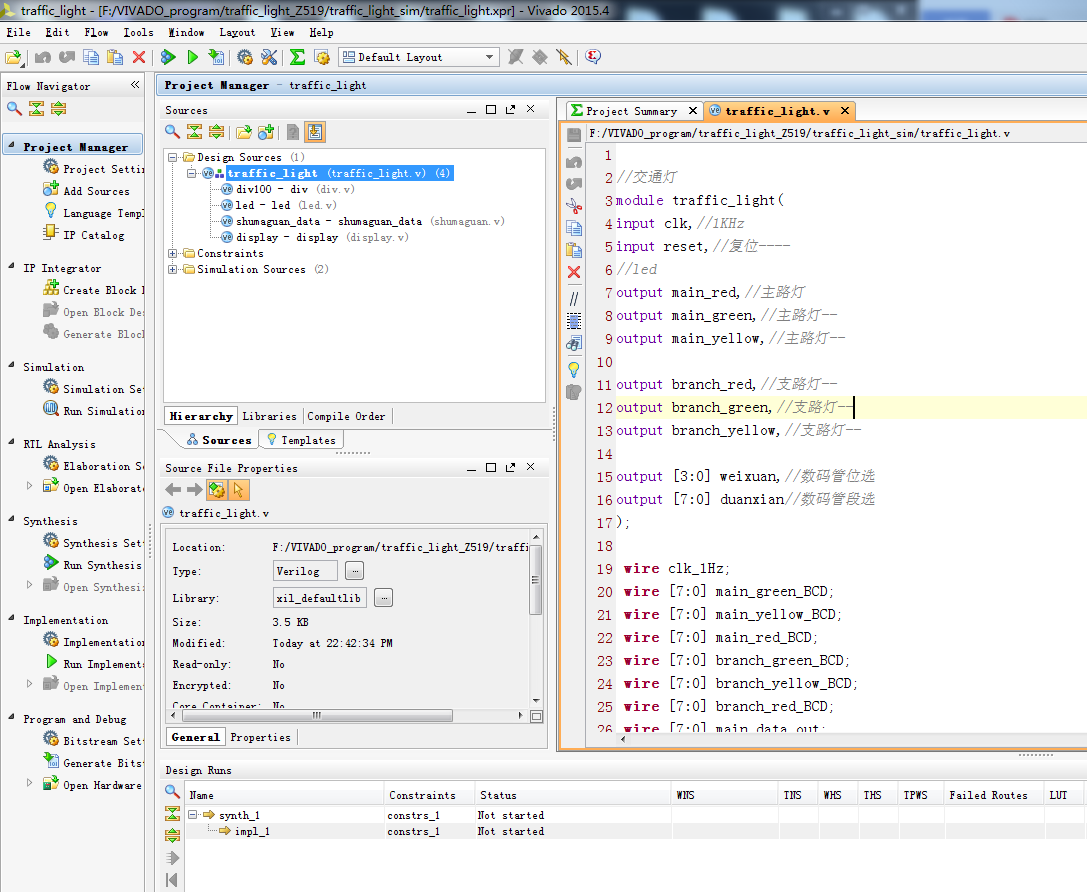

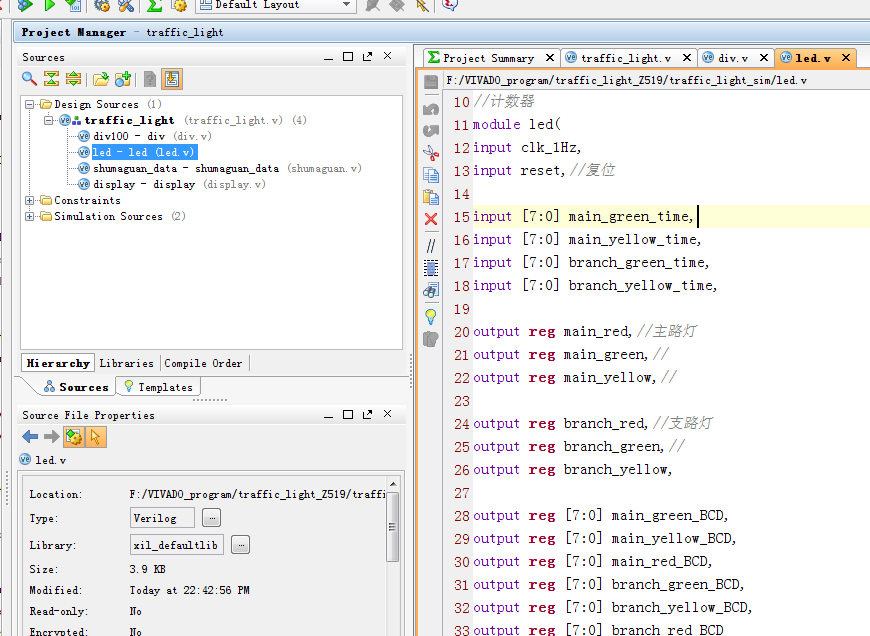

1. 工程文件

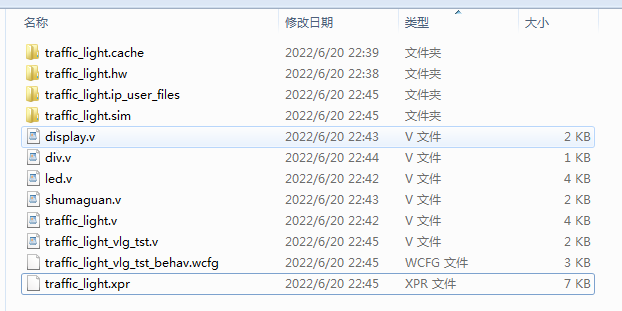

2. 程序文件

3. 程序编译

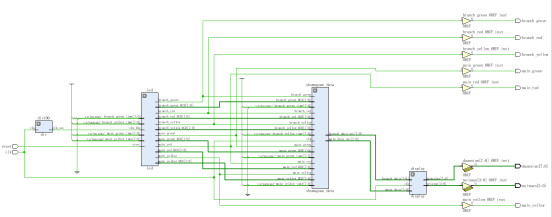

4. RTL图

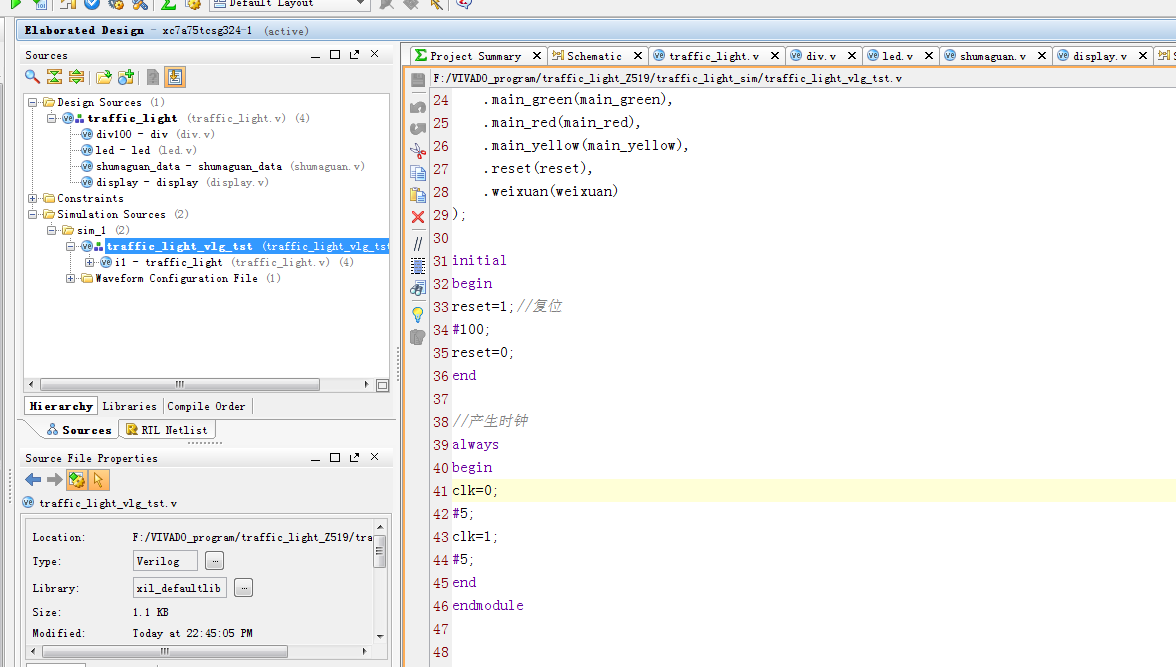

5. Testbench

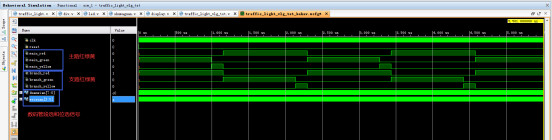

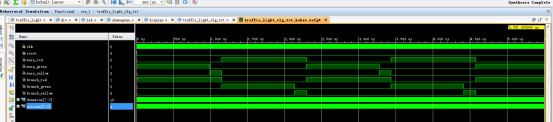

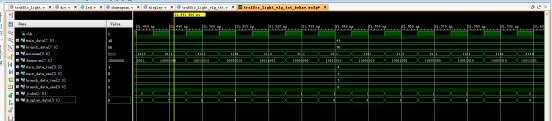

6. 仿真图

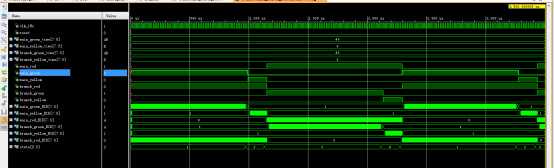

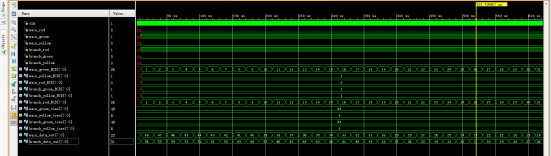

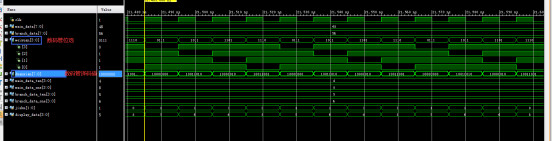

整体仿真图

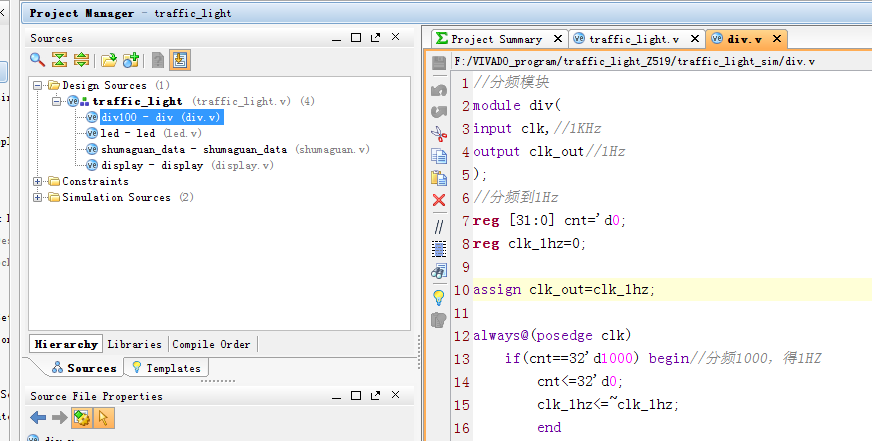

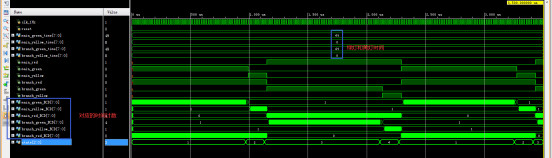

分频模块

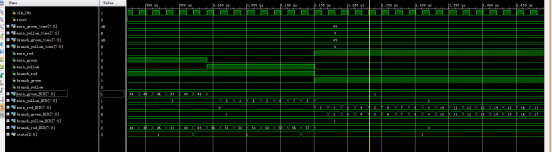

1KHZ分频产生1Hz信号

计数模块

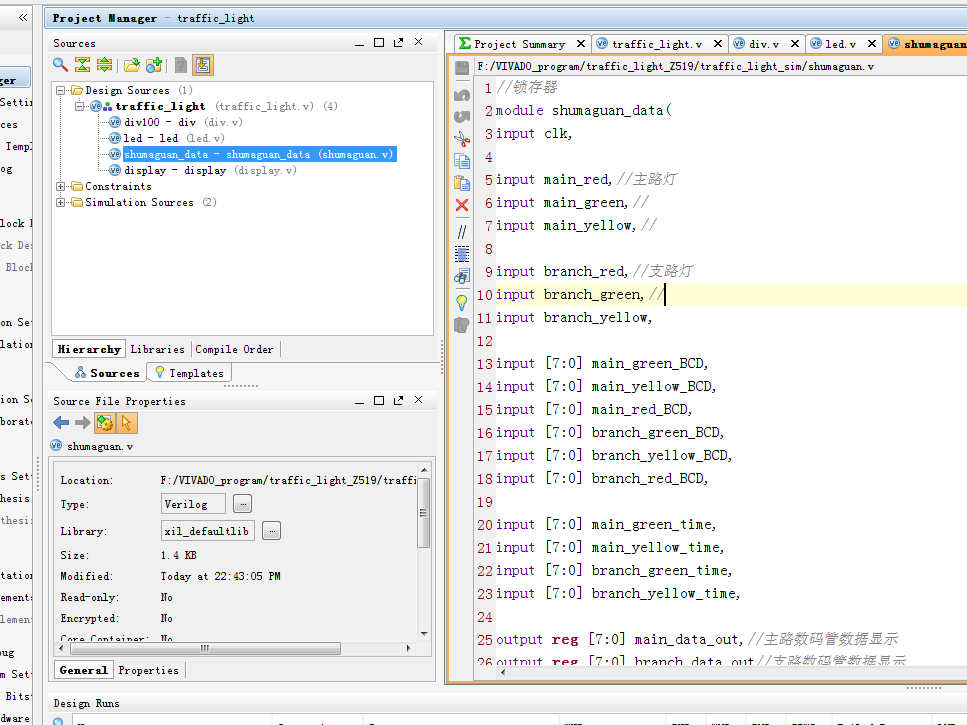

锁存模块

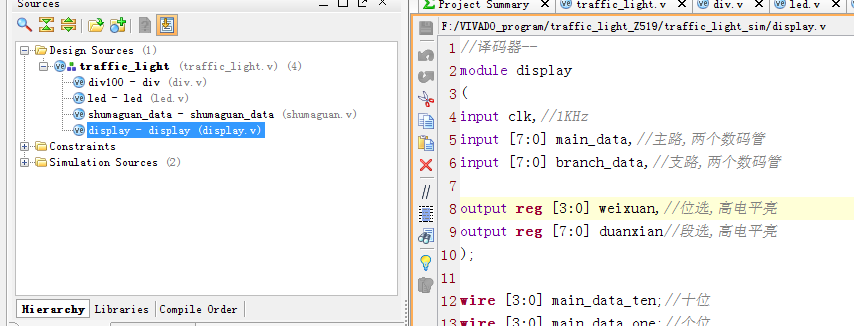

译码模块

部分代码展示:

//交通灯
module traffic_light(
input clk,//1KHz
input reset,//复位----
//led
output main_red,//主路灯
output main_green,//主路灯--
output main_yellow,//主路灯--
output branch_red,//支路灯--
output branch_green,//支路灯--
output branch_yellow,//支路灯--
output [3:0] weixuan,//数码管位选
output [7:0] duanxian//数码管段选
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
//led
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign main_yellow=main_yellow_led ;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign branch_yellow=branch_yellow_led ;//支路灯
