投篮游戏VHDL代码Quartus DE1开发板验证

名称：投篮游戏VHDL代码Quartus  DE1开发板验证

软件：Quartus

语言：VHDL

代码功能：

基于VGA的投篮游戏DE1开发板验证

玩家可以通过拨码开关控制投篮的角度和力度，从而控制篮球进入篮筐，投进得分，数码管显示分数

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

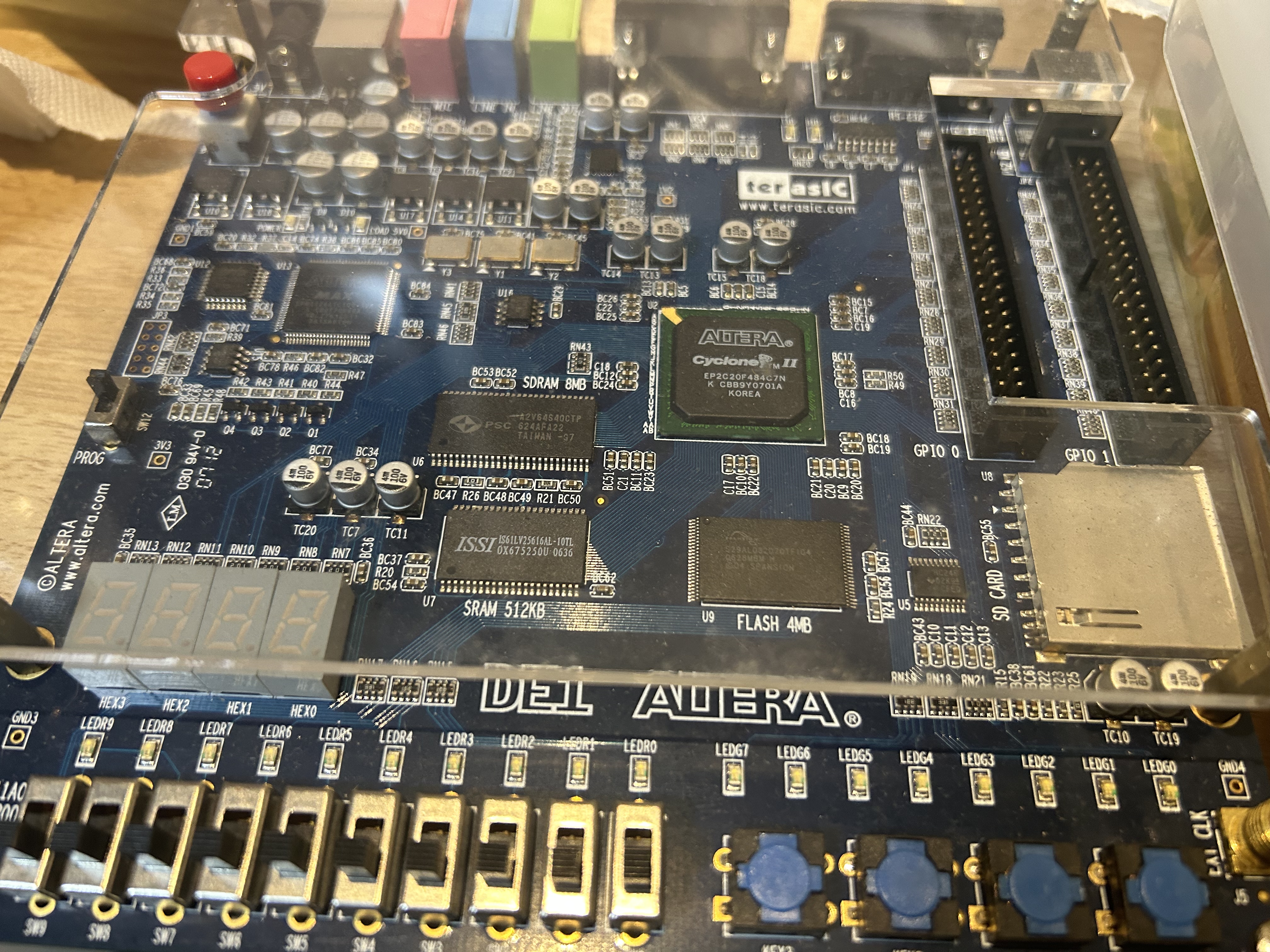

本代码已在DE1开发板验证，DE1开发板验证如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

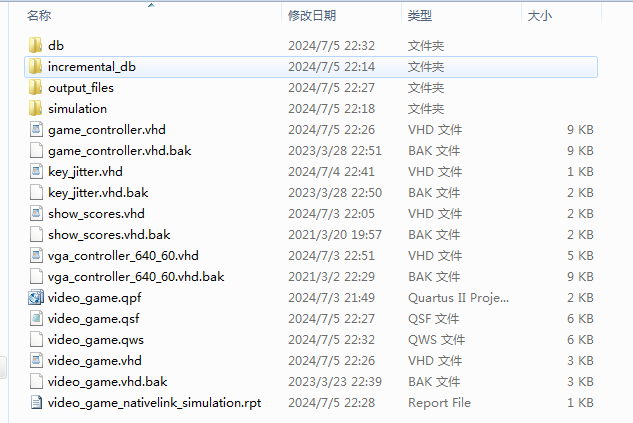

1. 工程文件

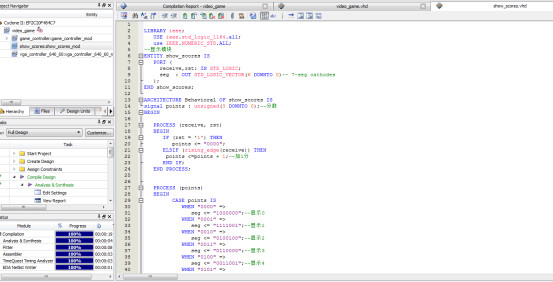

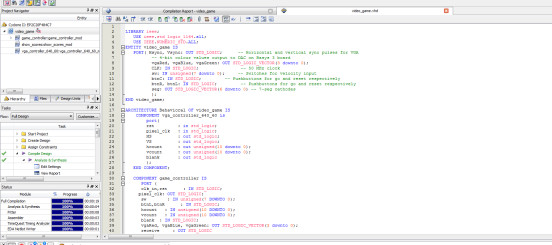

2. 程序文件

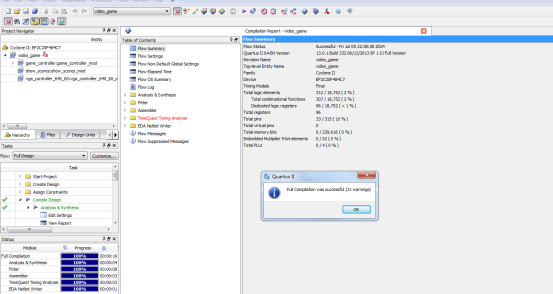

3. 程序编译

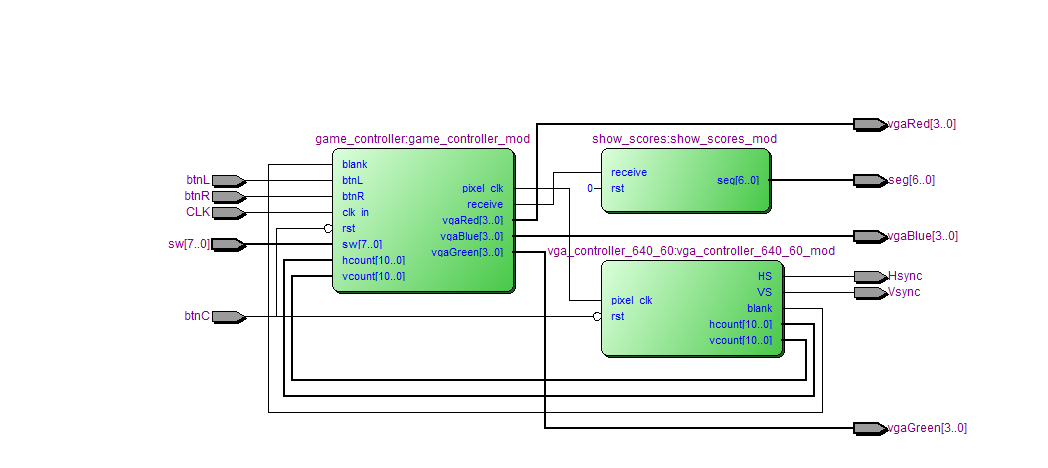

4. RTL图

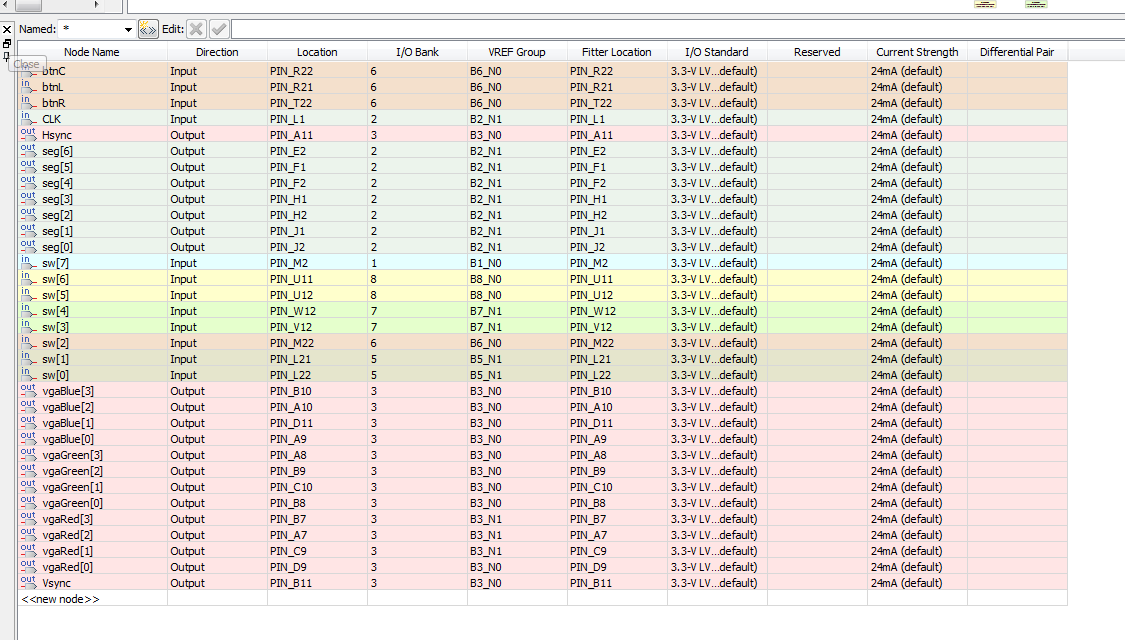

5. 管脚分配

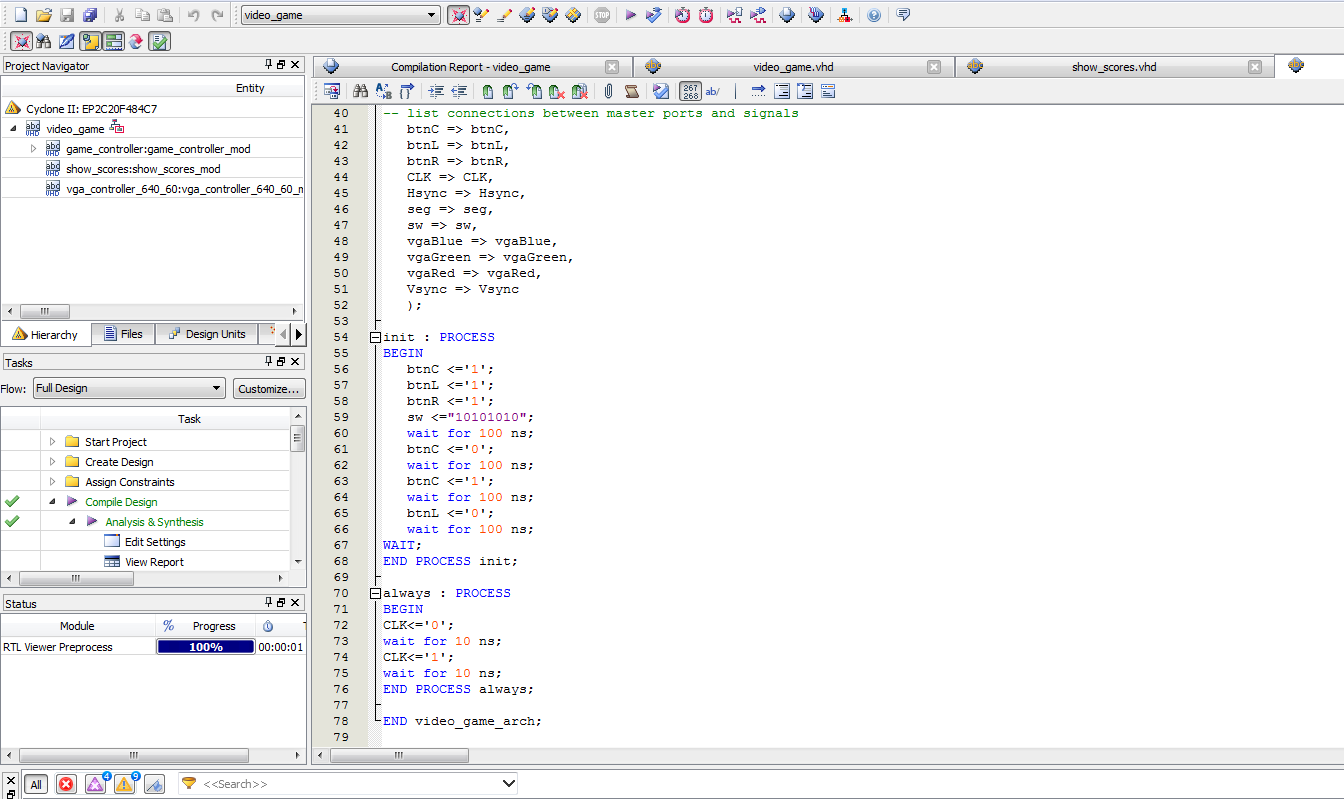

6. Testbench

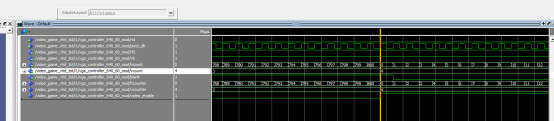

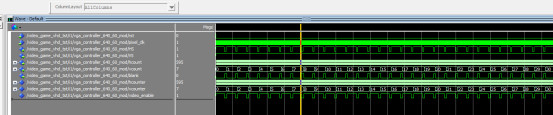

7. 仿真图

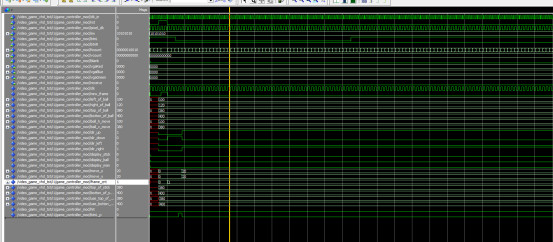

整体仿真图

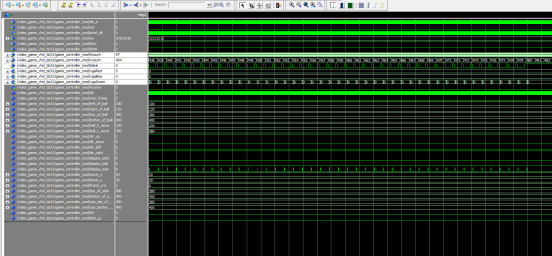

游戏控制模块

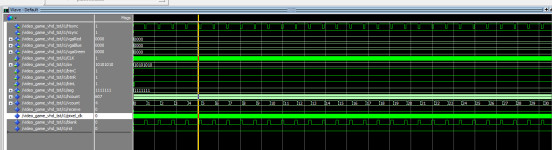

VGA时序模块

显示模块

部分代码展示:

LIBRARY IEEE;
   USE IEEE.std_logic_1164.all;
   USE IEEE.NUMERIC_STD.ALL;
   --use IEEE.std_logic_unsigned.all;
   --use IEEE.std_logic_arith.ALL;

--游戏控制
ENTITY game_controller IS
   PORT (
      clk_in,rst      : IN STD_LOGIC;--50MHz
  pixel_clk:OUT STD_LOGIC;--VGA时钟
      sw : IN unsigned(7 DOWNTO 0);--SW移动速度
  btnL,btnR : IN STD_LOGIC;--按键
      hcount   : IN unsigned(10 DOWNTO 0);
      vcount   : IN unsigned(10 DOWNTO 0);
      blank  : IN STD_LOGIC;--空白指示
  vgaRed: OUT STD_LOGIC_VECTOR(3 downto 0);--RGB
  vgaBlue: OUT STD_LOGIC_VECTOR(3 downto 0);--RGB
  vgaGreen: OUT STD_LOGIC_VECTOR(3 downto 0);--RGB
  receive: OUT STD_LOGIC--投中
   );
end game_controller;
ARCHITECTURE Behavioral OF game_controller IS
COMPONENT key_jitter IS
   PORT (
      clkin        : IN STD_LOGIC;--25M
      key_in       : IN STD_LOGIC;--按键输入
      key_p  : OUT STD_LOGIC--按键上升沿输出
   );
END COMPONENT;
   signal clk: STD_LOGIC := '0';
   signal new_frame: STD_LOGIC := '0';
   signal left_of_stick    : unsigned(10 DOWNTO 0);
   signal right_of_stick    : unsigned(10 DOWNTO 0);
   signal left_of_ball      : unsigned(10 DOWNTO 0);
   signal right_of_ball      : unsigned(10 DOWNTO 0);
   signal top_of_ball      : unsigned(10 DOWNTO 0);
   signal botton_of_ball      : unsigned(10 DOWNTO 0);
   signal ball_h_move    : unsigned(10 DOWNTO 0);
   signal ball_v_move    : unsigned(10 DOWNTO 0);
   signal dir_up: STD_LOGIC;
   signal dir_down: STD_LOGIC;
   signal dir_left: STD_LOGIC;
   signal dir_right: STD_LOGIC;
   signal display_stick: STD_LOGIC;
   signal display_ball: STD_LOGIC;
   signal display_man: STD_LOGIC;

   signal move_x    : unsigned(4 DOWNTO 0);
   signal move_y    : unsigned(4 DOWNTO 0);
   signal frame_cnt : unsigned(2 DOWNTO 0);

   signal top_of_stick      : unsigned(10 DOWNTO 0);
   signal botton_of_stick      : unsigned(10 DOWNTO 0);

   signal use_top_of_stick      : unsigned(10 DOWNTO 0);
   signal use_botton_of_stick      : unsigned(10 DOWNTO 0);

   signal hit: STD_LOGIC := '0';
   signal btnL_p: STD_LOGIC := '0';
begin

 U_key_jitter: key_jitter
         PORT MAP(
            clkin      => clk,--25M
            key_in     => btnL,--按键输入
            key_p      => btnL_p--按键上升沿输出
         );
   receive<=hit;

   --计数0~3
   process (clk_in)
   begin
      if (rising_edge(clk_in)) then
 clk <= not clk;--25MHz
      end if;
   end process;
