Verilog十日谈 Day 2：数字电路的筋骨：详解wire、reg与模块层次化设计

告别“变量”思维！深入硬件描述核心，搞懂“线”与“寄存器”的本质区别。

各位未来的芯片设计师，欢迎回到《Verilog十日谈》。

在Day 1，我们完成了从软件思维到硬件思维的革命性转变，并用一个简单的与门，跑通了设计->仿真的完整工业流程。现在，你已经知道你的代码不是在写程序，而是在绘制一张电路蓝图。

今天，我们要深入这张蓝图的“筋骨”所在。如果说Day 1我们搭建了骨架，那么今天就是要搞清连接骨架的“肌腱”与“神经”。

你是否曾对以下问题感到困惑？

• wire 和 reg 到底有什么区别？为什么Testbench里驱动信号用 reg，而模块输出又定义成 wire？
• 我的代码明明语法没错，为什么仿真就是不出波形？
   信号显示为红色'X'或高阻'Z'？
• 如何像搭积木一样，构建复杂的数字系统？

如果你的答案是“是”，那么今天的课程将为你拨开迷雾。理解 wire 和 reg，是写出正确、可综合Verilog代码的**第二道基石**。

一、 思维破壁：你的“变量”不是变量，是硬件连接！

请再次忘记C语言中的int, float！在Verilog中，我们描述的是**物理连接**和**数据存储**。

• wire（线）：*它代表的是一条**物理连接线**，用于连接器件的端口。它的值由**驱动源**决定，本身**不能存储任何值**。

• 核心特质：
   它需要被持续驱动。如果没有驱动，它就是高阻态 z。如果被多个源驱动，它的值由驱动强度决定（通常会导致未知 x）。
• 一个比喻：
   wire 就像一根电线，它本身不带电，电灯泡（接收端）亮不亮，完全取决于电线另一头的开关和电池（驱动源）的状态。

• reg（寄存器）：它的名字具有极大的误导性！它**不一定**会生成实际的硬件寄存器。它代表的是一个**数据存储单元**，能够在某个时刻被赋值，并保持这个值直到下一次赋值。

• 核心特质：
   它可以在 always 和 initial 块中被赋值。
• 一个比喻：
   reg 更像一个带锁的盒子，你可以往里面放东西（赋值），它会一直保存着，直到你再次打开锁改变它。

黄金法则：

• assign 语句的左侧必须是 wire 类型。
• always 和 initial 块内被赋值的信号，必须定义为 reg 类型。
• 模块的输入端口只能是 wire。
• 模块的输出端口可以是 wire 或 reg，但取决于其驱动方式。

二、 实战一：用“结构描述法”构建一个异或门

在Day 1，我们用了行为描述 (assign y = a & b;) 。今天，我们用更底层的**结构描述**方式来构建一个异或门，这将完美展示 wire 的作用。

我们知道： y = a ^ b = (~a & b) | (a & ~b)

1. 创建新项目

// 使用基本的与、或、非门运算符来构建一个异或门module xor_gate (    input   a,    input   b,    output  y);    // 定义内部连接线    wire    a_not, b_not;    wire    and_out1, and_out2;    // 使用运算符实现逻辑门功能    // 非门：产生 a 的非    assign a_not = ~a;    // 非门：产生 b 的非      assign b_not = ~b;    // 与门：计算 ~a & b    assign and_out1 = a_not & b;    // 与门：计算 a & ~b    assign and_out2 = a & b_not;    // 或门：将两个与门的输出合并，得到最终结果 y = (~a & b) | (a & ~b)    assign y = and_out1 | and_out2;endmodule

1. 点击编译，并查看RTL图。
   你会看到一个清晰的门级电路结构，而那些 wire 类型的信号 (a_not, b_not 等)，正是连接这些门的**线**！这就是 wire 的本质。

三、 实战二：Testbench进阶与 reg 的深入理解

现在，为我们的异或门搭建测试平台。我们将通过这个Testbench，彻底理解 reg 在测试中的用法。

新建 tb_xor_gate.v 文件，输入以下代码：

`timescale 1ns/1nsmodule tb_xor_gate();    // 1. 定义激励信号    // 注意：它们要驱动DUT的输入，所以在always/initial块中赋值，必须定义为 reg!    reg     a, b;    // 注意：它们要连接DUT的输出，所以定义为 wire    wire    y;    // 2. 实例化被测设计    xor_gate u_xor_gate (        .a  (a),        .b  (b),        .y  (y)    );    // 3. 产生激励    initial begin        // 初始化        a = 1'b0;        b = 1'b0;        #20;        // 生成所有4种输入组合，观察输出        a = 1'b0; b = 1'b1; #20;        a = 1'b1; b = 1'b0; #20;        a = 1'b1; b = 1'b1; #20;        // 额外加一个case，确保波形完整        a = 1'b0; b = 1'b0; #20;        $stop;    endendmodule

关键解释：

• 为什么 a 和 b 是 reg？因为在这个Testbench模块内部，是 initial 块在给 a 和 b 赋值。它们是被Testbench**驱动**的，需要一个“数据存储”的抽象来描述它们值的变化。
• 为什么 y 是 wire？因为它仅仅是将被测模块 u_xor_gate 的输出端口连接到了这里，它是一条**连接线**。

四、 联合仿真：在波形中验证逻辑

1. 按照Day 1的流程，设置好仿真，启动ModelSim。

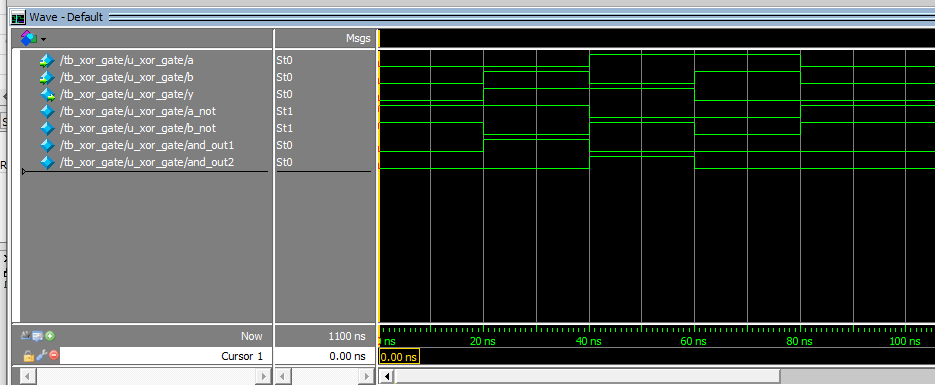

2. 运行仿真，查看波形。

请仔细观察：

• 当 a 和 b 相同时，y 为 0。
• 当 a 和 b 不同时，y 为 1。
• 同时，你还可以在波形图中看到内部连接线 and_out1 和 and_out2 的变化，这能帮助你更深层次地理解电路的运作流程。**这就是仿真的强大之处——让你能窥探芯片内部的任何一根“线”！

五、 模块的层次化设计：工程师的必备技能

现在，我们已经有两个“芯片”了：and_gate（Day1设计） 和 xor_gate。如何将它们组合成一个更复杂的系统？答案就是：模块实例化。

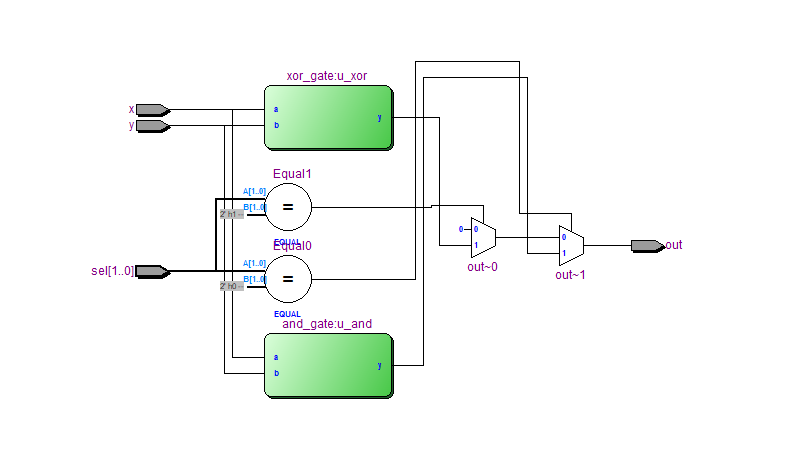

让我们设计一个 logic_unit，它包含一个与门和一个异或门。

1. 新建 logic_unit.v 文件：

module logic_unit (    input   [1:0]   sel,    // 2位选择信号    input           x,    input           y,    output          out);    wire    and_out, xor_out; // 内部连接线    // 实例化我们已经设计好的与门模块    and_gate u_and (        .a  (x),        .b  (y),        .y  (and_out)  // 输出连接到内部线 and_out    );    // 实例化我们刚刚设计的异或门模块    xor_gate u_xor (        .a  (x),        .b  (y),        .y  (xor_out) // 输出连接到内部线 xor_out    );    // 根据选择信号 sel，选择输出哪一个结果    // 这是一个2选1选择器，我们用条件运算符实现    assign out = (sel == 2'b00) ? and_out :                 (sel == 2'b01) ? xor_out :                 1'b0; // 默认输出0endmodule

1. 为 logic_unit 编写Testbench并进行仿真。这将是一个绝佳的练习，让你真正体验如何像搭积木一样构建数字系统。

【今日源码下载】本文的完整源码（xor_gate.v, tb_xor_gate.v, logic_unit.v）已准备好。点击文末原文链接下载

【明日预告】

今天，我们彻底剖析了Verilog的“筋骨”——wire和reg，并迈入了模块化设计的大门。你已经具备了构建复杂系统的基本能力。

但是，组合逻辑的世界里暗藏玄机！一个巨大的陷阱正等着90%的初学者。

**Day 3：组合逻辑的双刃剑：assign与always@(*)与Latch陷阱**

我们将：

• 深入讲解描述组合逻辑的另一种强大方式：always@(*) 块。
• 揭示一个由if或case语句不完整而引发的**锁存器**大坑！
• 总结出安全编写组合逻辑的“军规”。

互动话题： 在今天的实验中，你成功看到内部信号的波形了吗？对于wire和reg，你是否还有疑问？或者你最想在Day 3中解决关于组合逻辑的什么问题？欢迎在评论区留言讨论！

《Verilog十日谈》系列精华目录（更新）：

• Day 1： 从软件思维到硬件思维：我的第一行Verilog代码与ModelSim仿真
• Day 2： 数字电路的筋骨：详解wire、reg与模块层次化设计 (当前)
• Day 3： 组合逻辑的双刃剑：assign与always@(*)与Latch陷阱
• Day 4： 时序逻辑的基石：时钟、复位与非阻塞赋值(<=)
• Day 5： 价值千金的法则：阻塞(=)与非阻塞(<=)的终极对决
• Day 6： 实战：用有限状态机实现一个序列检测器
• Day 7： Testbench进阶：自动化验证、任务与系统函数
• Day 8： 高效设计之道：PLL、RAM等IP核的调用与仿真
• Day 9： 番外篇：常见问题答疑与调试技巧精讲
• Day 10： 总结与展望：你的FPGA学习路线图

从思维到工具，从语法到项目，我们已经为你铺平了道路。点击关注，用十天，我们深入Verilog的“筋骨”所在，不见不散！

源码下载

lesson2.rar
