数字电子钟设计Verilog代码Quartus 实验箱

名称：数字电子钟设计Verilog代码Quartus  实验箱

软件：Quartus

语言：Verilog

代码功能：

数字电子钟

①设计一个具有“时”，“分”，“秒”显示的电子钟

②具有校时功能

③具有整点报时功能

④具有定时闹钟功能

⑤秒信号产生电路采用石英晶体构成的振荡器实现（4Mhz或32768hz）

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

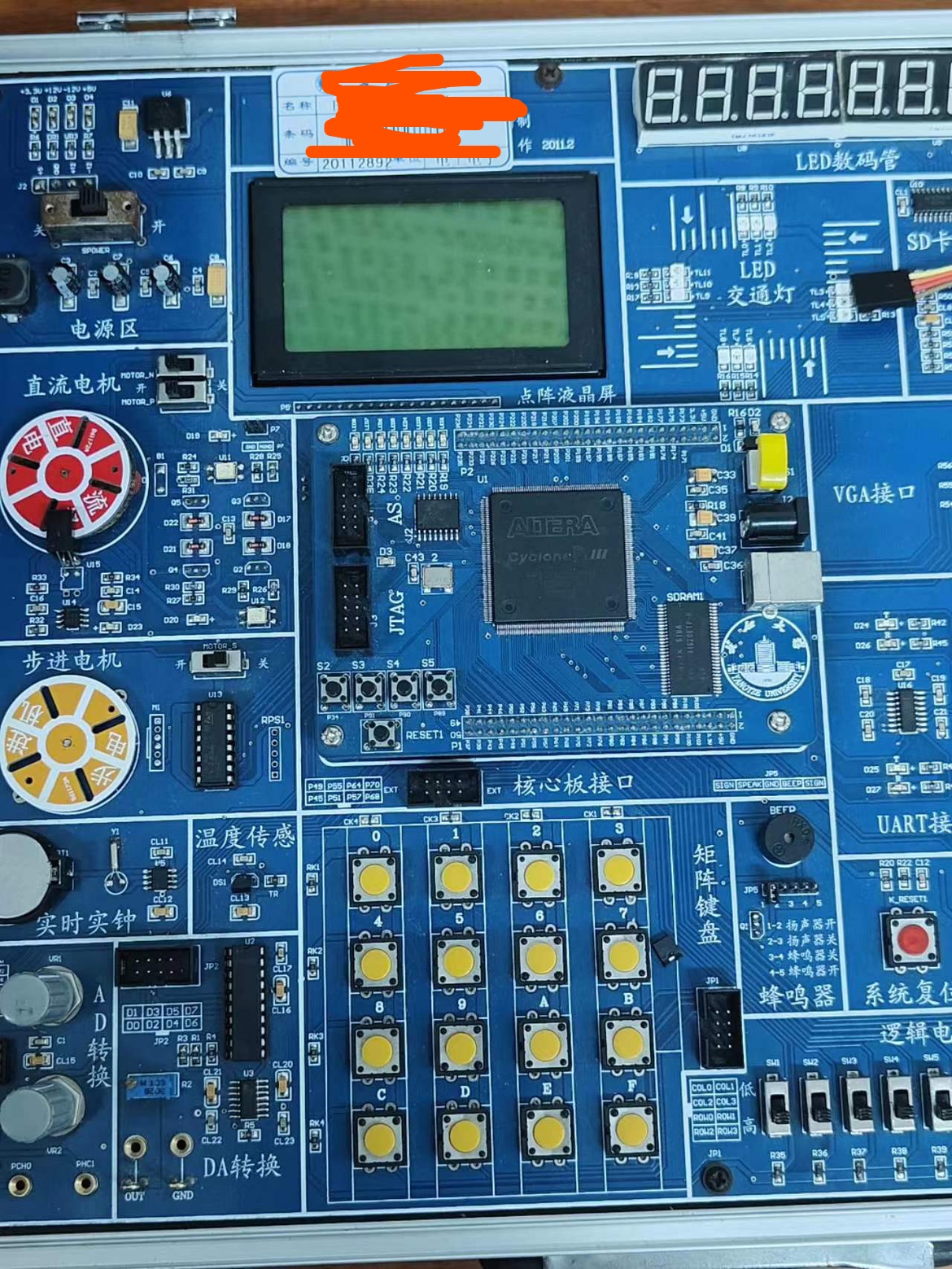

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

1. 工程文件

控制方法：

2个拨码开关SW0和SW1控制模式：

SW0=0，SW1=0为正常计时模式；

SW0=0，SW1=1为修改时间模式；

SW0=1，SW1=0为显示闹钟时间模式；

SW0=1，SW1=1为修改闹钟时间模式；

2个按键，key0修改小时，key1修改分钟：

将拨码开关设置为SW0=0，SW1=1，此时可以修改当前时间；

将拨码开关设置为SW0=1，SW1=1，此时可以修改闹钟时间；

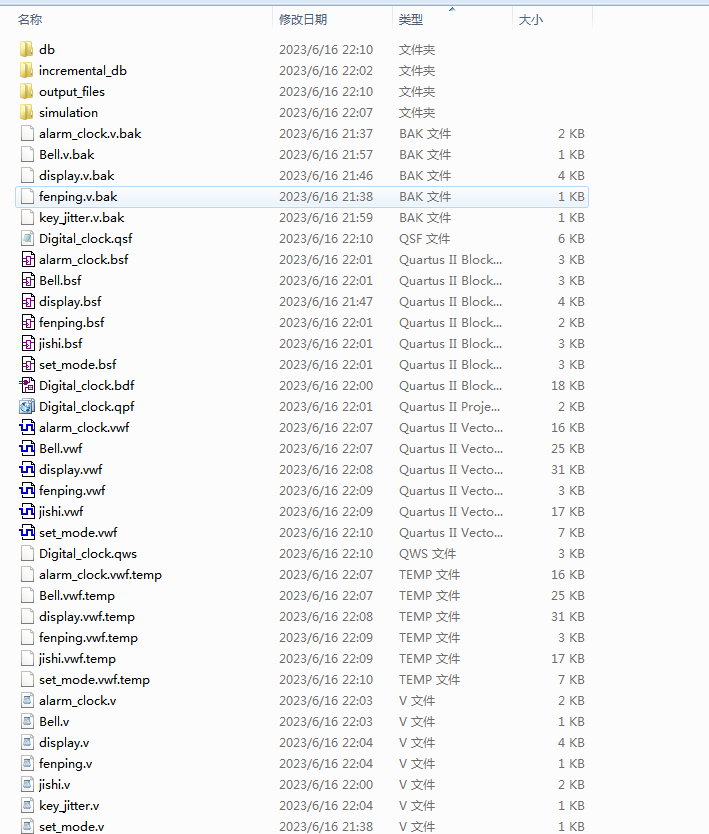

2. 程序文件

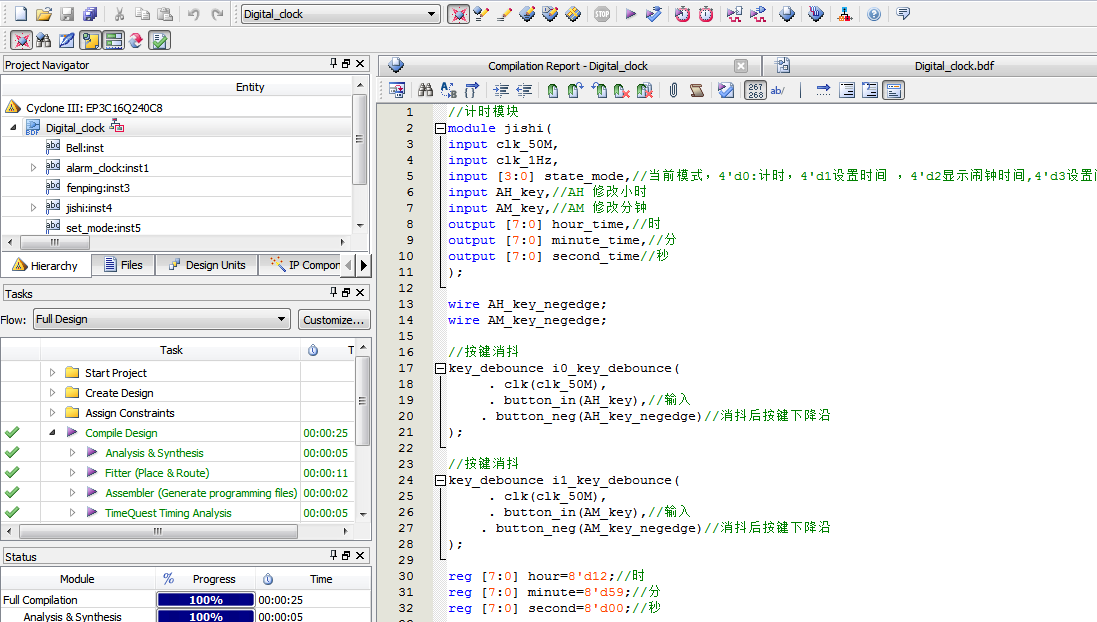

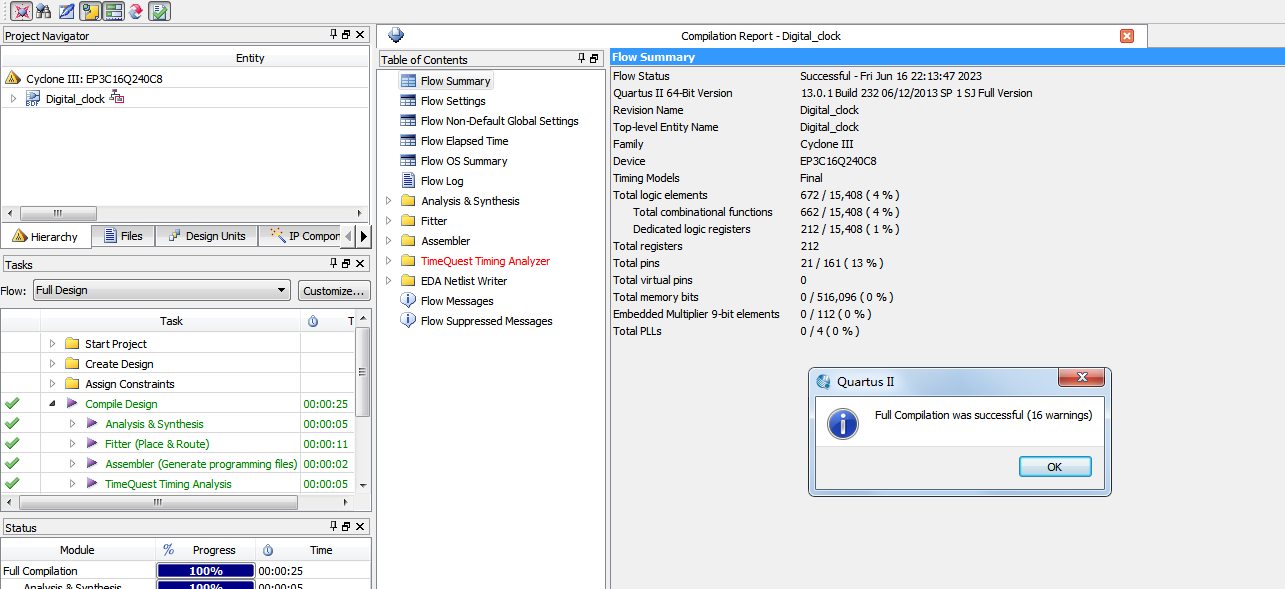

3. 程序编译

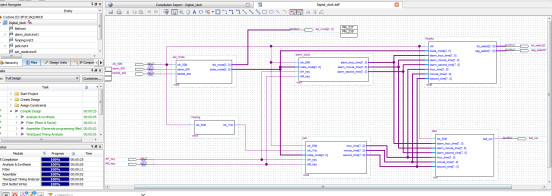

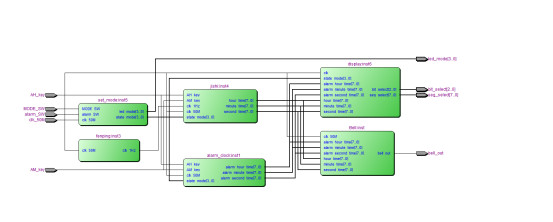

4. RTL图

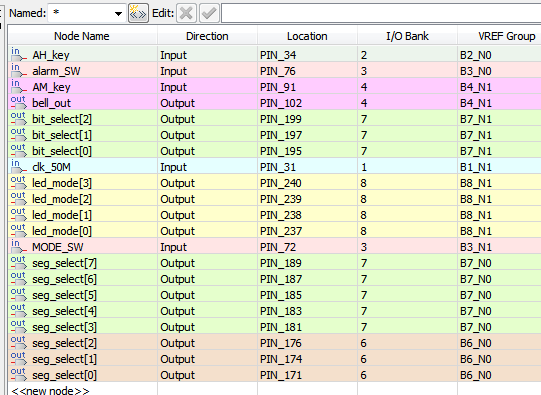

5. 管脚分配

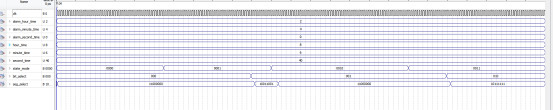

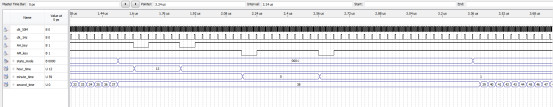

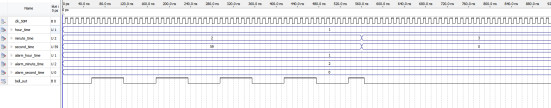

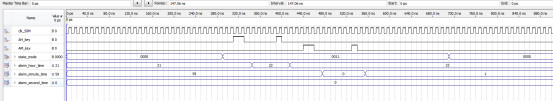

6. 仿真图

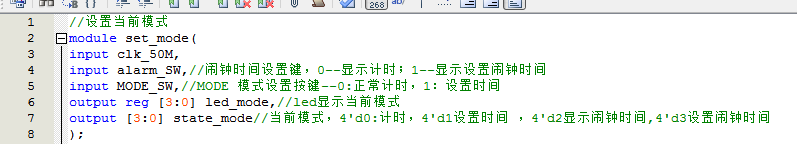

分频模块

模式控制模块

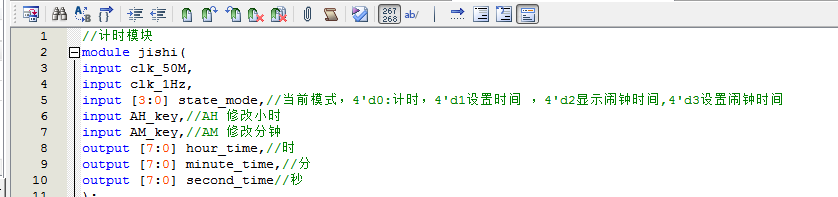

计时模块

闹钟模块

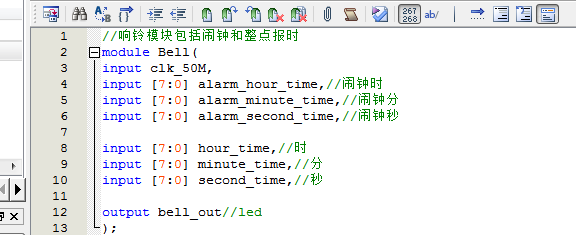

响铃模块

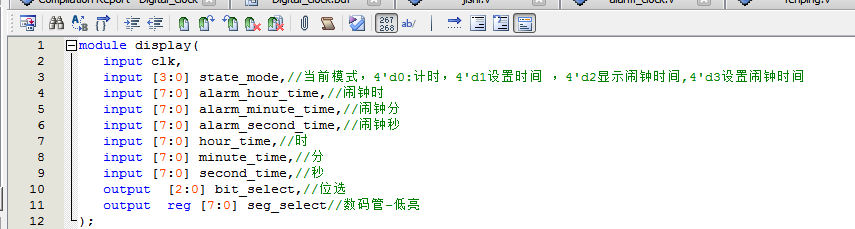

显示模块

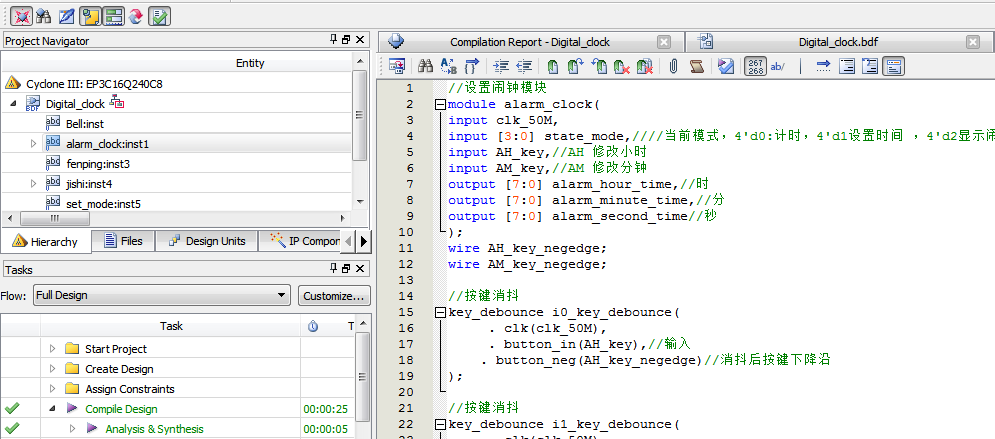

部分代码展示:

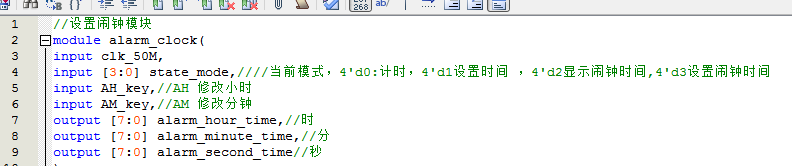

//设置闹钟模块
module alarm_clock(
input clk_50M,
input [3:0] state_mode,////当前模式，4'd0:计时，4'd1设置时间 ，4'd2显示闹钟时间,4'd3设置闹钟时间
input AH_key,//AH 修改小时
input AM_key,//AM 修改分钟
output [7:0] alarm_hour_time,//时
output [7:0] alarm_minute_time,//分
output [7:0] alarm_second_time//秒
);
wire AH_key_negedge;
wire AM_key_negedge;
//按键消抖
key_debounce i0_key_debounce(
     . clk(clk_50M),
     . button_in(AH_key),//输入
 . button_neg(AH_key_negedge)//消抖后按键下降沿
);
//按键消抖
key_debounce i1_key_debounce(
     . clk(clk_50M),
     . button_in(AM_key),//输入
 . button_neg(AM_key_negedge)//消抖后按键下降沿
);
reg [7:0] hour=8'd21;//时
reg [7:0] minute=8'd59;//分
reg [7:0] second=8'd00;//秒
always@(posedge clk_50M)
if(state_mode==4'd3)begin//4'd3设置闹钟时间
if(AH_key_negedge)
if(hour==8'd23)
hour<=8'd0;
else
hour<=hour+8'd1;
else
hour<=hour;
if(AM_key_negedge)
if(minute==8'd59)
minute<=8'd0;
else

代码文件（付费下载）：
