篮球比赛计分器设计VHDL代码Quartus DE2-115开发板

名称：篮球比赛计分器设计VHDL代码Quartus  DE2-115开发板

软件：Quartus

语言：VHDL

代码功能：

基于FPGA的篮球比赛计分器

设计要求

1.系统主要外设:按键3个（自恢复式)、数码管1个，系统时钟(20kHz);

2.系统主要功能 三个按键分别为1分，2分，3分。当用户按下按键时,比赛队伍加上按键对应的分数,并且由数码管显示当前队伍得分。按下任意按键保持3秒,计数器清零

备注：数码管为共阴极数码管要求

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

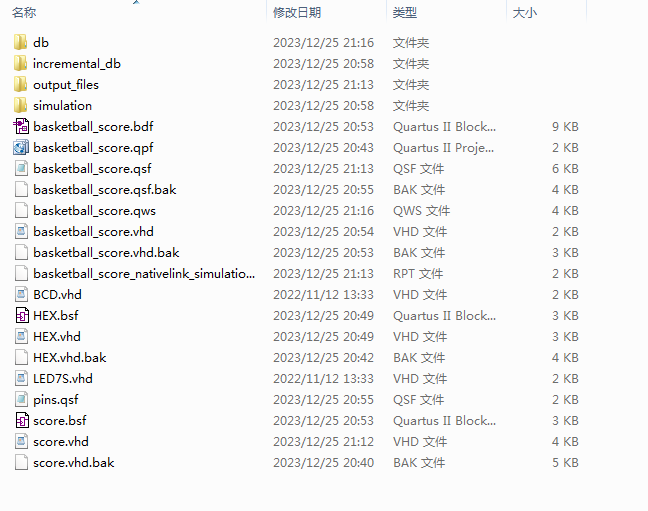

1. 工程文件

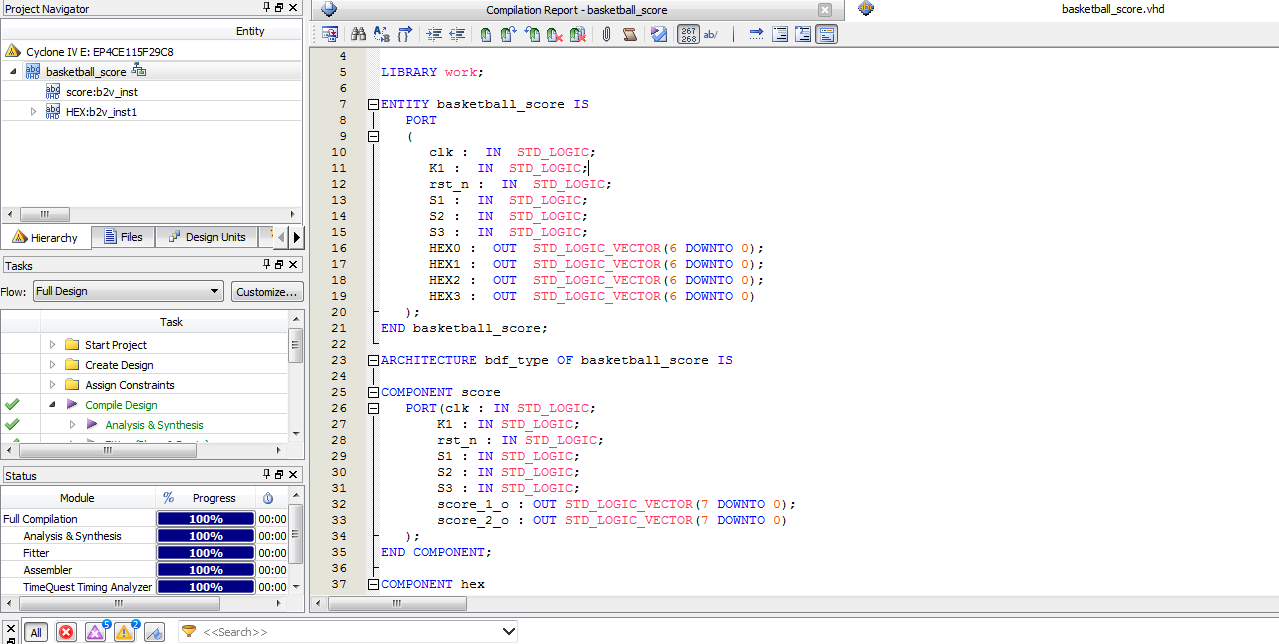

2. 程序文件

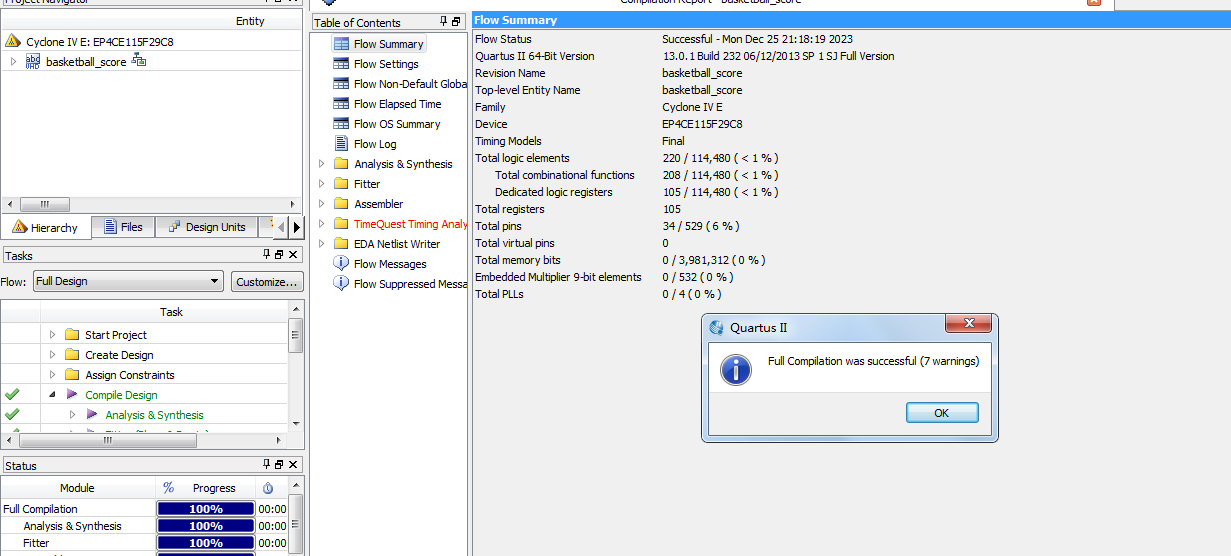

3. 程序编译

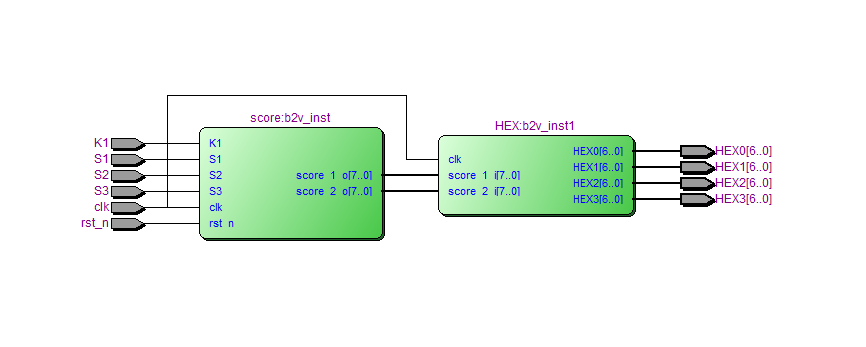

4. RTL图

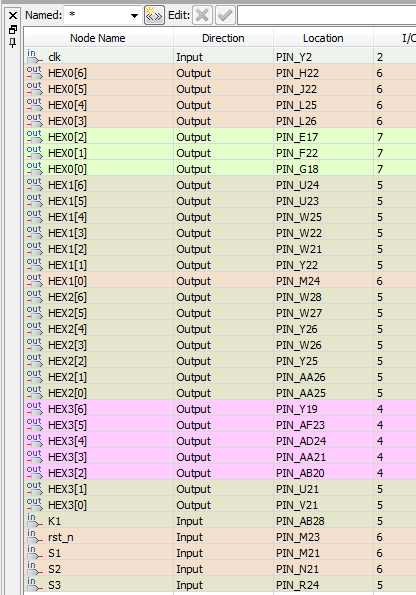

5. 管脚分配

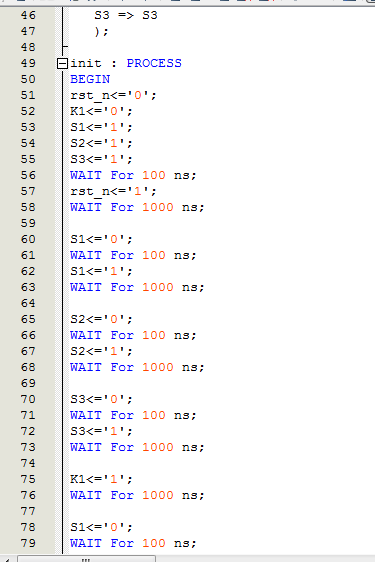

6. Testbench

7. 仿真图

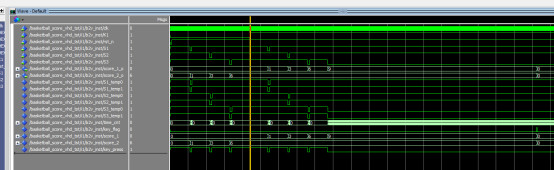

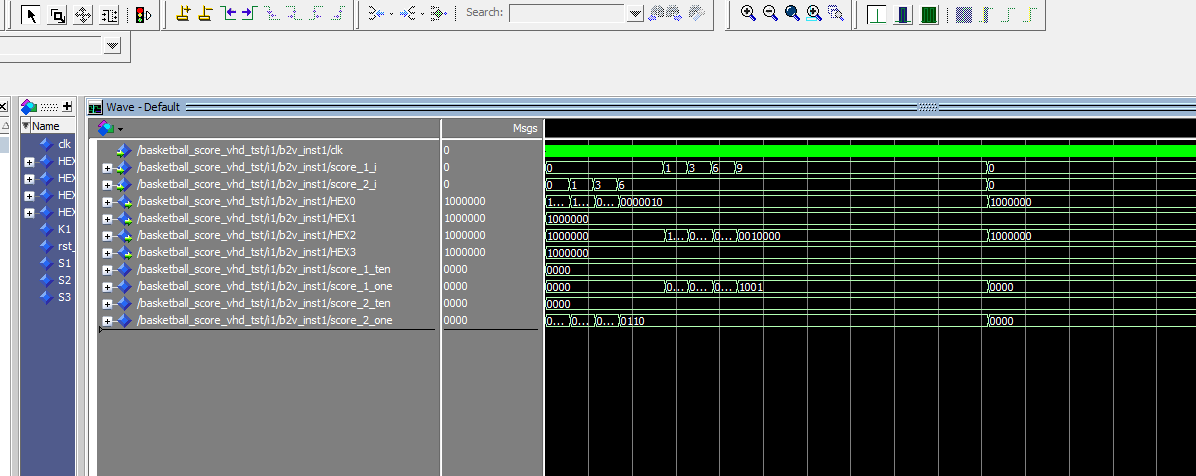

整体仿真图

图中score_1和score_2是2队分数，s1，s2,s3控制加分，K1控制是1队加分还是2队加分

图中可以看到，k1=0时，给1队加分，可以加1,2,3分。k1=1时，给2队加分，可以加1,2,3分。

容易按键按下3秒，图中仿真了S3，长按后，分数清零

分数控制模块

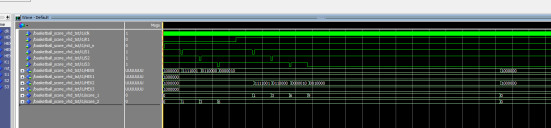

显示模块

部分代码展示:

LIBRARY ieee;
USE ieee.std_logic_1164.all;
LIBRARY work;
ENTITY basketball_score IS
PORT
(
clk :  IN  STD_LOGIC;
K1 :  IN  STD_LOGIC;
rst_n :  IN  STD_LOGIC;
S1 :  IN  STD_LOGIC;
S2 :  IN  STD_LOGIC;
S3 :  IN  STD_LOGIC;
HEX0 :  OUT  STD_LOGIC_VECTOR(6 DOWNTO 0);
HEX1 :  OUT  STD_LOGIC_VECTOR(6 DOWNTO 0);
HEX2 :  OUT  STD_LOGIC_VECTOR(6 DOWNTO 0);
HEX3 :  OUT  STD_LOGIC_VECTOR(6 DOWNTO 0)
);
END basketball_score;
ARCHITECTURE bdf_type OF basketball_score IS
COMPONENT score
PORT(clk : IN STD_LOGIC;
 K1 : IN STD_LOGIC;
 rst_n : IN STD_LOGIC;
 S1 : IN STD_LOGIC;
 S2 : IN STD_LOGIC;
 S3 : IN STD_LOGIC;
 score_1_o : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
 score_2_o : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
);
END COMPONENT;
