拔河游戏机设计含报告VHDL代码Quartus仿真

名称：拔河游戏机设计含报告VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

拔河游戏机设计含报告

要求:

1、电路使用9个发光二极管表示拔河的“电子绳”,开机后只有中间一个发亮,此即拔河的中心点。游戏甲乙双方各持一个按钮,迅速地不断地按动产生脉冲,谁按得快,亮点向谁方向移动,每按一次,亮点移动一次。亮点移到任一方终端二极管,这一方就获胜,此时双方按钮均无作用,输出保持,只有复位后才使亮点恢复到中心。。

2、由裁判下达比赛开始命令后,甲乙双方才能输入信号,否则 输入信号无效。

3、用数码管显示获胜者的盘数,每次比赛结束自动给获胜方加分。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

拔河游戏设计报告.docx

设计文档.doc

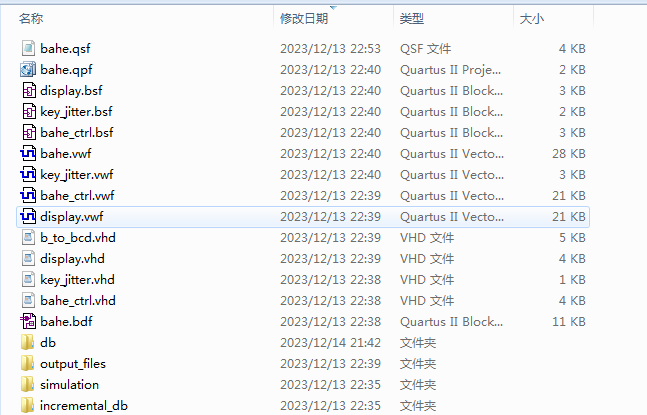

1. 工程文件

2. 程序文件

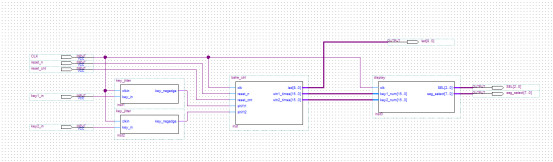

顶层电路

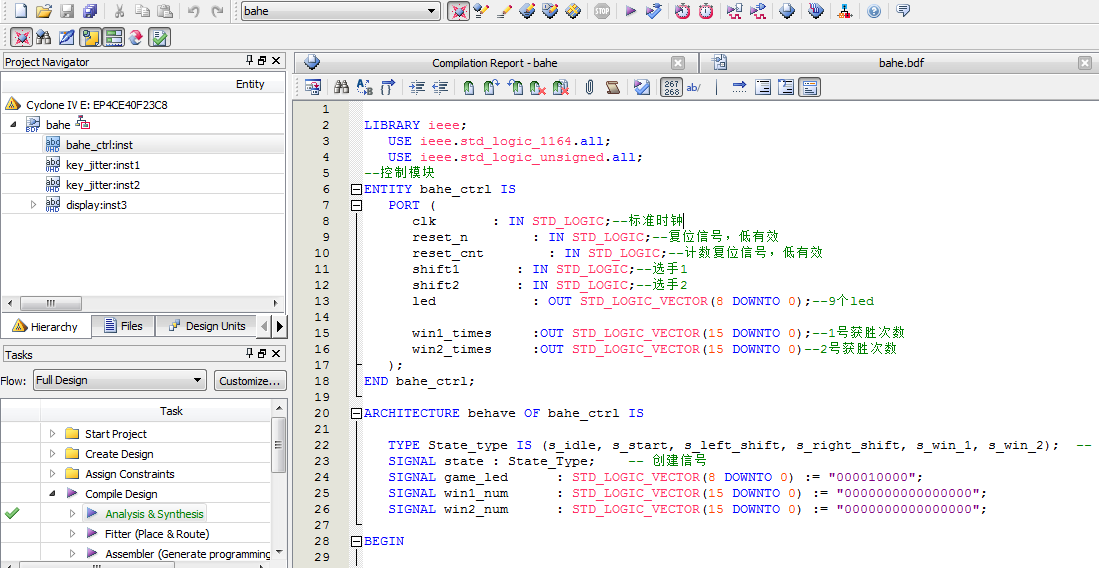

代码

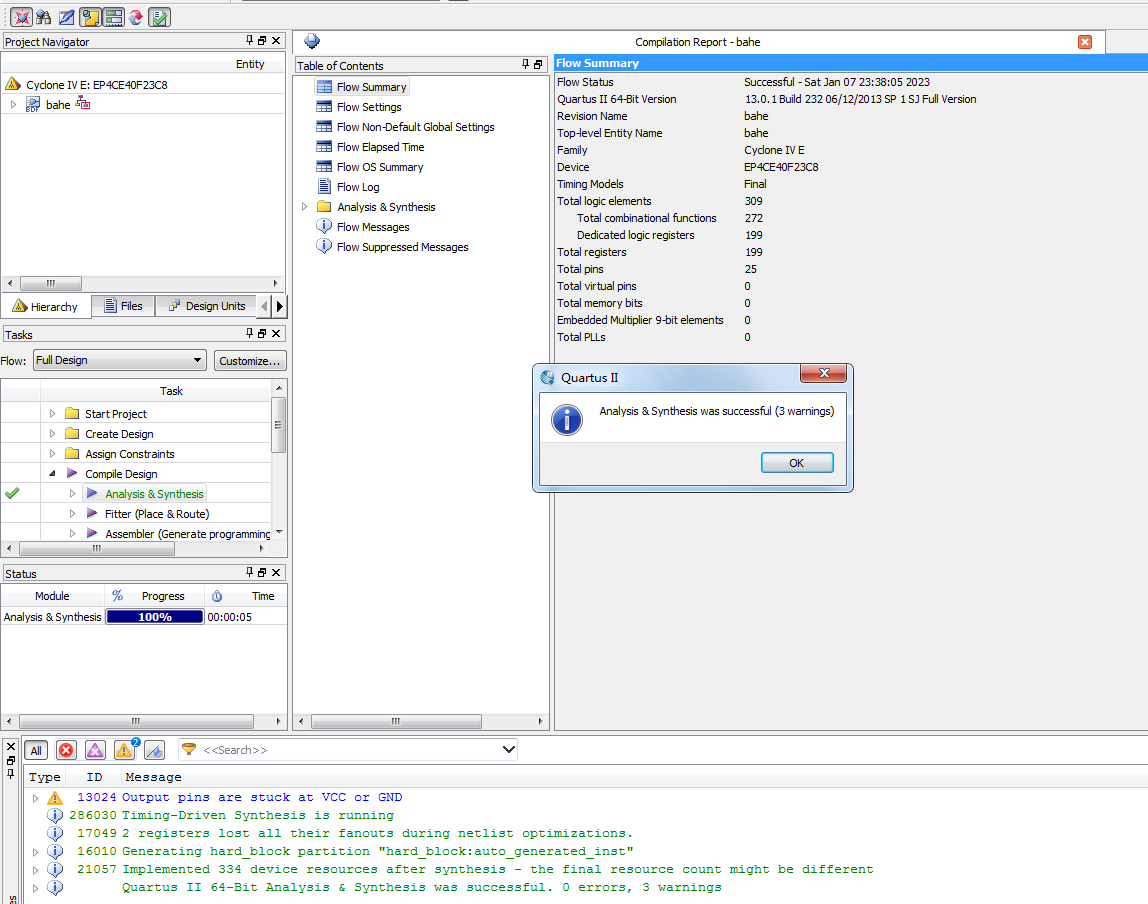

3. 程序编译

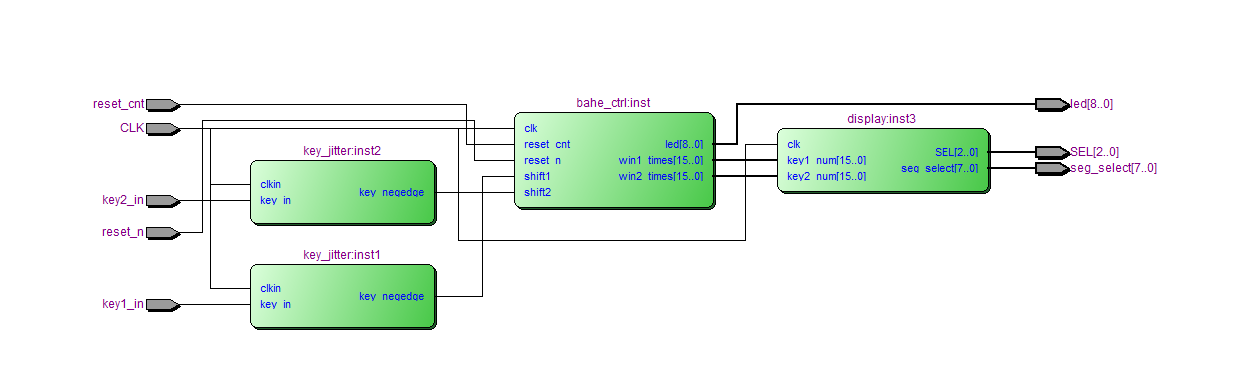

4. RTL图

状态图

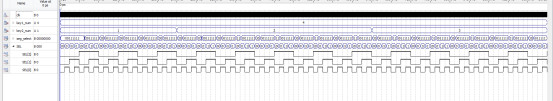

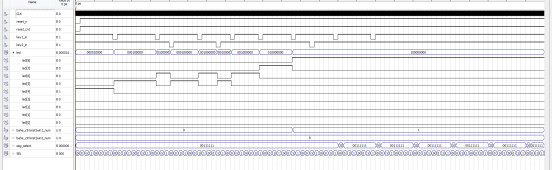

5. 仿真图

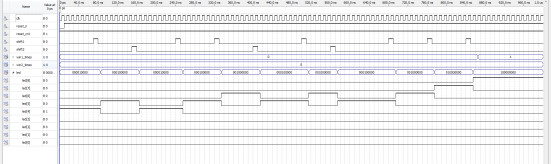

整体仿真图

功能：电路使用 9 个发光二极管，开机后只有中间一个发亮，此即拔河的中心点。 游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快， 亮点就向谁的方向移动，每按一次，亮点移动一次。 亮点移到任一方终端二极管时，这一方就获胜，此时双方按钮均无作用， 输出保持，只有复位后才使亮点恢复到中心。用数码管显示获胜者的盘数。

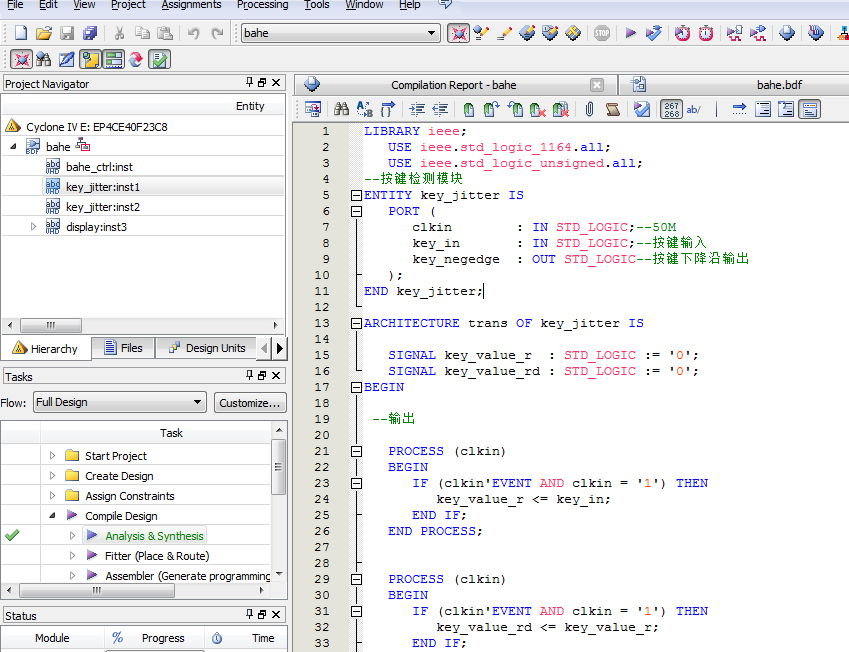

按键检测模块

模块功能：按键按下后，输出一个脉冲信号指示按键按键

拔河控制模块

模块功能：控制led灯根据按键移动，左移或者右移，发光二极管向一方的终点延伸，

当延伸到某方的最后一个发光二极管时，则该方获胜，此时双方按钮均 无作用， 输出保持，记录此时的分数

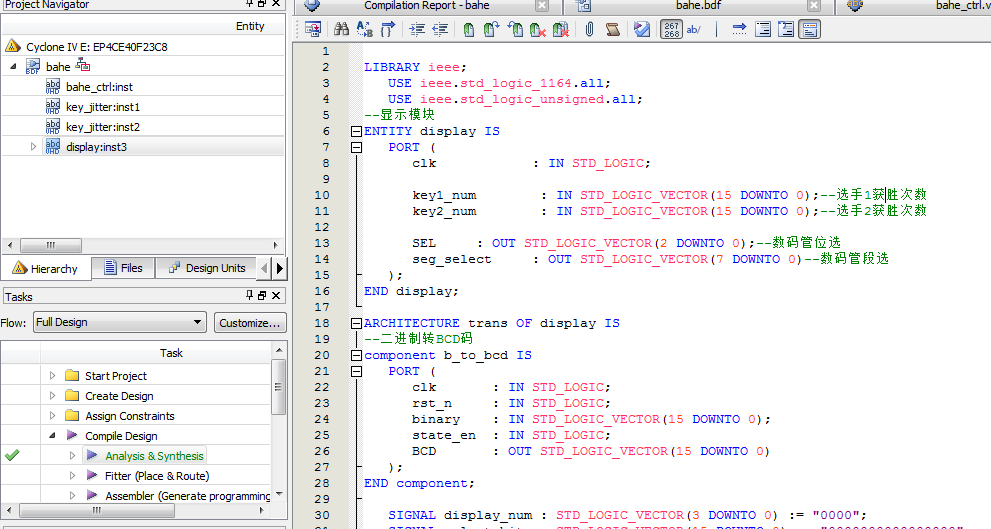

显示模块

模块功能：用数码管显示获胜者的盘数 ，分别显示游戏双方的或者盘数，采用扫描式的数码管，数码管为共阳极。

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--控制模块
ENTITY bahe_ctrl IS
   PORT (
      clk       : IN STD_LOGIC;--标准时钟
      reset_n        : IN STD_LOGIC;--复位信号，低有效
reset_cnt        : IN STD_LOGIC;--计数复位信号，低有效
      shift1       : IN STD_LOGIC;--选手1
      shift2       : IN STD_LOGIC;--选手2
      led            : OUT STD_LOGIC_VECTOR(8 DOWNTO 0);--9个led
   win1_times     :OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--1号获胜次数
   win2_times     :OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--2号获胜次数
   );
END bahe_ctrl;
ARCHITECTURE behave OF bahe_ctrl IS

   TYPE State_type IS (s_idle, s_start, s_left_shift, s_right_shift, s_win_1, s_win_2);  -- 定义状态
   SIGNAL state : State_Type;    -- 创建信号
   SIGNAL game_led      : STD_LOGIC_VECTOR(8 DOWNTO 0) := "000010000";
SIGNAL win1_num      : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
SIGNAL win2_num      : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF ((NOT(reset_n)) = '1') THEN
            state <= s_idle;
         ELSE
            CASE state IS
               WHEN s_idle =>--复位状态
                     state <= s_start;
               WHEN s_start =>--游戏中
