4位加法器设计VHD代码ISE仿真

名称：4位加法器设计VHD代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

4位加法器设计

1、熟悉ISE软件的使用

2,掌握FPGA设计的全过程。

3、熟练掌握元件例化语句、生成语句的描述方法

4、掌握组合逻辑电路的设计方法。

5、设计并实现一个4位加法器

6、掌握ISE软件中仿真测试文件编写及功能时序仿真操作流程。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

lab4设计文档.doc

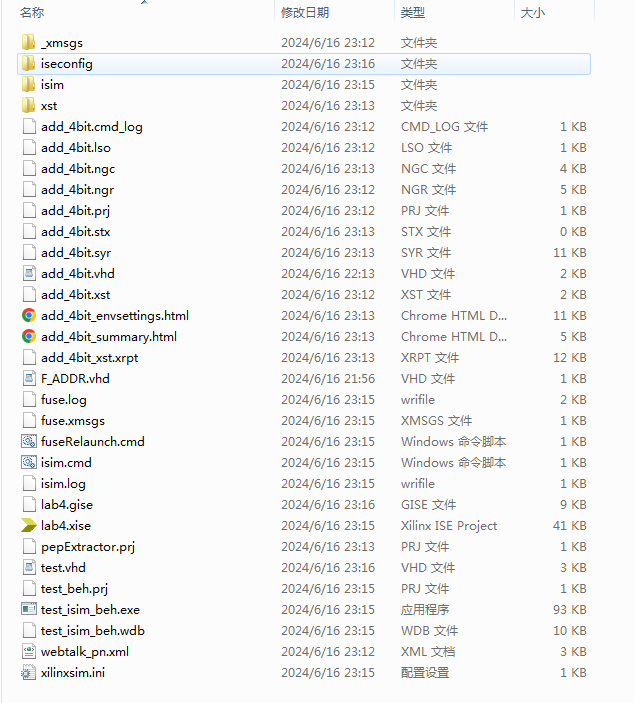

1. 工程文件

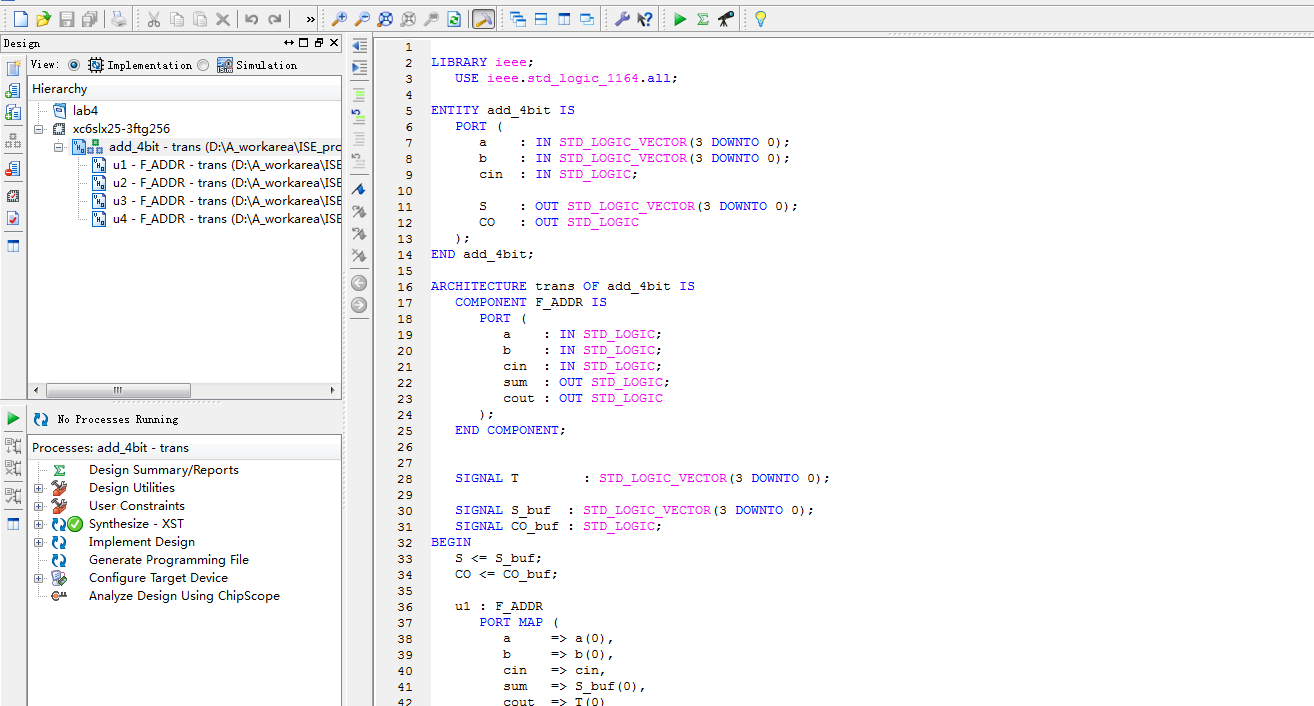

2. 程序文件

3. 程序编译

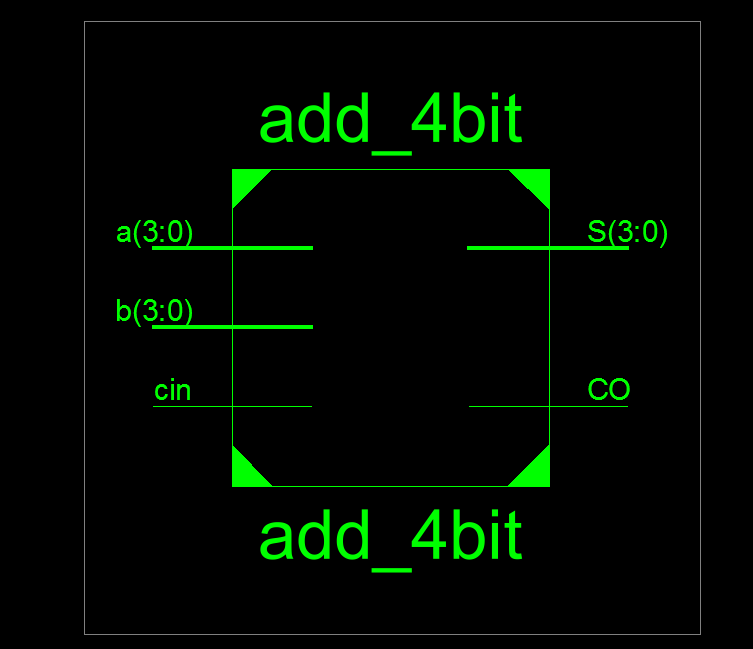

4. RTL图

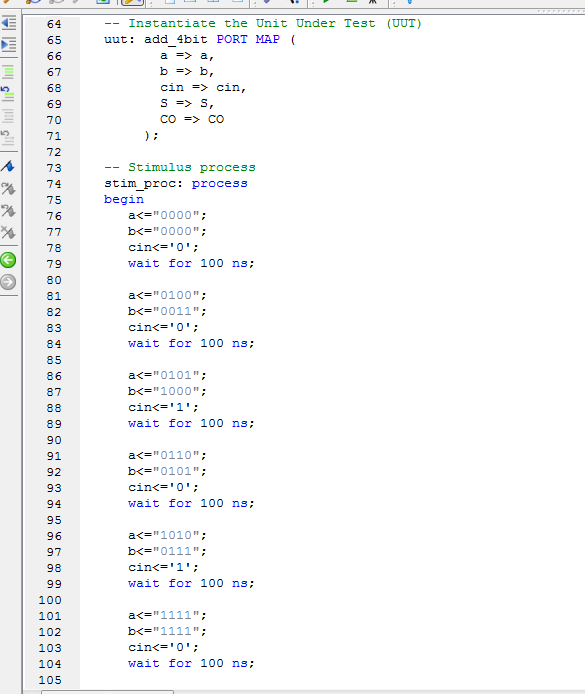

5. Testbench

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY add_4bit IS
   PORT (
      a    : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      b    : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      cin  : IN STD_LOGIC;

      S    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      CO   : OUT STD_LOGIC
   );
END add_4bit;
ARCHITECTURE trans OF add_4bit IS
   COMPONENT F_ADDR IS
      PORT (
         a    : IN STD_LOGIC;
         b    : IN STD_LOGIC;
         cin  : IN STD_LOGIC;
         sum  : OUT STD_LOGIC;
         cout : OUT STD_LOGIC
      );
   END COMPONENT;


   SIGNAL T        : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL S_buf  : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL CO_buf : STD_LOGIC;
BEGIN
   S <= S_buf;
   CO <= CO_buf;

   u1 : F_ADDR
      PORT MAP (
         a     => a(0),
         b     => b(0),
         cin   => cin,
         sum   => S_buf(0),
         cout  => T(0)
      );


   u2 : F_ADDR
      PORT MAP (
         a     => a(1),
         b     => b(1),
         cin   => T(0),
         sum   => S_buf(1),
         cout  => T(1)
      );


   u3 : F_ADDR
      PORT MAP (
         a     => a(2),
         b     => b(2),
         cin   => T(1),
         sum   => S_buf(2),
         cout  => T(2)
      );
