可校准数字时钟设计Verilog代码Quartus仿真

名称：可校准数字时钟设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

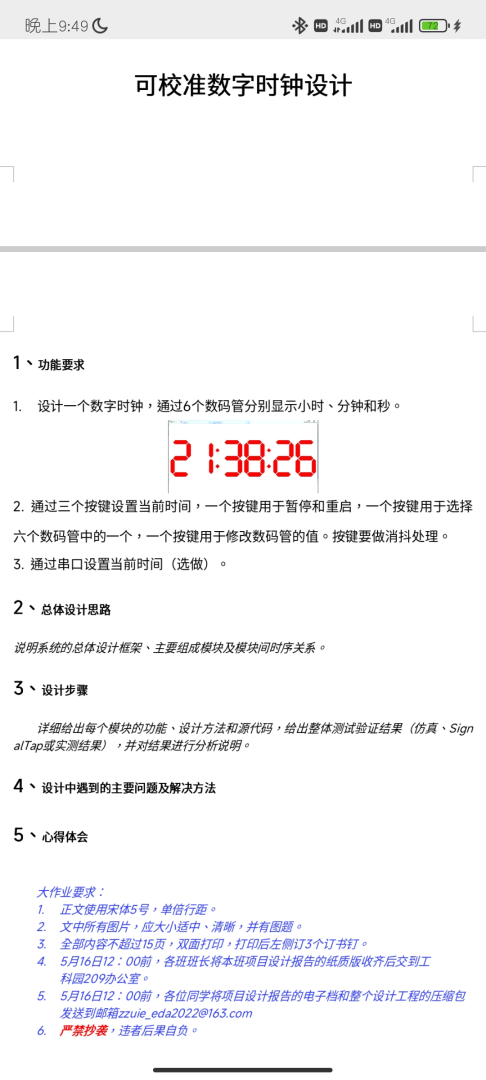

可校准数字时钟设计

功能要求

1.设计一个数字时钟·通过6个数码管分别显示小时、分钟和秒

2.通过三个按键设置当前时间,一个按键用于暂停和重启,一个按键用于选择六个数码管中的一个:一个按键用于修改数码管的值。按键要做消抖处理。

3.通过串口设置当前时间(选做)。

2、总体设计思路

说明系统的总体设计框架、主要组成模块及模块间时序关系

3、设计步骤

详细给出每个模块的功能、设计方法和源代码,给出整体测试验证结果(仿真、SgnaTap或实测结果),并对结果进行分析说明

4、设计中遇到的主要问题及解决方法

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 设计思路

本设计使用自顶向下的设计思想，采样分模块设计，分为顶层模块、分频模块。按键消抖模块、计时控制模块、数码管显示模块。其中顶层模块将分频模块、按键消抖模块、计时控制模块、数码管显示模块通过模块例化的方式进行连接。分频模块实现50MHz分频到1Hz的功能，按键消抖模块实现按键的消抖处理，计时控制模块通过3个按键控制校时和正常计时，数码管显示模块将时分秒显示到数码管。

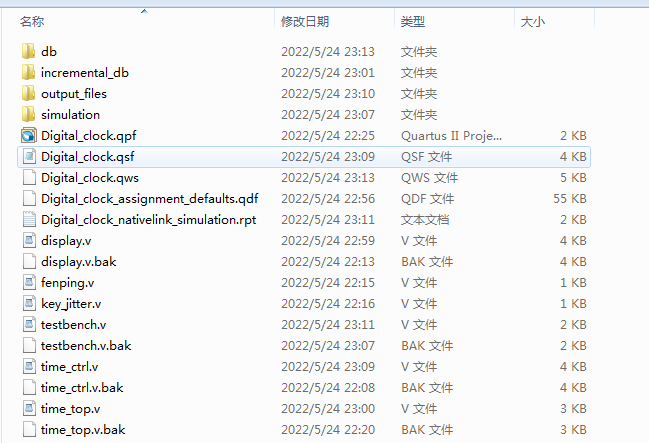

2. 工程文件

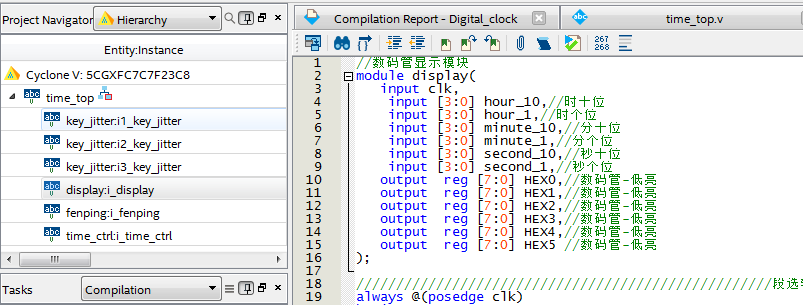

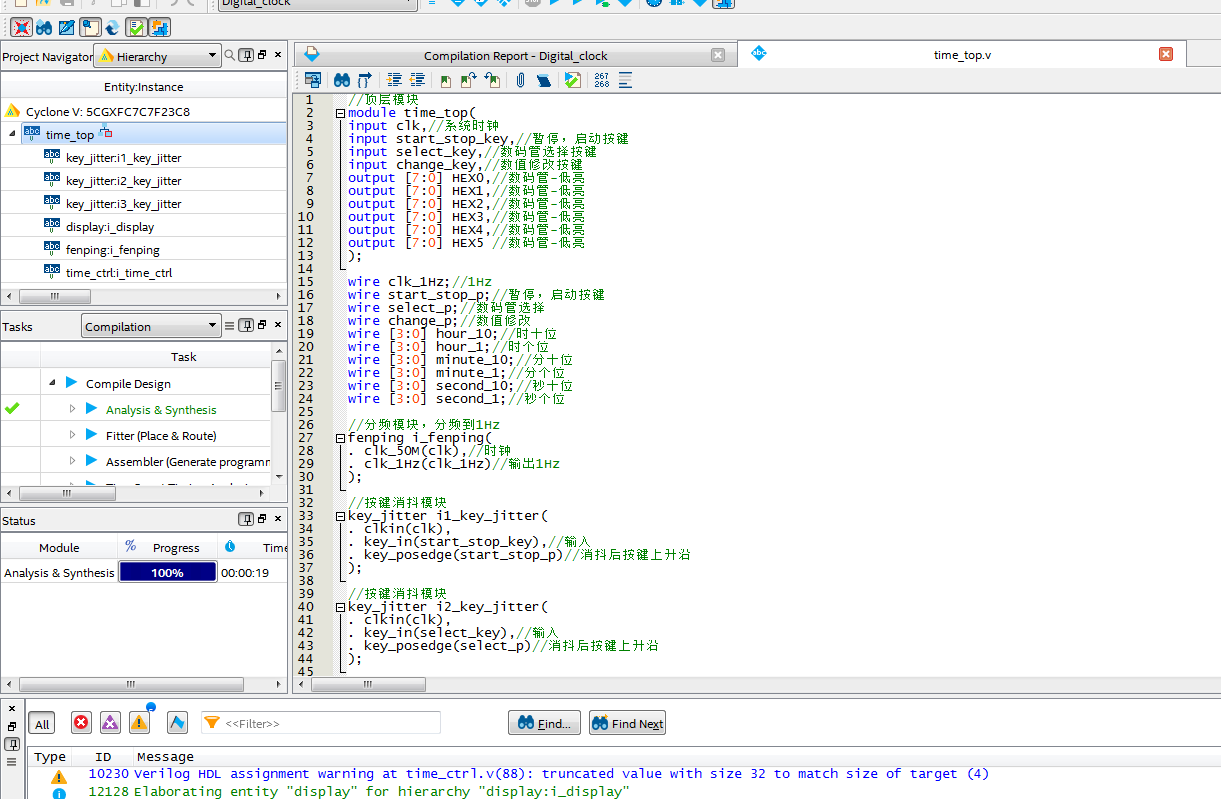

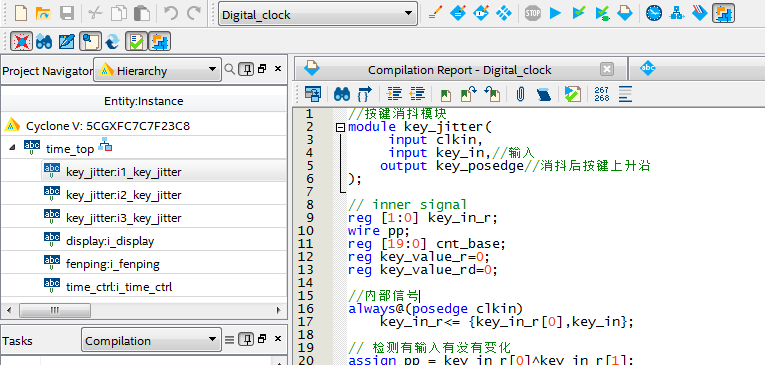

3. 程序文件

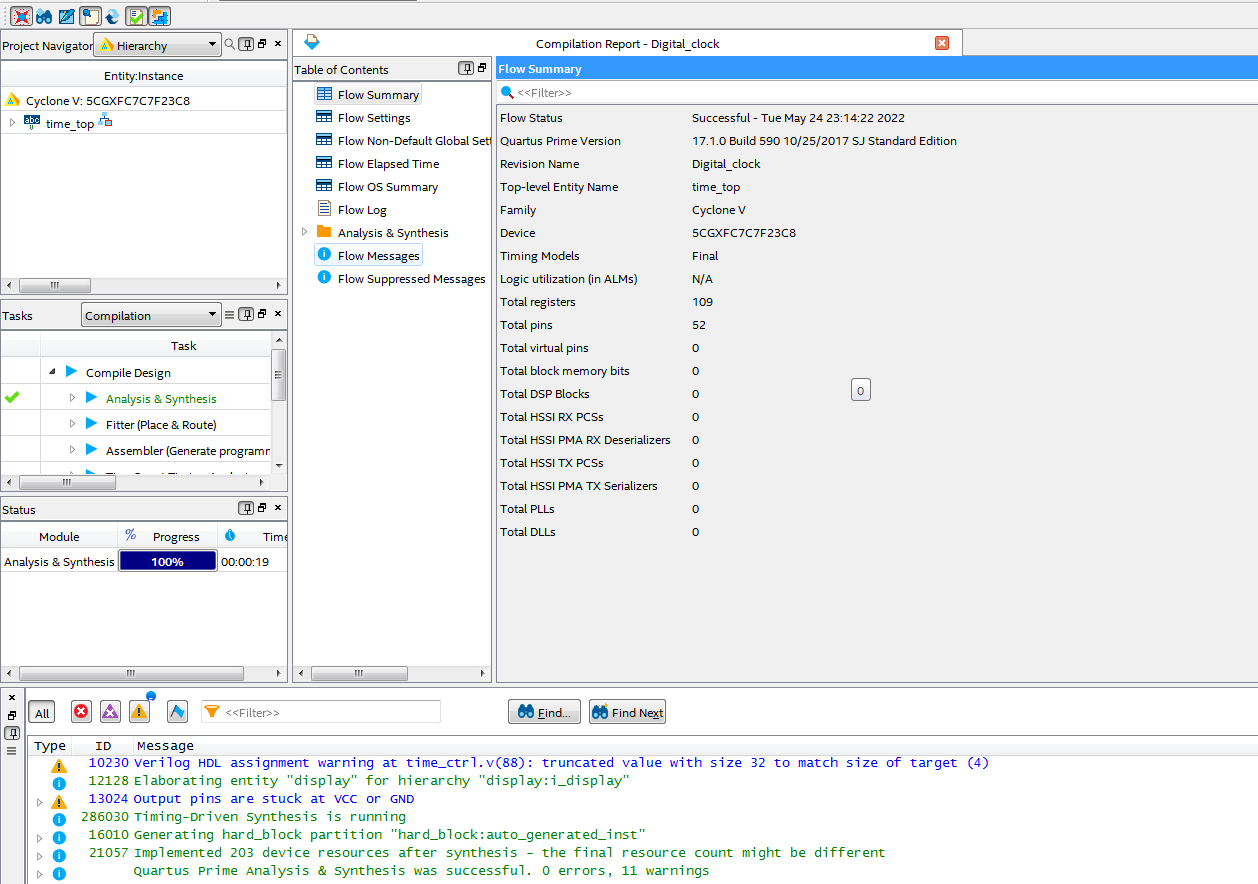

4. 程序编译

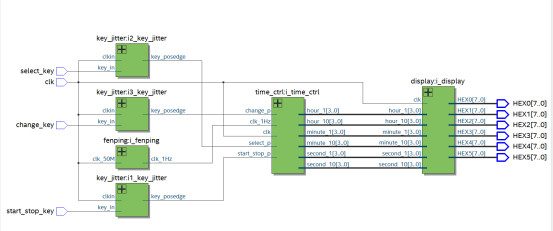

5. RTL图

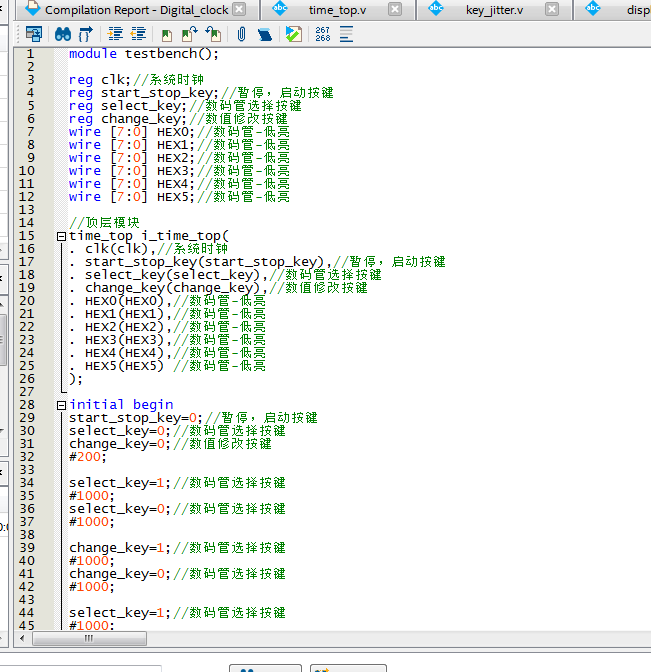

6. Testbench

7. 仿真图

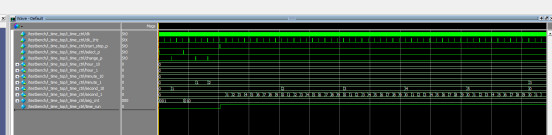

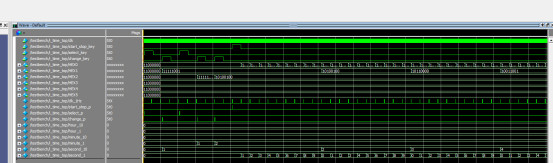

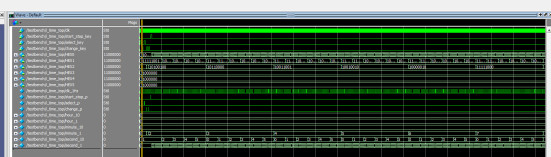

整体仿真图

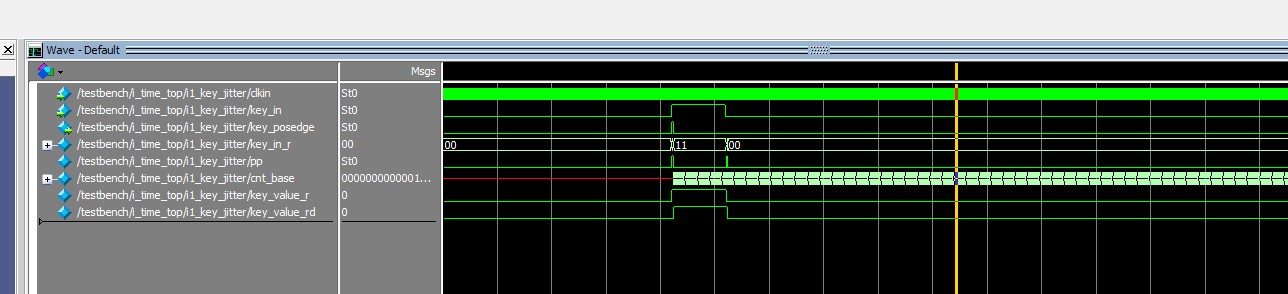

按键消抖模块

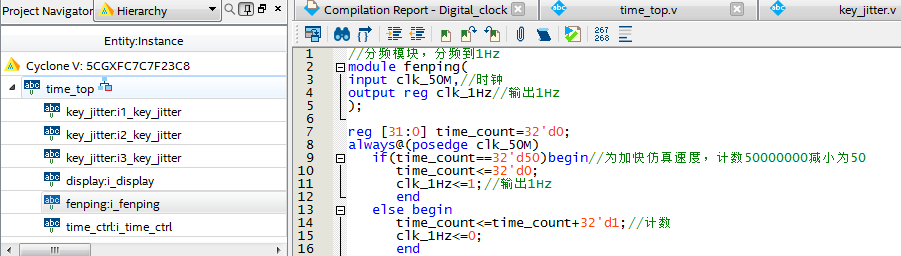

分频模块

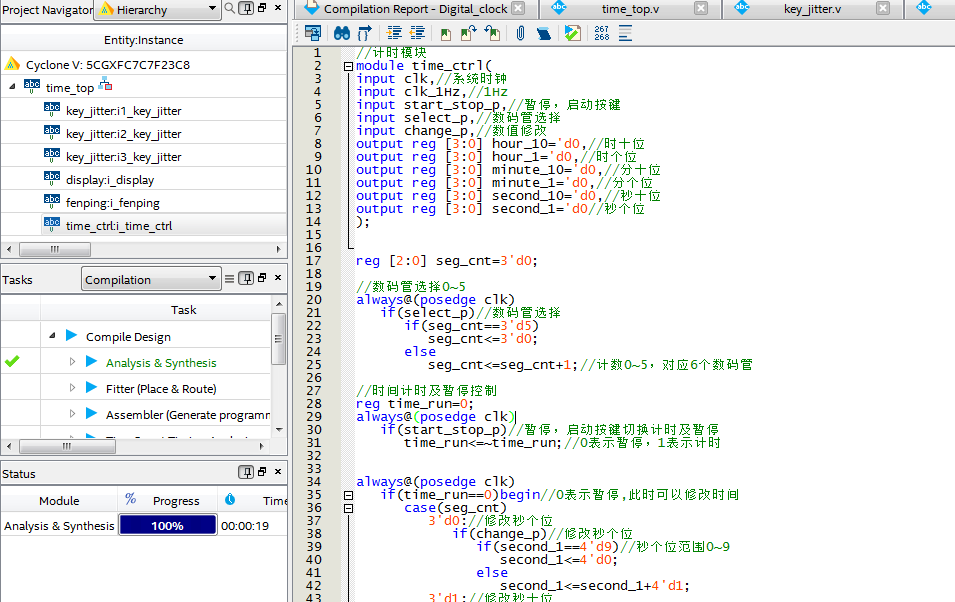

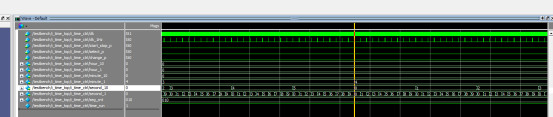

计时控制模块

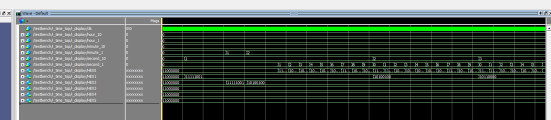

数码管显示模块

部分代码展示:

//数码管显示模块
module display(
input clk,
    input [3:0] hour_10,//时十位
    input [3:0] hour_1,//时个位
    input [3:0] minute_10,//分十位
    input [3:0] minute_1,//分个位
    input [3:0] second_10,//秒十位
    input [3:0] second_1,//秒个位
output  reg [7:0] HEX0,//数码管-低亮
output  reg [7:0] HEX1,//数码管-低亮
output  reg [7:0] HEX2,//数码管-低亮
output  reg [7:0] HEX3,//数码管-低亮
output  reg [7:0] HEX4,//数码管-低亮
output  reg [7:0] HEX5 //数码管-低亮
);
////////////////////////////////////////////////////段选输出///////////////////////////////////////////
always @(posedge clk)
begin
case (second_1)  //数字显示码
8'd0: HEX0<= 8'b1100_0000;
8'd1: HEX0<= 8'b1111_1001;
8'd2: HEX0<= 8'b1010_0100;
8'd3: HEX0<= 8'b1011_0000;
8'd4: HEX0<= 8'b1001_1001;
8'd5: HEX0<= 8'b1001_0010;
8'd6: HEX0<= 8'b1000_0010;
8'd7: HEX0<= 8'b1111_1000;
8'd8: HEX0<= 8'b1000_0000;
8'd9: HEX0<= 8'b1001_0000;
default:;
endcase
end
always @(posedge clk)
begin
case (second_10)  //数字显示码
8'd0: HEX1<= 8'b1100_0000;
8'd1: HEX1<= 8'b1111_1001;
8'd2: HEX1<= 8'b1010_0100;
8'd3: HEX1<= 8'b1011_0000;
8'd4: HEX1<= 8'b1001_1001;
8'd5: HEX1<= 8'b1001_0010;
8'd6: HEX1<= 8'b1000_0010;
8'd7: HEX1<= 8'b1111_1000;
8'd8: HEX1<= 8'b1000_0000;
8'd9: HEX1<= 8'b1001_0000;
default:;
endcase
end
always @(posedge clk)
begin
