交通灯控制器设计Verilog代码Quartus仿真

名称：交通灯控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于 FPGA 的交通灯控制器

设计任务及具体要求： 要求设计一个基于 FPGA 的交通灯控制器。

（1） 交通指示灯：LED 灯模块有 12 个 LED 灯，红黄绿三种颜色，纵向表示南北

方向，横向表示东西方向，输出高电平时，对应的 LED 灯亮。

2） 八个 7 七段数码管：动态显示方式，共阴极连接；

3） 4 个 0-1 开关：K1-K4，开关向上为 1，向下为 0。

4） 外部输入脉冲信号时钟源 CLK（1Hz），供计数器使用。

3、交通灯时序

（1）东西、南北方向均有绿灯、黄灯、红灯指示，其持续时间由自己观察的结果自

定。（要求要合理可行，小于 100 秒）

2）系统设有时钟,以倒计时方式显示每一路允许通行的时间。（八个数码管的左边

六位显示030506，右边两位显示东西和南北通行时间）

3）当东西或南北两路中任一路出现特殊情况时，系统可由交警手动控制立即进入

特殊运行状态，即红灯全亮，时钟停止计时，东西、南北两路所有车辆停止通行；当特殊

运行状态结束后，系统恢复工作，继续正常运行。（本次设计规定 K1 为“0”时自动运行，

K1 为“1”时手动控制）

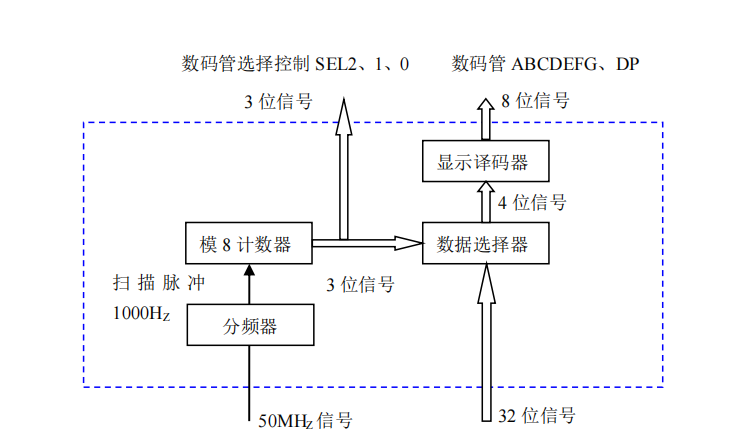

数码管动态显示：设计中七段数码管采用动态扫描的方式显示，扫描需要一个比较高

频率的信号，本次设计选用 1000HZ 。为了得到 1000Hz 信号，必须对输入的时钟信号

50MHZ 进行分频。显示模块共用 11 个管脚，其中 8 个用于连接 8 个数码管的七段 LED，

还有 3 个管脚用于选择点亮哪个数码管，每隔很短的一段时间 8 个数码管交替点亮，依次

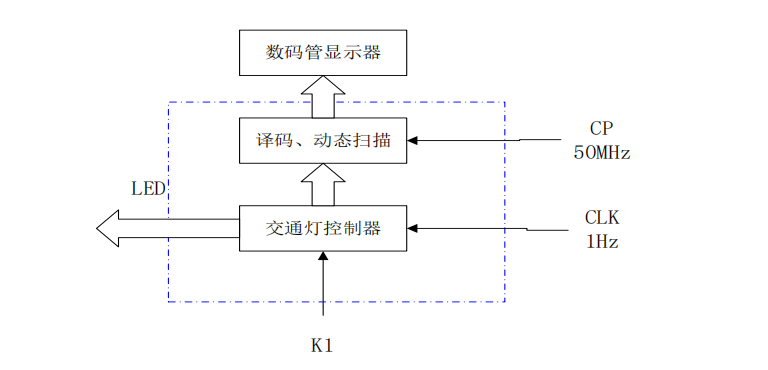

循环，动态显示，由于人眼的视觉残留，可以观察到连续的测量计数器的计数值。其原理

框图如图所示：

根据如上说明，本设计的主要任务和设计要求步骤是：

1、按照现代数字系统的 Top-Down 模块化设计方法，提出交通灯电 路设计系统的整体设计方案，并进行正确的功能划分，分别提出并实现控制器、计数器、

数码管显示、LED 显示等模块化子系统的设计方案。

2、在 QuartusⅡ13.0 的 EDA 设计环境中，完成系统的顶层设计、各子系统的模块化设

计。分别完成各个基于 Verilog 语言实现的子模块（包括控制器电路、计数器电路、数码管

显示、 LED 显示电路）的逻辑功能仿真。最后对顶层设计进行功能仿真。

3、在完成第 2 步的基础上，锁定管脚并全编译通过。

4、用下载电缆通过 JTAG 口将对应的 sof 文件加载到 FPGA 中，观察实验结果是否与自

己的编程思想一致。（有条件再进行）

5.电路设计与仿真，主要包括：总体方案设计，各个电路子模

块的 Verilog 源文件或者原理图，功能仿真波形；顶层设计的 Verilog 源文件或者 原理图、功能仿真波形；

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

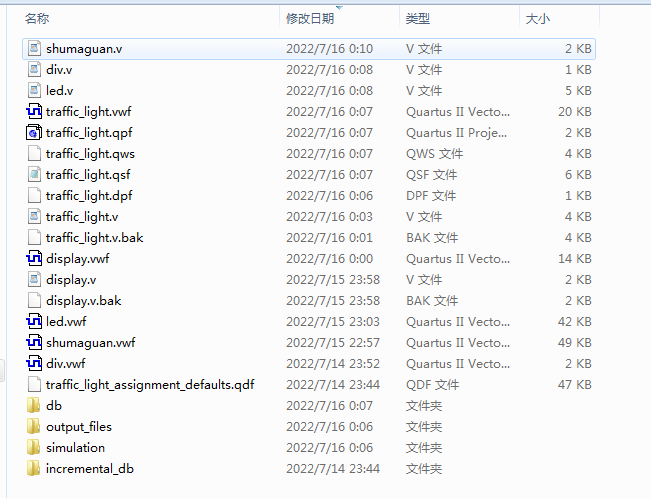

1. 工程文件

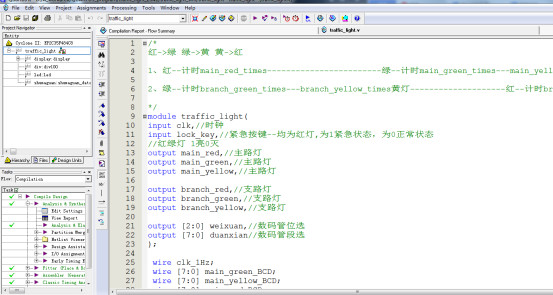

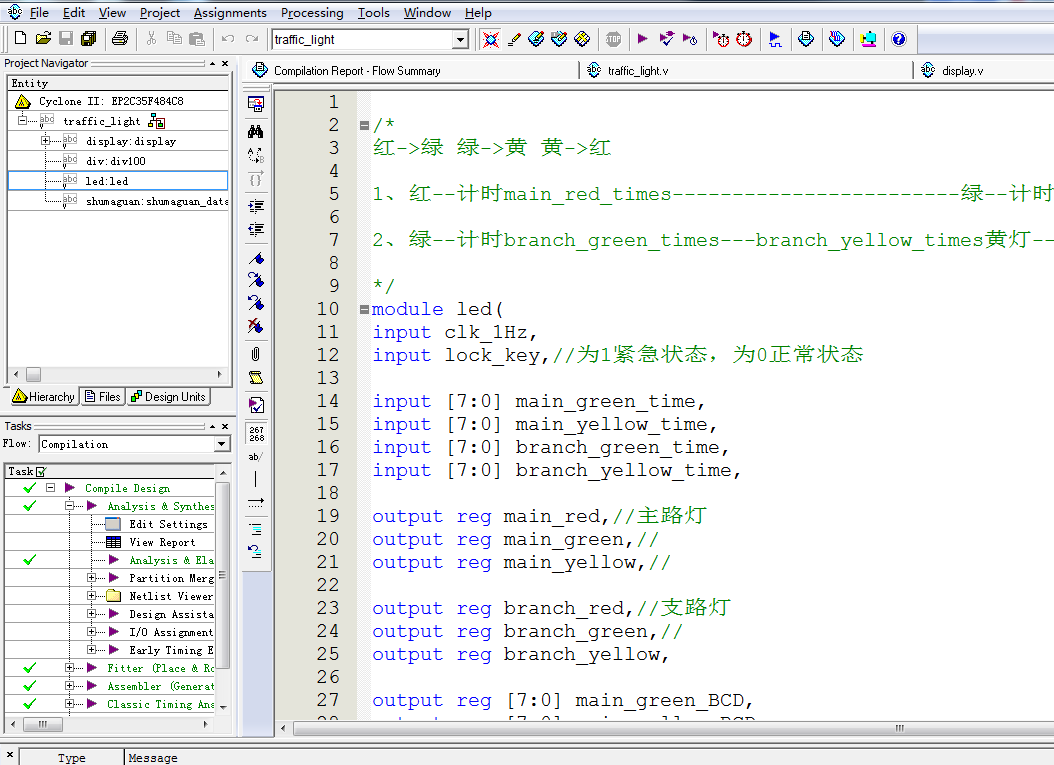

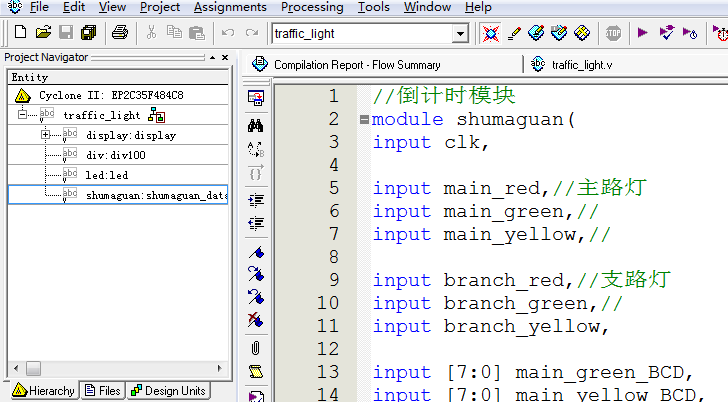

2. 程序文件

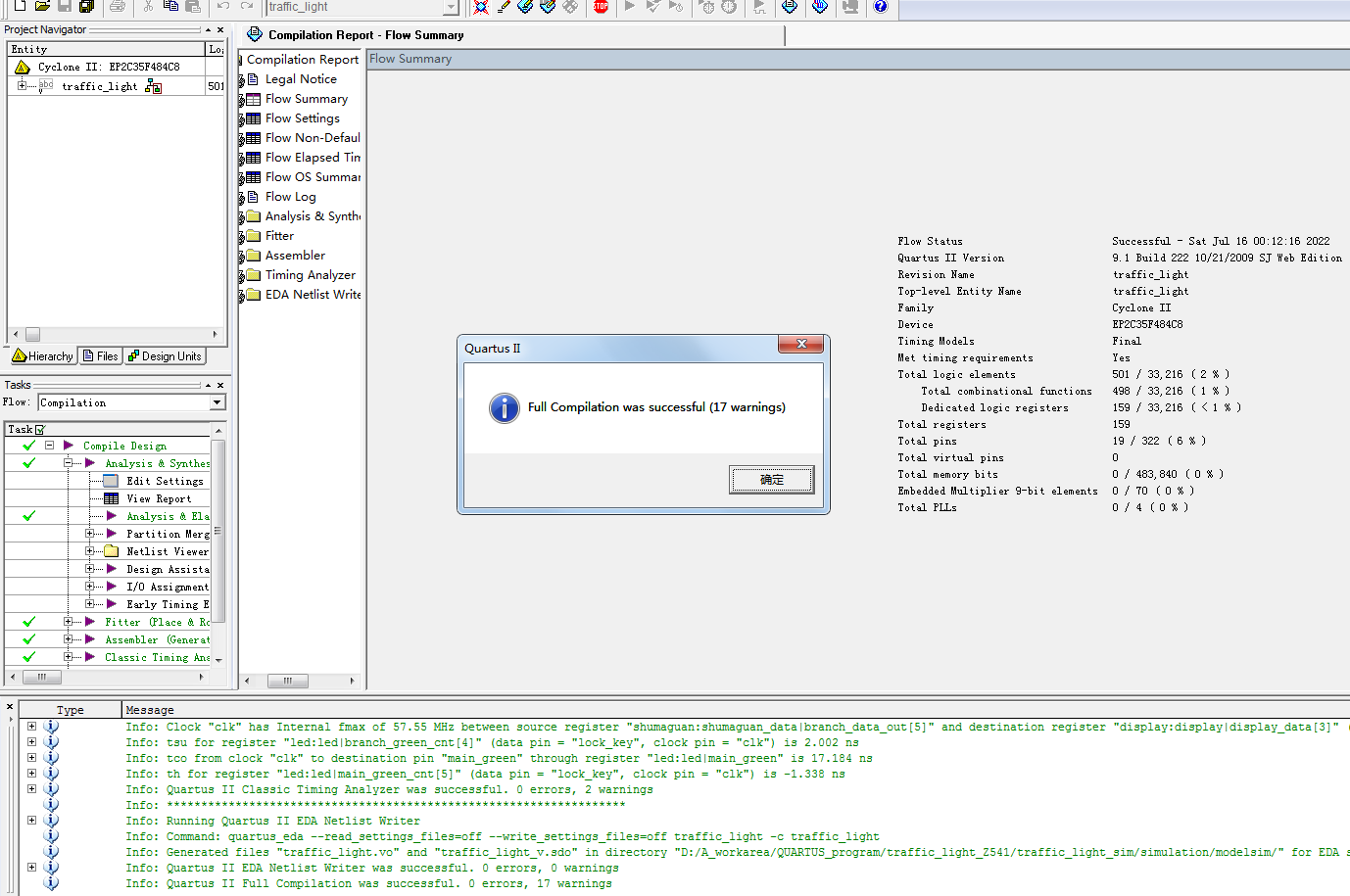

3. 程序编译

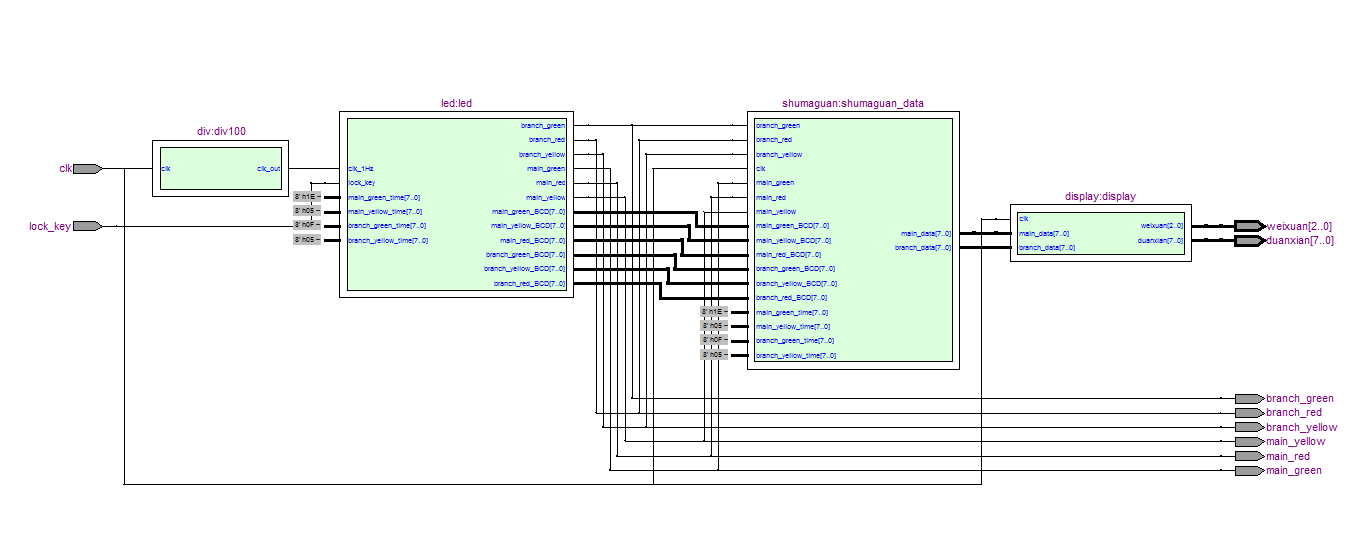

4. RTL图（原理图）

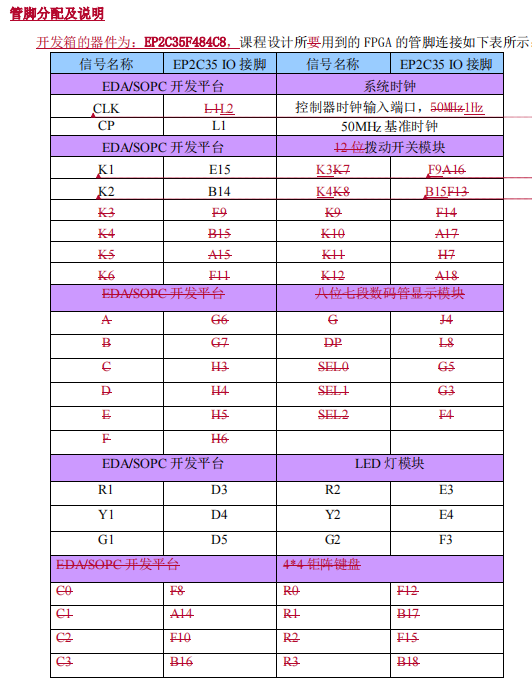

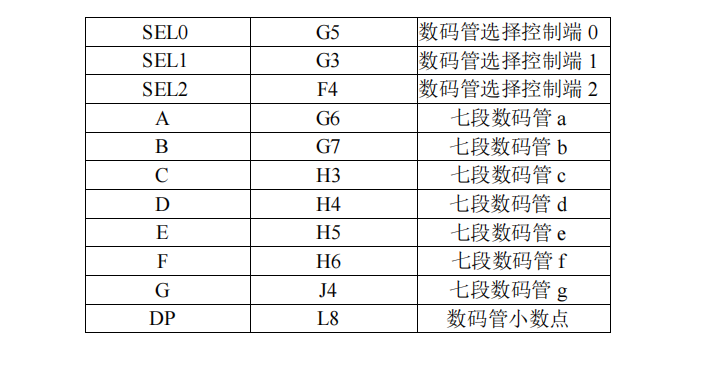

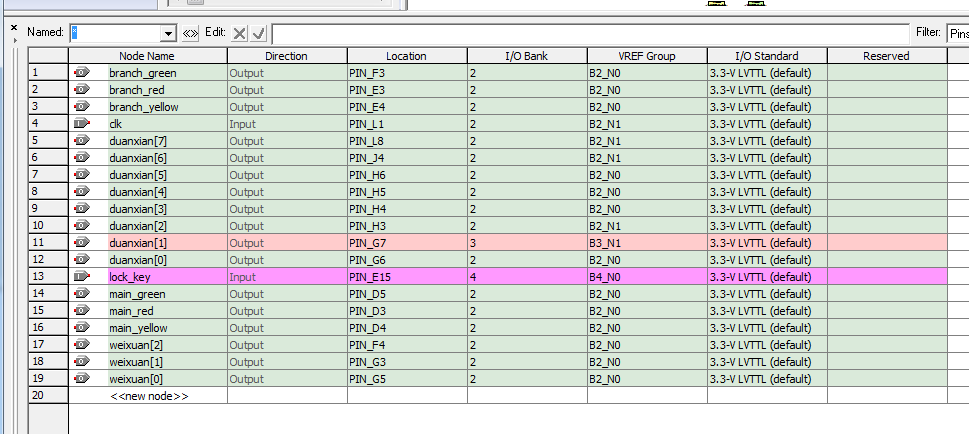

5. 管脚分配

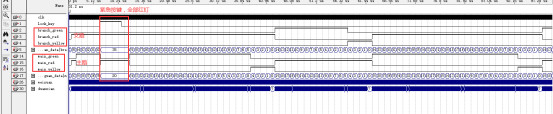

6. 仿真图

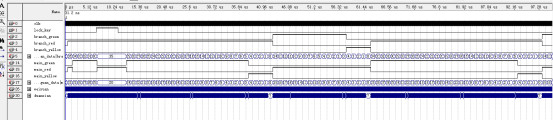

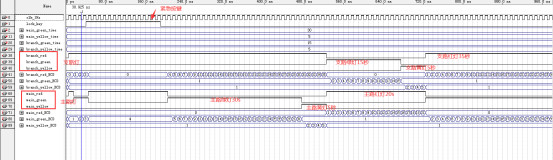

整体仿真图

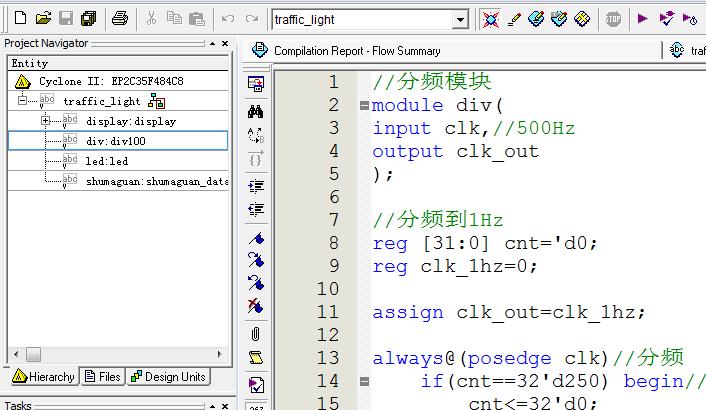

分频模块

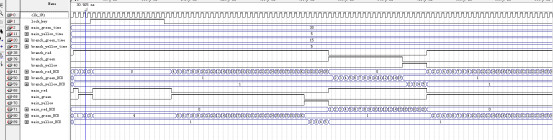

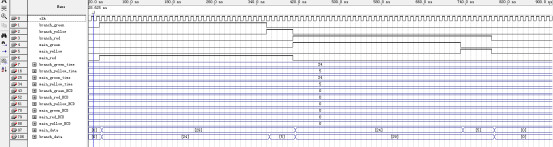

红绿灯控制模块

数码管计数模块

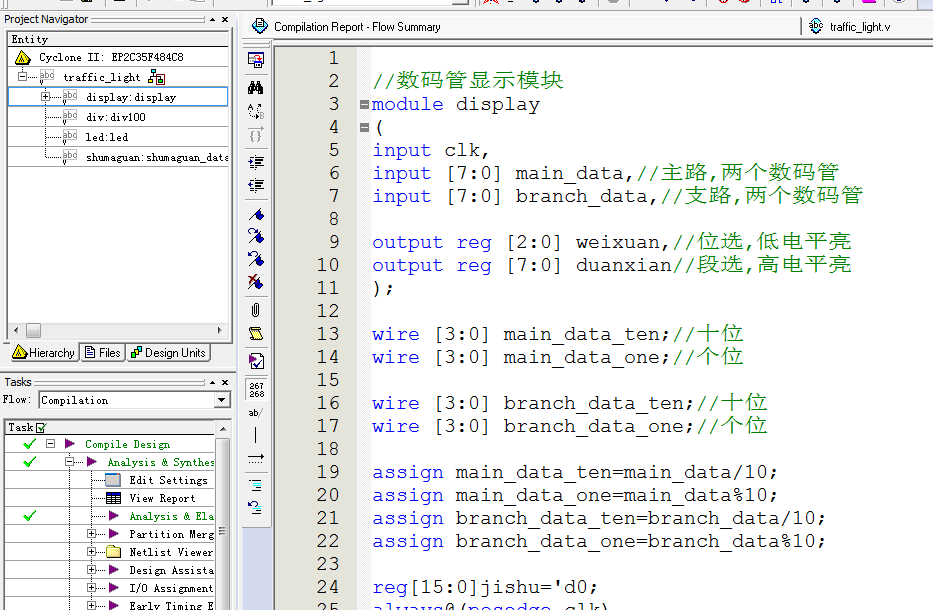

显示模块

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module traffic_light(
input clk,//时钟
input lock_key,//紧急按键--均为红灯,为1紧急状态，为0正常状态
//红绿灯 1亮0灭
output main_red,//主路灯
output main_green,//主路灯
output main_yellow,//主路灯
output branch_red,//支路灯
output branch_green,//支路灯
output branch_yellow,//支路灯
output [2:0] weixuan,//数码管位选
output [7:0] duanxian//数码管段选
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data;
 wire [7:0] branch_data;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
//led 1亮0灭
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign main_yellow=main_yellow_led ;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign branch_yellow=branch_yellow_led ;//支路灯
//分频模块
div div100
(
. clk(clk),
. clk_out(clk_1Hz)
);
