出租车计费设计VHDL代码Quartus仿真

名称：出租车计费设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

出租车计费

1、可以控制行程开始和停止

2、通过车轮脉冲判断车行驶里程

3、显示总费用和里程

4、3.0公里以内起步价5.0元，大于3.0公里按0.2元/0.1公里计费

5、停车按时间计费，每1分钟1元

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

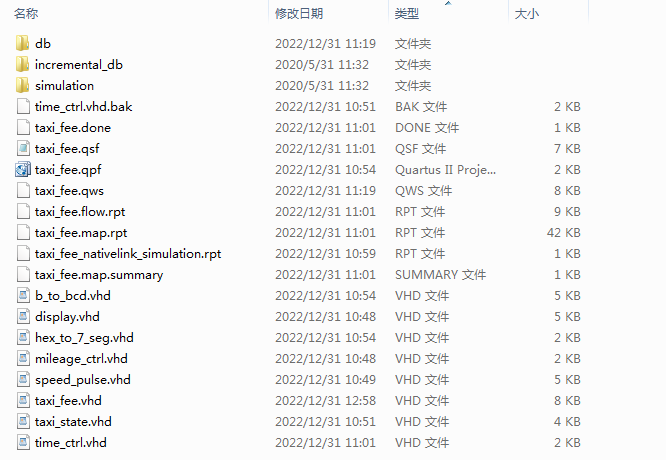

1. 工程文件

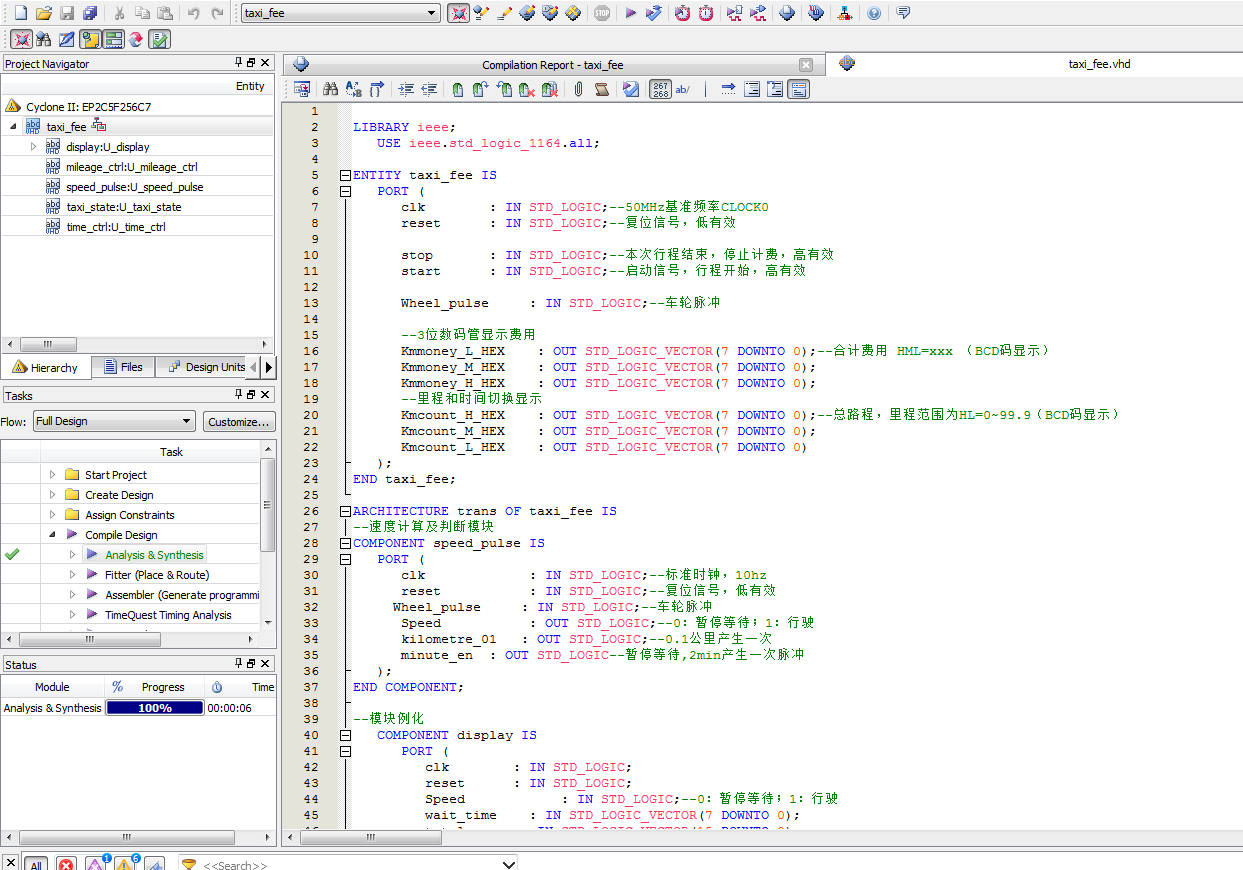

2. 程序文件

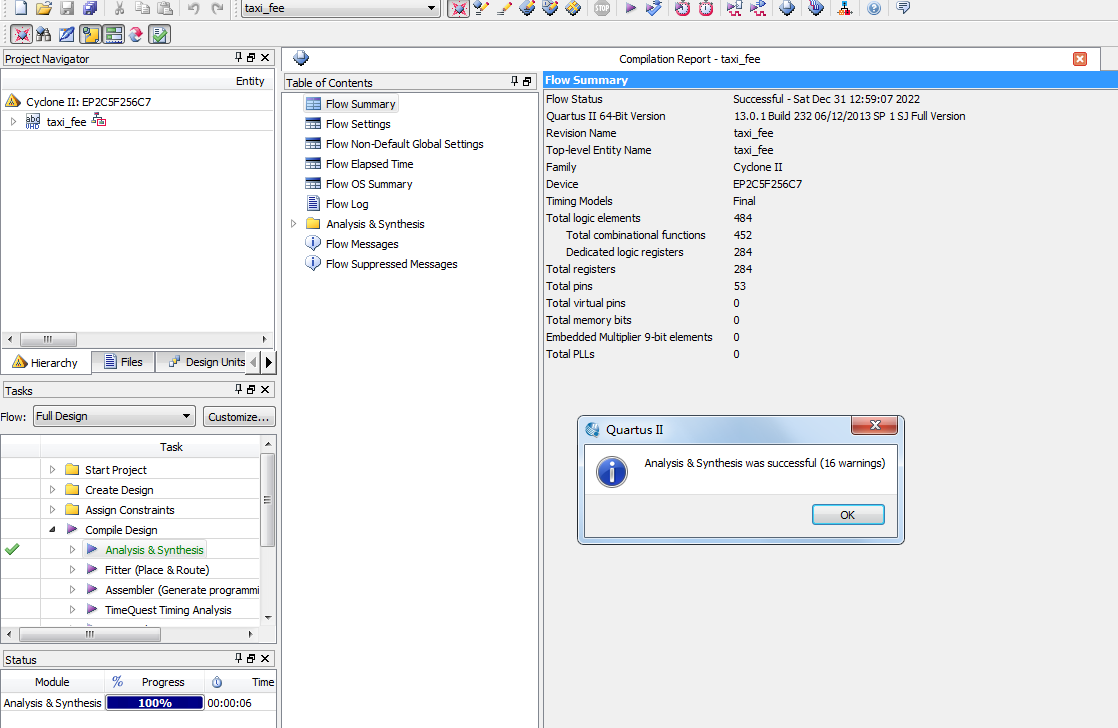

3. 程序编译

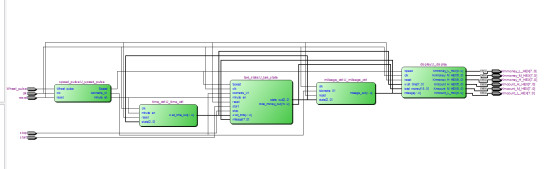

4. RTL图

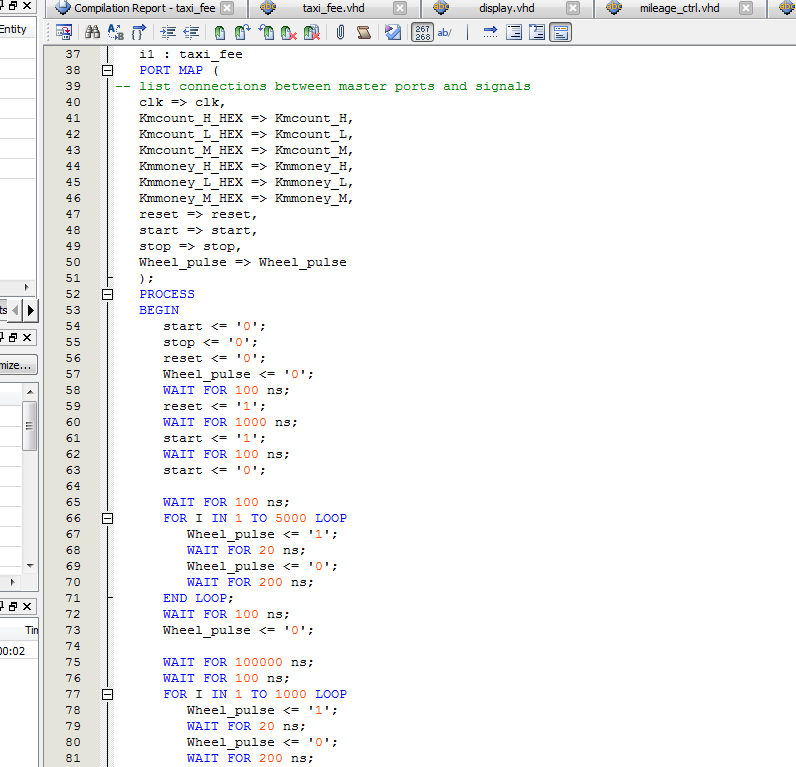

5. Testbench

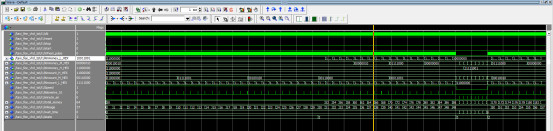

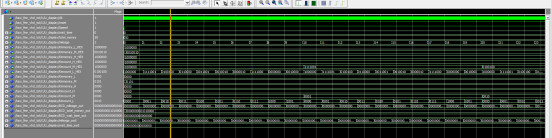

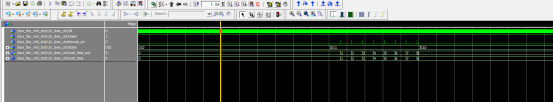

6. 仿真图

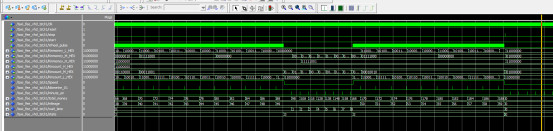

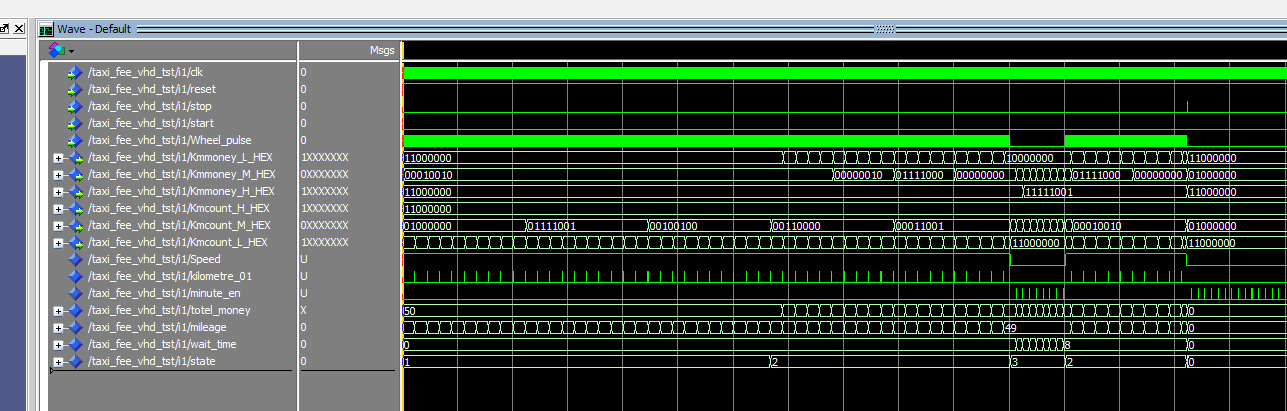

整体仿真图

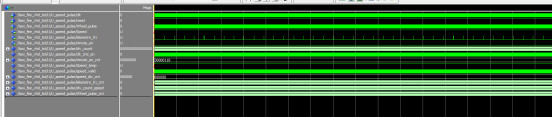

速度及判断模块

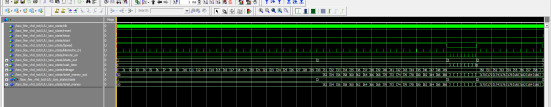

控制模块

里程计算模块

时间计算模块

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY taxi_fee IS
   PORT (
      clk        : IN STD_LOGIC;--50MHz基准频率CLOCK0
      reset      : IN STD_LOGIC;--复位信号，低有效

      stop       : IN STD_LOGIC;--本次行程结束，停止计费，高有效
      start      : IN STD_LOGIC;--启动信号，行程开始，高有效

      Wheel_pulse     : IN STD_LOGIC;--车轮脉冲

--3位数码管显示费用
      Kmmoney_L_HEX    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--合计费用 HML=xxx （BCD码显示）
      Kmmoney_M_HEX    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      Kmmoney_H_HEX    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      --里程和时间切换显示
      Kmcount_H_HEX    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--总路程，里程范围为HL=0~99.9（BCD码显示）
      Kmcount_M_HEX    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      Kmcount_L_HEX    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END taxi_fee;
ARCHITECTURE trans OF taxi_fee IS
--速度计算及判断模块
COMPONENT speed_pulse IS
   PORT (
      clk             : IN STD_LOGIC;--标准时钟，10hz
      reset           : IN STD_LOGIC;--复位信号，低有效
  Wheel_pulse     : IN STD_LOGIC;--车轮脉冲
      Speed           : OUT STD_LOGIC;--0：暂停等待；1：行驶
      kilometre_01   : OUT STD_LOGIC;--0.1公里产生一次
      minute_en  : OUT STD_LOGIC--暂停等待,2min产生一次脉冲
   );
END COMPONENT;
--模块例化
   COMPONENT display IS
      PORT (
         clk        : IN STD_LOGIC;
         reset      : IN STD_LOGIC;
Speed            : IN STD_LOGIC;--0：暂停等待；1：行驶
         wait_time    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         totel_money : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
         mileage    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         Kmmoney_L_HEX  : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
         Kmmoney_M_HEX  : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
         Kmmoney_H_HEX  : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
         Kmcount_H_HEX  : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
         Kmcount_M_HEX    : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
         Kmcount_L_HEX  : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)
      );
   END COMPONENT;
