Moore状态机和序列检测器设计VHDL代码Quartus仿真

名称：Moore状态机和序列检测器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

Moore状态机和序列检测器

Moore状态机（要求状态至少为5个，即s0、s1、s2、s3、s4等）

输出只和当前状态有关而与输入无关，则称为摩尔（Moore）状态机；

序列信号检测器设计（10101010）

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

Moore状态机设计文档.doc

序列检测设计文档.doc

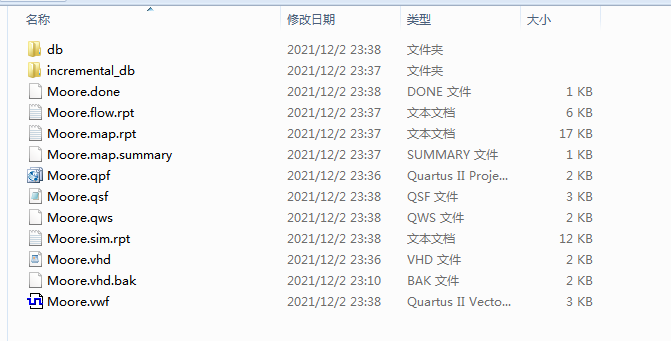

1.工程文件

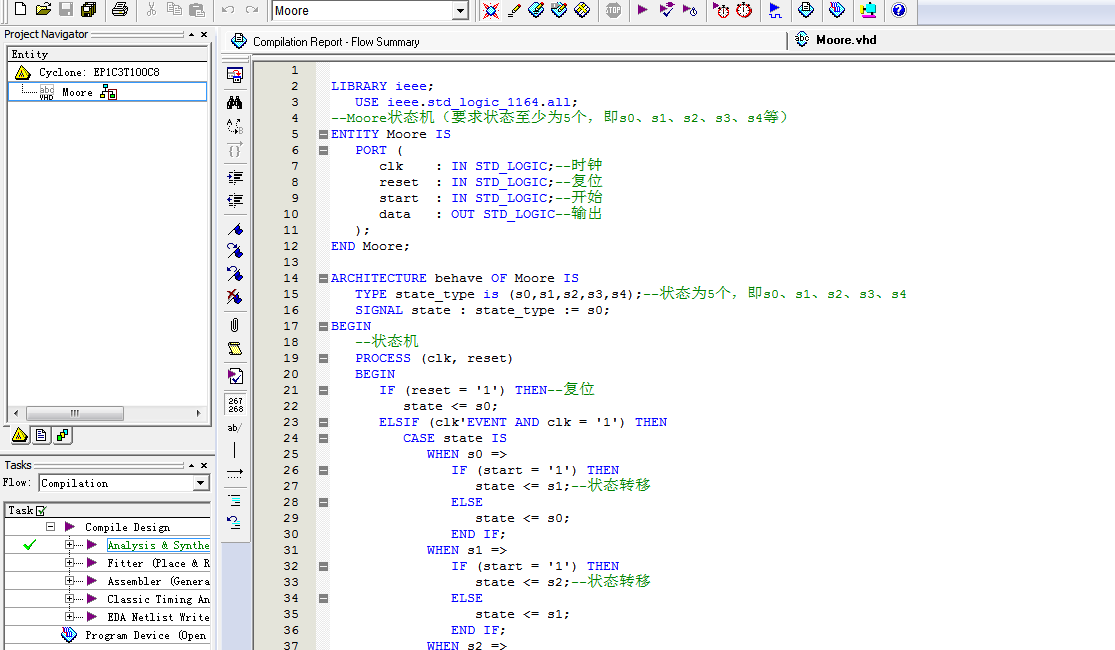

2.程序文件

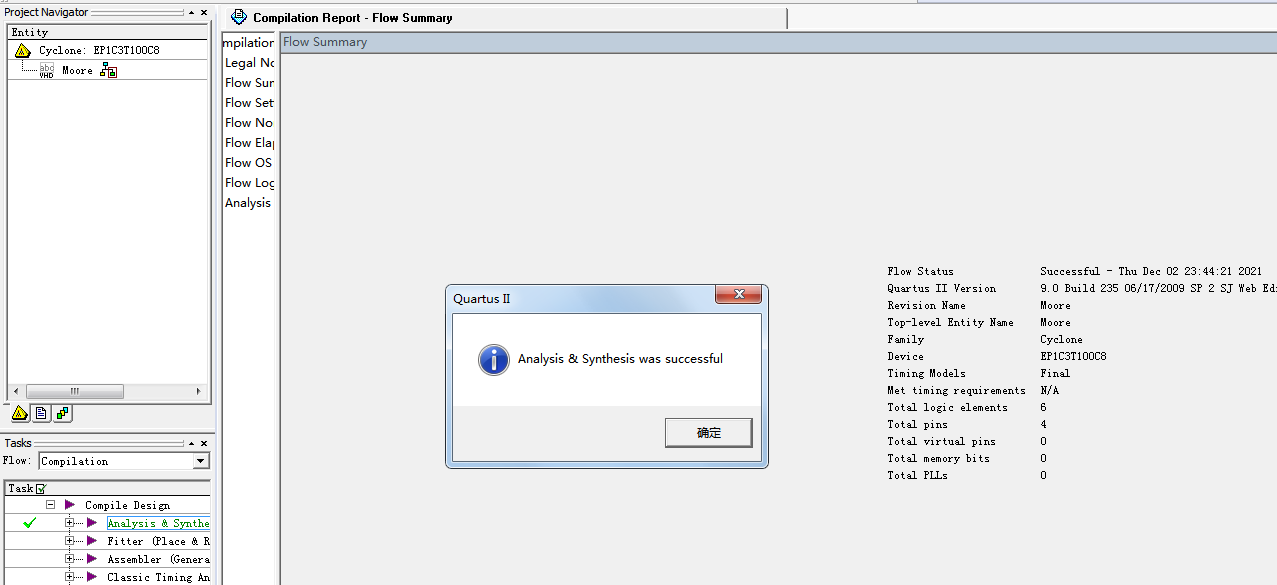

3.程序编译

4.状态图

RTL图

5.仿真图

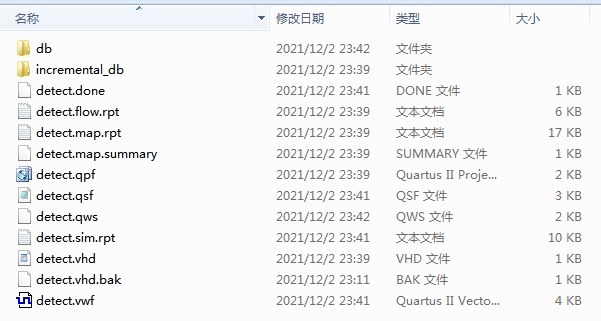

1.工程文件

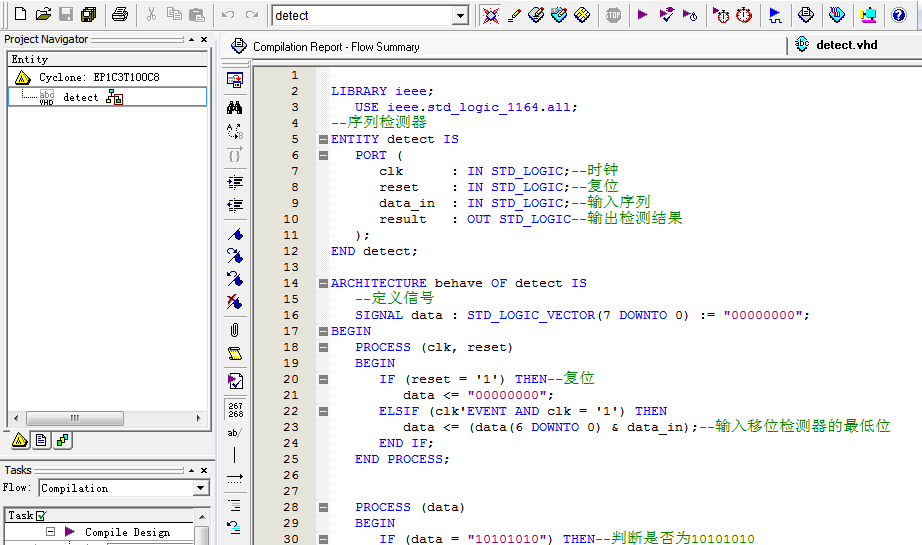

2.程序文件

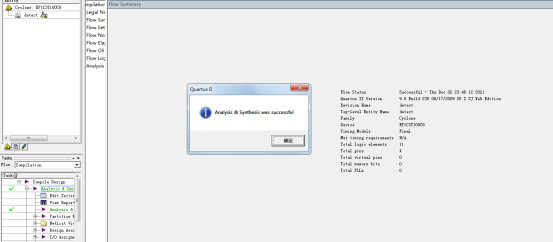

3.程序编译

RTL图

4.仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--Moore状态机（要求状态至少为5个，即s0、s1、s2、s3、s4等）
ENTITY Moore IS
   PORT (
      clk    : IN STD_LOGIC;--时钟
      reset  : IN STD_LOGIC;--复位
      start  : IN STD_LOGIC;--开始
      data   : OUT STD_LOGIC--输出
   );
END Moore;
ARCHITECTURE behave OF Moore IS
   TYPE state_type is (s0,s1,s2,s3,s4);--状态为5个，即s0、s1、s2、s3、s4
   SIGNAL state : state_type := s0;
BEGIN
   --状态机
   PROCESS (clk, reset)
   BEGIN
      IF (reset = '1') THEN--复位
         state <= s0;
      ELSIF (clk'EVENT AND clk = '1') THEN
         CASE state IS
            WHEN s0 =>
               IF (start = '1') THEN
                  state <= s1;--状态转移
               ELSE
                  state
               IF (start = '1') THEN
                  state <= s2;--状态转移
               ELSE
                  state
               IF (start = '1') THEN
                  state <= s3;--状态转移
               ELSE
                  state
               IF (start = '1') THEN
                  state <= s4;--状态转移
               ELSE
                  state
               state
         END CASE;
      END IF;
   END PROCESS;

代码文件（付费下载）：
