电子密码锁 FPGA 设计 Verilog Vivado

名称：电子密码锁 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计实现一个基于 FPGA 的电子密码锁控制系统，使用 Verilog 编写，工程软件为 Vivado。系统通过按键、拨码开关、LED 指示和数码管完成密码输入、密码确认、开锁、上锁、修改密码、退格修正和错误报警等功能，适合数字系统课程设计、FPGA 综合实验和密码锁状态机设计参考。 密码锁平时处于等待状态。用户通过开关输入 4 位密码，按下确认键后系统判断密码是否正确；密码正确时进入开锁状态并点亮开锁指示，密码错误时提示重新输入。若连续三次输入错误，系统输出报警信号，需要管理员通过指定操作进行处理后才能停止报警。 管理员可通过专用按键进入密码修改流程，系统支持默认密码 0000。用户在按下确认键之前，可使用退格键修正已输入的密码位，增强了交互完整性。设计还包含空闲超时要求：未开锁时长时间无操作返回等待状态，开锁后长时间无操作自动上锁并回到等待状态。 工程充分利用 FPGA 开发板上的按键、开关、LED 和数码管资源，既能体现状态机控制逻辑，也能展示输入防抖、密码缓存、错误计数、显示驱动和报警输出等常见 FPGA 外设控制方法。

运行环境

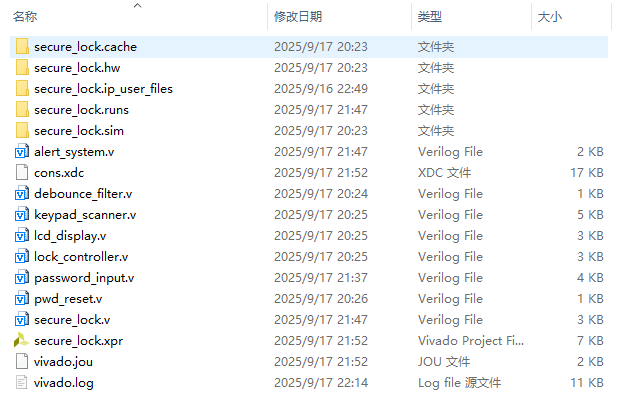

开发语言：Verilog 开发软件：Vivado 工程类型：FPGA 密码锁控制工程 顶层模块：secure_lock 主要工程文件：secure_lock.xpr、cons.xdc、secure_lock.v、lock_controller.v、password_input.v、keypad_scanner.v、lcd_display.v、alert_system.v、debounce_filter.v、pwd_reset.v

设计思路

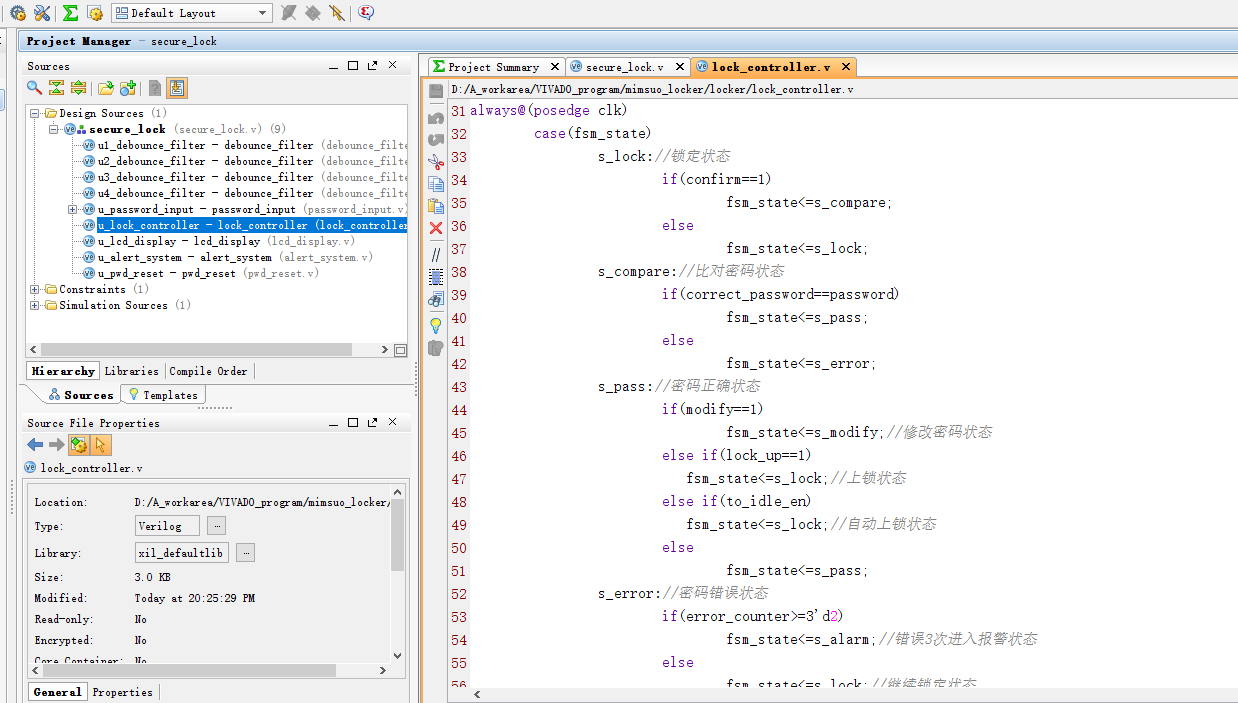

设计采用模块化结构实现电子密码锁，将按键消抖、密码输入、状态控制、密码重置、显示驱动和报警输出分开处理。顶层模块 secure_lock 负责连接各功能模块，将外部按键、开关和数码管/LED 输出组织成完整的密码锁系统，便于在 Vivado 工程中综合、实现和分配管脚。 密码输入部分通过 SW1 和 3 位 SW_num 开关完成数字确认与数值输入，输入数字范围为 0~7，组合形成 4 位密码数据。退格按键经过消抖和边沿检测后送入输入模块，在确认前可逐位修正密码，符合实际密码锁操作习惯。 核心控制逻辑围绕密码锁状态机展开。系统平时处于等待状态，用户输入密码并按确认键后，与当前保存密码进行比较；密码正确则输出开锁指示，密码错误则累计错误次数并要求重新输入；连续三次错误后进入报警状态。修改密码功能由专用按键触发，默认密码按要求设置为 0000，并通过 pwd_reset 模块维护正确密码。 显示与报警独立输出。数码管模块根据当前输入密码和错误次数进行动态显示，报警模块根据状态和确认按键信号控制报警 LED。按键均通过 debounce_filter 处理，减少机械按键抖动对状态切换的影响，提高上板演示时的稳定性。

模块结构

顶层模块：secure_lock 主要子模块包括： 1. lock_controller：密码锁核心控制器，负责状态切换、密码比较、开锁指示、错误次数统计和上锁控制。 2. debounce_filter：按键消抖及上升沿检测模块，用于确认、修改、上锁、退格等机械按键输入。 3. password_input：密码输入处理模块，接收 SW1 和 SW_num 输入，形成当前 4 位密码数据，并支持退格修正。 4. pwd_reset：密码重置模块，用于根据状态和确认信号更新保存密码。 5. alert_system：报警系统模块，根据当前状态输出报警 LED 信号。 6. lcd_display：数码管显示控制模块，根据密码数据和错误次数输出位选、段选信号。 工程文件包含 secure_lock.xpr、cons.xdc 以及各 Verilog 源码文件，可在 Vivado 中打开、综合、实现并生成 bit 文件。

开发板验证

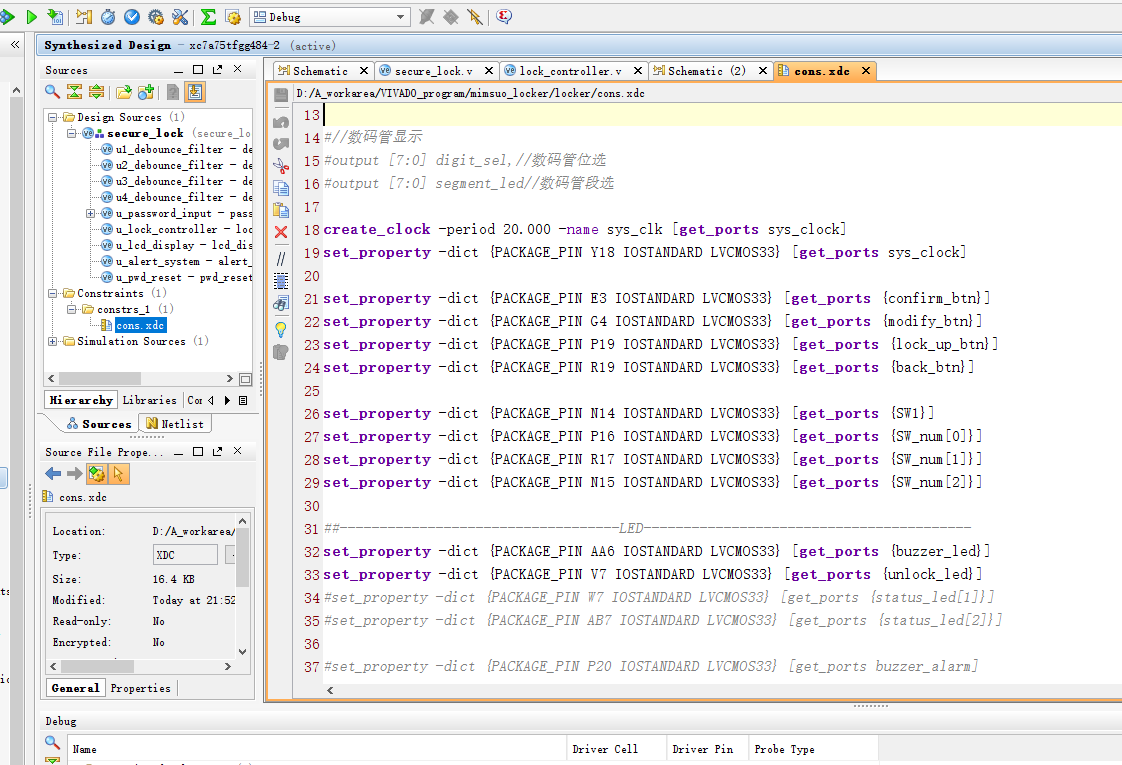

工程包含 Vivado 管脚约束文件，并配套开发板实物图片，可用于在 FPGA 开发板上完成密码锁功能验证。输入侧使用系统时钟、确认按键、修改密码按键、上锁按键、退格按键、SW1 确认开关以及 3 位数字输入开关；输出侧使用报警指示、开锁指示以及 8 位数码管位选和段选信号。 上板运行时，可通过开关输入 0~7 范围内的数字组成 4 位密码，配合确认、退格、修改、上锁等按键观察状态切换。密码正确时开锁指示输出有效，密码错误时进入重新输入流程，连续错误达到设定次数后报警信号输出，适合课程设计验收中对按键、开关、LED 和数码管联动效果的展示。

演示视频

配套演示视频展示了密码锁工程的实际操作过程，可用于对照确认按键输入、密码输入、开锁指示、错误处理、报警提示等功能表现。

仿真图/仿真说明/设计文档图片

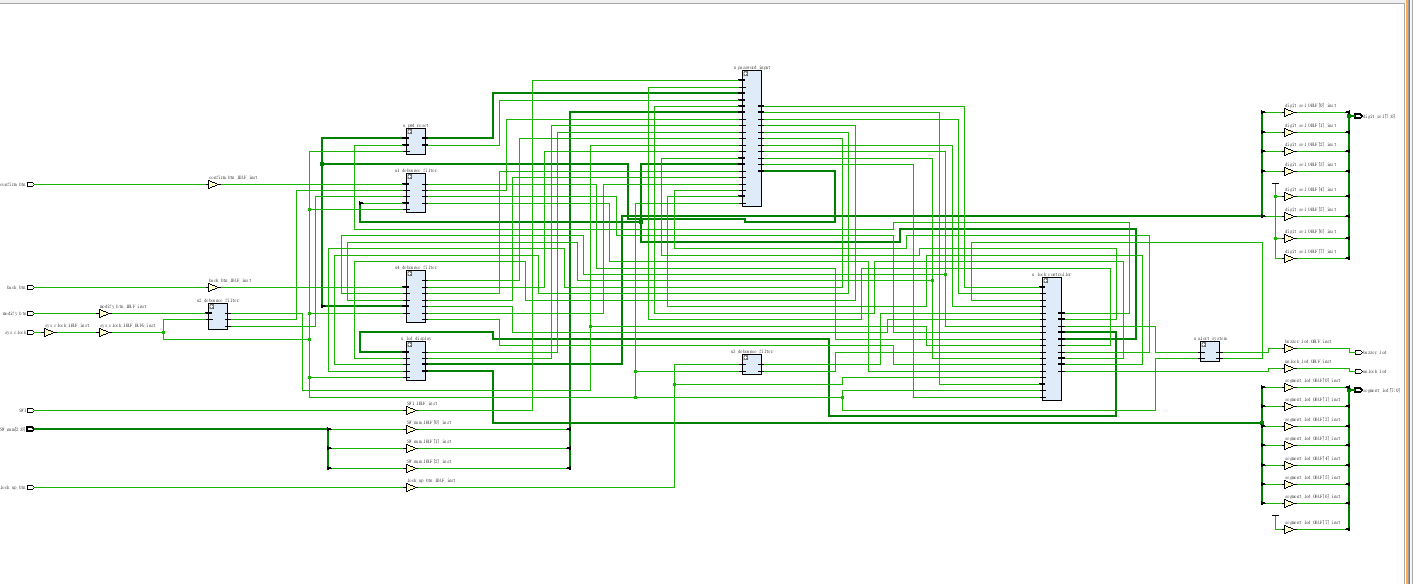

设计文档包含工程文件说明、程序文件、程序编译、RTL 图、管脚分配以及课程设计题目要求等内容，可用于理解密码锁的整体功能、验收要点和模块连接关系。文档图片包括 RTL 结构、编译结果、管脚分配等设计说明截图，便于对照 Vivado 工程查看实现流程。

部分代码

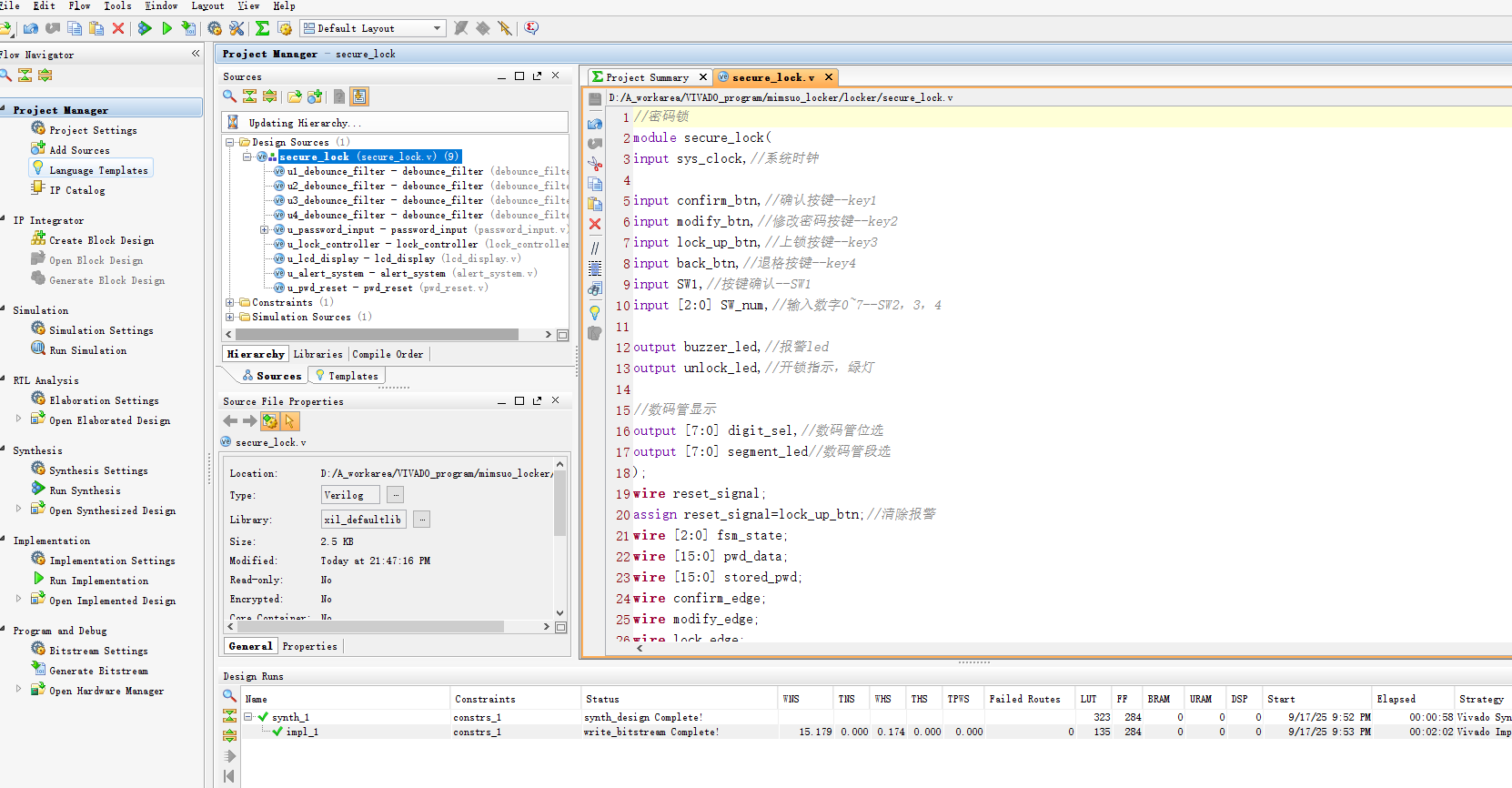

以下展示顶层模块 secure_lock 的部分代码，完整源码请下载压缩包查看。

module secure_lock(
input sys_clock,//系统时钟

input confirm_btn,//确认按键--key1
input modify_btn,//修改密码按键--key2
input lock_up_btn,//上锁按键--key3
input back_btn,//退格按键--key4
input SW1,//按键确认--SW1
input [2:0] SW_num,//输入数字0~7--SW2，3，4

output buzzer_led,//报警led
output unlock_led,//开锁指示，绿灯

//数码管显示
output [7:0] digit_sel,//数码管位选
output [7:0] segment_led//数码管段选
);
wire reset_signal;
wire [2:0] fsm_state;
wire [15:0] pwd_data;
wire [15:0] stored_pwd;
wire confirm_edge;
wire modify_edge;
wire lock_edge;
wire back_edge;
wire idle_enable;
wire [2:0] error_count;
assign reset_signal=lock_edge;//清除报警
//确认按键上升沿检测
debounce_filter u1_debounce_filter(
. clkin(sys_clock),
. key_in(confirm_btn),//输入
. key_posedge(confirm_edge)//消抖后按键上升沿
);

//修改按键上升沿检测
debounce_filter u2_debounce_filter(
. clkin(sys_clock),
. key_in(modify_btn),//输入
. key_posedge(modify_edge)//消抖后按键上升沿
);

//上锁按键上升沿检测
debounce_filter u3_debounce_filter(
. clkin(sys_clock),
. key_in(lock_up_btn),//输入
. key_posedge(lock_edge)//消抖后按键上升沿
);

//退格按键上升沿检测
debounce_filter u4_debounce_filter(
. clkin(sys_clock),
. key_in(back_btn),//输入
. key_posedge(back_edge)//消抖后按键上升沿
);

//密码输入处理模块
password_input u_password_input(
. clk(sys_clock),
. back_s(back_edge),
. SW1(SW1),//按键确认
. SW_num(SW_num),//输入数字0~7
. to_idle_en(idle_enable),
. current_state(fsm_state),
. password(pwd_data)
);

//密码锁控制器模块
lock_controller u_lock_controller(
. clk(sys_clock),
. password(pwd_data),
. correct_password(stored_pwd),
. confirm(confirm_edge),
. reset(reset_signal),
. modify(modify_edge),
. lock_up(lock_edge),
. to_idle_en(idle_enable),
. led_open(unlock_led),
. current_state(fsm_state),
. error_counter_out(error_count)
);

//液晶显示控制模块
lcd_display u_lcd_display
(
. clk(sys_clock),
. password(pwd_data),
. error_count(error_count),
. bit_select(digit_sel),//数码管位选
. seg_select(segment_led)//数码管段选
);

//报警系统模块
alert_system u_alert_system(
. clk(sys_clock),
. confirm_key(confirm_btn),
. current_state(fsm_state),
. alarm(buzzer_led)
);

//密码重置模块
pwd_reset u_pwd_reset(
. clk(sys_clock),
. password(pwd_data),
. correct_password(stored_pwd),
. confirm(confirm_edge),
. current_state(fsm_state)
);

endmodule

代码文件（付费下载）
