数字时钟 FPGA 设计 Verilog Quartus

名称：数字时钟 FPGA 设计 Verilog Quartus

软件：Quartus

语言：Verilog

功能介绍

本工程实现一个基于Verilog的数字时钟，可完成秒、分、时的连续计数，并以数码管段码形式输出小时和分钟。设计采用60进制秒计数、60进制分钟计数和24进制小时计数的级联结构，计数满值时自动向高位时间单位产生进位，形成标准的24小时计时流程。 顶层提供小时校时、分钟十位校时和分钟个位校时控制接口，可在计时过程中对显示时间进行调整。秒信号同时输出到LED端口，可用于观察秒级时钟节拍。小时和分钟分别拆分为十位、个位后送入显示模块，输出四组8位数码管段码信号。 工程适合作为Verilog多进制计数器、进位级联、按键校时和数码管显示译码的综合练习参考。代码按功能拆分为顶层控制、60进制计数、24进制计数、辅助计数与显示模块，便于分别阅读、仿真和扩展。

运行环境

硬件描述语言：Verilog。 开发软件：Quartus。工程包含Quartus工程配置、编译结果和仿真相关文件；同时配有ModelSim RTL仿真脚本、波形配置及测试文件，可用于查看时钟计数与显示输出过程。

设计思路

本设计以数字时钟的计时流程为主线，将秒、分、时划分为相互级联的计数单元。秒计数达到60后产生进位脉冲驱动分钟计数，分钟计数达到60后继续向小时计数进位，小时部分按24小时制循环，实现完整的时分秒计时逻辑。 顶层将秒级时钟直接连接到秒指示输出，同时集中管理小时校时、分钟十位校时和分钟个位校时输入。分钟计数器接收两个独立校时按键，小时计数器接收小时校时按键，使计时与人工校时逻辑在同一层次清晰衔接。 显示部分将小时和分钟的4位BCD计数值转换为8位数码管段码输出。计数逻辑、进位逻辑与显示译码相互独立，便于理解多进制计数器级联、数字时钟状态组织及数码管驱动的实现方法。

模块结构

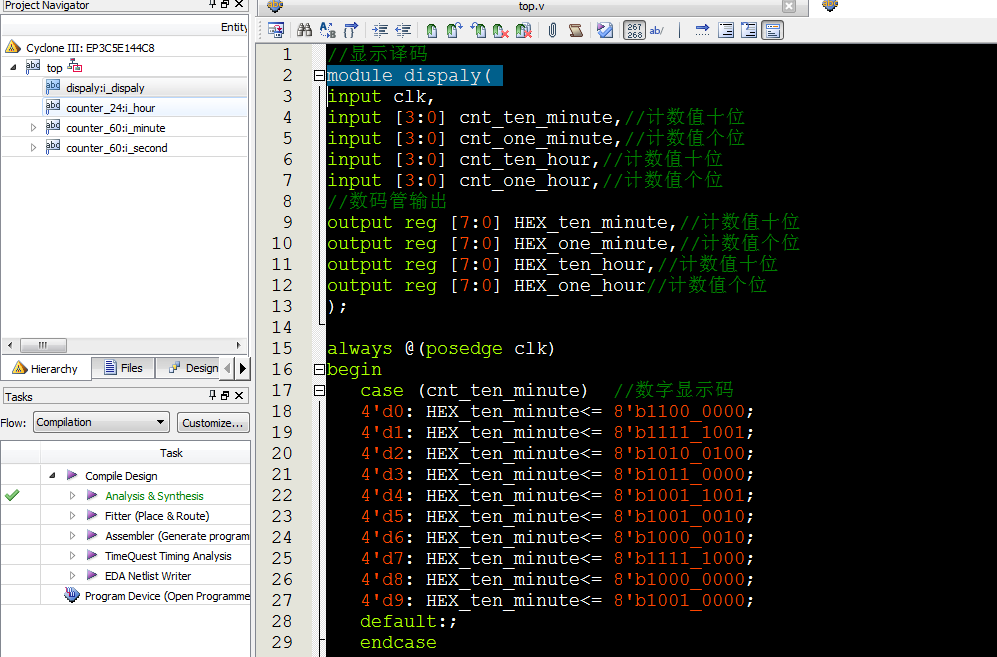

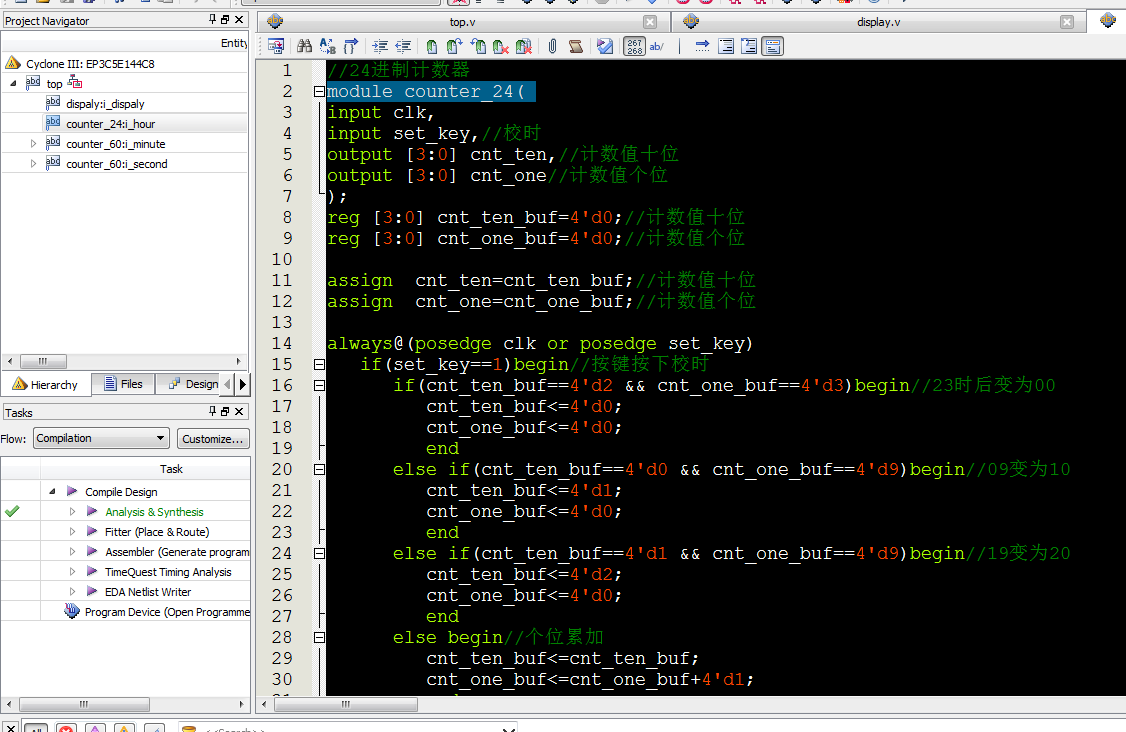

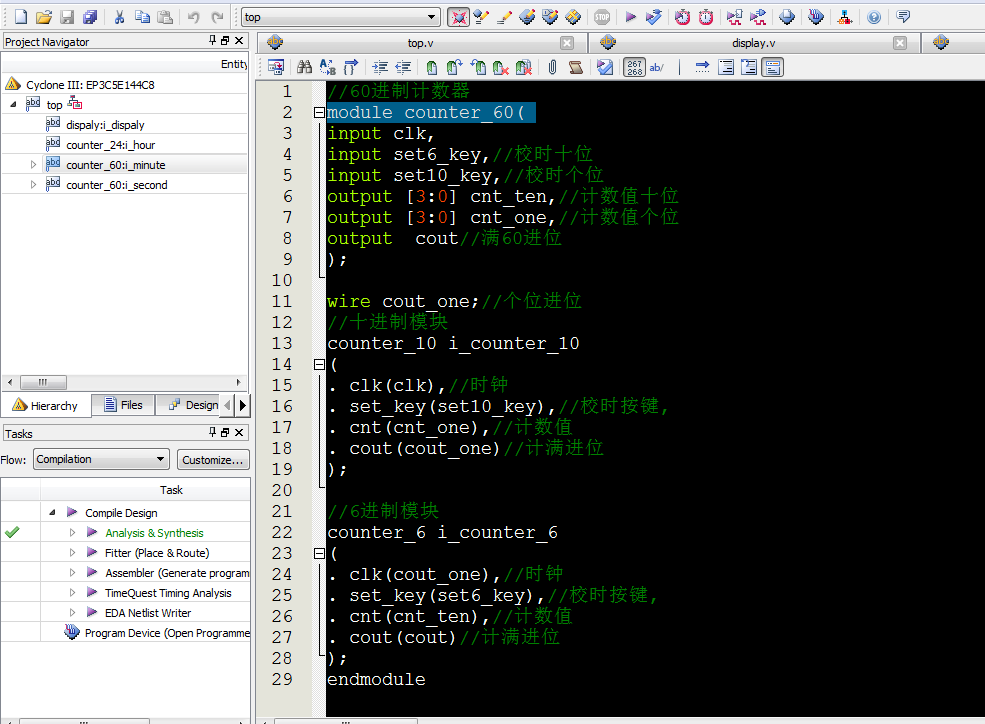

顶层模块top：连接秒、分、时计数器与数码管显示模块，处理校时按键、进位传递和外部输出。 counter_60：完成秒或分钟的60进制计数，输出十位、个位BCD计数值，并在计满时输出进位信号。 counter_24：完成小时24进制计数，输出小时十位和个位BCD计数值，支持小时校时控制。 counter_6、counter_10：提供十进制和六进制计数的基础功能，用于构建多进制计数逻辑。 dispaly：接收小时、分钟的BCD计数值，生成对应的数码管段码输出。

演示视频

提供时钟设计仿真演示视频，可结合计数变化和数码管显示过程查看工程运行效果。

仿真图/仿真说明/设计文档图片

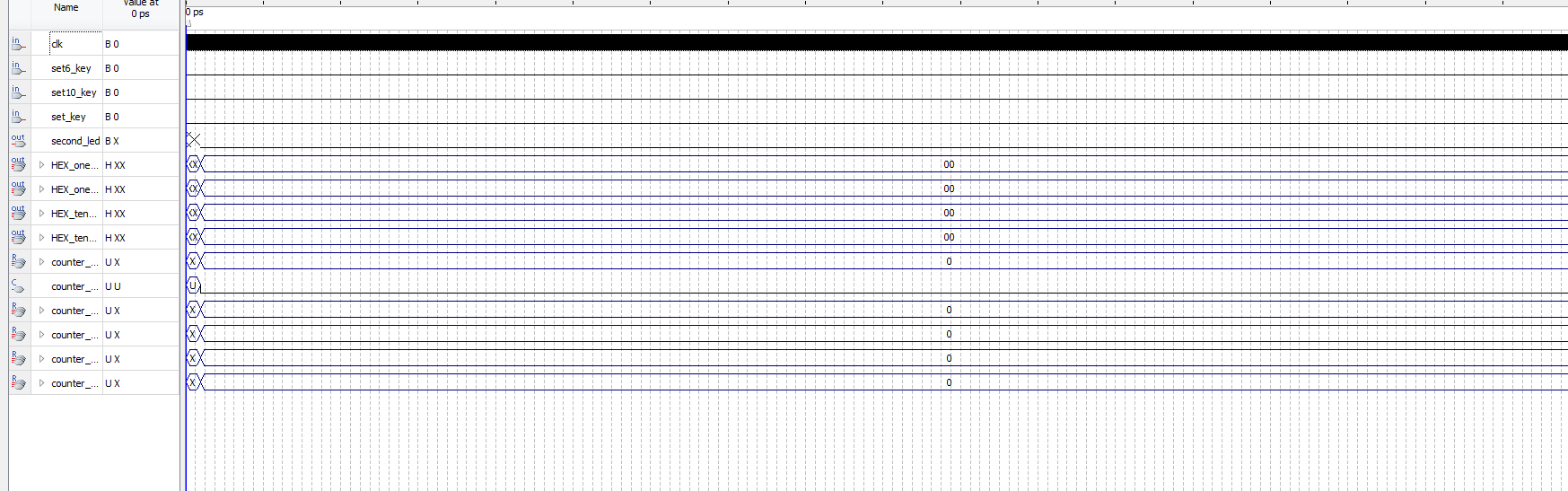

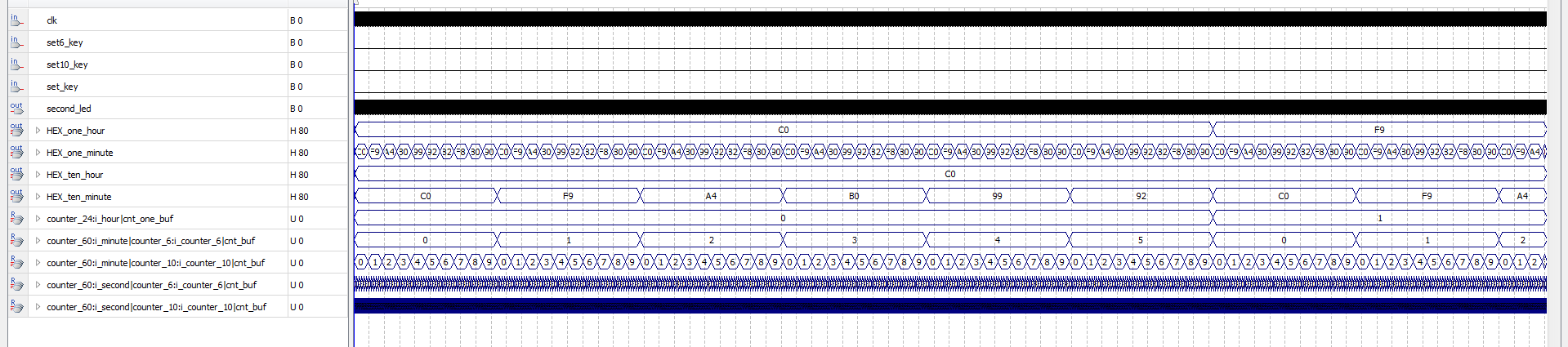

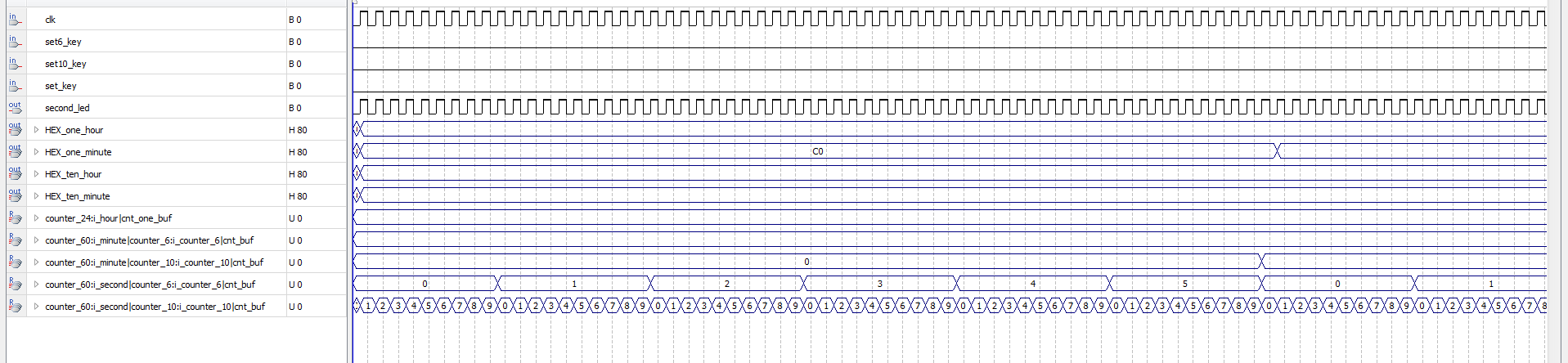

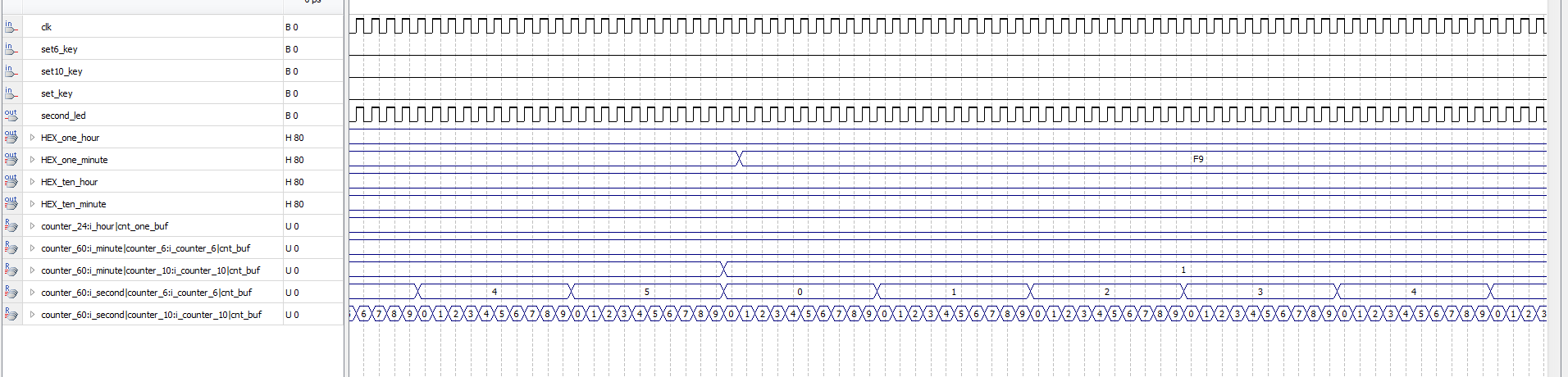

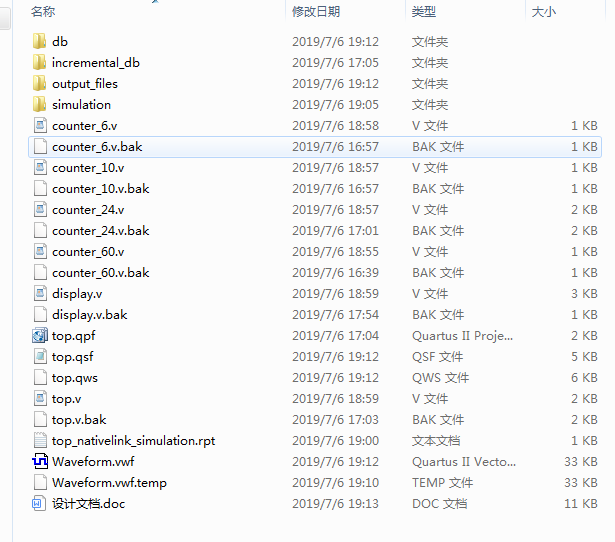

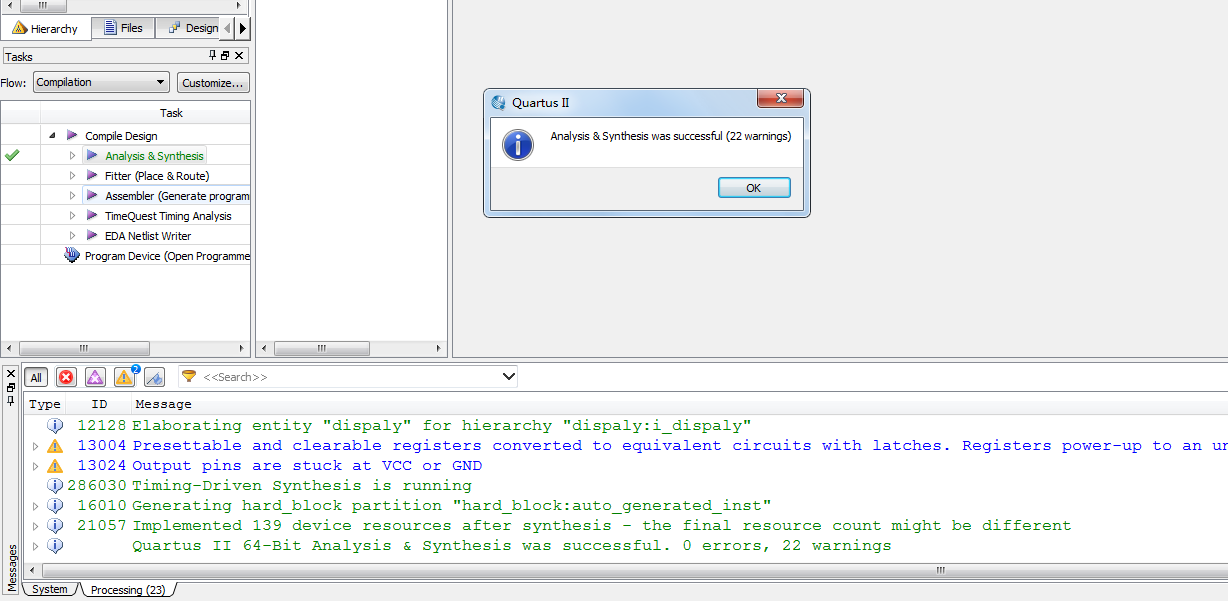

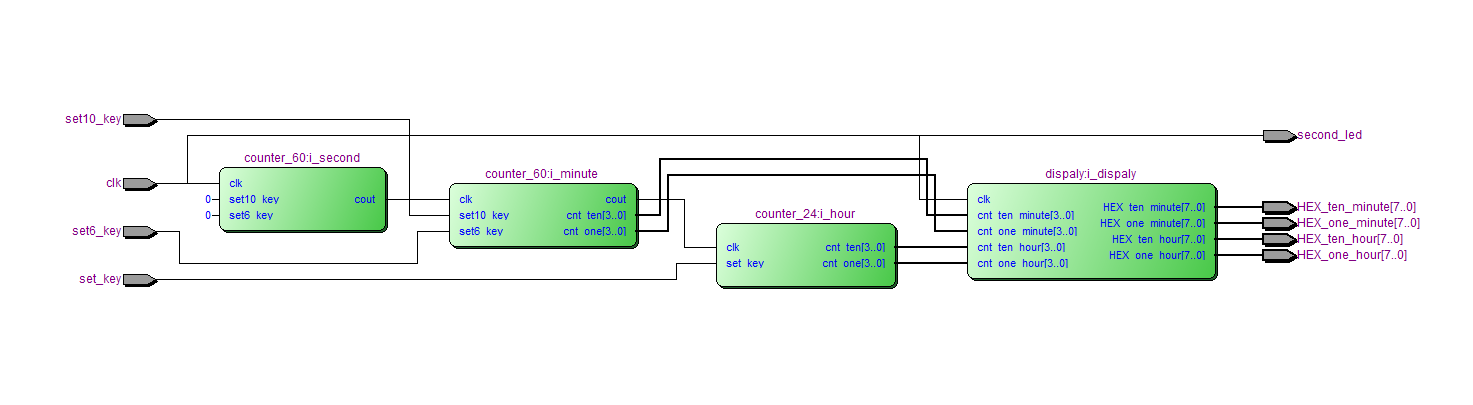

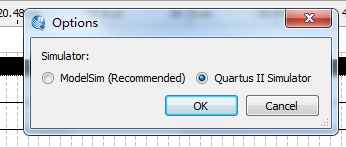

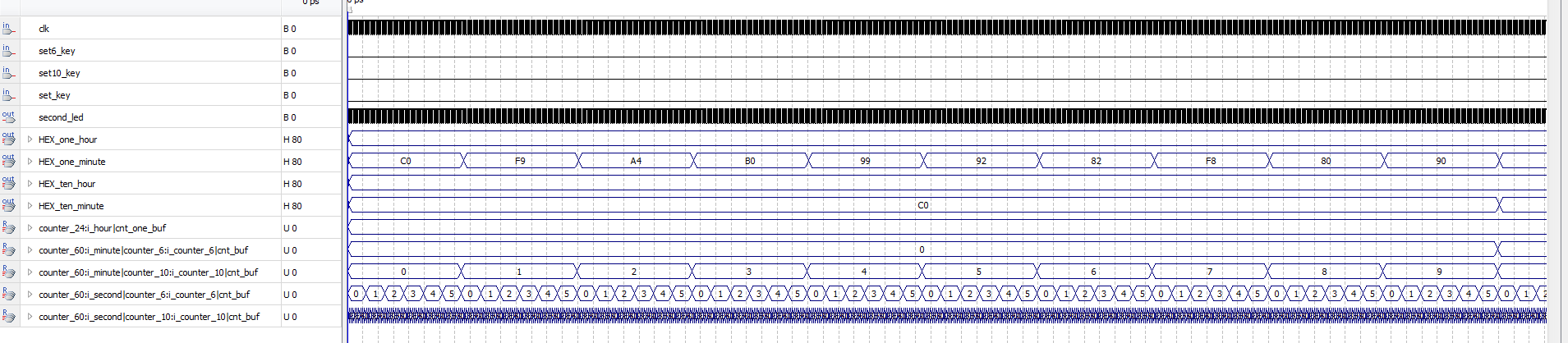

设计文档覆盖工程文件、程序文件、编译过程、RTL电路结构、仿真设置和仿真图等内容，可用于了解工程层级关系及仿真配置。工程保留Quartus波形文件和ModelSim仿真环境，便于复现实时时钟计数、进位传递及小时分钟显示逻辑。

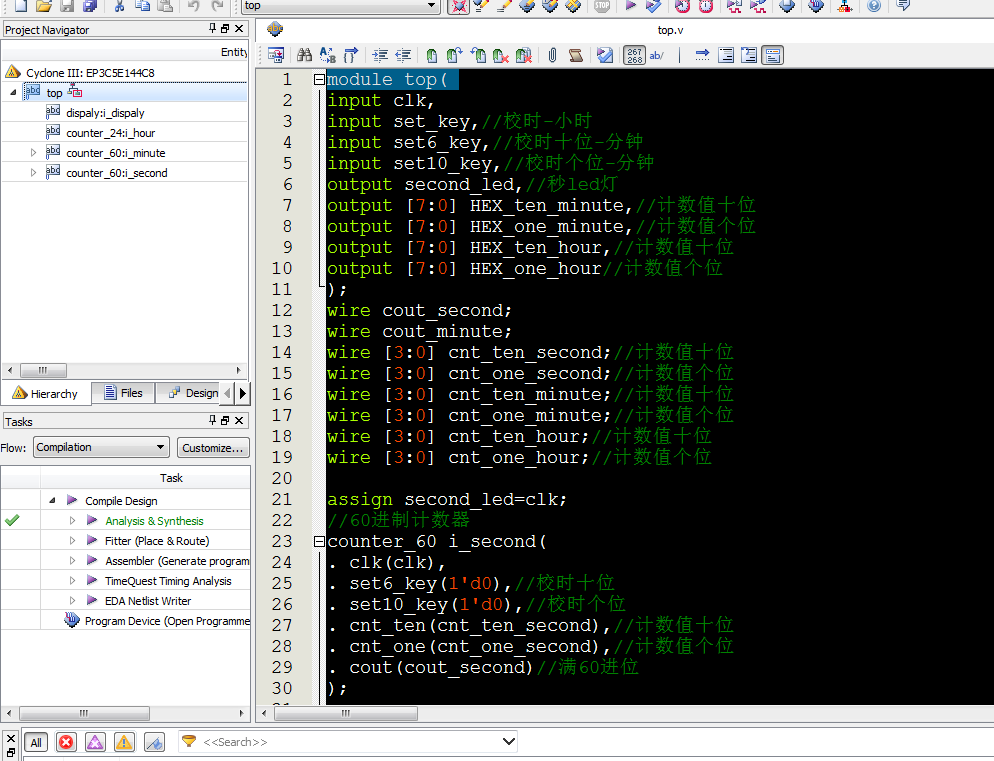

部分代码

以下展示顶层模块 top 的部分代码，完整源码请下载压缩包查看。

module top(
input clk,
input set_key,//校时-小时
input set6_key,//校时十位-分钟
input set10_key,//校时个位-分钟
output second_led,//秒led灯
output [7:0] HEX_ten_minute,//计数值十位
output [7:0] HEX_one_minute,//计数值个位
output [7:0] HEX_ten_hour,//计数值十位
output [7:0] HEX_one_hour//计数值个位
);
wire cout_second;
wire cout_minute;
wire [3:0] cnt_ten_second;//计数值十位
wire [3:0] cnt_one_second;//计数值个位
wire [3:0] cnt_ten_minute;//计数值十位
wire [3:0] cnt_one_minute;//计数值个位
wire [3:0] cnt_ten_hour;//计数值十位
wire [3:0] cnt_one_hour;//计数值个位

assign second_led=clk;
//60进制计数器
counter_60 i_second(
. clk(clk),
. set6_key(1'd0),//校时十位
. set10_key(1'd0),//校时个位
. cnt_ten(cnt_ten_second),//计数值十位
. cnt_one(cnt_one_second),//计数值个位
. cout(cout_second)//满60进位
);

//60进制计数器
counter_60 i_minute(
. clk(cout_second),
. set6_key(set6_key),//校时十位
. set10_key(set10_key),//校时个位
. cnt_ten(cnt_ten_minute),//计数值十位
. cnt_one(cnt_one_minute),//计数值个位
. cout(cout_minute)//满60进位
);

//24进制计数器
counter_24 i_hour(
. clk(cout_minute),
. set_key(set_key),//校时
. cnt_ten(cnt_ten_hour),//计数值十位
. cnt_one(cnt_one_hour)//计数值个位
);

dispaly i_dispaly(
. clk(clk),
. cnt_ten_minute(cnt_ten_minute),//计数值十位
. cnt_one_minute(cnt_one_minute),//计数值个位
. cnt_ten_hour(cnt_ten_hour),//计数值十位
. cnt_one_hour(cnt_one_hour),//计数值个位
//数码管输出
. HEX_ten_minute(HEX_ten_minute),//计数值十位
. HEX_one_minute(HEX_one_minute),//计数值个位
. HEX_ten_hour(HEX_ten_hour),//计数值十位
. HEX_one_hour(HEX_one_hour)//计数值个位
);

endmodule
