NEC 红外接收与数码管显示 Verilog Quartus

名称：NEC 红外接收与数码管显示 Verilog Quartus

软件：Quartus

语言：Verilog

开发板/平台：DE2-115

功能介绍

本设计实现 NEC 红外遥控接收与数码管显示功能，适用于在 DE2-115 工程环境中学习红外协议解码、FPGA 状态控制和多位七段数码管驱动。顶层接收时钟、红外数据输入及复位信号，输出接收状态指示，并将接收数据映射到 8 位七段数码管显示接口。 工程按功能拆分了解码、显示控制、七段译码与驱动等模块，并包含用于仿真的测试平台和 Quartus 工程配置。代码采用 Verilog 为主要设计语言，项目中也提供 VHDL 接收器接口示例；配套约束面向 DE2-115，可用于理解引脚分配与板级连接。

运行环境

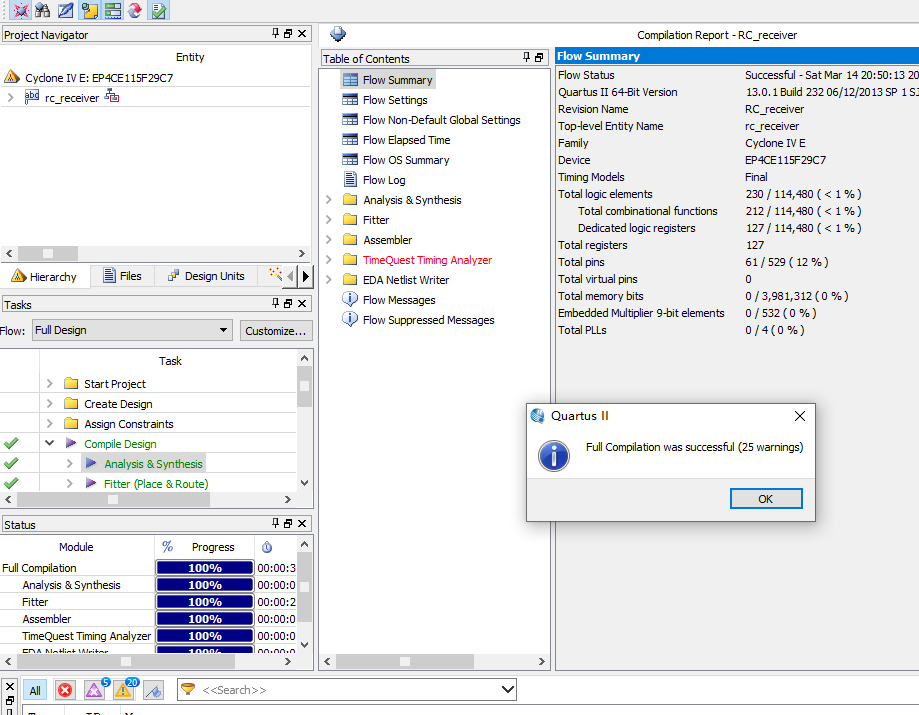

开发软件：Quartus。主要设计语言：Verilog。工程包含 DE2-115 管脚约束及 Quartus 工程文件。

设计思路

设计以 NEC 红外接收流程为主线，对输入信号进行协议解析，并将接收状态和数据送往显示部分。顶层接口包含系统时钟、红外数据输入和复位信号，同时提供接收指示输出以及 8 路七段数码管段选输出。参数 LC_on_max 用于设定引导码检测相关的时钟计数阈值，默认值按 50 MHz 时钟假设配置。 模块划分覆盖 NEC 解码、接收状态控制、数码管译码与驱动，以及重复按键对应的 LED 控制。解码后的数据通过显示链路呈现在多位七段数码管上，接收指示信号用于反映接收过程。工程同时提供测试平台与仿真项目，可结合协议解析、整体接收和显示控制模块查看设计行为。

模块结构

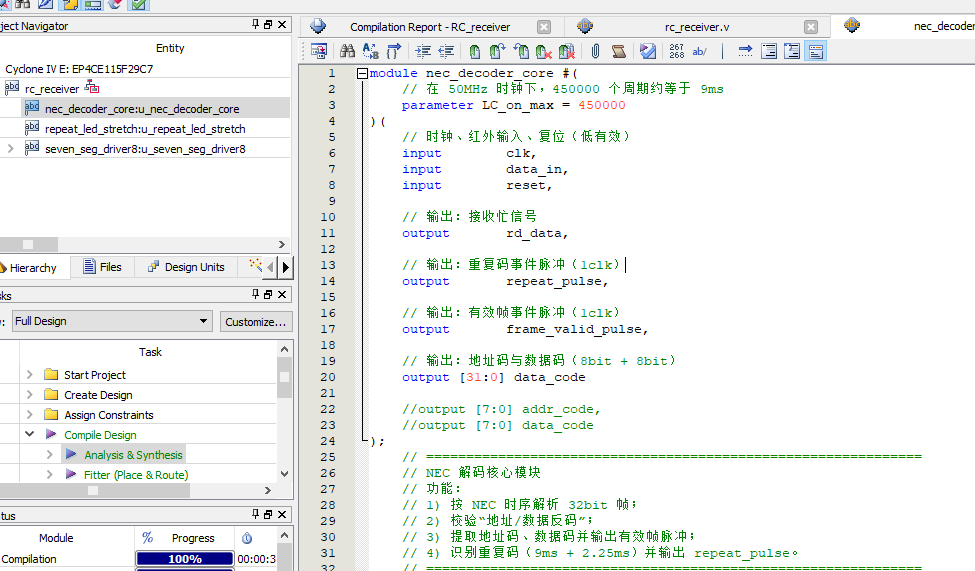

顶层接收模块连接红外数据输入、系统时钟和复位，并组织解码及显示输出。`nec_decoder_core`负责 NEC 协议数据解析，`ir_display_controller`与`rc_receiver`相关逻辑衔接接收数据和显示控制；`hex_to_7_seg`完成数码到七段段码的转换，`seven_seg_driver8`负责多位数码管驱动，`repeat_led_stretch`用于重复接收相关的 LED 控制。工程另含测试模块与仿真用例。

开发板验证

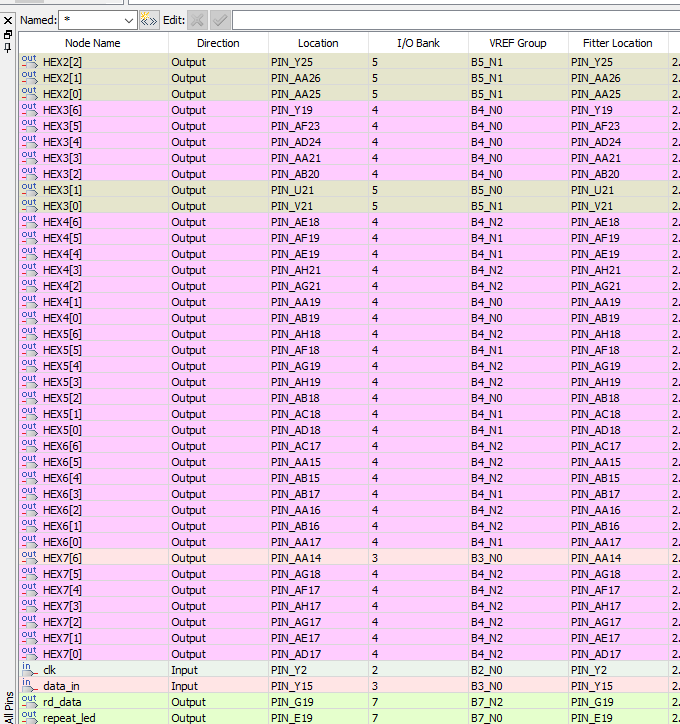

工程提供 DE2-115 的 Quartus 管脚分配约束，设计面向该开发板的引脚连接，可用于配置并验证红外接收与显示功能。

演示视频

工程演示视频展示红外接收设计的运行效果。

仿真图/仿真说明/设计文档图片

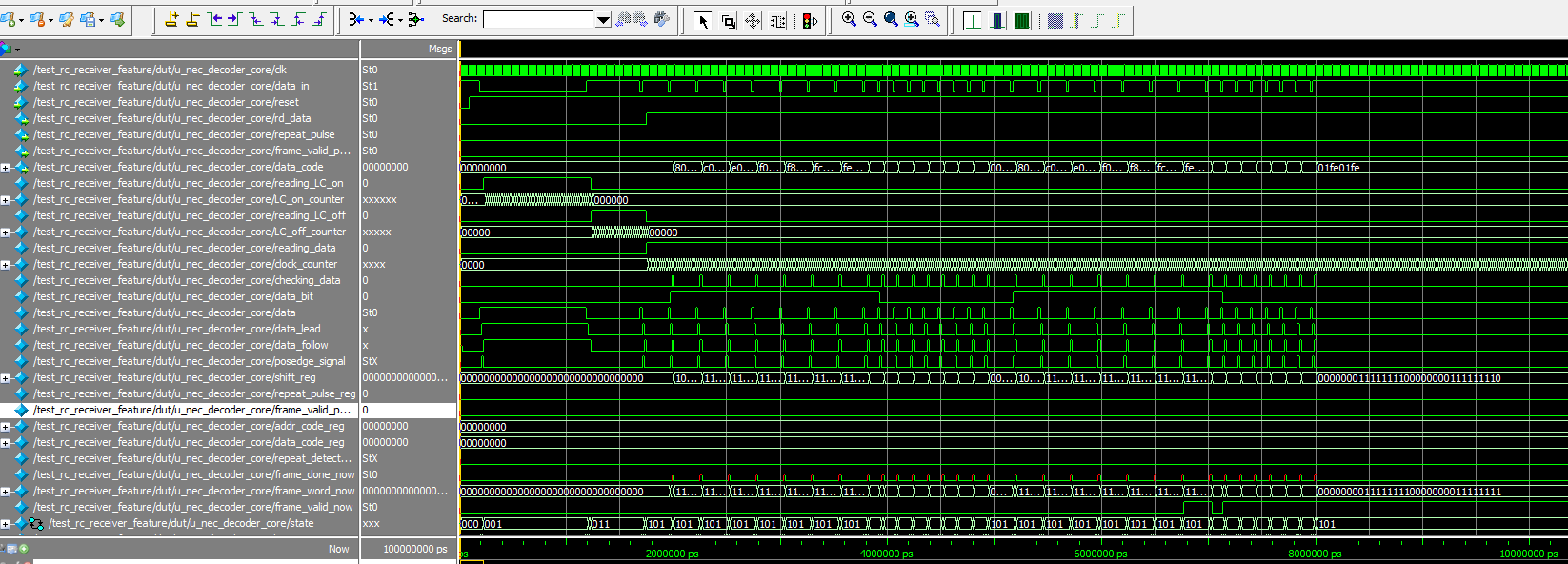

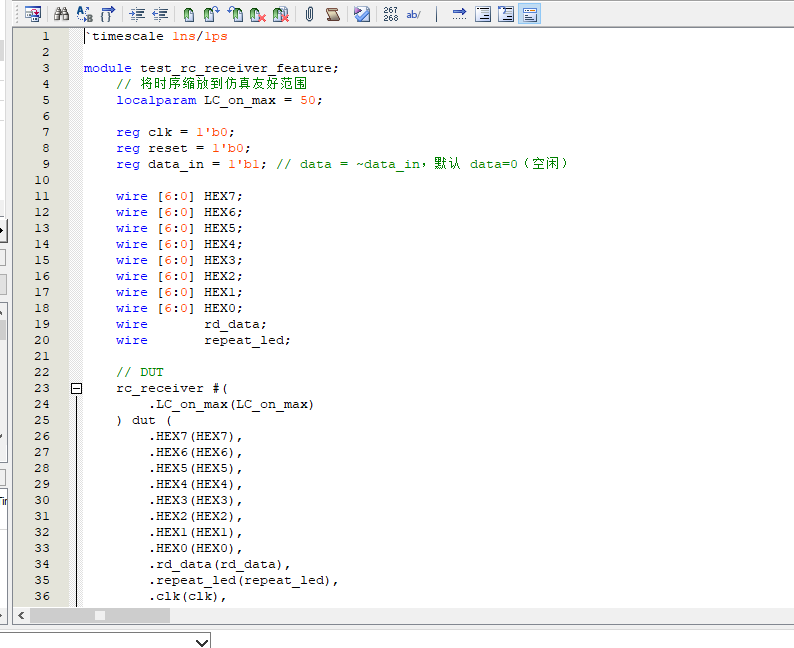

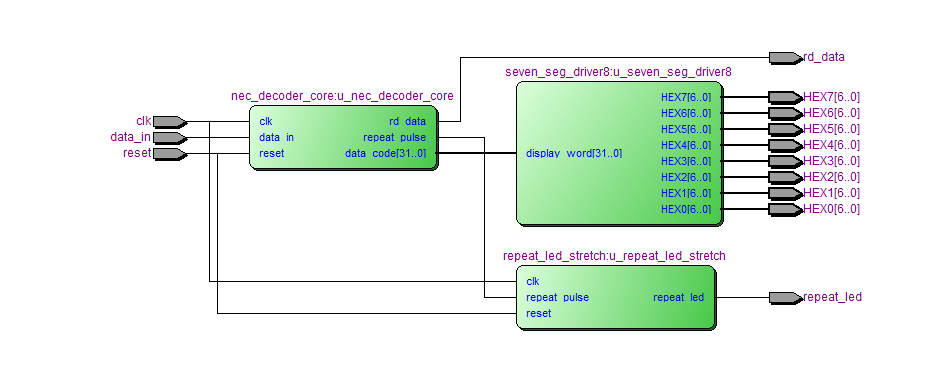

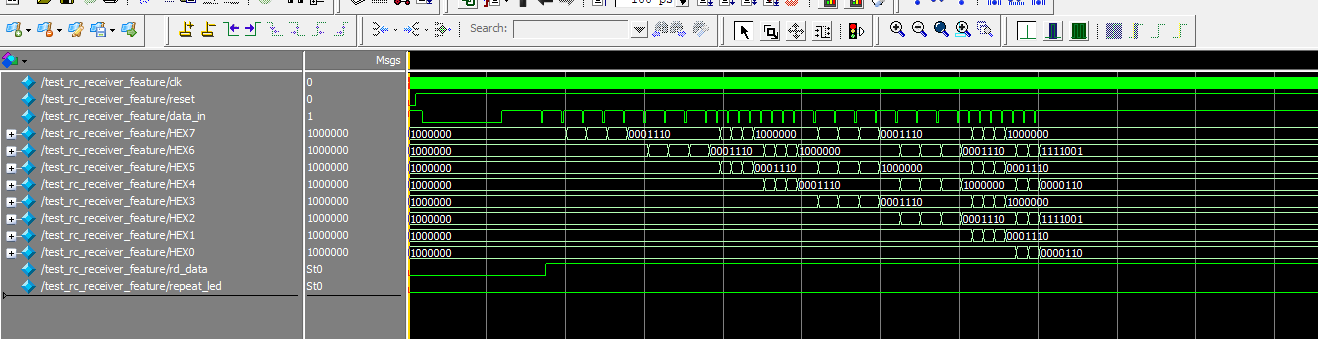

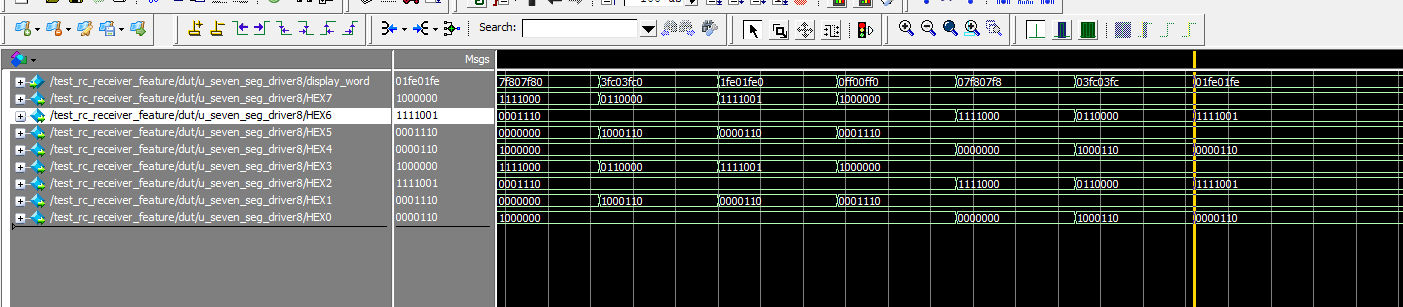

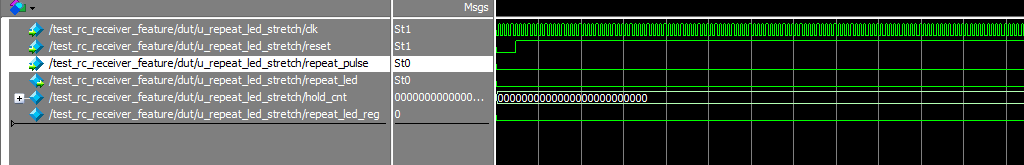

设计文档包含 RTL 图、管脚分配、Testbench、整体仿真图，以及 NEC 协议解析、LED 控制和数码管控制模块的相关说明。工程内附仿真测试平台与仿真日志，可用于了解设计验证流程。

部分代码

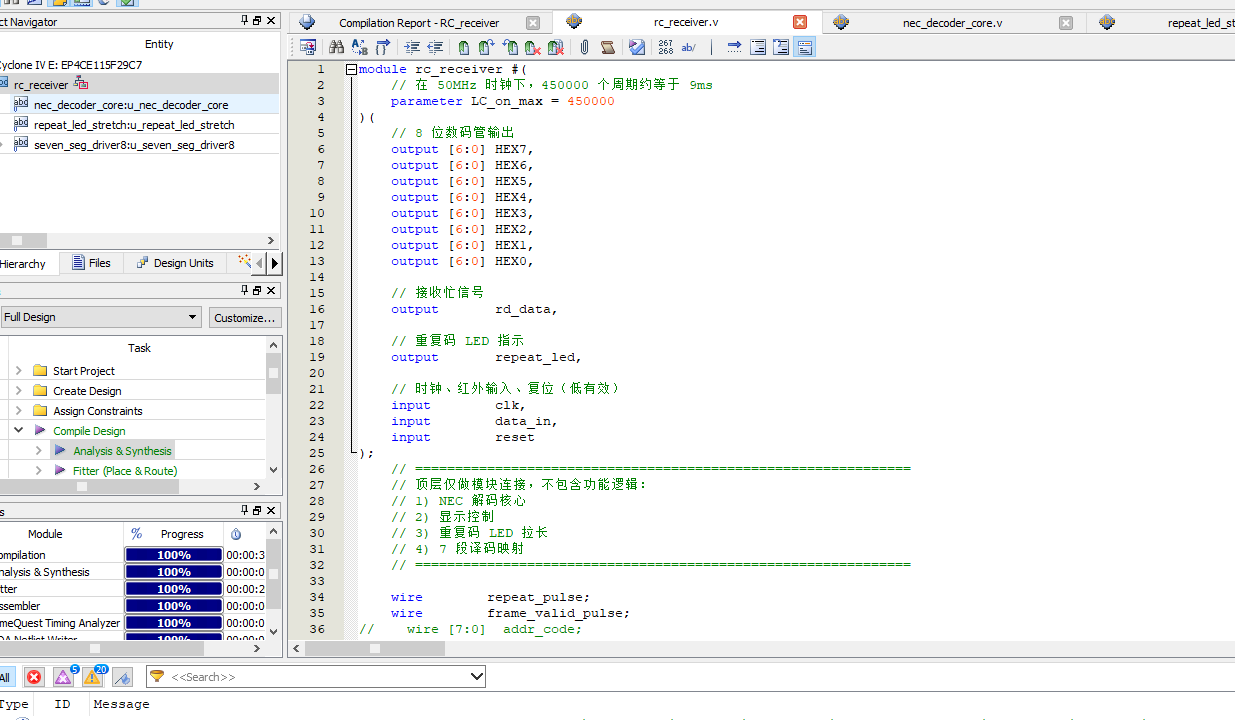

以下展示顶层模块 rc_receiver 的部分代码，完整源码请下载压缩包查看。

entity RC_receiver is
generic (
	-- number of clocks for the leader code-on signal (assuming 50MHz clock)
	LC_on_max					: integer := 450000);
port (
	-- outputs to the 8 7-segement displays.  The remote control
	-- outputs 32 bits of binary data (each byte displayed as
	-- 2 7-segment displays)
	HEX7						: out std_logic_vector(6 downto 0);
	HEX6						: out std_logic_vector(6 downto 0);
	HEX5						: out std_logic_vector(6 downto 0);
	HEX4						: out std_logic_vector(6 downto 0);
	HEX3						: out std_logic_vector(6 downto 0);
	HEX2						: out std_logic_vector(6 downto 0);
	HEX1						: out std_logic_vector(6 downto 0);
	HEX0						: out std_logic_vector(6 downto 0);
	-- output to display when receiver is receiving data
	rd_data						: out std_logic;
	-- clock, data input, and system reset
	clk							: in std_logic;
	data_in						: in std_logic;
	reset						: in std_logic);
end RC_receiver;

代码文件（付费下载）
