交通灯定时器与全加器设计 Verilog Vivado

名称：交通灯定时器与全加器设计 Verilog Vivado

软件：Vivado

语言：Verilog

开发板/平台：Basys 3

功能介绍

这是一个基于 Verilog 和 Vivado 的 FPGA 综合设计工程，包含交通灯定时器与一位全加器两个可独立学习和验证的功能模块。交通灯定时器能够完成交通灯状态控制、定时计数以及两位数码管显示，适合用于掌握时钟分频、有限状态控制、倒计时和数码管动态显示等常见 FPGA 外设设计方法。全加器案例则从半加器出发，完成带输入进位的二进制加法，并输出和位 S 与进位 Cout。

工程配套顶层模块、功能子模块、testbench、Vivado 工程文件和管脚约束文件，便于从 RTL 结构、仿真验证到开发板部署逐步学习。交通灯设计包括 clk_div、timer、traffic_ctrl、display_2digit 和 traffic_light_top 等模块；全加器设计包括 half_adder、full_adder、full_adder_top 及对应测试文件。两个案例覆盖组合逻辑与时序逻辑，适合课程设计、Verilog 入门和 Basys 3 实验开发。

运行环境

开发环境为 Xilinx Vivado，设计语言为 Verilog。工程包含交通灯定时器和全加器的 Vivado 项目文件、RTL 源码、仿真 testbench、综合实现生成文件以及 Basys 3 管脚约束，可在 Vivado 中打开相应 XPR 工程后进行源码查看、仿真、综合、实现和比特流生成。

设计思路

工程包含交通灯定时器和全加器两个 Verilog 设计案例。交通灯部分采用模块化结构，将系统时钟处理、定时计数、交通灯状态控制以及两位数码管显示分别组织，先由时钟分频模块产生适合控制逻辑使用的节拍，再由定时器维护倒计时数据，交通灯控制模块根据状态和计时条件切换信号，显示模块负责把计数值转换为动态扫描所需的段选与位选输出。这样的划分便于单独检查计时、状态转换和显示时序，也方便在不同开发板工程中调整时钟参数与管脚约束。

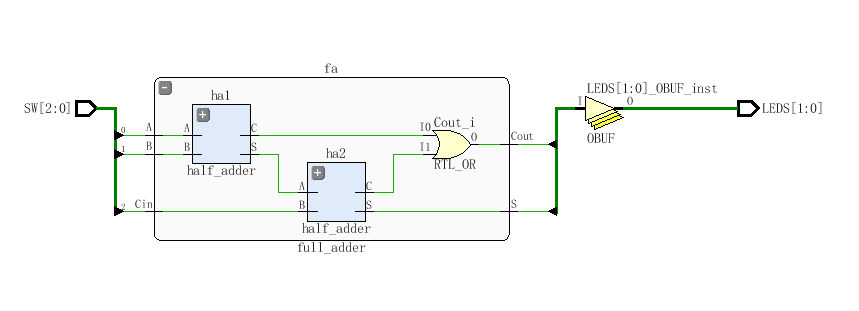

全加器部分以两个半加器和一个或逻辑组成一级全加器。第一级处理 A、B，得到中间和 s1 及进位 c1；第二级将 s1 与 Cin 相加，产生最终和 S 及进位 c2；最终进位由 c1 与 c2 进行或运算得到 Cout。该结构清晰对应全加器的逻辑关系，适合配合 testbench 对所有输入组合进行验证，也可作为多位串行或级联加法器的基础单元。

模块结构

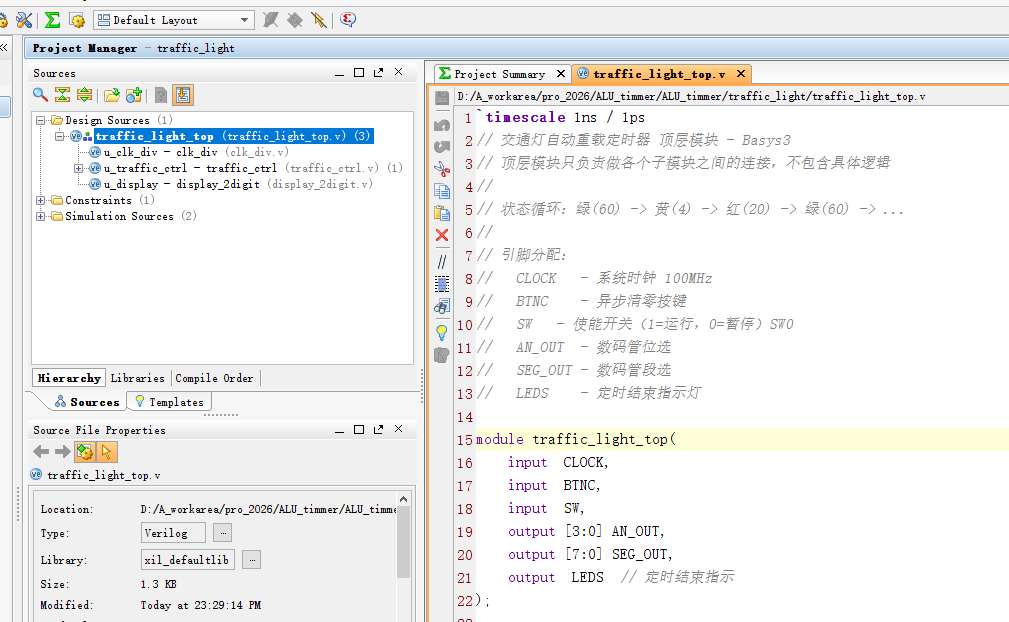

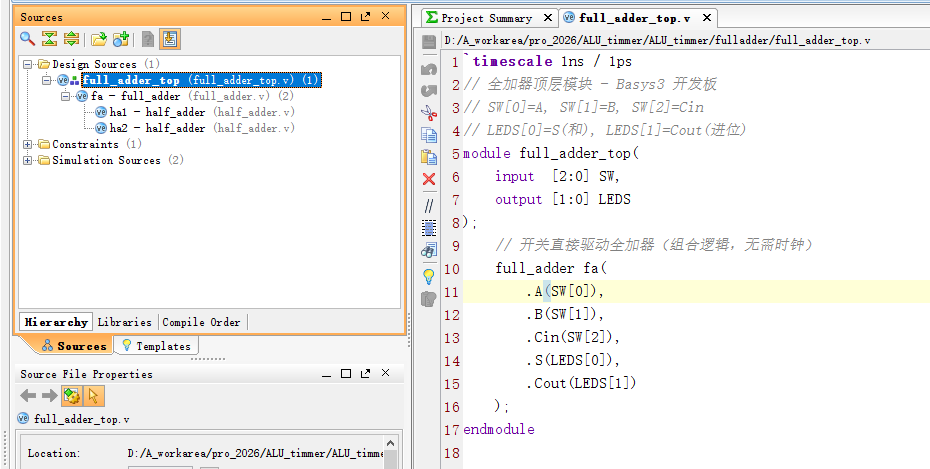

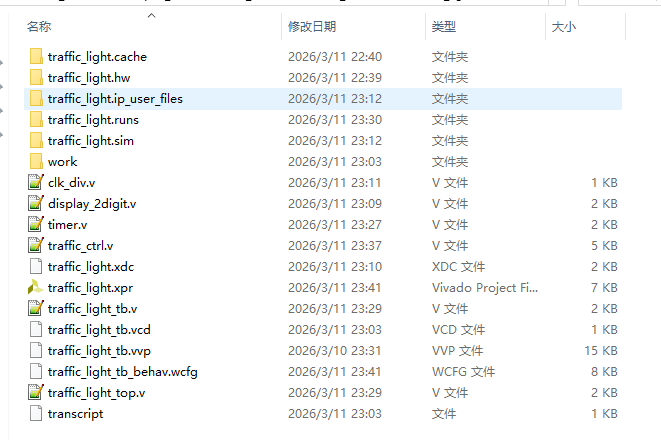

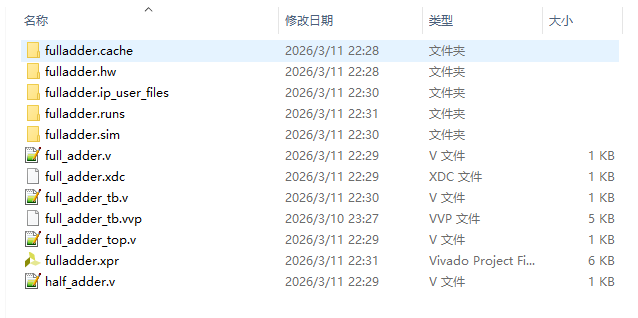

交通灯定时器的顶层为 traffic_light_top，内部连接 clk_div 时钟分频、timer 定时计数、traffic_ctrl 交通灯状态控制和 display_2digit 两位数码管显示模块，traffic_light_tb 用于仿真激励。全加器部分由 full_adder_top 连接 full_adder，full_adder 内部例化两个 half_adder，并通过或逻辑合成最终进位；full_adder_tb 用于对输入组合进行测试。工程同时提供对应的 Vivado XPR 工程文件和 XDC 管脚约束文件。

开发板验证

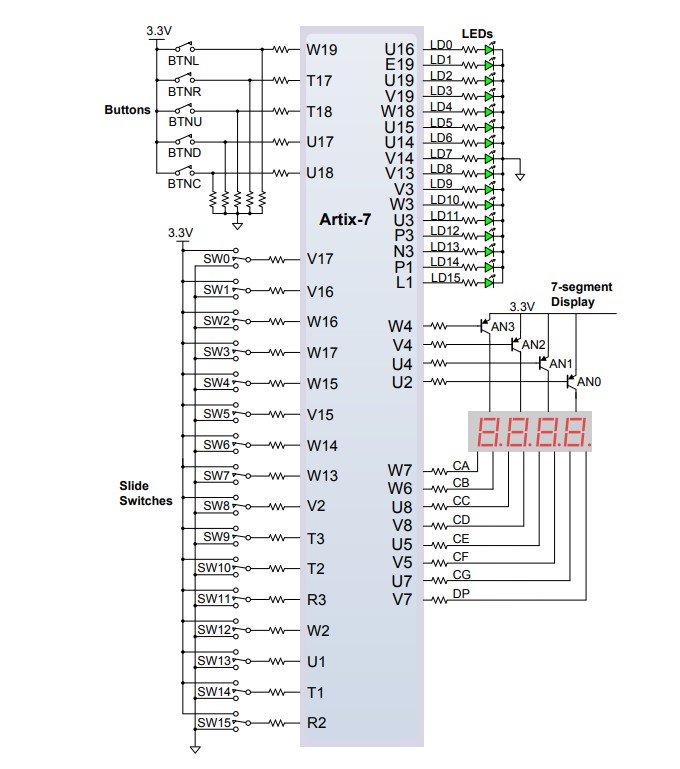

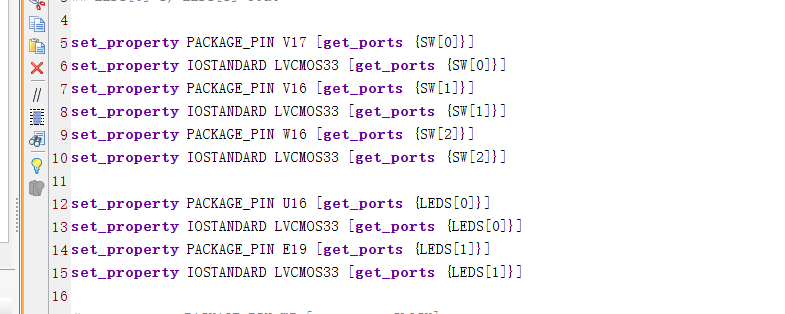

工程提供 Basys 3 开发板的管脚约束文件，并配有 BASYS3 管脚分配图，可用于 Vivado 工程的引脚配置与上板连接。交通灯定时器部分可结合时钟分频、倒计时显示和交通灯控制逻辑进行验证；全加器部分可通过输入端口施加 A、B、Cin 组合，观察 S 与 Cout 输出，检查半加器级联和进位逻辑。

演示视频

配套演示视频展示工程的运行过程，便于结合 Vivado 工程文件、仿真波形和 Basys 3 管脚配置理解交通灯定时器及全加器的输入输出关系。

仿真图/仿真说明/设计文档图片

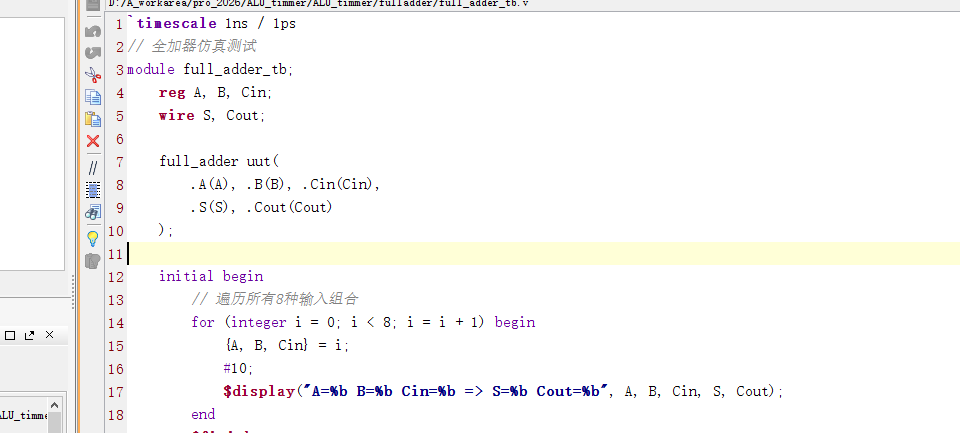

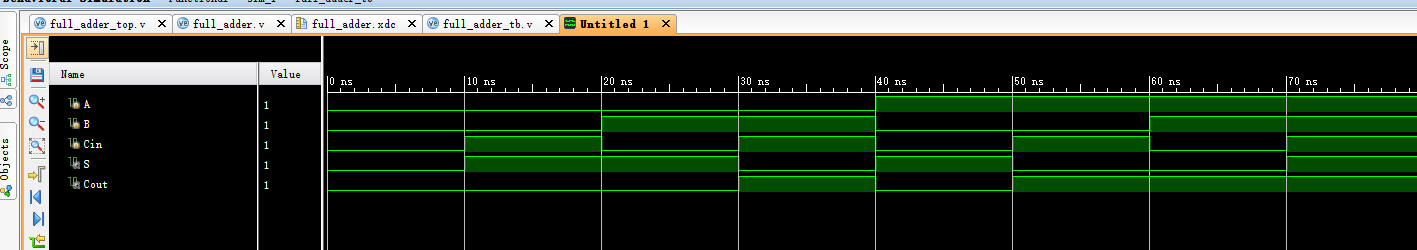

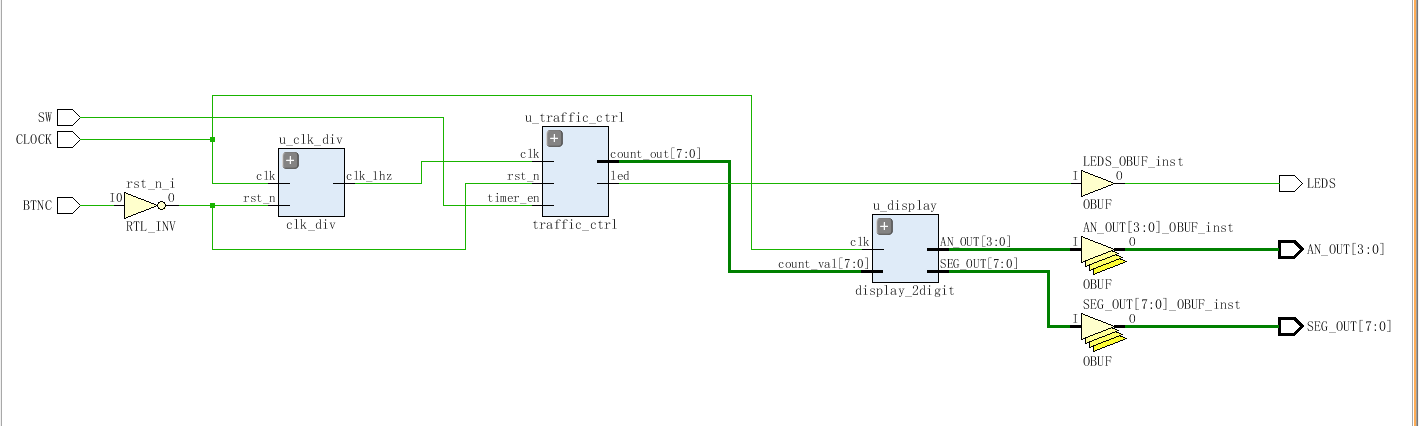

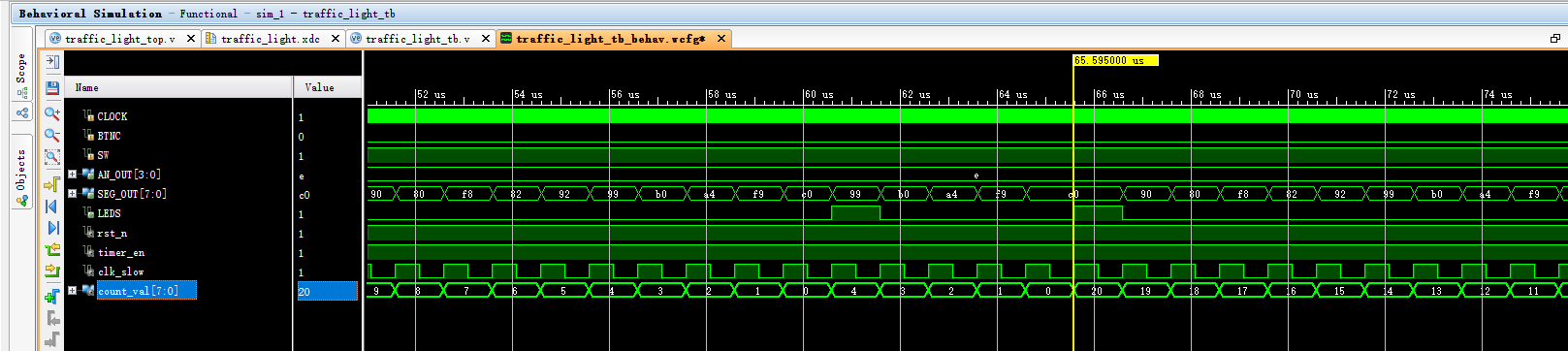

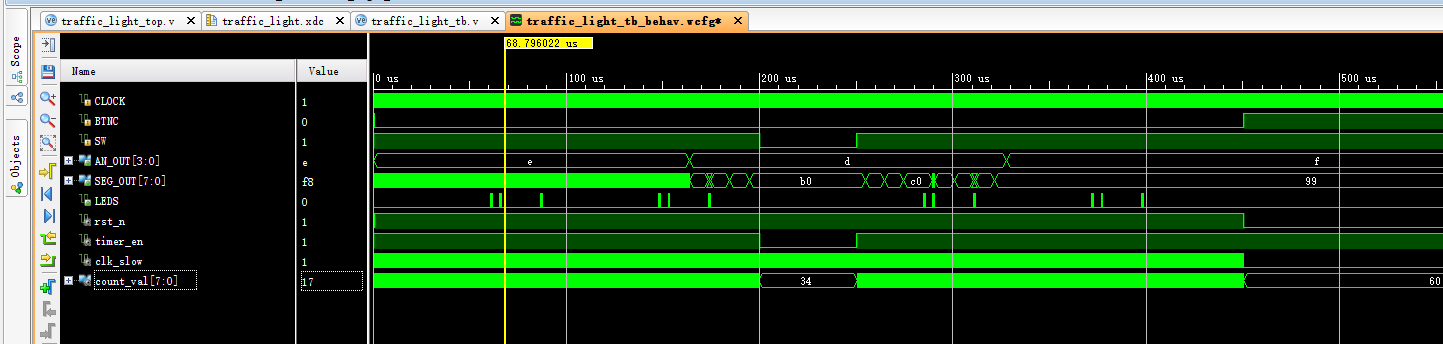

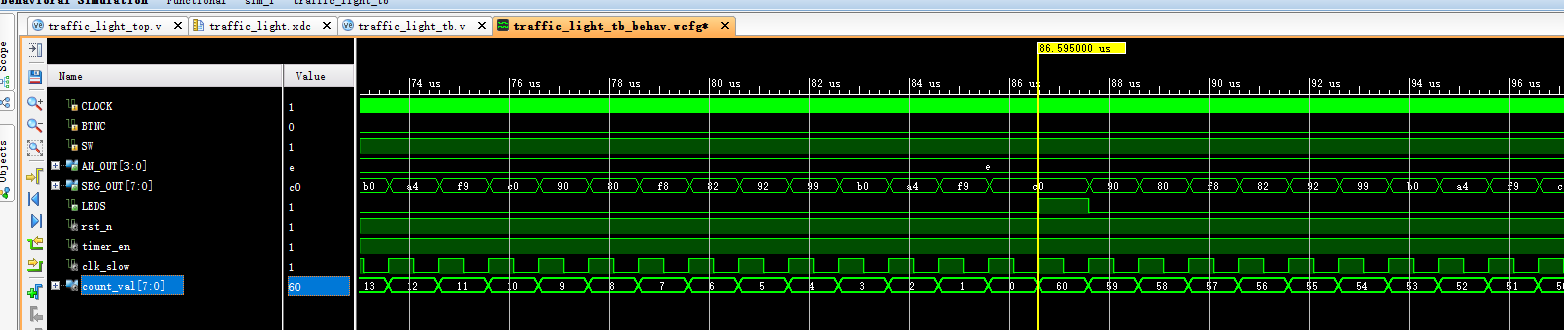

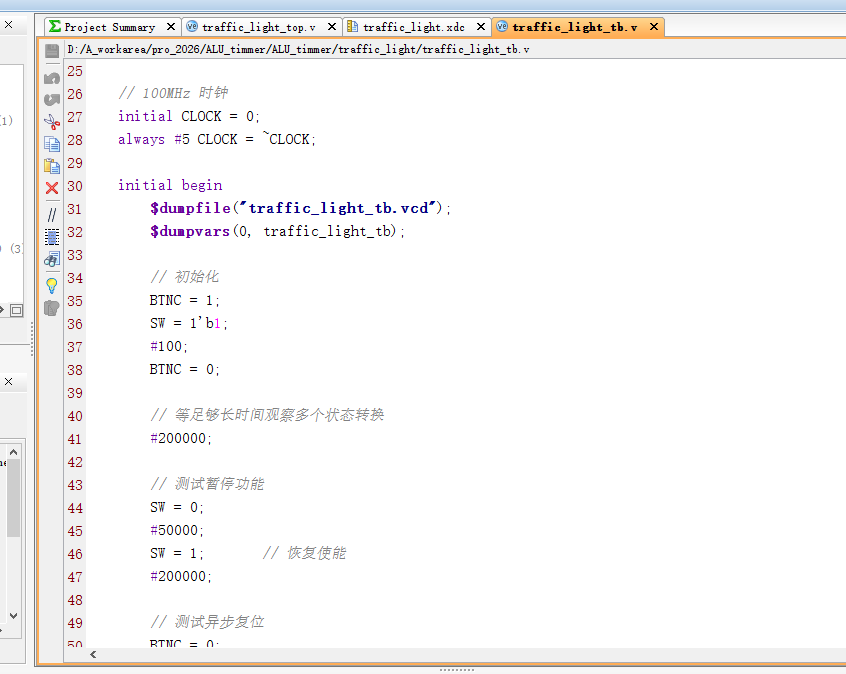

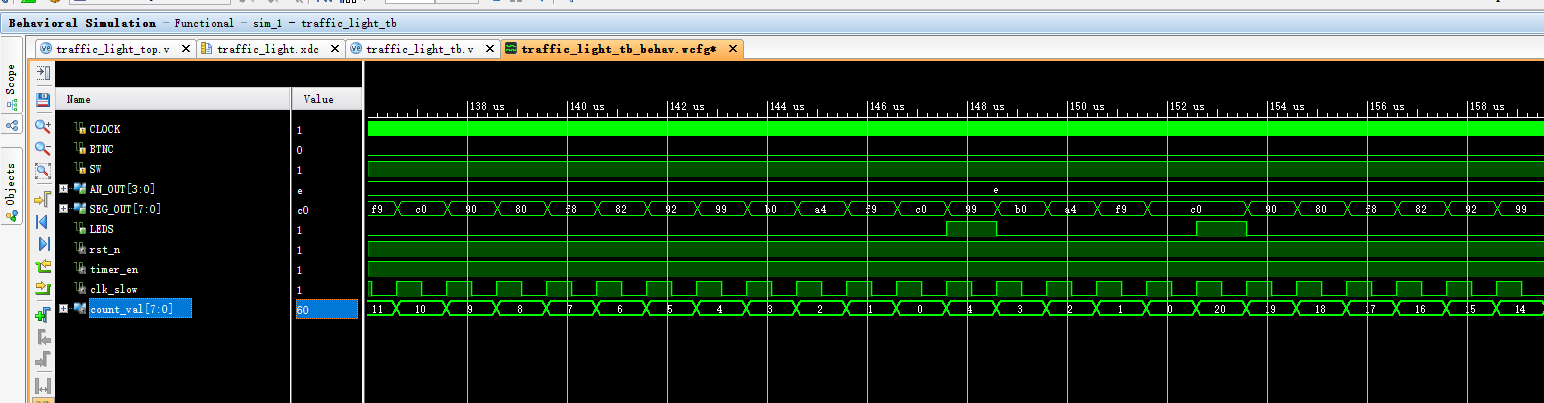

工程配有交通灯和全加器的 testbench、Vivado 仿真工程及波形文件，并提供 RTL 结构图、管脚分配图和仿真图等设计资料。交通灯仿真可用于观察分频节拍、计时变化、交通灯状态及数码管输出之间的时序关系；全加器仿真可用于检查 A、B、Cin 不同组合下 S 和 Cout 的逻辑结果。

部分代码

以下展示顶层模块 full_adder 的部分代码，完整源码请下载压缩包查看。

module full_adder(
    input  A,
    input  B,
    input  Cin,
    output S,
    output Cout
);

    wire s1, c1, c2;

    // 第一级半加器：A + B
    half_adder ha1(
        .A(A),
        .B(B),
        .S(s1),
        .C(c1)
    );

    // 第二级半加器：s1 + Cin
    half_adder ha2(
        .A(s1),
        .B(Cin),
        .S(S),
        .C(c2)
    );

    // 进位输出：或门
    assign Cout = c1 | c2;

endmodule

代码文件（付费下载）
