AD7303 DAC SPI 控制 Verilog Vivado

名称：AD7303 DAC SPI 控制 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计使用 Verilog 实现 AD7303 DAC 的串行接口控制器，通过 FPGA 产生 SCLK、nCS 和 MOSI 信号，将 8 位控制字节与 8 位数据字节组合成 16 位串行帧发送至 DAC。外部系统只需提供 FPGA 时钟、低有效复位、待转换数据和 start 启动信号，即可发起一次完整传输。 模块提供 done 完成指示，适合接入上层采样控制、波形发生或数据更新逻辑。代码包含状态机、时钟分频、移位寄存器和位计数器，接口信号清晰，既可使用固定控制字节快速验证，也可按注释恢复 control 输入以适配实际应用。

运行环境

Verilog HDL，Vivado 开发环境。工程包含可综合 RTL、测试平台文件以及 pins.xdc 管脚约束，顶层模块为 AD7303。

设计思路

设计采用有限状态机组织一次完整的 DAC 串行写入过程。空闲状态等待 start 启动，随后进入片选拉低阶段，将 8 位控制字节与 8 位数据字节拼接到 16 位移位寄存器中；SHIFT 状态按最高位优先方式逐位输出到 MOSI，并用 bitcount 记录已发送位数，最后进入结束状态产生 done 指示。 SCLK 不使用自由运行方式，而是由 FPGA 时钟计数器按 PRESCALER 分频并在状态机工作期间翻转，从而只在传输需要时产生串行时钟。当前代码以 25MHz FPGA 时钟和 PRESCALER=4 为参数，形成约 5MHz 的 SCLK 配置。两套工程目录同时提供单路控制与双 DAC 控制相关模块，便于根据系统接口选择复用。

模块结构

顶层功能模块为 AD7303，负责 SPI 时序生成、16 位数据装载与串行移位；AD7303_tb 用于配套测试。工程的 AD7303_2DAC 目录还包含 AD7303_ctrl、AD7303 及 tb_AD7303_ctrl，可用于扩展双 DAC 控制场景。pins.xdc 用于完成顶层端口的管脚约束与接口分配。

开发板验证

工程提供了 pins.xdc 管脚约束文件，可据此完成 FPGA 顶层时钟、复位及 DAC SPI 信号的管脚分配，并用于开发板级连接验证。设计接口包含 sclk、nCS、mosi 和 done，便于将串行控制时序直接连接到 AD7303 外部器件。

演示视频

工程配套演示视频用于展示 AD7303 控制逻辑的运行过程，可结合 Vivado 工程与外部 DAC 连接方式观察启动、串行移位及完成指示信号的时序变化。

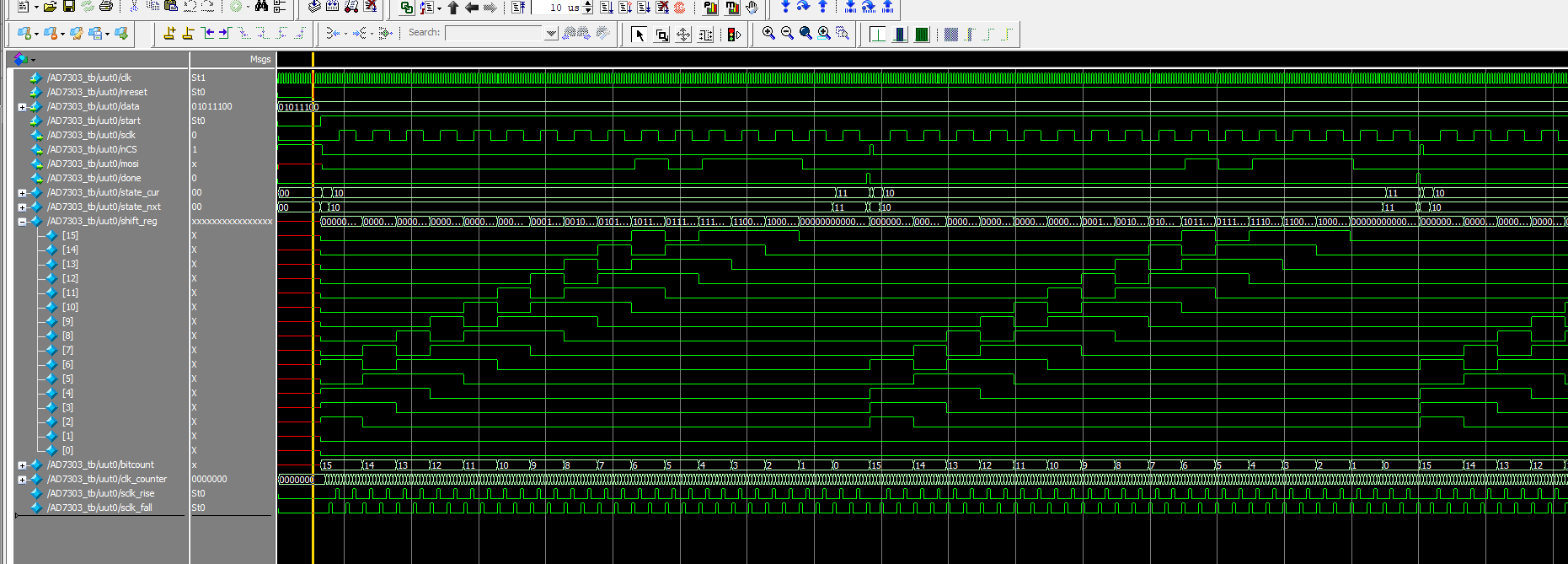

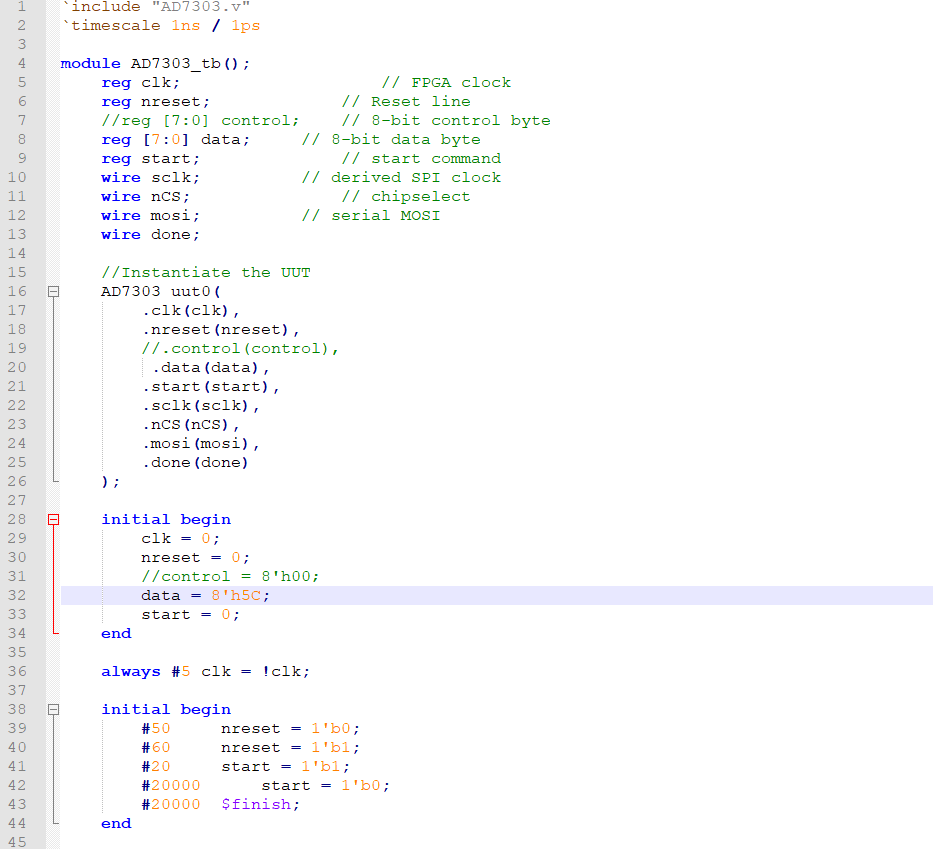

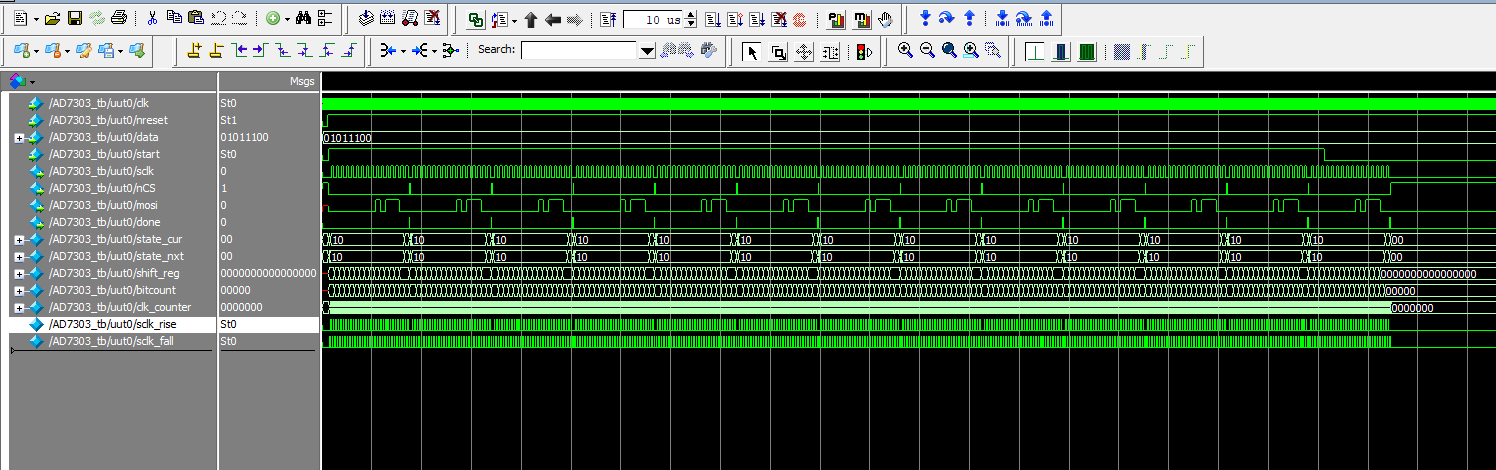

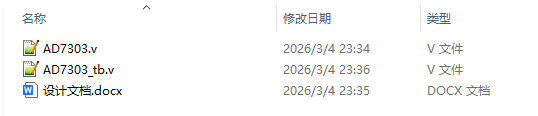

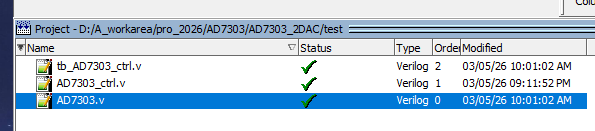

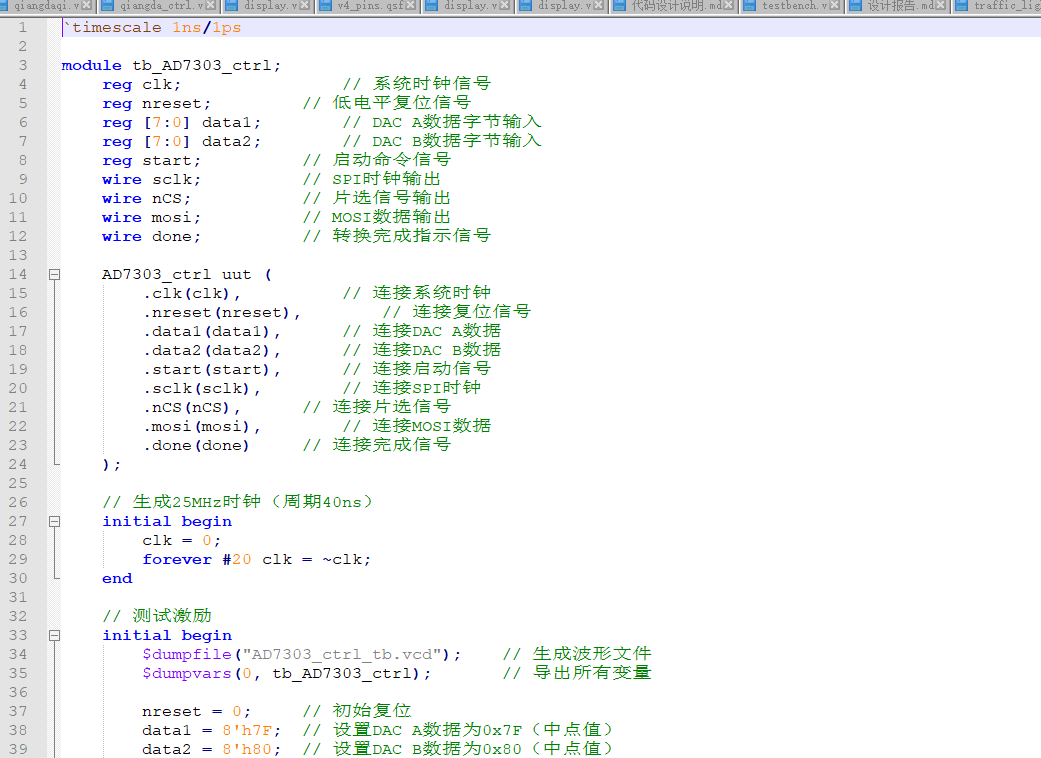

仿真图/仿真说明/设计文档图片

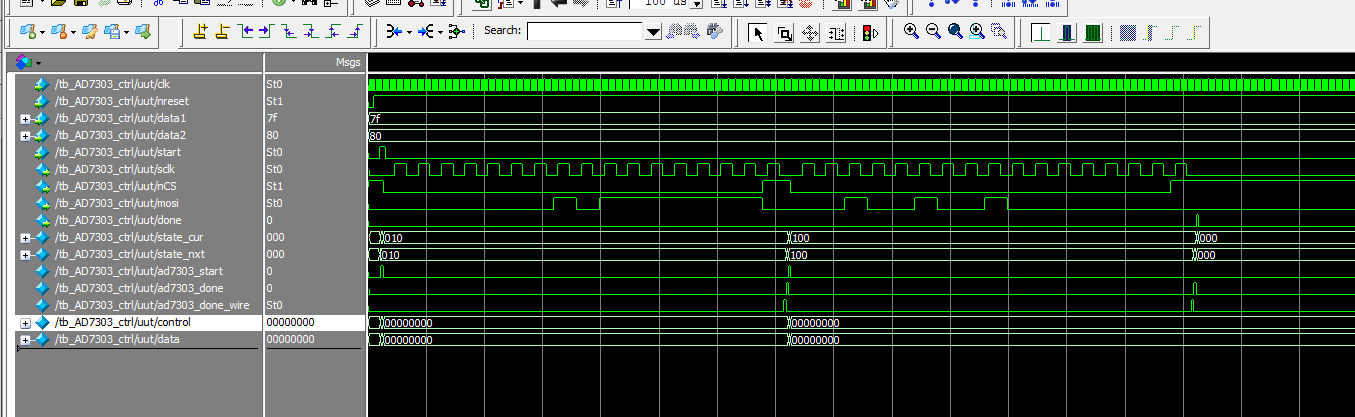

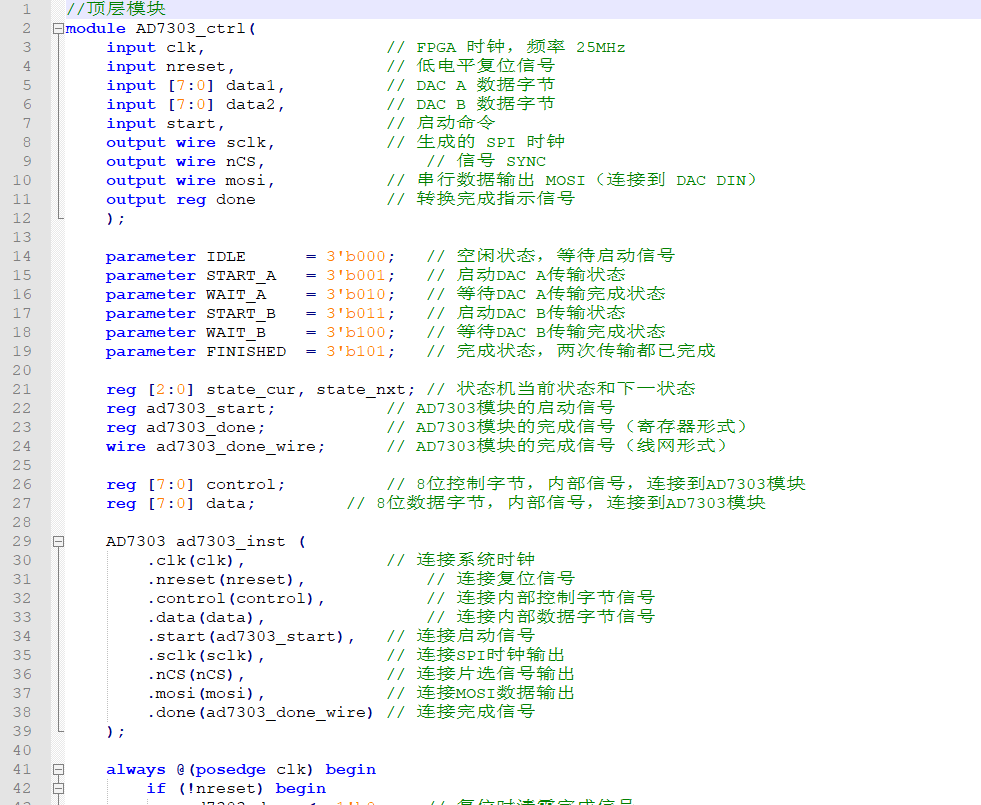

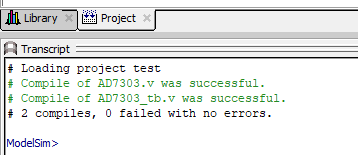

设计文档配套整理了工程文件、程序文件、程序编译、Testbench 和仿真图等内容，可用于按照 Vivado 流程完成编译检查、测试平台运行和波形查看，并辅助理解单路及双 DAC 目录中的模块关系。

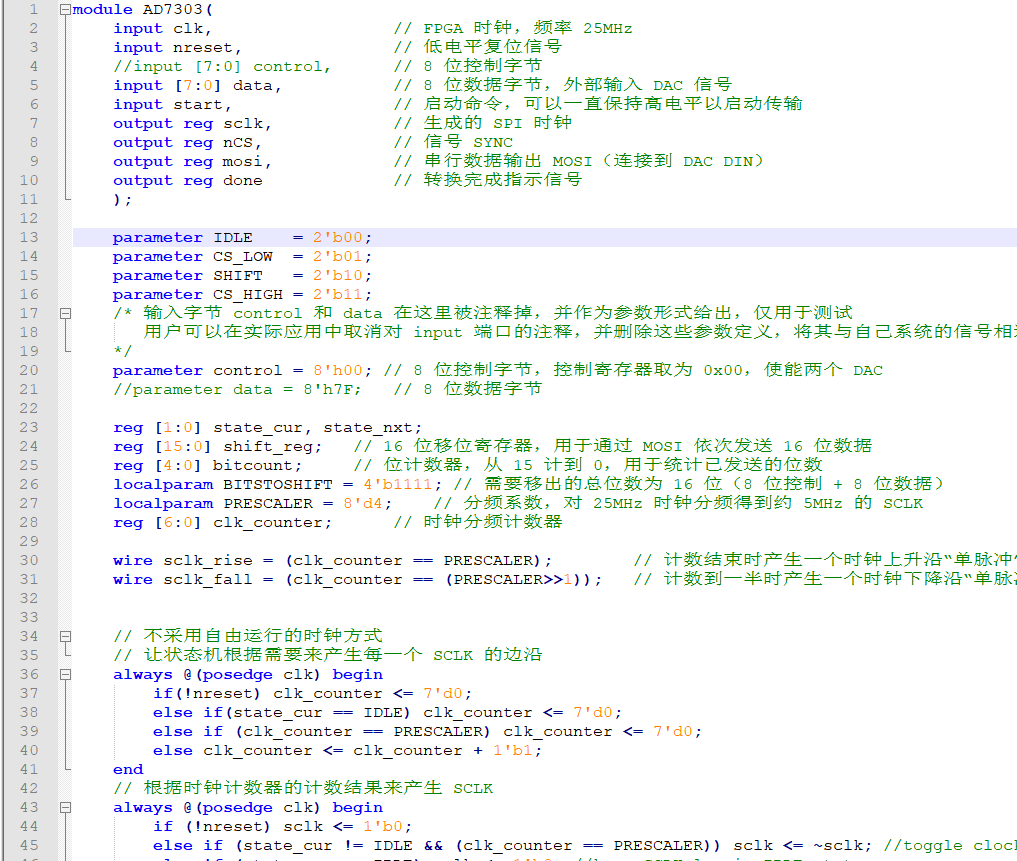

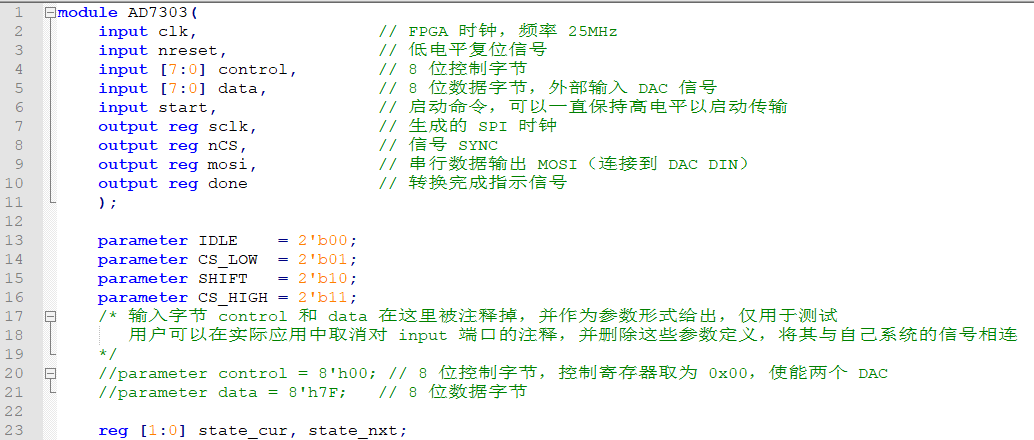

部分代码

以下展示顶层模块 AD7303 的部分代码，完整源码请下载压缩包查看。

module AD7303(
	input clk,					// FPGA 时钟，频率 25MHz
	input nreset,				// 低电平复位信号
	//input [7:0] control,		// 8 位控制字节
	input [7:0] data,			// 8 位数据字节，外部输入 DAC 信号
	input start,				// 启动命令，可以一直保持高电平以启动传输
	output reg sclk,			// 生成的 SPI 时钟
	output reg nCS,				// 信号 SYNC
	output reg mosi,			// 串行数据输出 MOSI（连接到 DAC DIN）
	output reg done             // 转换完成指示信号
	);

    parameter IDLE    = 2'b00;
    parameter CS_LOW  = 2'b01;
    parameter SHIFT   = 2'b10;
    parameter CS_HIGH = 2'b11;
	/* 输入字节 control 和 data 在这里被注释掉，并作为参数形式给出，仅用于测试
	   用户可以在实际应用中取消对 input 端口的注释，并删除这些参数定义，将其与自己系统的信号相连
	*/
	parameter control = 8'h00; // 8 位控制字节，控制寄存器取为 0x00，使能两个 DAC
	//parameter data = 8'h7F;   // 8 位数据字节

    reg [1:0] state_cur, state_nxt;
    reg [15:0] shift_reg;	// 16 位移位寄存器，用于通过 MOSI 依次发送 16 位数据
    reg [4:0] bitcount;		// 位计数器，从 15 计到 0，用于统计已发送的位数
    localparam BITSTOSHIFT = 4'b1111; // 需要移出的总位数为 16 位（8 位控制 + 8 位数据）
    localparam PRESCALER = 8'd4;	// 分频系数，对 25MHz 时钟分频得到约 5MHz 的 SCLK
    reg [6:0] clk_counter; 		// 时钟分频计数器

    wire sclk_rise = (clk_counter == PRESCALER);        // 计数结束时产生一个时钟上升沿“单脉冲”标志
    wire sclk_fall = (clk_counter == (PRESCALER>>1));   // 计数到一半时产生一个时钟下降沿“单脉冲”标志


    // 不采用自由运行的时钟方式
    // 让状态机根据需要来产生每一个 SCLK 的边沿
    always @(posedge clk) begin
        if(!nreset) clk_counter <= 7'd0;
        else if(state_cur == IDLE) clk_counter <= 7'd0;
        else if (clk_counter == PRESCALER) clk_counter <= 7'd0;
        else clk_counter <= clk_counter + 1'b1;
    end
    // 根据时钟计数器的计数结果来产生 SCLK
    always @(posedge clk) begin
        if (!nreset) sclk <= 1'b0;
        else if (state_cur != IDLE && (clk_counter == PRESCALER)) sclk <= ~sclk; //toggle clock at the end of the count and only in the states other than IDLE
        else if (state_cur == IDLE) sclk <= 1'b0; //keep SCLK low in IDLE state
        else sclk <= sclk; //expliciting- hold SCLK state
    end

    // 两段式状态机
    // 时序部分：状态寄存器
    always @(posedge clk) begin
        if (!nreset) state_cur <= IDLE;
        else state_cur <= state_nxt;
    end

    // 组合逻辑部分：根据当前状态和输入决定下一状态和输出
    always @(*) begin
        // 默认赋值部分
        state_nxt = state_cur; // 默认保持当前状态
        nCS = 1'b1; // 默认片选拉高（不选中）
        mosi = shift_reg[15]; // 默认输出移位寄存器最高位
        done = 1'b0; // 默认转换未完成

        case(state_cur)
        IDLE:   begin
            nCS = 1'b1; // 片选保持高电平
            if (start) begin
                state_nxt = CS_LOW; // 接收到启动信号后转到 CS_LOW 状态
                shift_reg = {control, data}; // 将控制字节和数据字节装载到移位寄存器中
                bitcount = BITSTOSHIFT; // 位计数器设为 15（共 16 位需要发送）
            end
        end
        CS_LOW: begin
            nCS = 1'b0; // 片选拉低，选中 DAC
            if (sclk_fall && (sclk != 1'b1)) begin  // 仅在 SCLK 为低电平且检测到下降沿时准备数据，供下一个上升沿采样
                mosi = shift_reg[BITSTOSHIFT]; // 将移位寄存器最高位输出到 MOSI
                //shift_reg = {shift_reg[BITSTOSHIFT-1:0], 1'b0}; //shift left
                state_nxt = SHIFT; // 完成片选后进入 SHIFT 状态开始移位发送
            end
        end
        SHIFT: begin
            nCS = 1'b0; // 片选保持拉低
            if (sclk_fall && (sclk != 1'b1)) begin
                mosi = shift_reg[BITSTOSHIFT]; // 将移位寄存器最高位输出到 MOSI
                shift_reg = {shift_reg[BITSTOSHIFT-1:0], 1'b0}; // 左移一位，准备下一位数据
                bitcount = bitcount - 1'b1;
                if (bitcount == 0) state_nxt = CS_HIGH; // 所有位发送完毕后转到 CS_HIGH 状态
            end
        end
        CS_HIGH: begin
            nCS = 1'b0; // 片选继续保持拉低（准备结束本次传输）
            if (sclk_fall && (sclk != 1'b1)) begin
                state_nxt = IDLE; // 在检测到时钟边沿后回到 IDLE 空闲状态
                //nCS = 1'b1; // 片选拉高，结束本次传输
                done = 1'b1; // 置位完成信号，表示一次传输结束
            end
        end
        default: begin
            state_nxt = IDLE; // 默认回到 IDLE 状态
            nCS = 1'b1; // 默认片选高电平
            mosi = 1'b0; // 默认 MOSI 输出低电平
            done = 1'b0; // 默认完成信号为低
        end
    endcase

    end
    endmodule
