74HC161 四位同步计数器 Verilog Vivado

名称：74HC161 四位同步计数器 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计实现74HC161风格的4位同步二进制计数器，输出Q按0至15循环计数，并提供异步清零、同步预置、双使能控制和进位输出。计数使能ENP、ENT同时有效时，计数器随时钟上升沿加一；计数到15后回到0。RCO在计数值为15且ENT有效时输出有效状态，可用于观察终端计数或连接后级计数逻辑。 接口包含时钟CLK、低有效异步清零CLR_N、低有效同步预置LOAD_N、使能ENP和ENT、4位预置输入D、4位计数输出Q及进位输出RCO。该工程适合学习计数器时序控制、同步装载、异步复位和级联进位条件的Verilog实现。

运行环境

硬件描述语言：Verilog；开发软件：Vivado。工程提供HC161与HC164项目文件及仿真测试平台。

设计思路

设计以4位同步二进制计数器为核心，计数范围为0至15。CLR_N采用低电平异步清零，在时钟之外也能立即将输出Q置零；LOAD_N为低电平时，在时钟上升沿将输入D同步装载到Q。预置操作优先于计数使能，便于从指定数值开始计数。 当ENP与ENT同时为高电平时，计数器在每个时钟上升沿递增；Q达到15后，下一个有效计数沿回到0。其他使能条件不满足时，Q保持当前值。RCO由当前计数值和ENT组合产生，在Q为15且ENT为高时有效，可用于级联计数逻辑。

模块结构

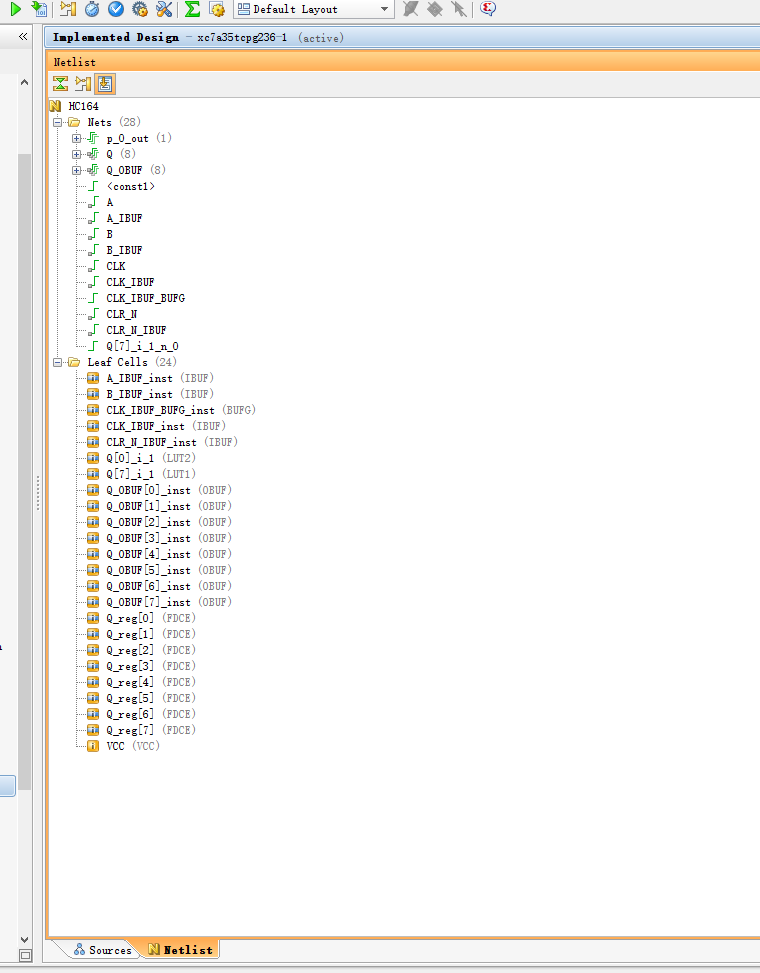

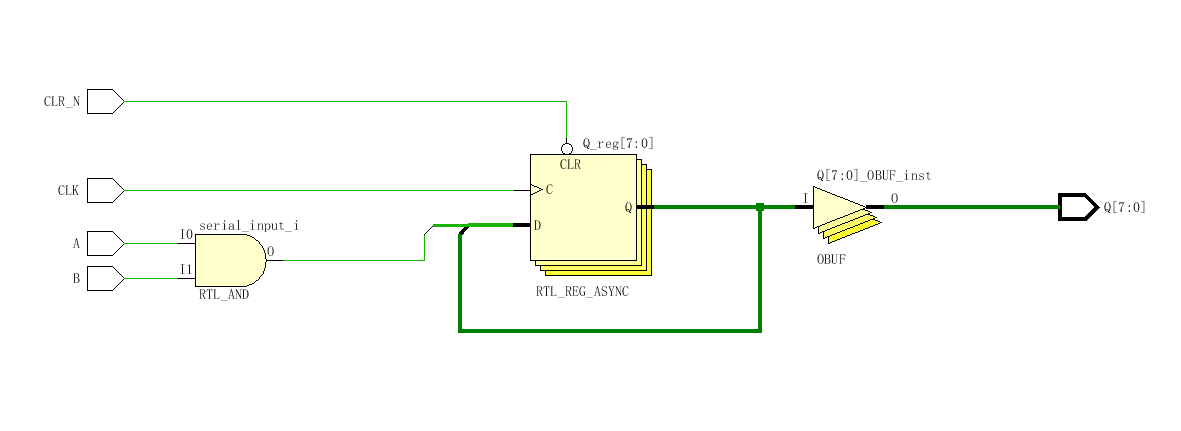

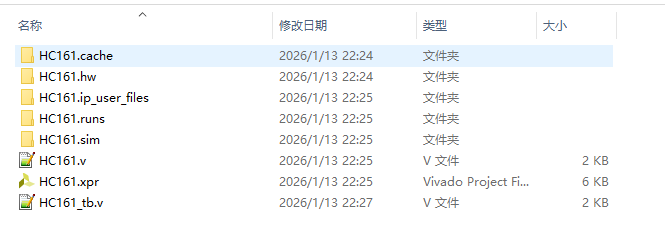

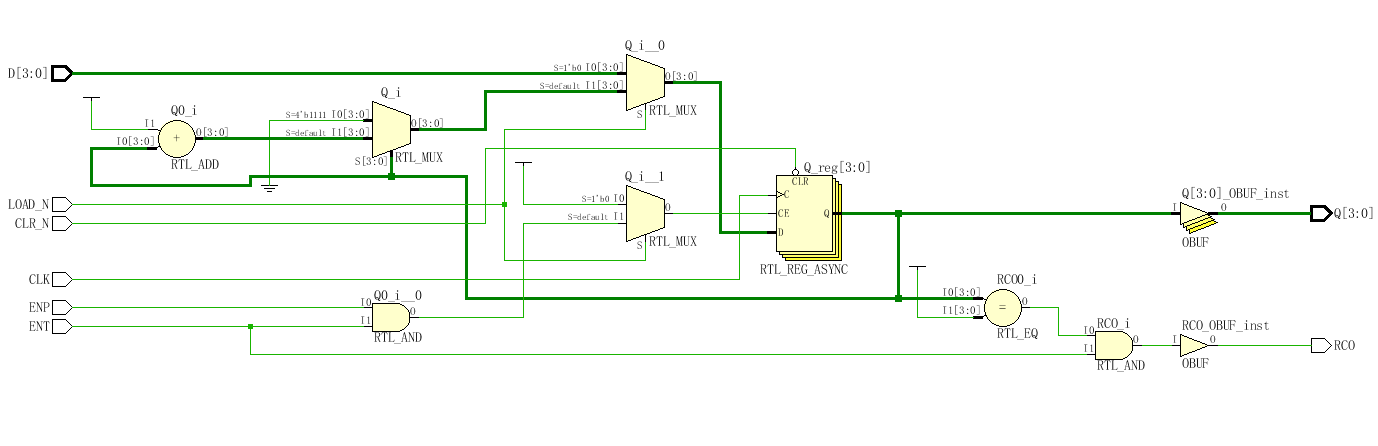

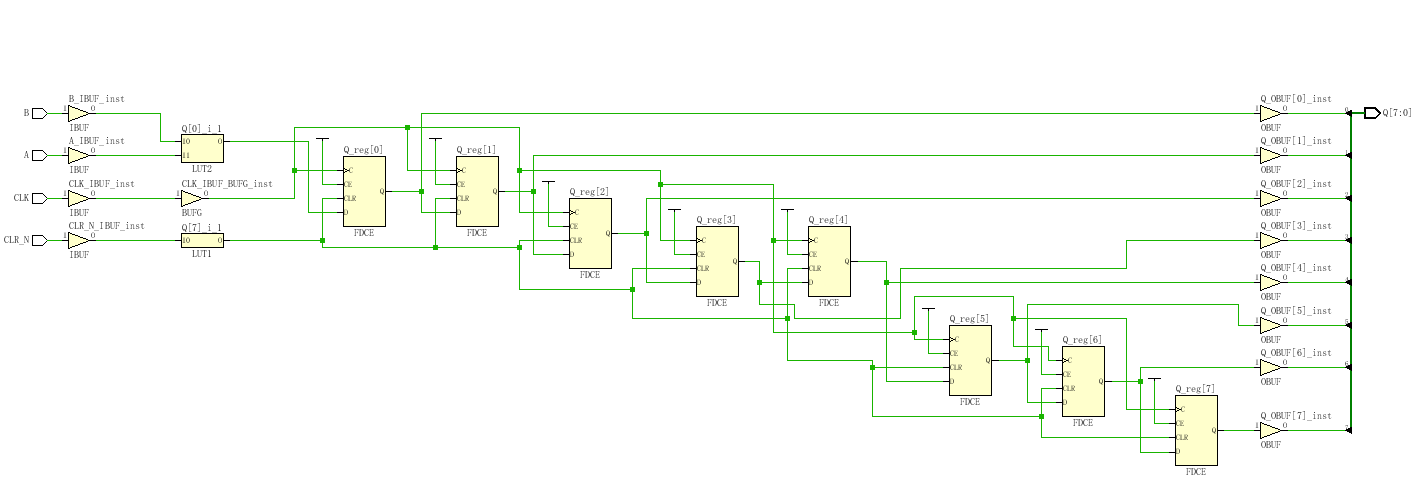

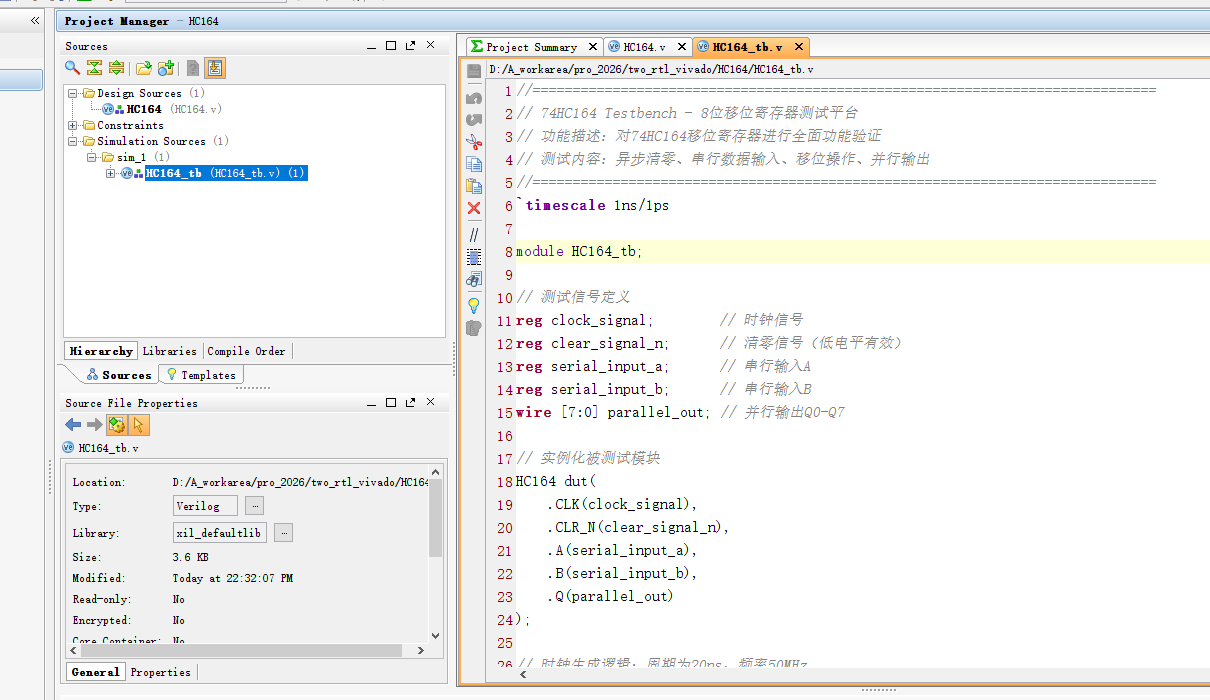

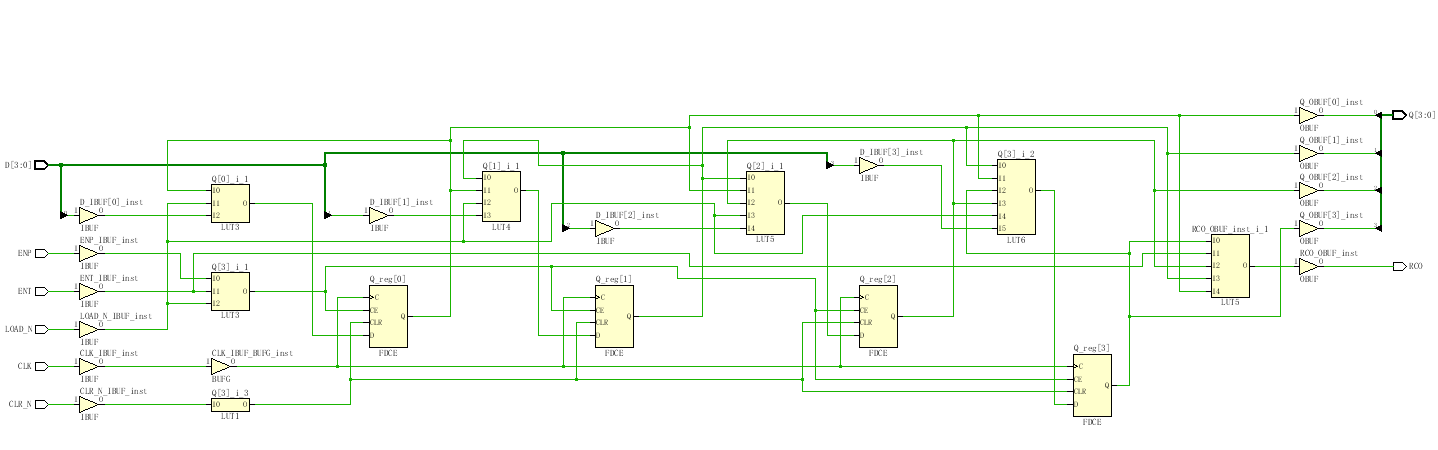

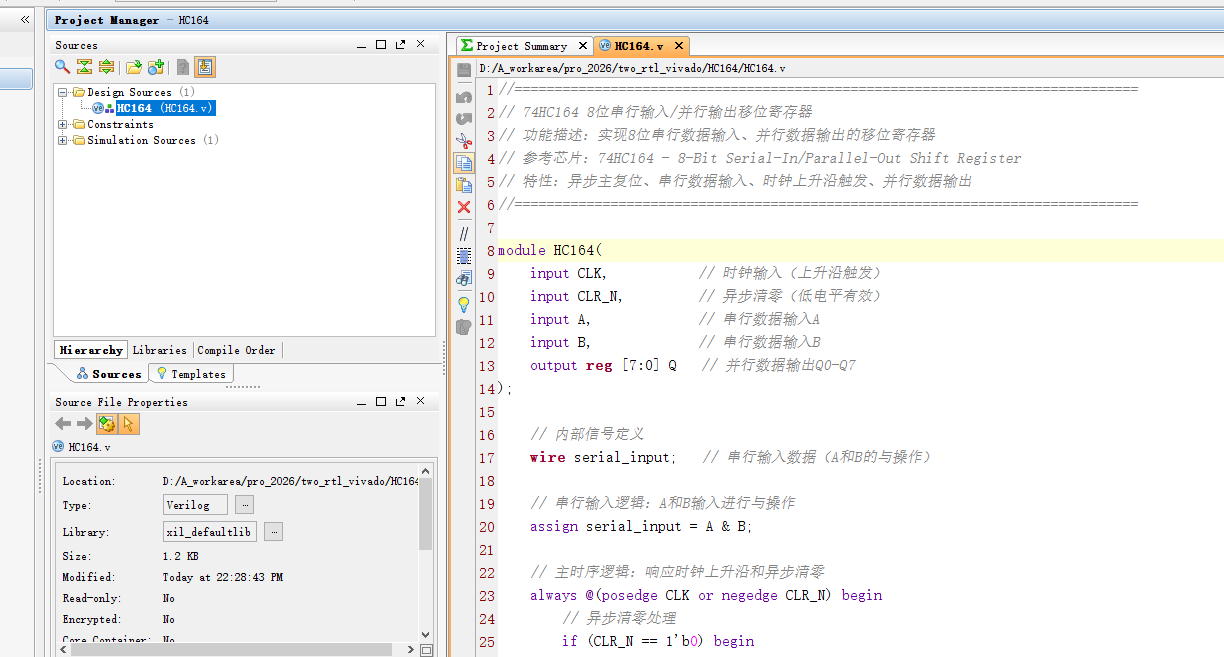

工程包含HC161计数器RTL模块及对应的仿真测试文件，并提供Vivado工程配置。HC161模块负责清零、预置、使能判断、循环计数和RCO生成；测试平台用于驱动输入信号并观察计数器响应。工程目录另含HC164移位寄存器相关RTL与测试平台，可作为独立的8位串入并出移位逻辑示例。

演示视频

工程配有演示视频，可直观查看设计运行过程。

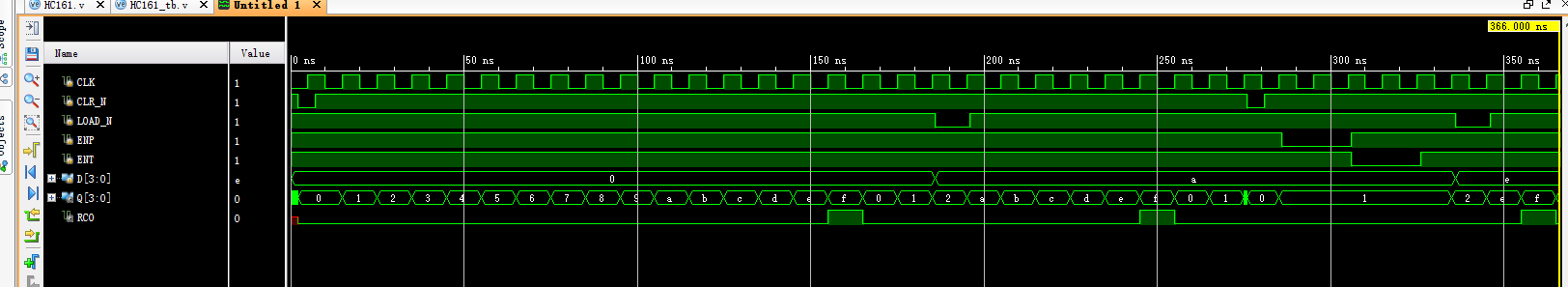

仿真图/仿真说明/设计文档图片

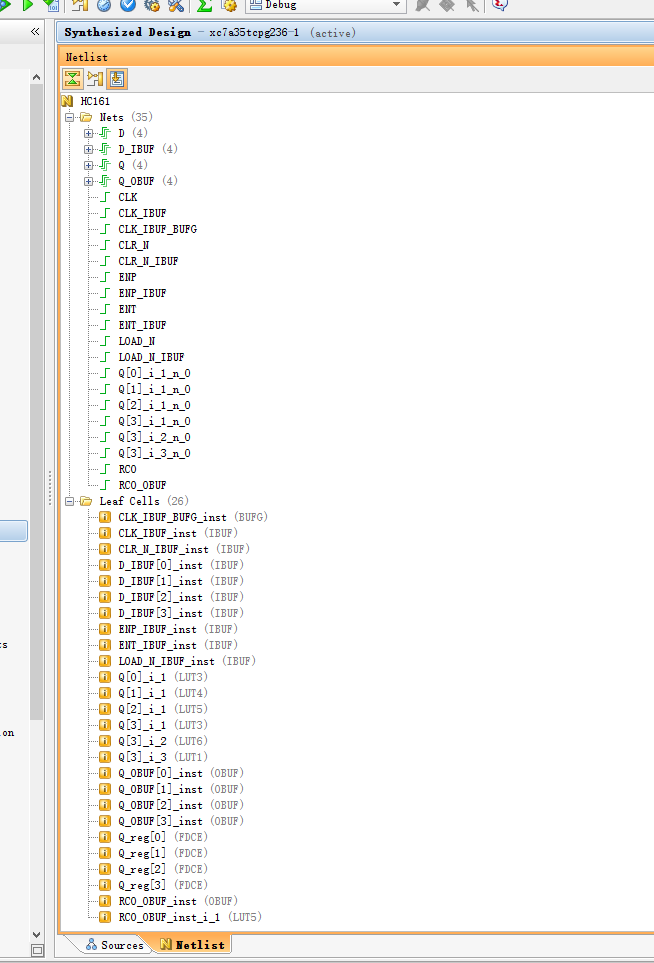

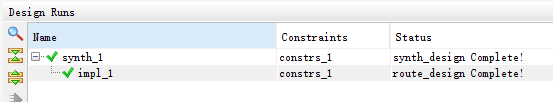

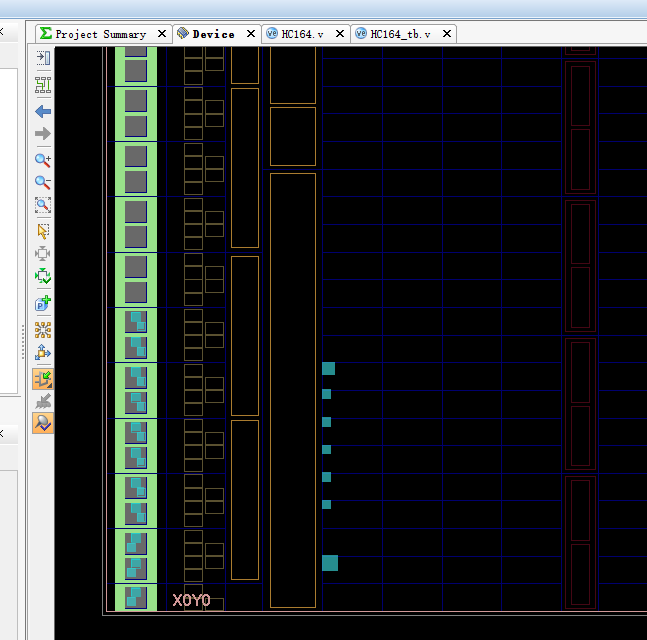

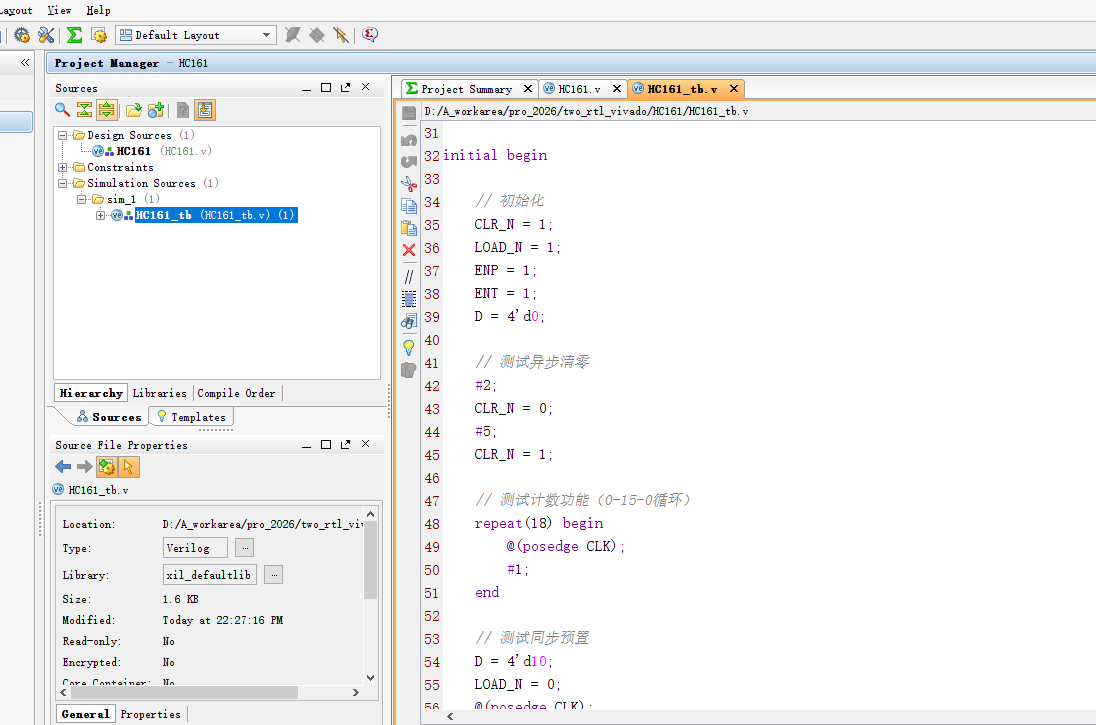

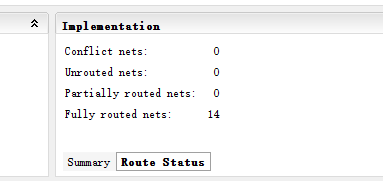

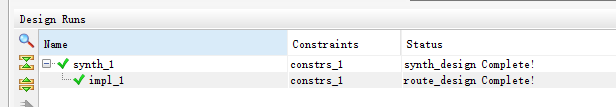

配有设计文档图片及Vivado仿真工程文件，可用于查看RTL、测试平台和仿真过程。

部分代码

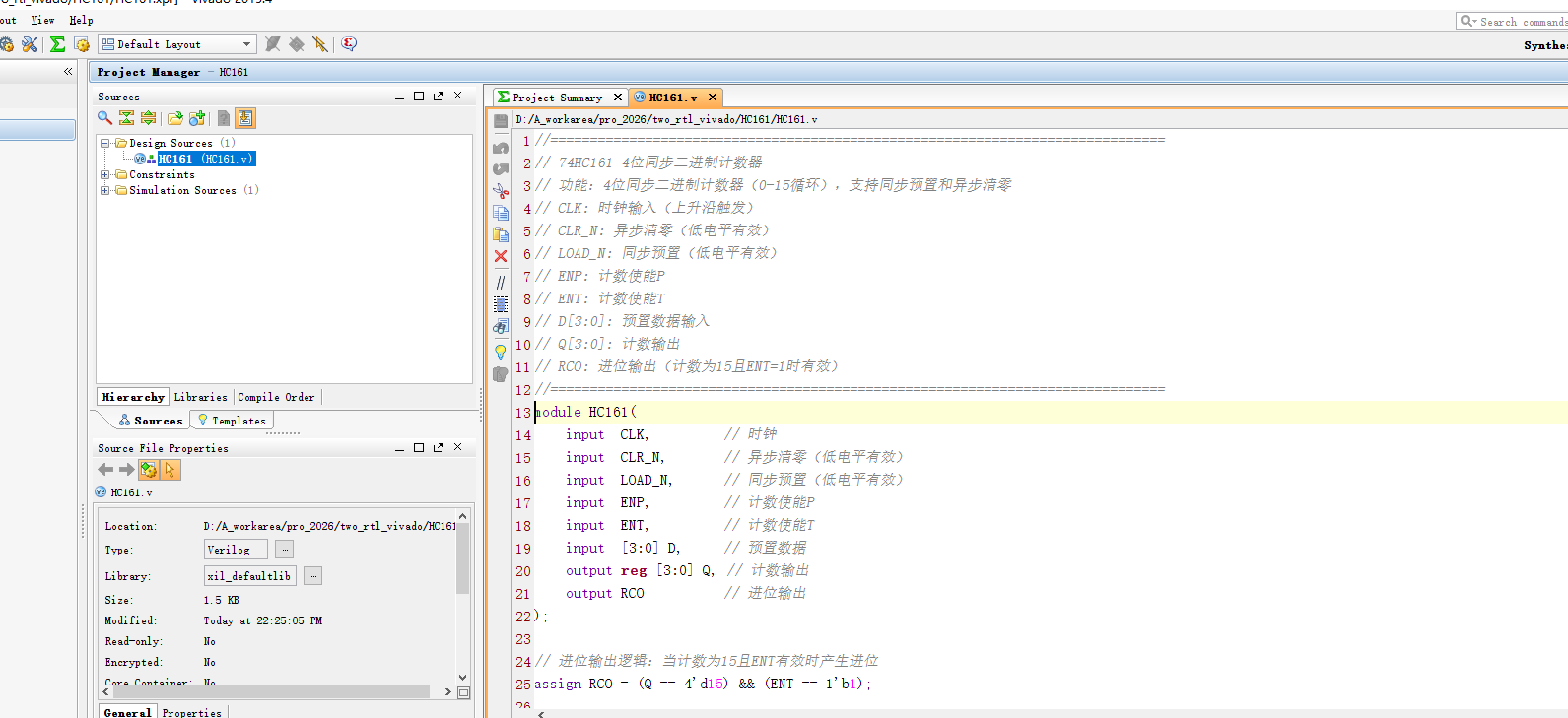

以下展示顶层模块 HC161 的部分代码，完整源码请下载压缩包查看。

module HC161(
    input  CLK,         // 时钟
    input  CLR_N,       // 异步清零（低电平有效）
    input  LOAD_N,      // 同步预置（低电平有效）
    input  ENP,         // 计数使能P
    input  ENT,         // 计数使能T
    input  [3:0] D,     // 预置数据
    output reg [3:0] Q, // 计数输出
    output RCO          // 进位输出
);

// 进位输出逻辑：当计数为15且ENT有效时产生进位
assign RCO = (Q == 4'd15) && (ENT == 1'b1);

always @(posedge CLK or negedge CLR_N) begin
    if (CLR_N == 1'b0) begin
        // 异步清零
        Q <= 4'd0;
    end
    else begin
        if (LOAD_N == 1'b0) begin
            // 同步预置
            Q <= D;
        end
        else if ((ENP == 1'b1) && (ENT == 1'b1)) begin
            // 计数使能
            if (Q == 4'd15) begin
                Q <= 4'd0;  // 二进制计数器：15回0
            end
            else begin
                Q <= Q + 1'b1;
            end
        end
        // 其他情况保持
    end
end

endmodule

代码文件（付费下载）
