UART串口收发 Verilog Vivado

名称：UART串口收发 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

这是一个基于Verilog和Vivado的UART串口收发设计，顶层模块为my_uart_top。设计提供RS232串行接收与发送通路，并通过8位并行数据接口连接上层逻辑，适合学习UART收发结构、模块划分及串口回环仿真方法。 工程将波特率时序、接收处理和发送处理拆分为独立模块。发送端接收tx_data及tx_vld控制信号并输出rs232_tx；接收端从rs232_rx获取串行数据，形成8位rx_data输出。顶层统一连接50 MHz时钟、低电平复位及收发信号。 配套仿真以0x45作为发送数据，将tx回接至rx，并检查接收端是否得到相同数据。工程还提供对应的仿真波形与模块说明，便于结合设计结构理解串口数据发送、接收及回环验证流程。

运行环境

硬件描述语言：Verilog 开发软件：Xilinx Vivado 仿真方式：Vivado 行为仿真

设计思路

设计以UART串口收发为核心，采用50 MHz主时钟和低电平复位。顶层模块将波特率时序、串口接收和串口发送分别交由独立模块处理，并通过串行输入、串行输出及8位数据接口连接各部分。 发送侧在发送使能有效时，将输入的8位数据转换为RS232串行信号；接收侧监测串行输入并将接收结果输出到8位数据寄存器。波特率模块提供收发过程使用的位时序节拍，便于发送和采样逻辑按统一节奏工作。 仿真采用串口回环方式：发送数据0x45，将发送端tx信号连接至接收端rx，并观察接收数据是否恢复为0x45。该测试用于检查发送与接收链路的数据传递。

模块结构

工程主要由以下模块组成： - `my_uart_top`：顶层模块，连接波特率、UART发送和UART接收模块，并提供时钟、复位、串行信号及并行数据接口。 - `speed_select`：波特率时序模块，为收发逻辑提供位周期节拍信号。 - `my_uart_tx`：发送模块，根据输入数据和发送使能产生串行发送信号。 - `my_uart_rx`：接收模块，对串行输入进行接收处理并输出8位数据。 - `test_bench`：仿真测试模块，用于串口回环测试。

演示视频

工程配有UART串口收发演示视频，可结合发送、接收信号观察数据传输过程。

仿真图/仿真说明/设计文档图片

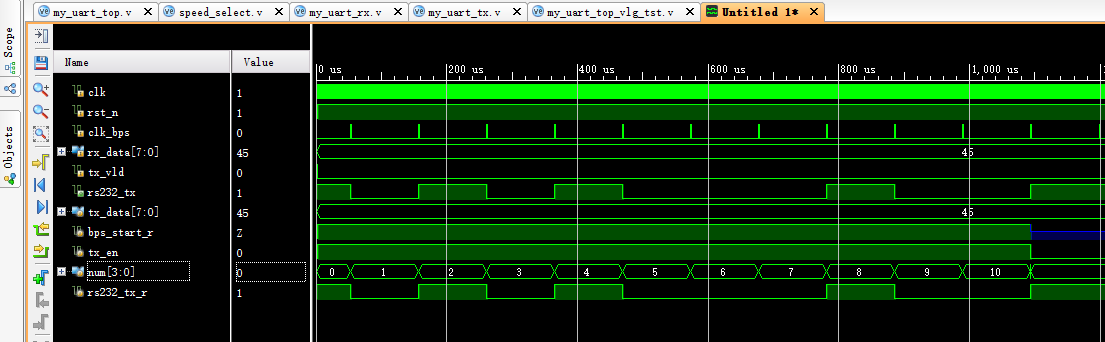

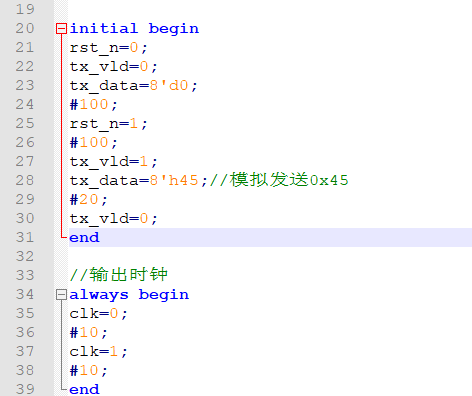

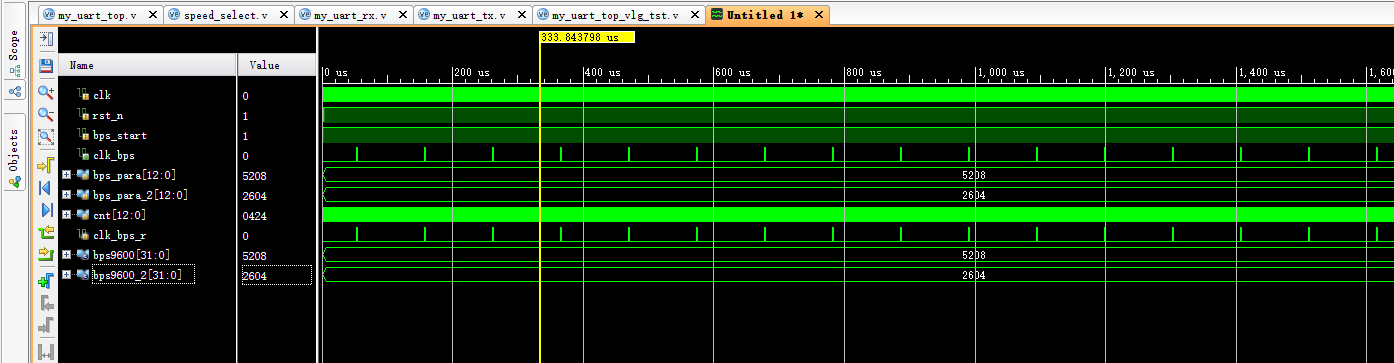

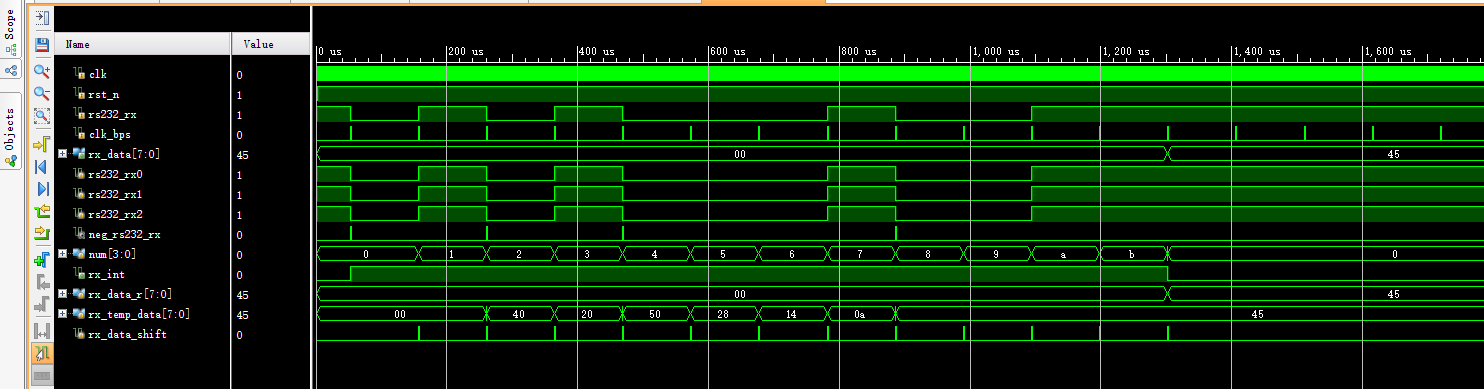

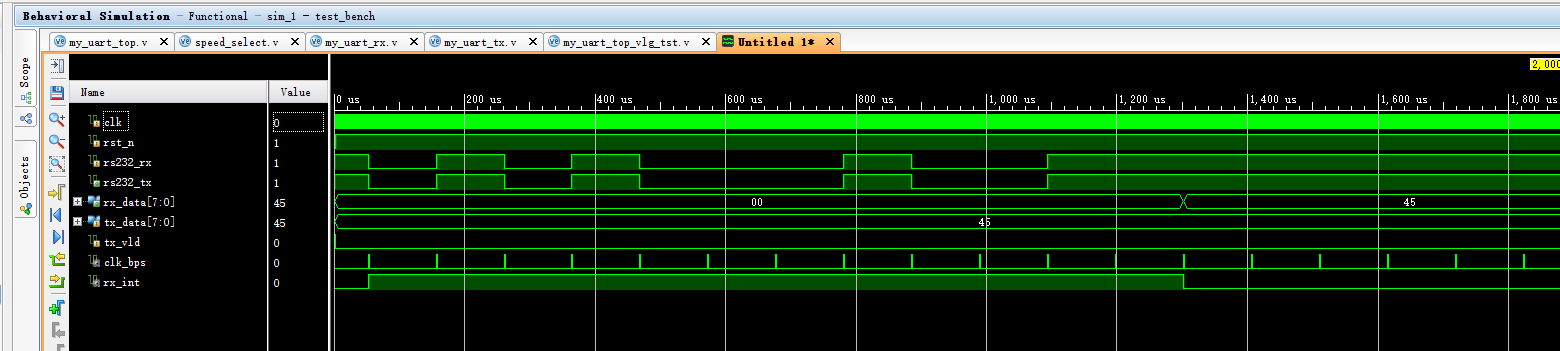

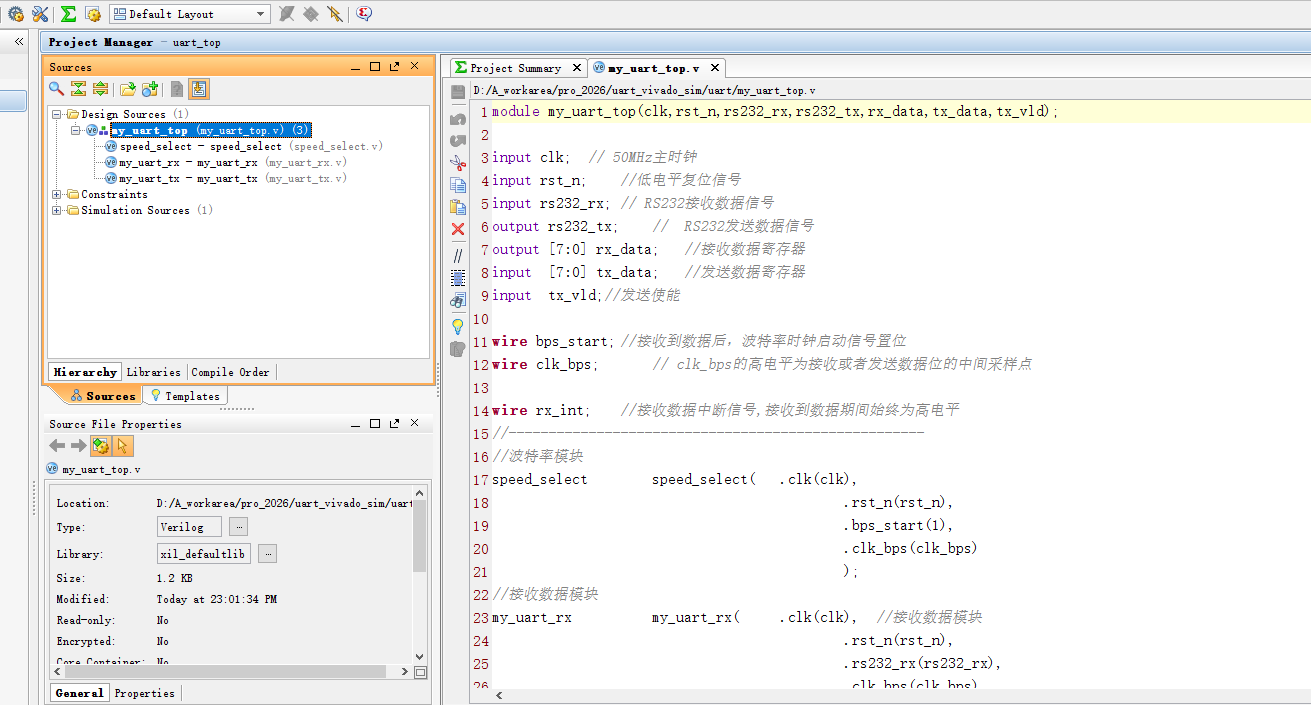

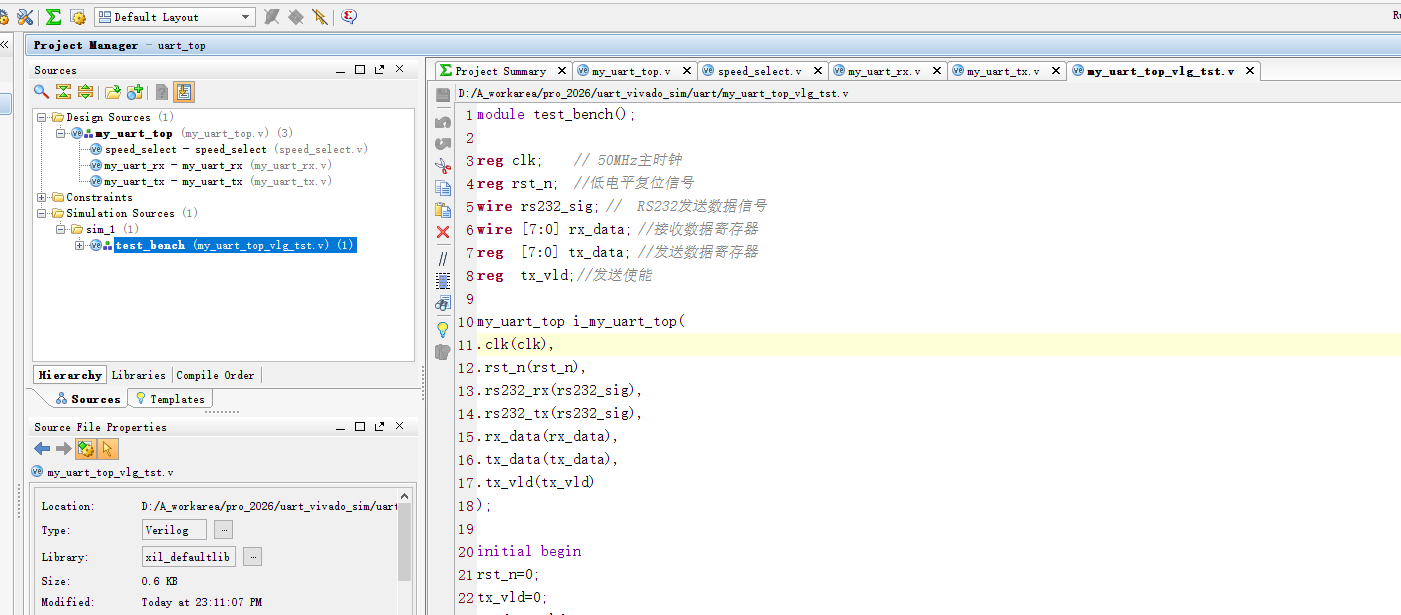

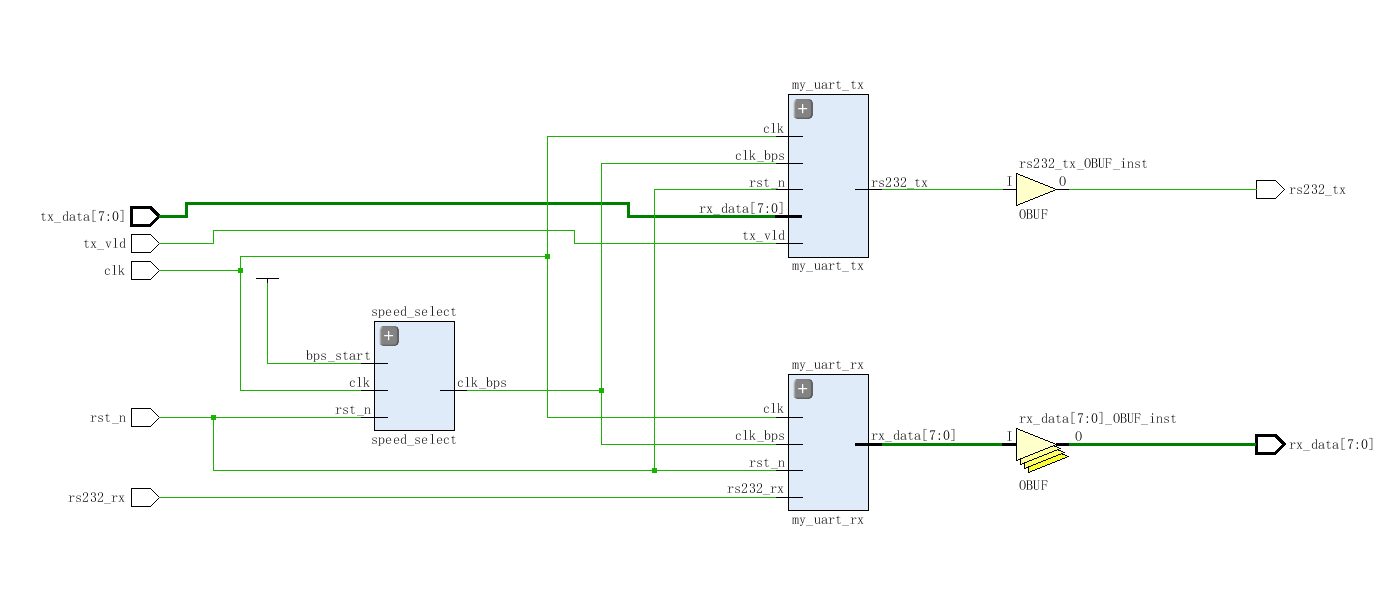

设计文档展示了工程文件、程序编译、RTL结构、Testbench及整体仿真波形，并分别给出波特率、发送和接收模块的仿真说明。回环测试将UART发送信号tx连接至接收信号rx，发送0x45后观察接收数据，用于核对收发链路的数据一致性。

部分代码

以下展示顶层模块 my_uart_top 的部分代码，完整源码请下载压缩包查看。

module my_uart_top(clk,rst_n,rs232_rx,rs232_tx,rx_data,tx_data,tx_vld);

input clk;	// 50MHz主时钟
input rst_n;	//低电平复位信号
input rs232_rx;	// RS232接收数据信号
output rs232_tx;	//	RS232发送数据信号
output [7:0] rx_data;	//接收数据寄存器
input  [7:0] tx_data;	//发送数据寄存器
input  tx_vld;//发送使能

wire bps_start;	//接收到数据后，波特率时钟启动信号置位
wire clk_bps;		// clk_bps的高电平为接收或者发送数据位的中间采样点

wire rx_int;	//接收数据中断信号,接收到数据期间始终为高电平
//----------------------------------------------------
//波特率模块
speed_select		speed_select(	.clk(clk),
											.rst_n(rst_n),
											.bps_start(1),
											.clk_bps(clk_bps)
											);
//接收数据模块
my_uart_rx			my_uart_rx(		.clk(clk),	//接收数据模块
											.rst_n(rst_n),
											.rs232_rx(rs232_rx),
											.clk_bps(clk_bps),
											.rx_data(rx_data),
											.rx_int(rx_int)
											);
//发送数据模块
my_uart_tx			my_uart_tx(		.clk(clk),	//发送数据模块
											.rst_n(rst_n),
											.clk_bps(clk_bps),
											.rx_data(tx_data),
											.tx_vld(tx_vld),
											.rs232_tx(rs232_tx)
											);

endmodule
