频率仿真Verilog代码Quartus软件AX301开发板

名称：Quartus频率仿真Verilog代码AX301开发板

软件：Quartus

语言：Verilog

代码功能：

6位频率计设计，测量范围1Hz~999999KHz

频率分2档,1Hz和1KHz，当检测到频率大于1MHz时，自动切换到KHz单位

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在AX301开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

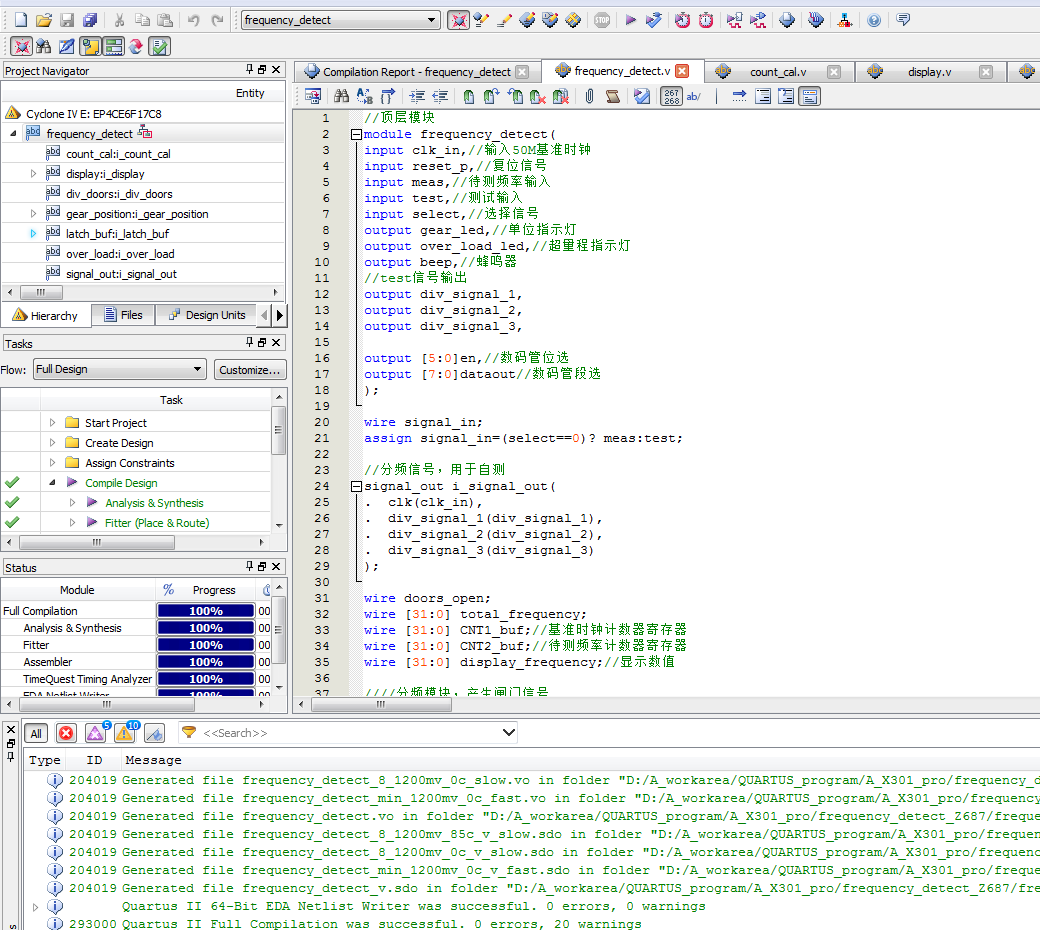

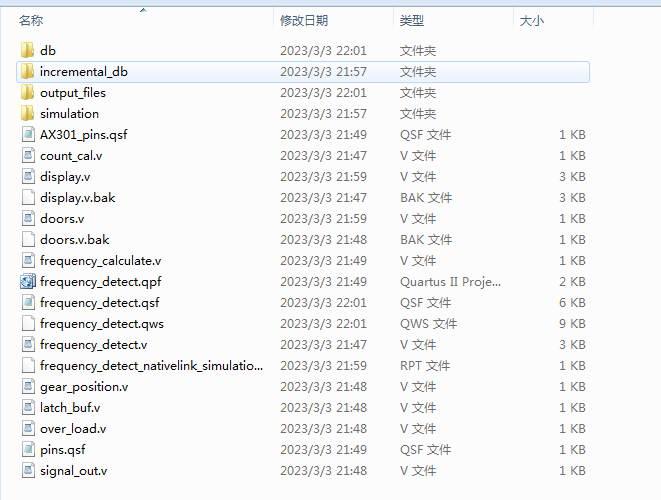

1. 工程文件

2. 程序文件

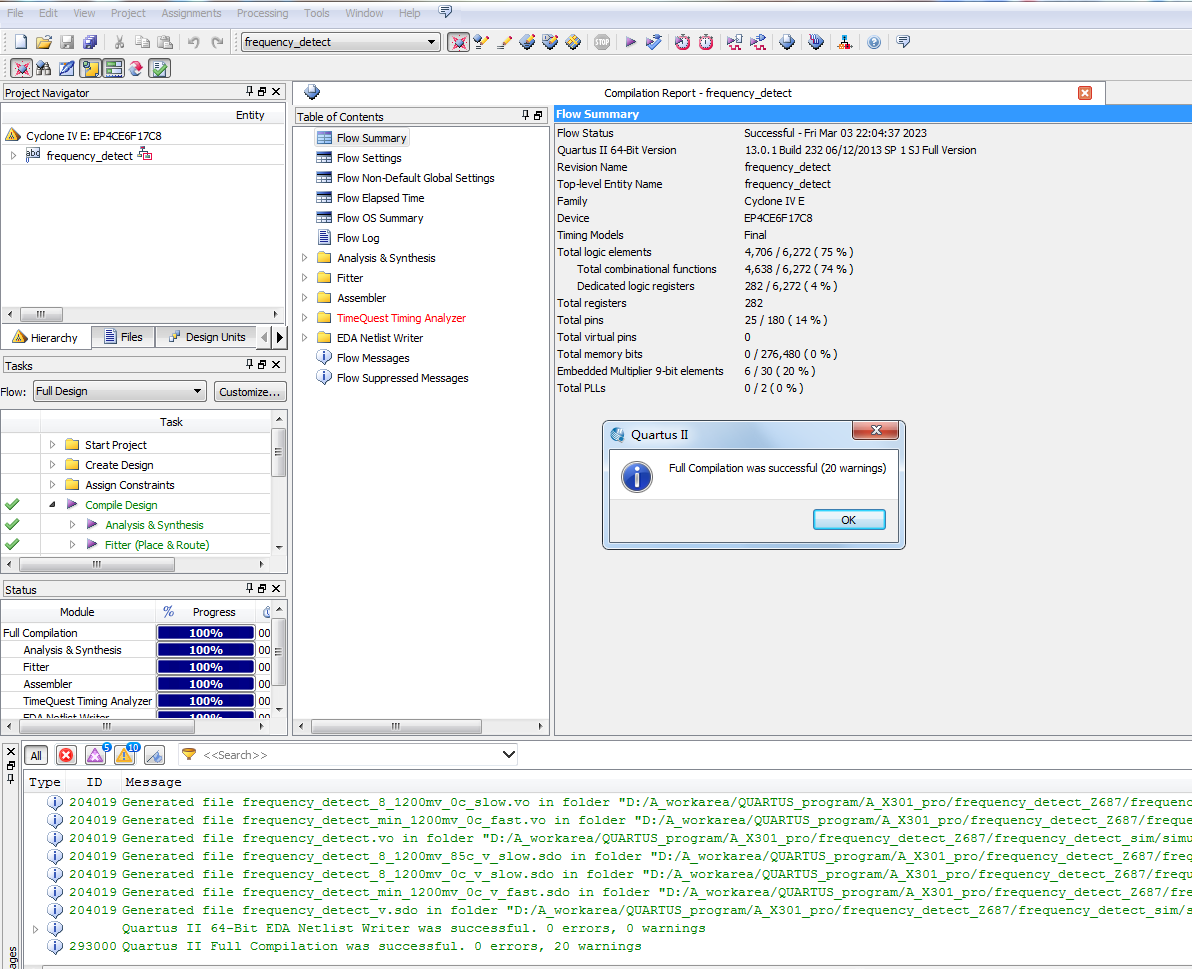

3. 程序编译

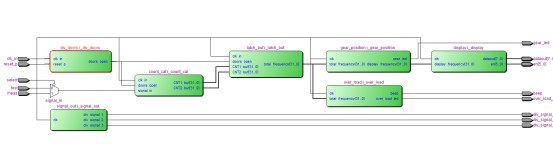

4. RTL图

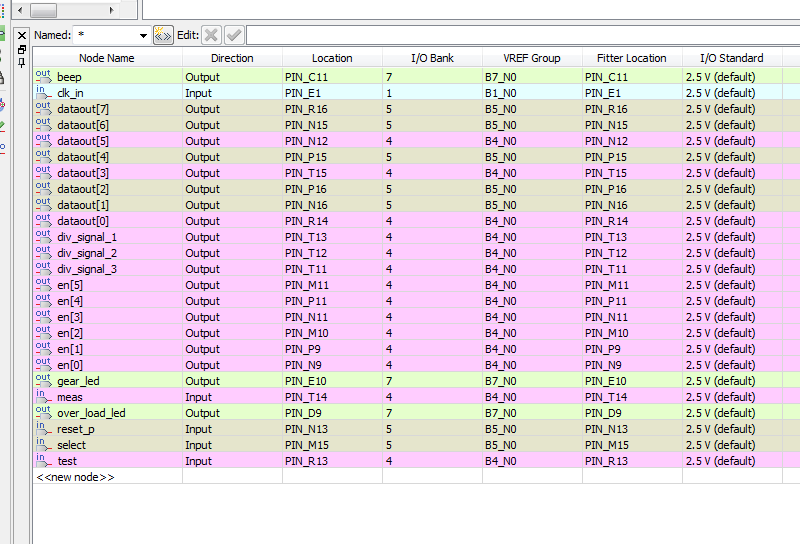

5. 管脚分配

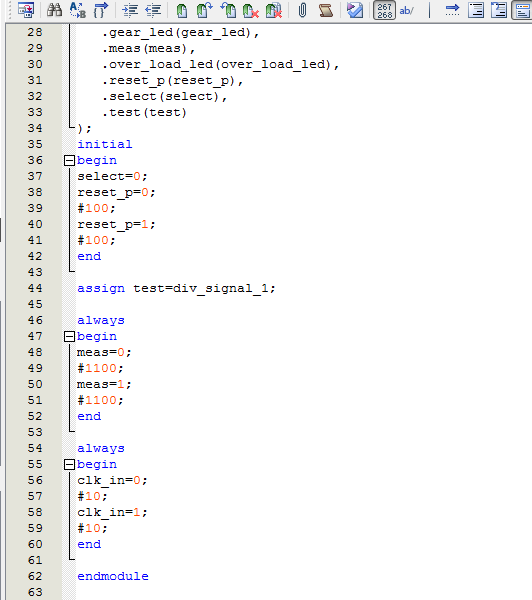

6. Testbench

7. 仿真图

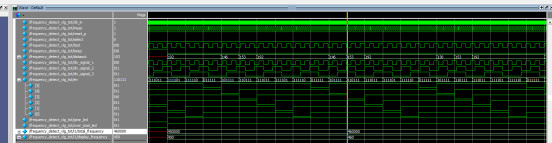

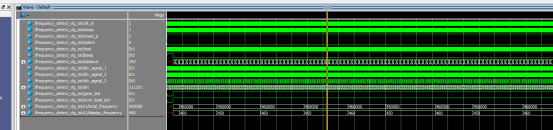

整体仿真图

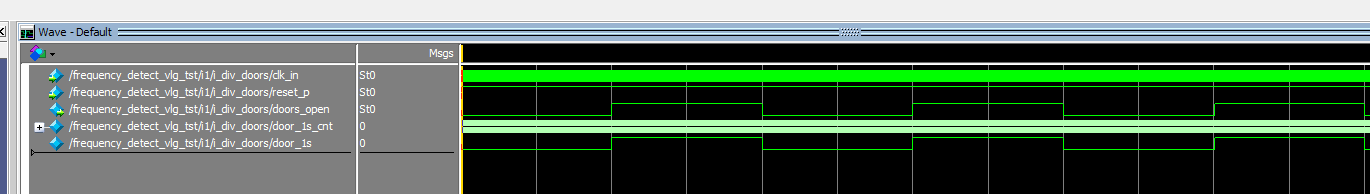

分频模块

计数模块

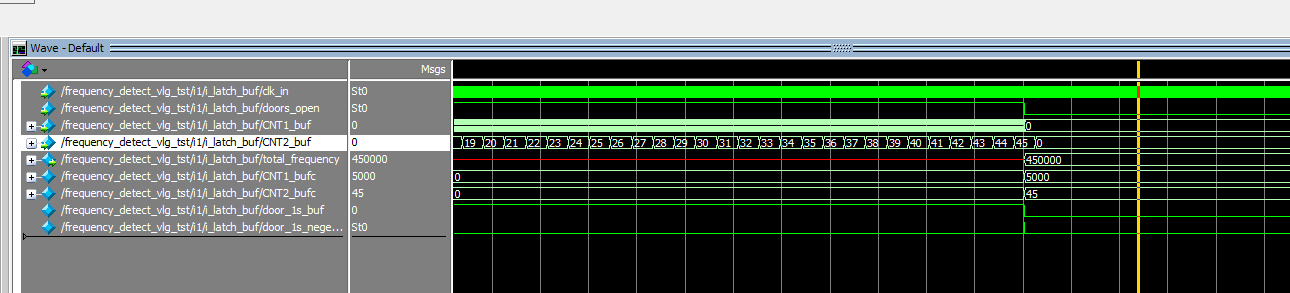

锁存模块

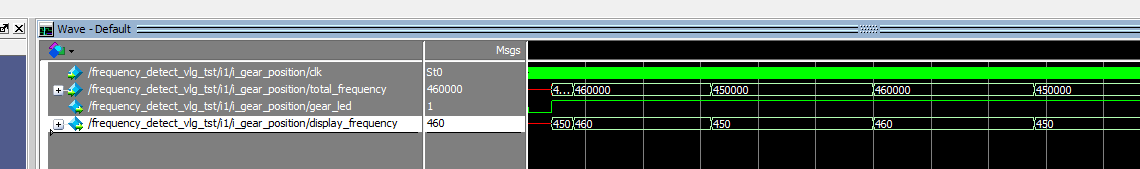

单位选择模块

超量程指示模块

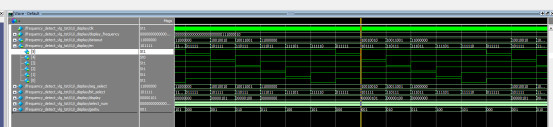

数码管显示模块

部分代码展示:

//顶层模块
module frequency_detect(
input clk_in,//输入50M基准时钟
input reset_p,//复位信号
input signal_in,//待测频率输入
output gear_led,//单位指示灯
output over_load_led,//超量程指示灯
output div_signal_1,//12.5M
output div_signal_2,//1.5625M
output div_signal_3,//0.1953125M
output [5:0]en,//数码管位选
output [7:0]dataout//数码管段选
);
//分频信号，用于自测
signal_out i_signal_out(
.  clk(clk_in),
.  div_signal_1(div_signal_1),
.  div_signal_2(div_signal_2),
.  div_signal_3(div_signal_3)
);
wire doors_open;
wire [31:0] total_frequency;
wire [31:0] CNT1_buf;//基准时钟计数器寄存器
wire [31:0] CNT2_buf;//待测频率计数器寄存器
wire [31:0] display_frequency;//显示数值
////分频模块，产生闸门信号
div_doors i_div_doors(
. clk_in(clk_in),//输入50M基准时钟
. reset_p(reset_p),//复位信号
. doors_open(doors_open)//闸门信号
);
//计数模块
count_cal i_count_cal(
. clk_in(clk_in),//输入50M基准时钟
. signal_in(signal_in),//待测频率输入
. doors_open(doors_open),
. CNT1_buf(CNT1_buf),//输出基准时钟计数器
. CNT2_buf(CNT2_buf)//输出待测频率计数器
);
//锁存模块
latch_buf i_latch_buf(
. clk_in(clk_in),//输入50M基准时钟
. doors_open(doors_open),
. total_frequency(total_frequency),//输出频率
. CNT1_buf(CNT1_buf),//输出基准时钟计数器
. CNT2_buf(CNT2_buf)//输出待测频率计数器
);
//单位选择模块
gear_position i_gear_position(
. clk(clk_in),
. total_frequency(total_frequency),//频率
. gear_led(gear_led),//单位指示灯
. display_frequency(display_frequency)//显示数值
);
//超量程指示模块
over_load i_over_load(
. clk(clk_in),
. total_frequency(total_frequency),//频率
. over_load_led(over_load_led)//超量程指示灯
);
//数码管显示模块
display i_display(
. clk(clk_in),
. dataout(dataout),//数码管段选
. en(en),//数码管位选
. display_frequency(display_frequency)//输出频率
);
endmodule
