电梯控制器的模拟实现Verilog代码Quartus软件AX301开发板

名称：Quartus电梯控制器的模拟实现Verilog代码AX301开发板

软件：Quartus

语言：Verilog

代码功能：

电梯控制器的模拟实现

设计一个模拟电梯控制器，完成4个楼层的向上载客服务。

要求:（1）电梯初始位置停靠在一楼，四个按键代表4个目标楼层，运输完成后回到一

楼。

(2)显示电梯的运行情况、电梯所在楼层等。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在AX301开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

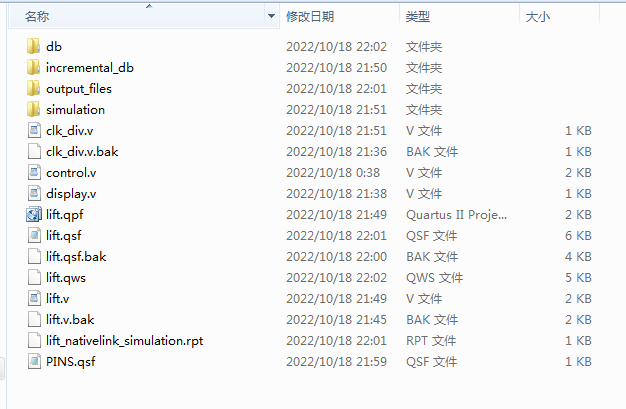

1. 工程文件

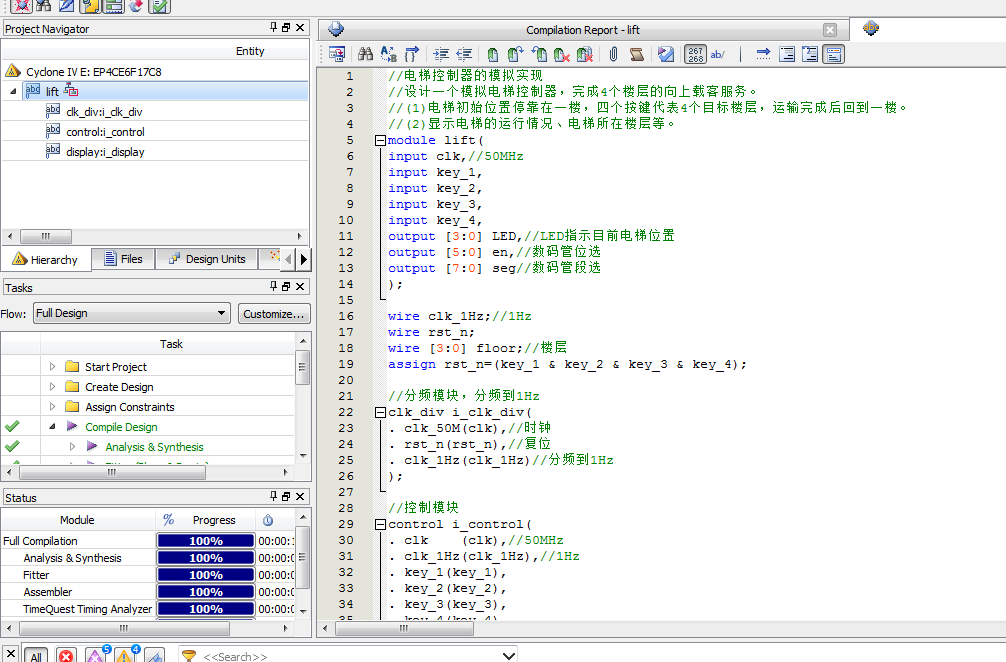

2. 程序文件

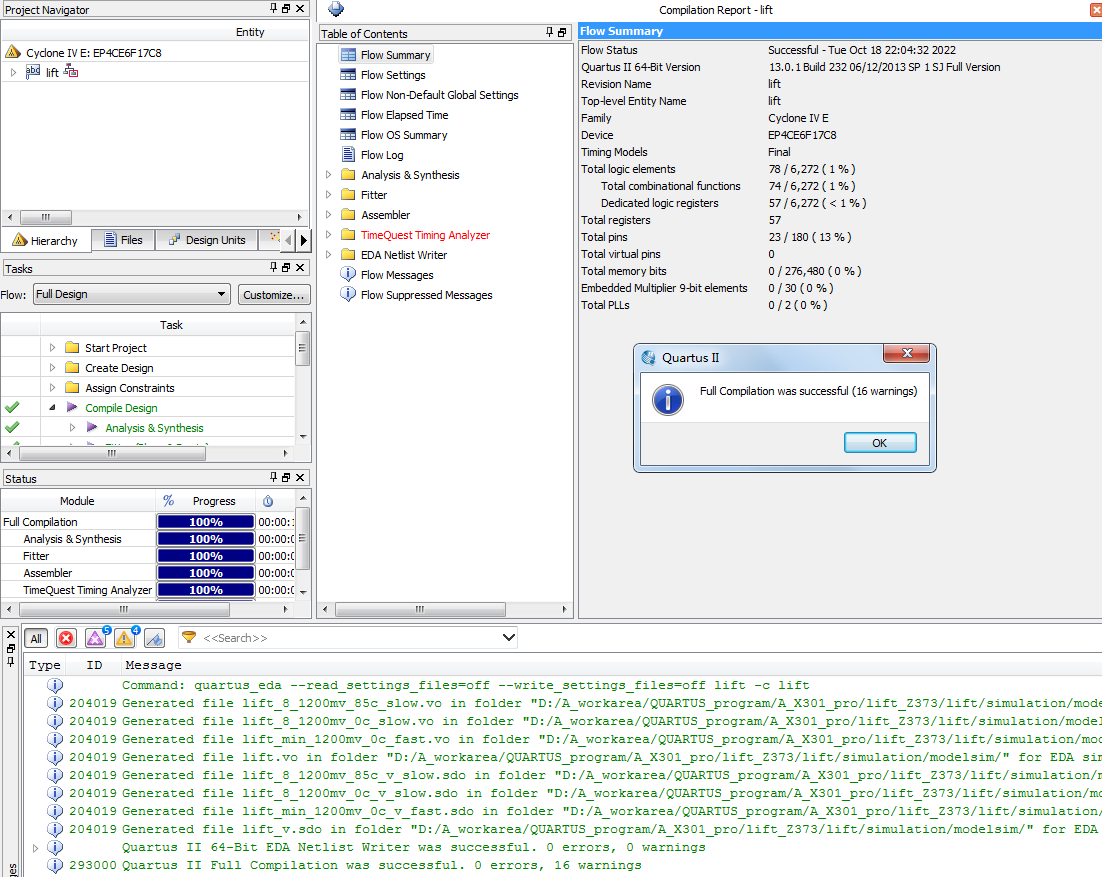

3. 程序编译

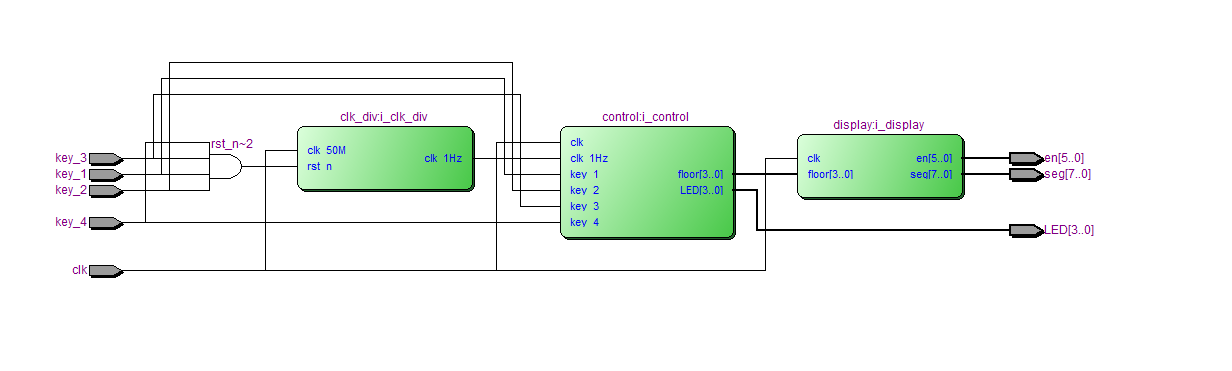

4. RTL图

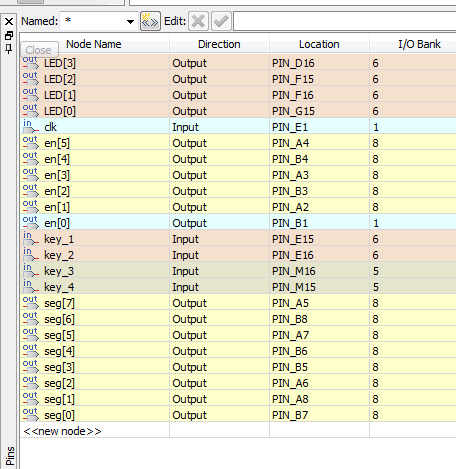

5. 管脚分配

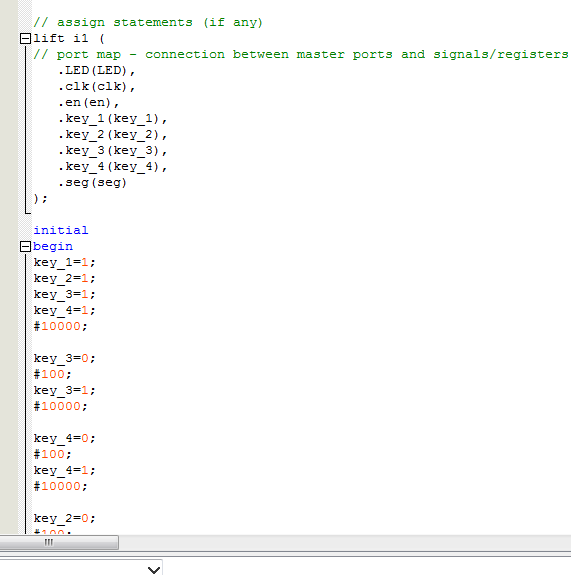

6. Testbench

7. 仿真图

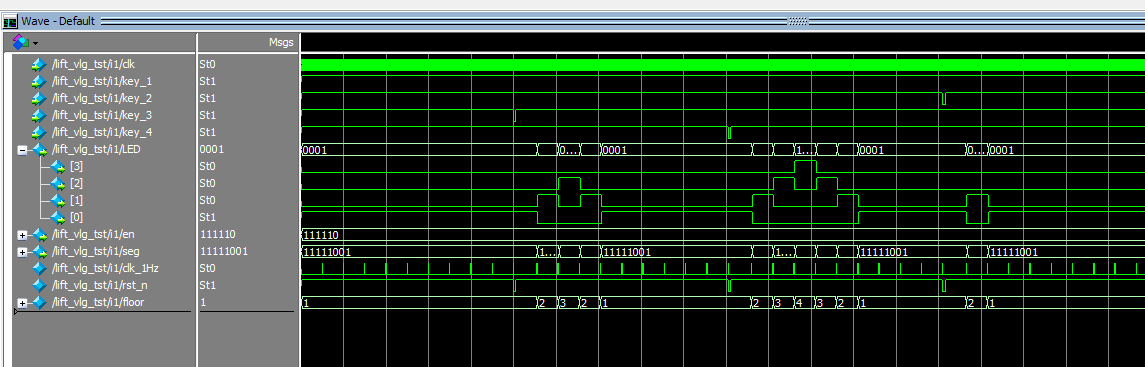

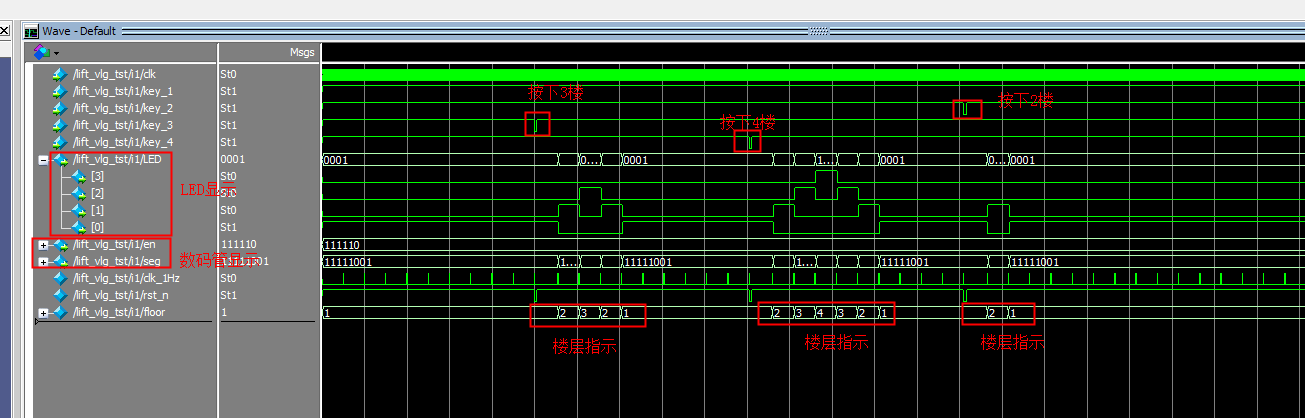

整体仿真图

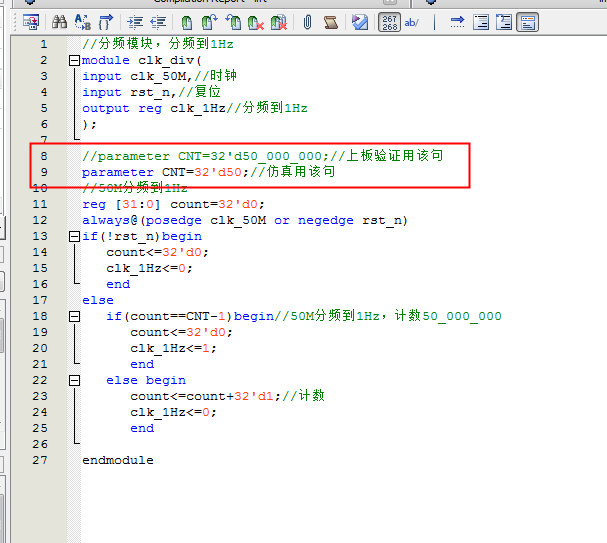

分频模块

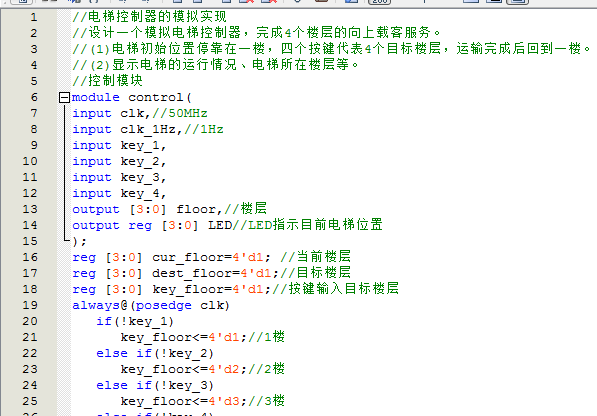

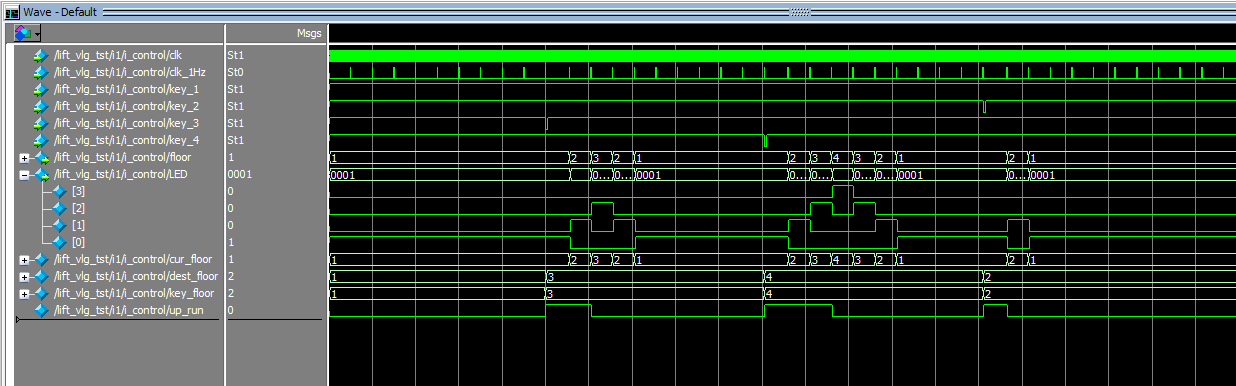

控制模块

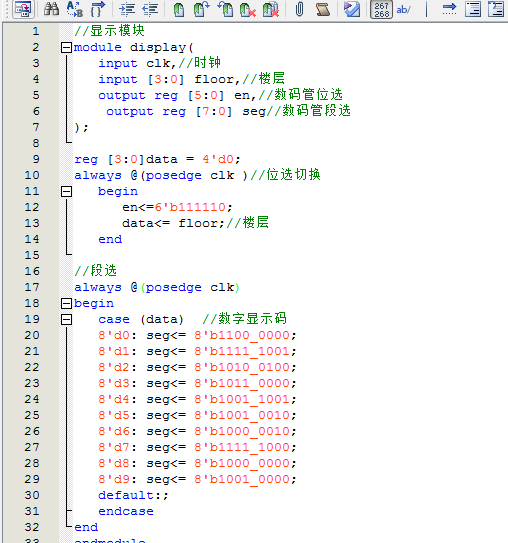

显示模块

部分代码展示:

//电梯控制器的模拟实现
//设计一个模拟电梯控制器，完成4个楼层的向上载客服务。
//(1)电梯初始位置停靠在一楼，四个按键代表4个目标楼层，运输完成后回到一楼。
//(2)显示电梯的运行情况、电梯所在楼层等。
module lift(
input clk,//50MHz
input key_1,//超载报警
input key_2,
input key_3,
input key_4,
output beep,//报警
output [3:0] LED,//LED指示目前电梯位置
output [5:0] en,//数码管位选
output [7:0] seg//数码管段选
);
wire clk_1Hz;//1Hz
wire rst_n;
wire [3:0] floor;//楼层
assign rst_n=(key_1 & key_2 & key_3 & key_4);
//分频模块，分频到1Hz
clk_div i_clk_div(
. clk_50M(clk),//时钟
. rst_n(rst_n),//复位
. clk_1Hz(clk_1Hz)//分频到1Hz
);
//控制模块
control i_control(
. clk    (clk),//50MHz
. clk_1Hz(clk_1Hz),//1Hz
. key_1(key_1),
. key_2(key_2),
. key_3(key_3),
. key_4(key_4),
. floor(floor),//楼层
. beep(beep),
. LED(LED)//LED指示目前电梯位置
);
//显示模块
display i_display(
. clk(clk),//时钟
. floor(floor),//楼层
. en(en),//数码管位选
. seg(seg)//数码管段选
);
endmodule
