Quartus汽车速度表设计verilog代码仿真

名称：Quartus汽车速度表设计verilog代码仿真

软件：Quartus

语言：Verilog

代码功能：

汽车速度表设计

设计一个汽车速度表。车轮每转一圈会产生一个脉冲,每个脉冲代表1米的距离,根据单位时间的脉冲数可推算出汽车的速度。

要求:(1)模拟产生车轮运转产生的脉冲信号并对其计数,用按键选择脉冲信号的不同频率

(2)每隔10秒读取一次脉冲计数器,并据此计算车速;

(3)用数码管显示车速,单位Km/h;

(4)给出超速警告。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

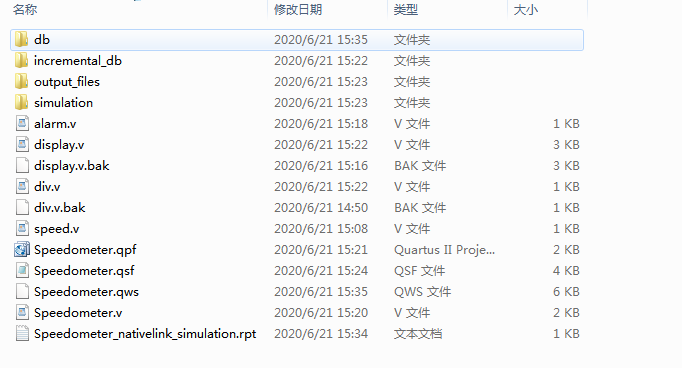

1. 工程文件

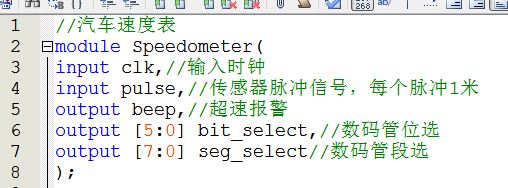

2. 程序文件

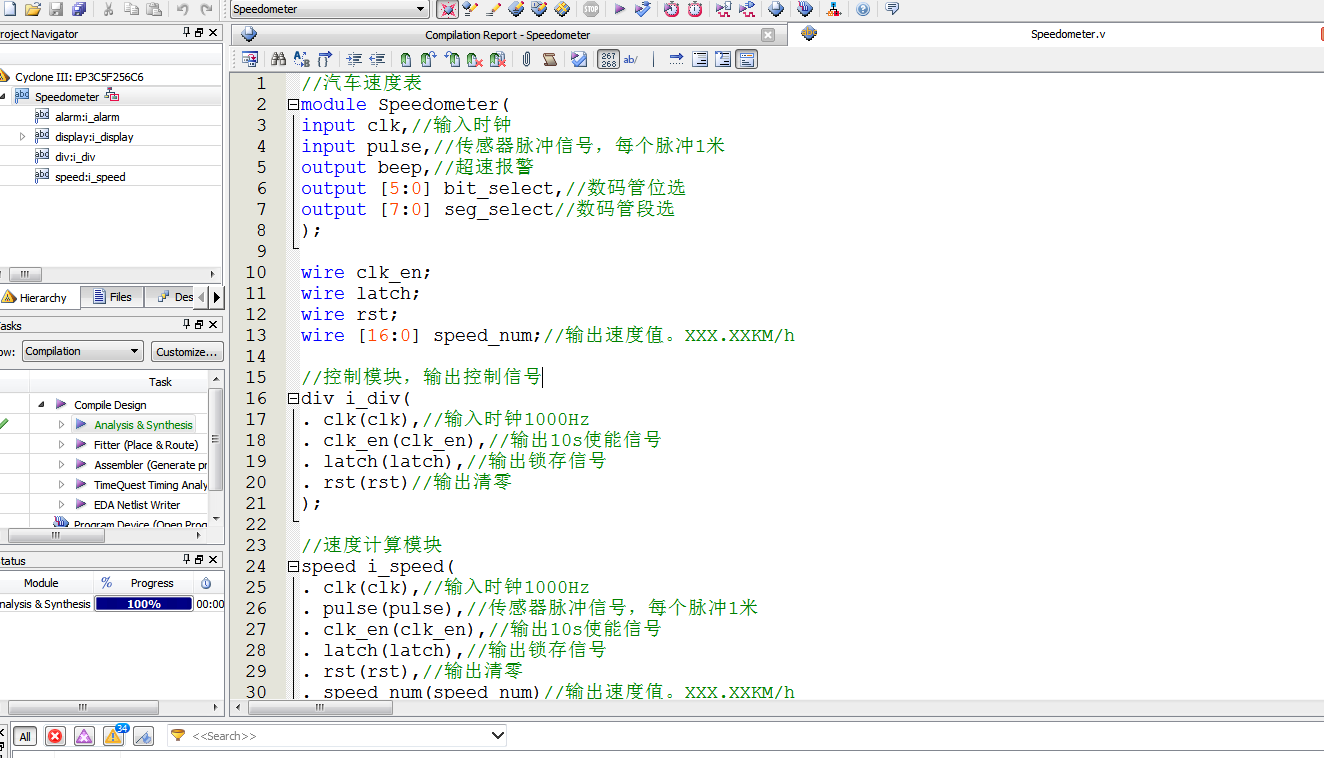

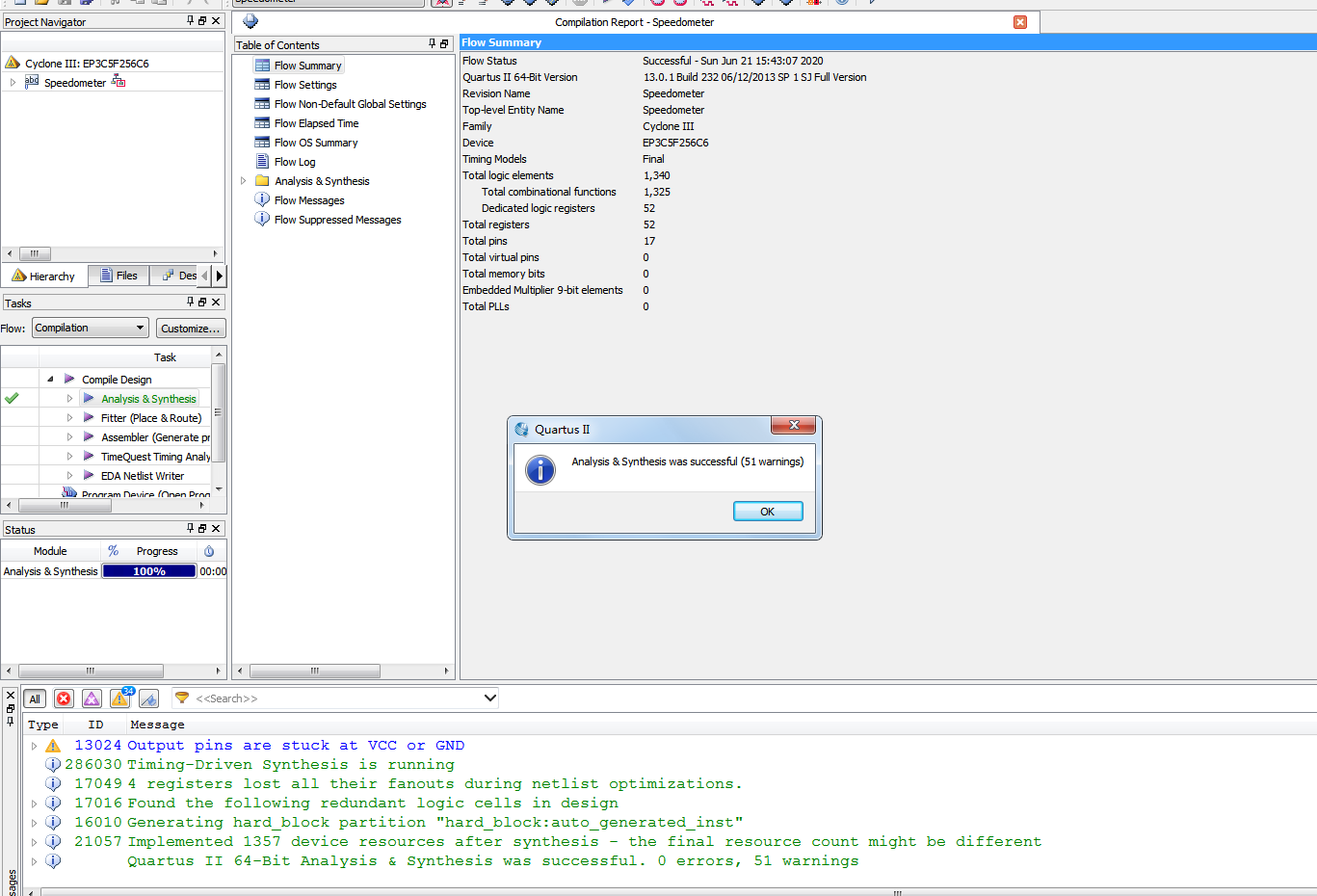

3. 程序编译

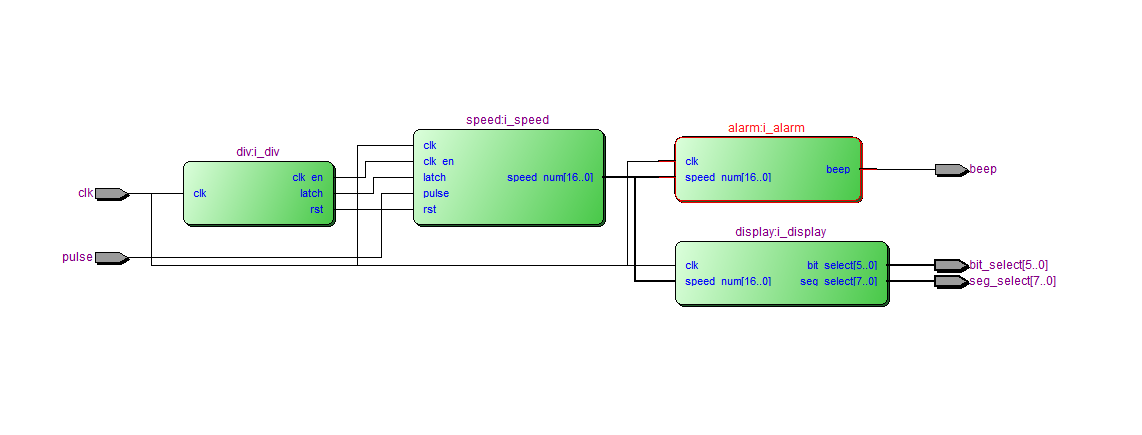

4. RTL图

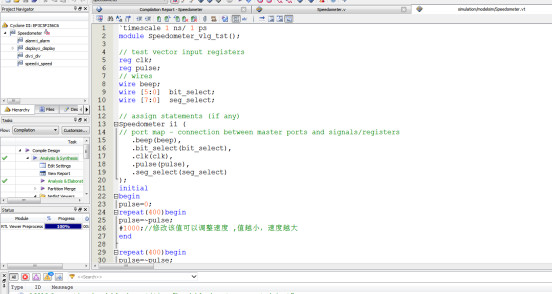

5. Testbench

6. 仿真图

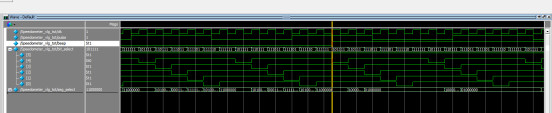

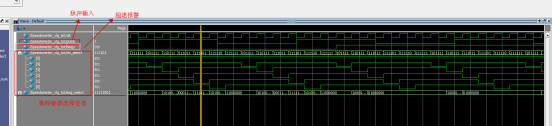

整体仿真图

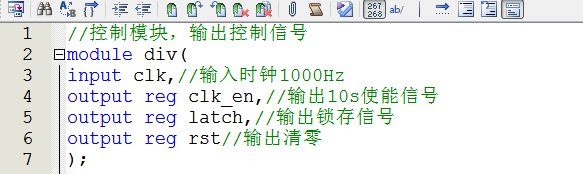

控制模块仿真图

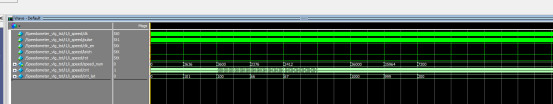

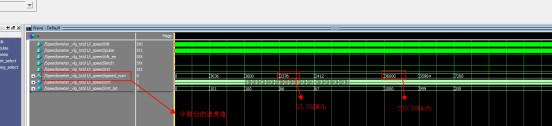

速度计算模块

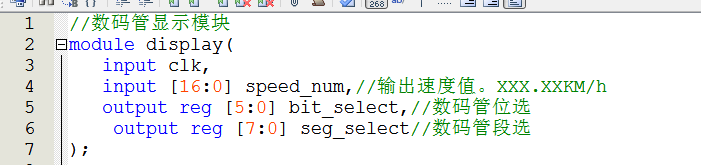

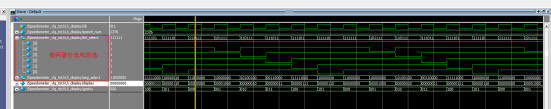

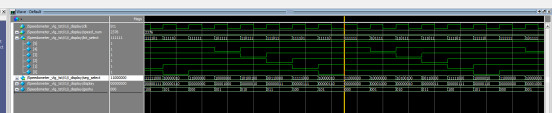

显示模块

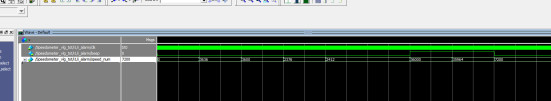

超速报警模块

部分代码展示:

//汽车速度表
module Speedometer(
input clk,//输入时钟
input pulse,//传感器脉冲信号，每个脉冲1米
output beep,//超速报警
output [5:0] bit_select,//数码管位选
output [7:0] seg_select//数码管段选
);
wire clk_en;
wire latch;
wire rst;
wire [16:0] speed_num;//输出速度值。XXX.XXKM/h
//控制模块，输出控制信号
div i_div(
. clk(clk),//输入时钟1000Hz
. clk_en(clk_en),//输出10s使能信号
. latch(latch),//输出锁存信号
. rst(rst)//输出清零
);

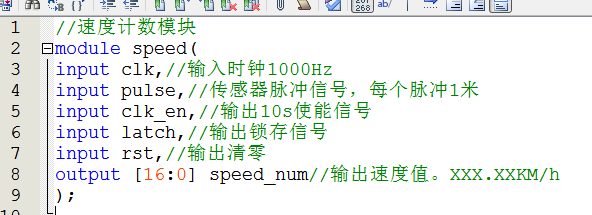

//速度计算模块
speed i_speed(
. clk(clk),//输入时钟1000Hz
. pulse(pulse),//传感器脉冲信号，每个脉冲1米
. clk_en(clk_en),//输出10s使能信号
. latch(latch),//输出锁存信号
. rst(rst),//输出清零
. speed_num(speed_num)//输出速度值。XXX.XXKM/h
);
//数码管显示模块
display i_display(
. clk(clk),
. speed_num(speed_num),//输出速度值。XXX.XXKM/h
. bit_select(bit_select),//数码管位选
. seg_select(seg_select)//数码管段选
);

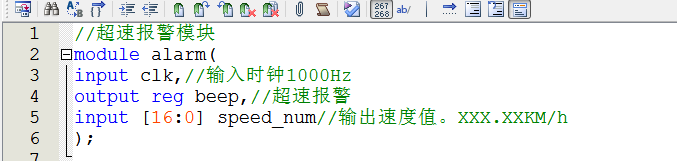

//超速报警模块
alarm i_alarm(
. clk(clk),//输入时钟1000Hz
. beep(beep),//超速报警
. speed_num(speed_num)//输出速度值。XXX.XXKM/h
);
endmodule

代码文件（付费下载）：
