调用VIVADO FFT IP核进行FFT计算Verilog代码Vivado仿真

名称：调用VIVADO FFT IP核进行FFT计算Verilog代码Vivado仿真

软件：Vivado

语言：Verilog

代码功能：调用VIVADO FFT IP核进行FFT计算

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

FFT设计.doc

1. 工程文件

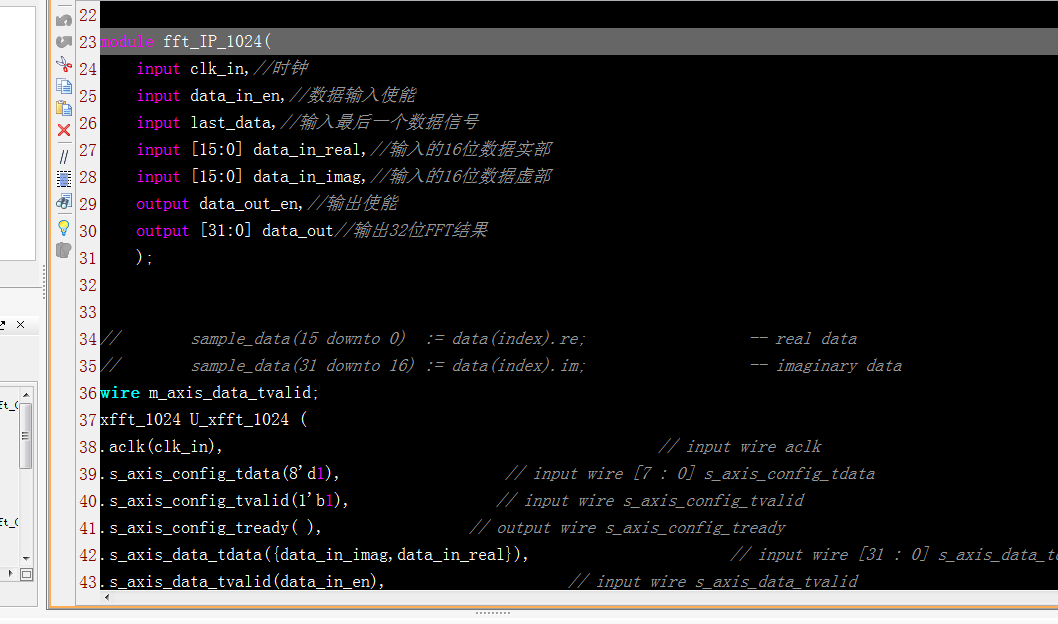

2. 程序文件

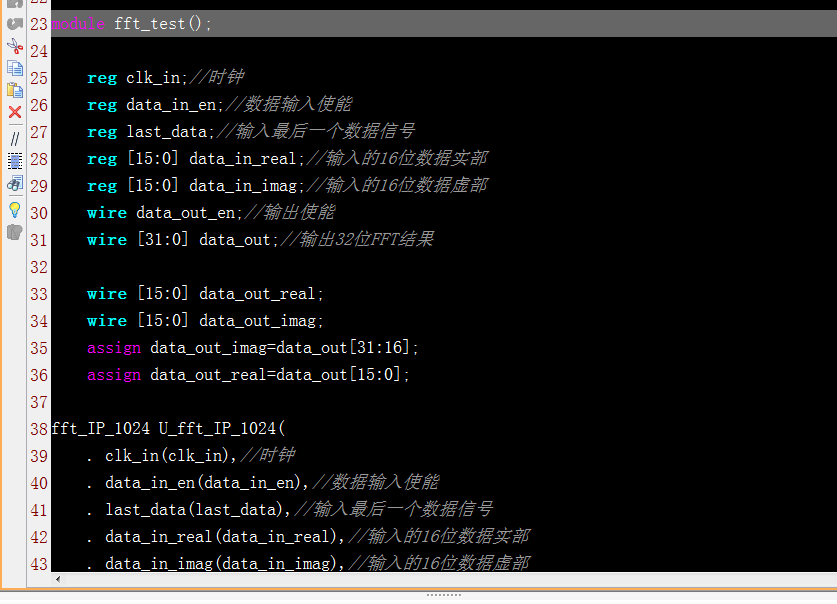

3. Testbench

4. 仿真图

Matlab计算

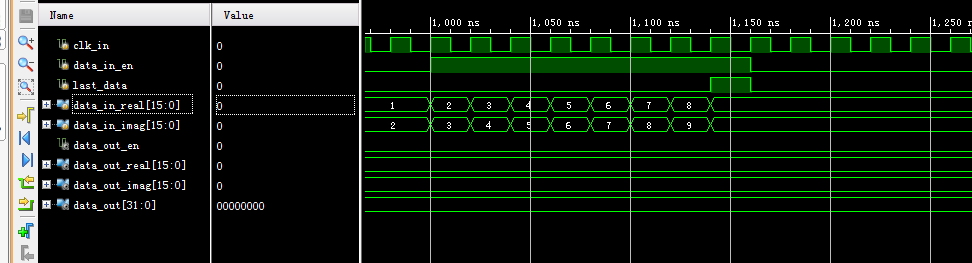

输入实部虚部

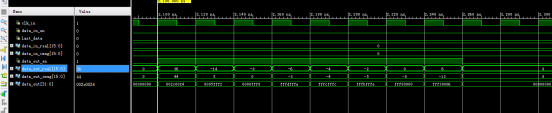

输出FFT结果，实部虚部，与matlab计算一致，因为FFT的IP核是整数计算，因此存在一点误差，是正常现象。

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2019/05/24 21:27:49
// Design Name:
// Module Name: fft_IP_1024
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module fft_IP_1024(
    input clk_in,//时钟
    input data_in_en,//数据输入使能
    input last_data,//输入最后一个数据信号
    input [15:0] data_in_real,//输入的16位数据实部
    input [15:0] data_in_imag,//输入的16位数据虚部
    output data_out_en,//输出使能
    output [31:0] data_out//输出32位FFT结果，输出数据，高16位虚部，低16位实部
    );
//        sample_data(15 downto 0)  := data(index).re;                  -- real data
//        sample_data(31 downto 16) := data(index).im;                  -- imaginary data
wire m_axis_data_tvalid;
xfft_1024 U_xfft_1024 (
.aclk(clk_in),                                                // input wire aclk
.s_axis_config_tdata(8'd1),                  //1表示FFT，0表示逆fft
.s_axis_config_tvalid(1'b1),                // 1表示s_axis_config_tdata有效
.s_axis_config_tready( ),                // output wire s_axis_config_tready
.s_axis_data_tdata({data_in_imag,data_in_real}),                      // 输入实部和虚部，高16位虚部，低16位实部
.s_axis_data_tvalid(data_in_en),                    // 输入数据有效使能
.s_axis_data_tready( ),                    // output wire s_axis_data_tready
.s_axis_data_tlast(last_data),                      // 输入最后一个数据结束
.m_axis_data_tdata(data_out),                      // 输出数据，高16位虚部，低16位实部
