多模爆闪灯流水灯8种模式Verilog代码Quartus仿真

名称：多模爆闪灯流水灯8种模式Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

多模爆闪灯←

应用于警车、岗亭、道路维修等场合,能够通过按键切换8种不同的工作模式。←

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

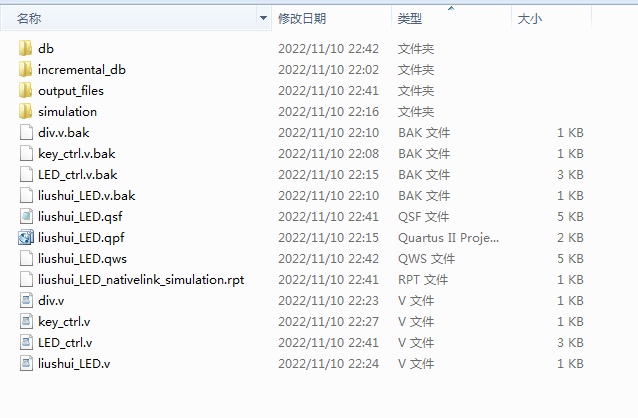

1. 工程文件

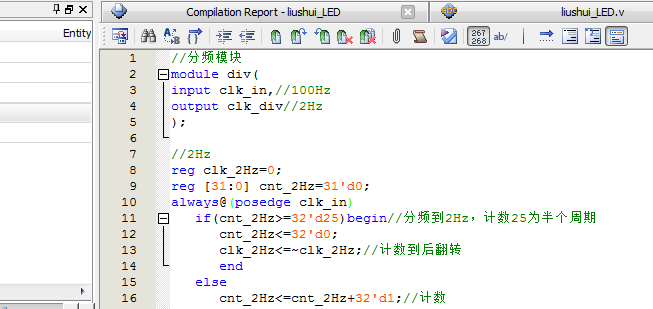

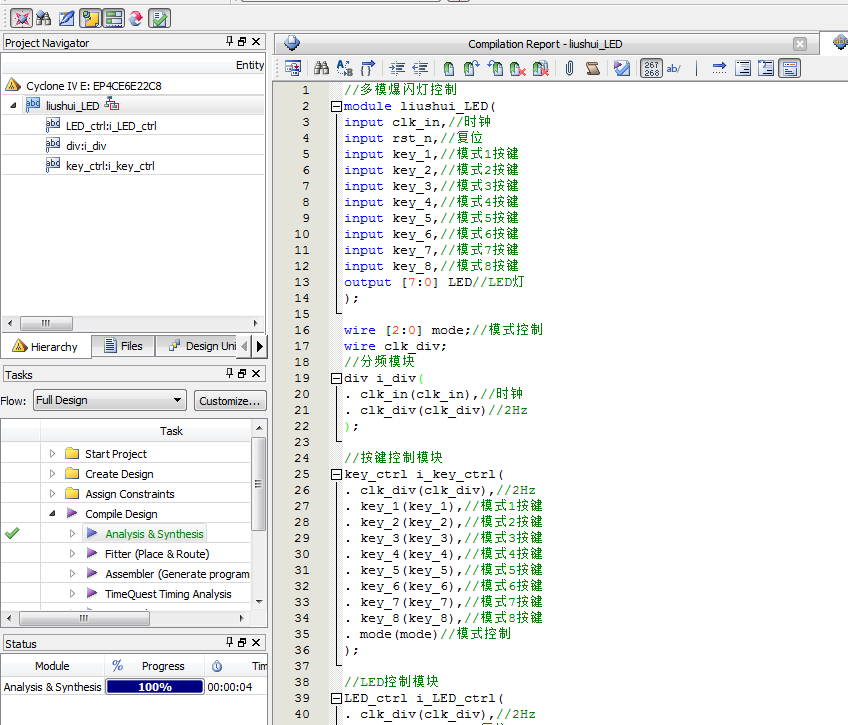

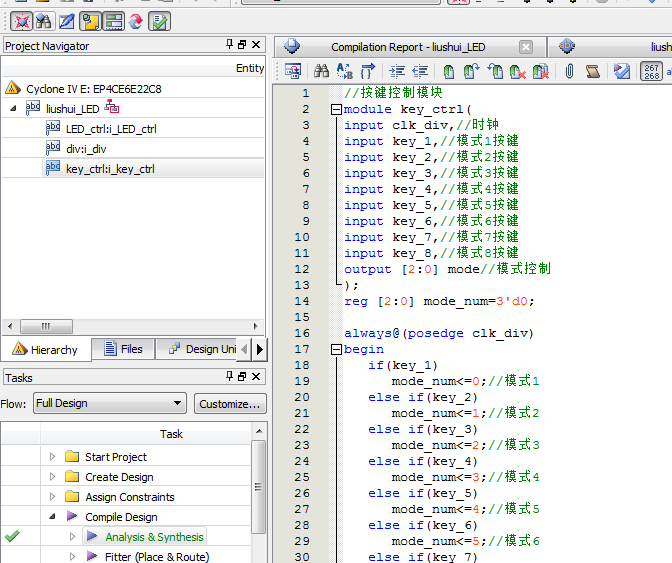

2. 程序文件

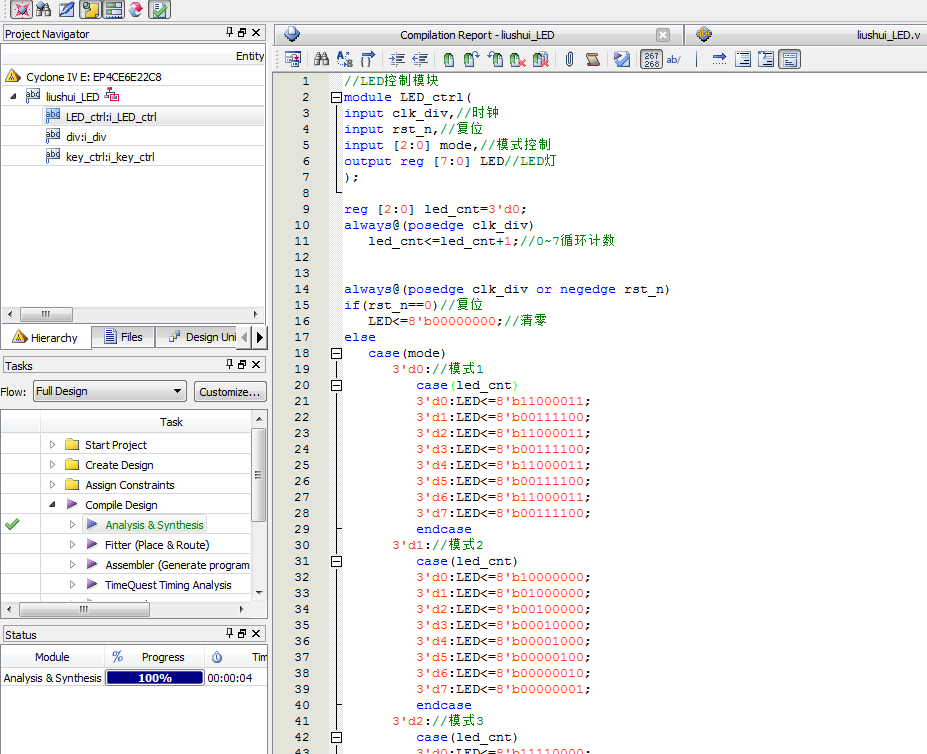

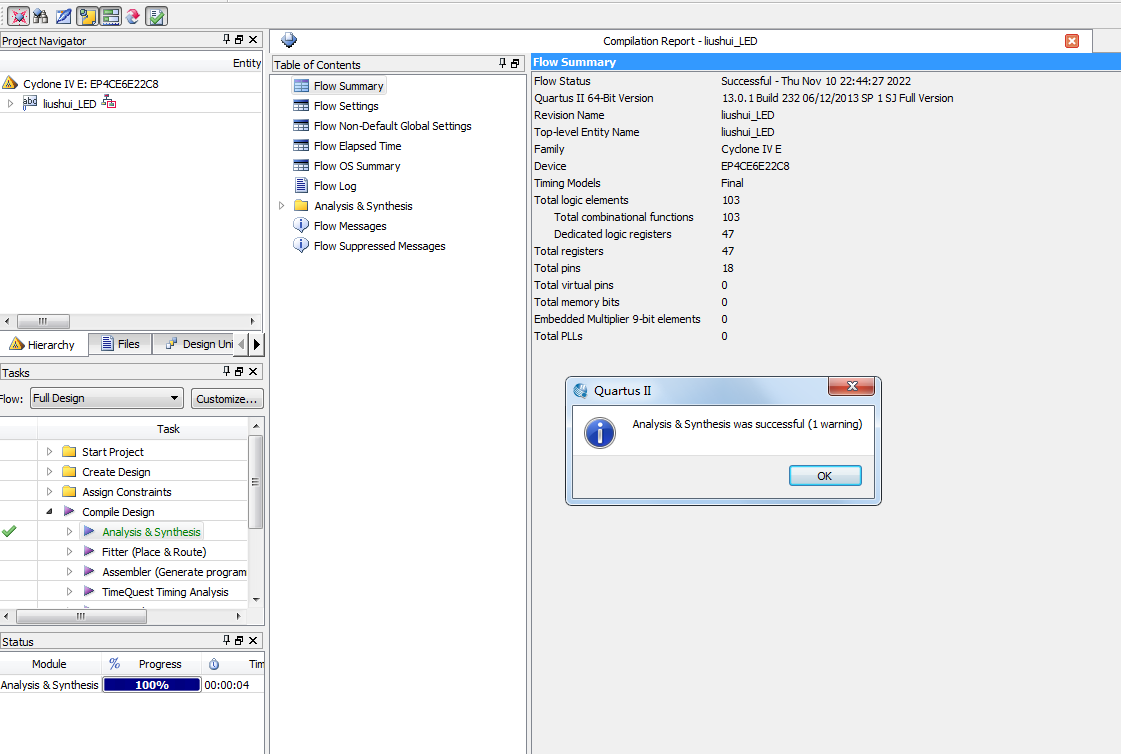

3. 程序编译

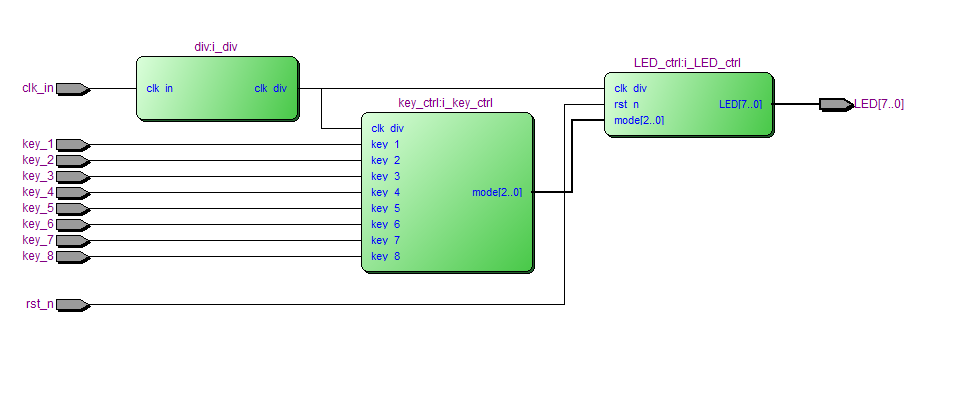

4. RTL图

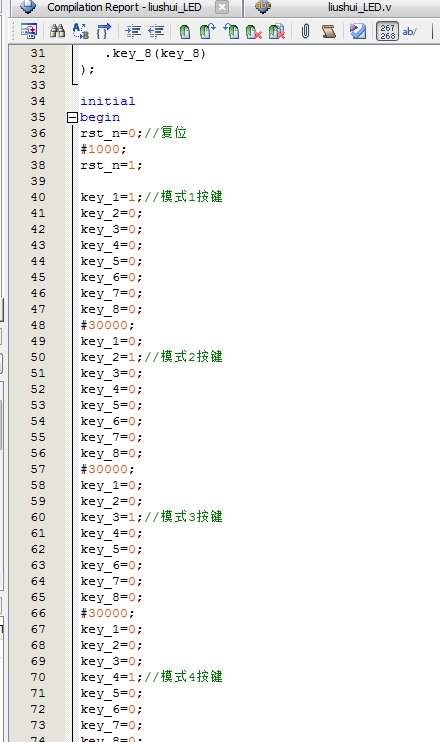

5. Testbench

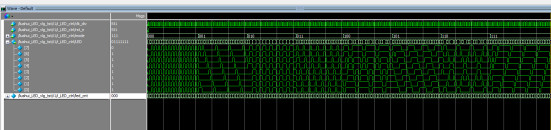

6. 仿真图

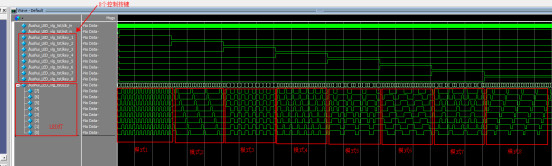

整体仿真图

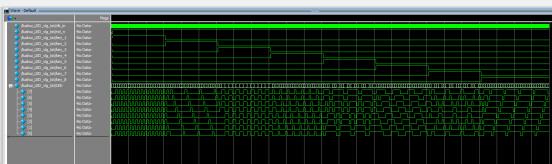

分频模块

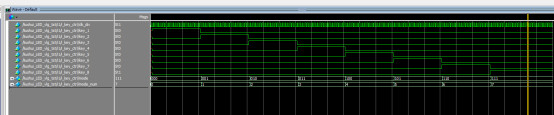

按键控制模块

LED控制模块

部分代码展示:

//LED控制模块
module LED_ctrl(
input clk_div,//时钟
input rst_n,//复位
input [2:0] mode,//模式控制
output reg [7:0] LED//LED灯
);
reg [2:0] led_cnt=3'd0;
always@(posedge clk_div)
led_cnt<=led_cnt+1;//0~7循环计数
always@(posedge clk_div or negedge rst_n)
if(rst_n==0)//复位
LED<=8'b00000000;//清零
else
case(mode)
3'd0://模式1
case(led_cnt)
3'd0:LED<=8'b11000011;
3'd1:LED<=8'b00111100;
3'd2:LED<=8'b11000011;
3'd3:LED<=8'b00111100;
3'd4:LED<=8'b11000011;
3'd5:LED<=8'b00111100;
3'd6:LED<=8'b11000011;
3'd7:LED<=8'b00111100;
endcase
3'd1://模式2
case(led_cnt)
3'd0:LED<=8'b10000000;
3'd1:LED<=8'b01000000;
3'd2:LED<=8'b00100000;
3'd3:LED<=8'b00010000;
3'd4:LED<=8'b00001000;
3'd5:LED<=8'b00000100;
3'd6:LED<=8'b00000010;
3'd7:LED<=8'b00000001;
endcase
3'd2://模式3
case(led_cnt)
3'd0:LED<=8'b11110000;
3'd1:LED<=8'b11110000;
3'd2:LED<=8'b00001111;
3'd3:LED<=8'b00001111;
3'd4:LED<=8'b11110000;
3'd5:LED<=8'b11110000;
3'd6:LED<=8'b00001111;
3'd7:LED<=8'b00001111;
endcase
3'd3://模式4
case(led_cnt)
3'd0:LED<=8'b11000000;
3'd1:LED<=8'b00110000;
3'd2:LED<=8'b00001100;
3'd3:LED<=8'b00000011;
3'd4:LED<=8'b11000000;
3'd5:LED<=8'b00110000;
3'd6:LED<=8'b00001100;
3'd7:LED<=8'b00000011;
endcase
3'd4://模式5
case(led_cnt)
3'd0:LED<=8'b00111111;
3'd1:LED<=8'b11001111;
3'd2:LED<=8'b11110011;
3'd3:LED<=8'b11111100;
3'd4:LED<=8'b11111100;
3'd5:LED<=8'b11110011;
3'd6:LED<=8'b11001111;
3'd7:LED<=8'b00111111;
endcase
3'd5://模式6
case(led_cnt)
3'd0:LED<=8'b00011110;
3'd1:LED<=8'b00001111;
3'd2:LED<=8'b10000111;
3'd3:LED<=8'b11000011;
3'd4:LED<=8'b11100001;
3'd5:LED<=8'b11110000;
3'd6:LED<=8'b01111000;
3'd7:LED<=8'b01111100;
endcase
3'd6://模式7
case(led_cnt)
3'd0:LED<=8'b10000001;
3'd1:LED<=8'b01000010;
3'd2:LED<=8'b00100100;
3'd3:LED<=8'b00011000;
3'd4:LED<=8'b00011000;
3'd5:LED<=8'b00100100;
3'd6:LED<=8'b01000010;
3'd7:LED<=8'b10000001;
endcase
3'd7://模式8
case(led_cnt)
3'd0:LED<=8'b11111110;
3'd1:LED<=8'b11111101;
3'd2:LED<=8'b11111011;
3'd3:LED<=8'b11110111;
3'd4:LED<=8'b11101111;
3'd5:LED<=8'b11011111;
3'd6:LED<=8'b10111111;
3'd7:LED<=8'b01111111;
endcase
default:;
endcase
endmodule

代码文件（付费下载）：
