74LS194电路设计VHDL代码Quartus仿真

名称：74LS194电路设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

(限定 Quartus ll完成)用VHDL设计19

4,再用VHDL层次结构设计方法设计程序实现

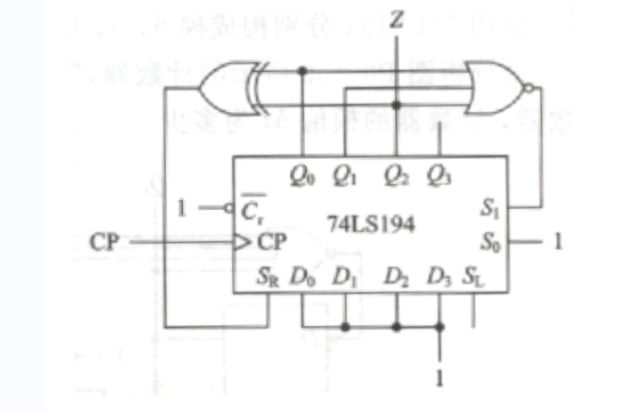

图示电路并仿真,底层器件是194。层次化设计,分模块调试。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

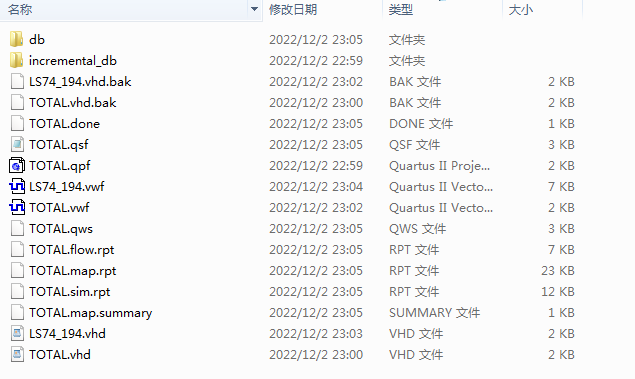

1. 工程文件

2. 程序文件

完整电路代码

底层74LS194器件代码

3. 程序编译

整体统计报告

底层74LS194器件统计报告

4. RTL图

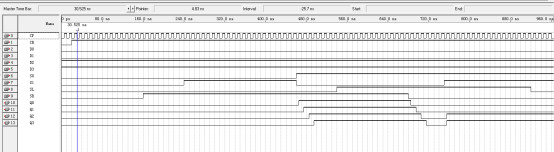

5. 仿真图

整体仿真图

74LS194模块仿真图

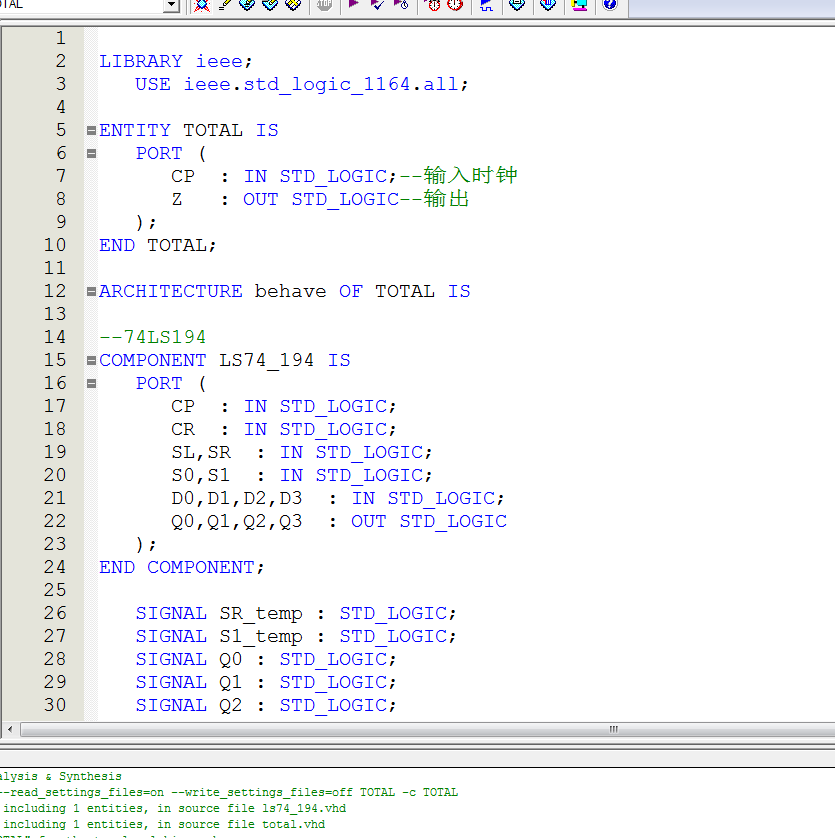

部分代码展示:

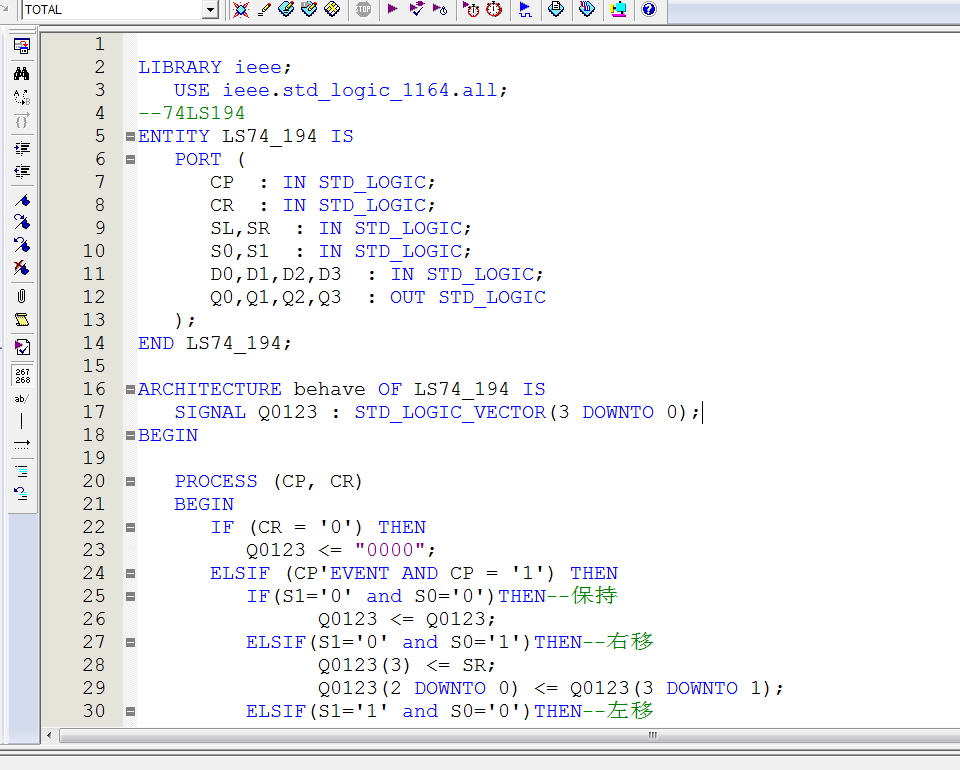

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--74LS194
ENTITY LS74_194 IS
   PORT (
      CP  : IN STD_LOGIC;
      CR  : IN STD_LOGIC;
      SL,SR  : IN STD_LOGIC;
      S0,S1  : IN STD_LOGIC;
      D0,D1,D2,D3  : IN STD_LOGIC;
      Q0,Q1,Q2,Q3  : OUT STD_LOGIC
   );
END LS74_194;
ARCHITECTURE behave OF LS74_194 IS
   SIGNAL Q0123 : STD_LOGIC_VECTOR(3 DOWNTO 0);
BEGIN
   PROCESS (CP, CR)
   BEGIN
      IF (CR = '0') THEN
         Q0123 <= "0000";
      ELSIF (CP'EVENT AND CP = '1') THEN
         IF(S1='0' and S0='0')THEN--保持
               Q0123 <= Q0123;
 ELSIF(S1='0' and S0='1')THEN--右移
